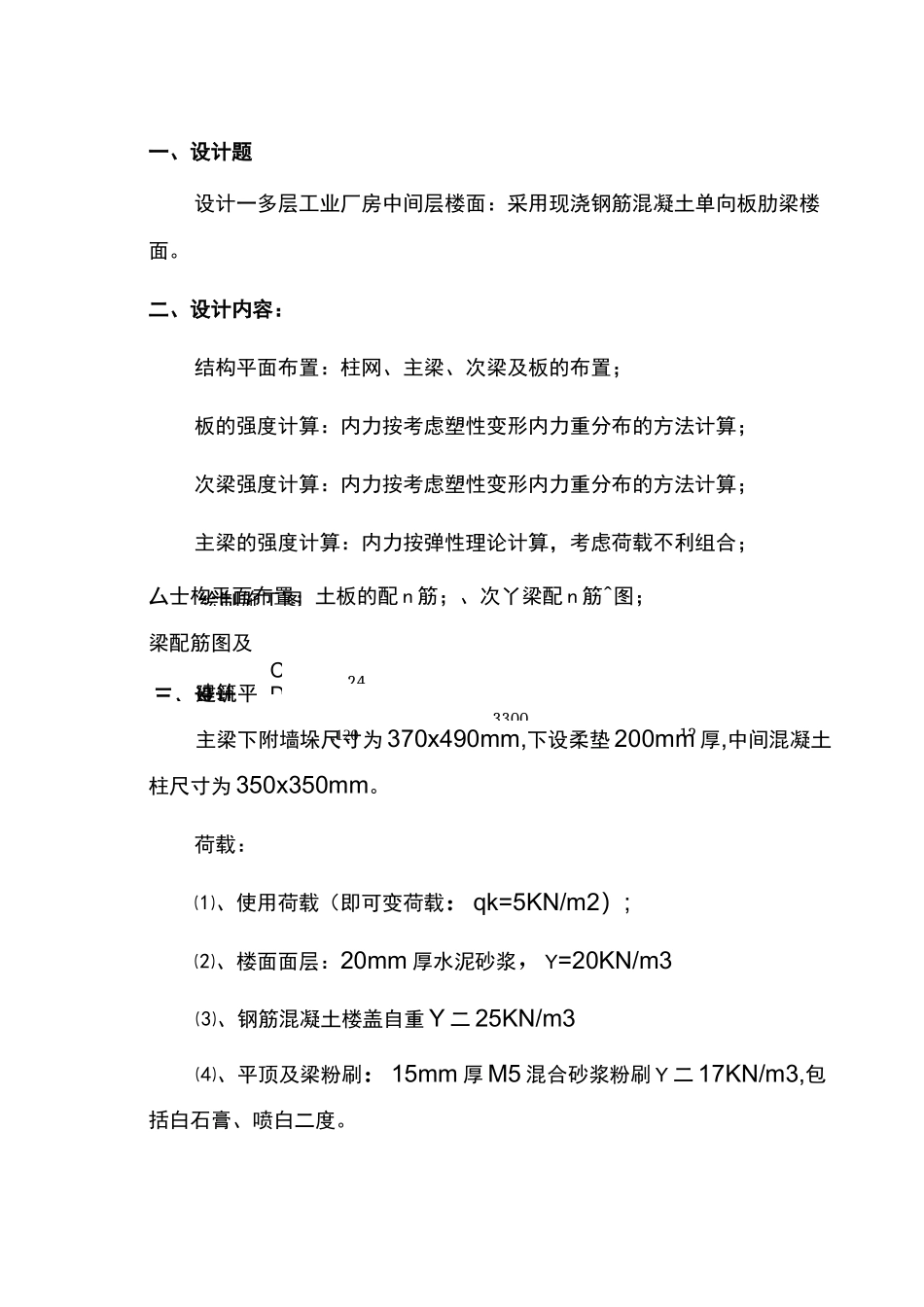

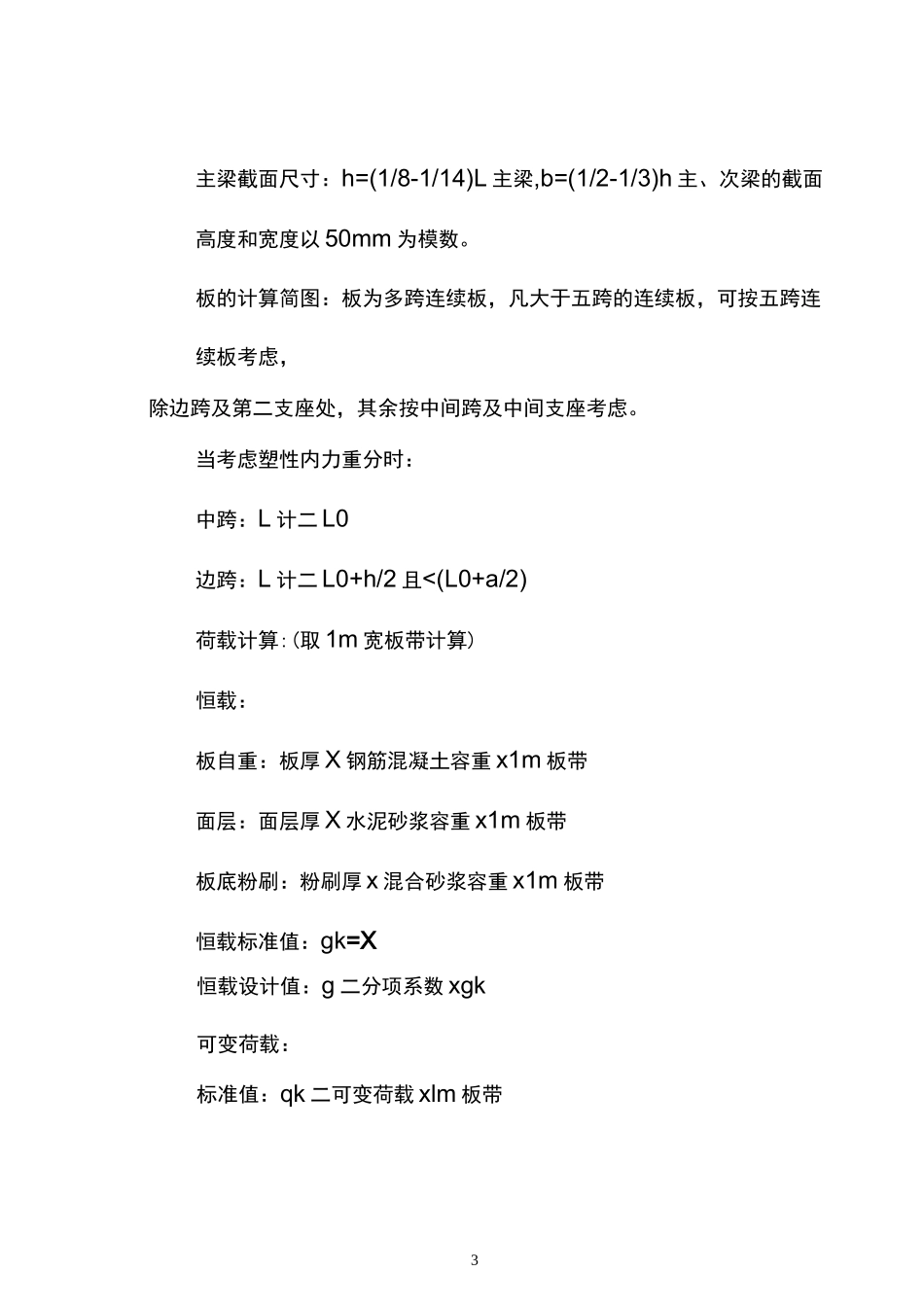

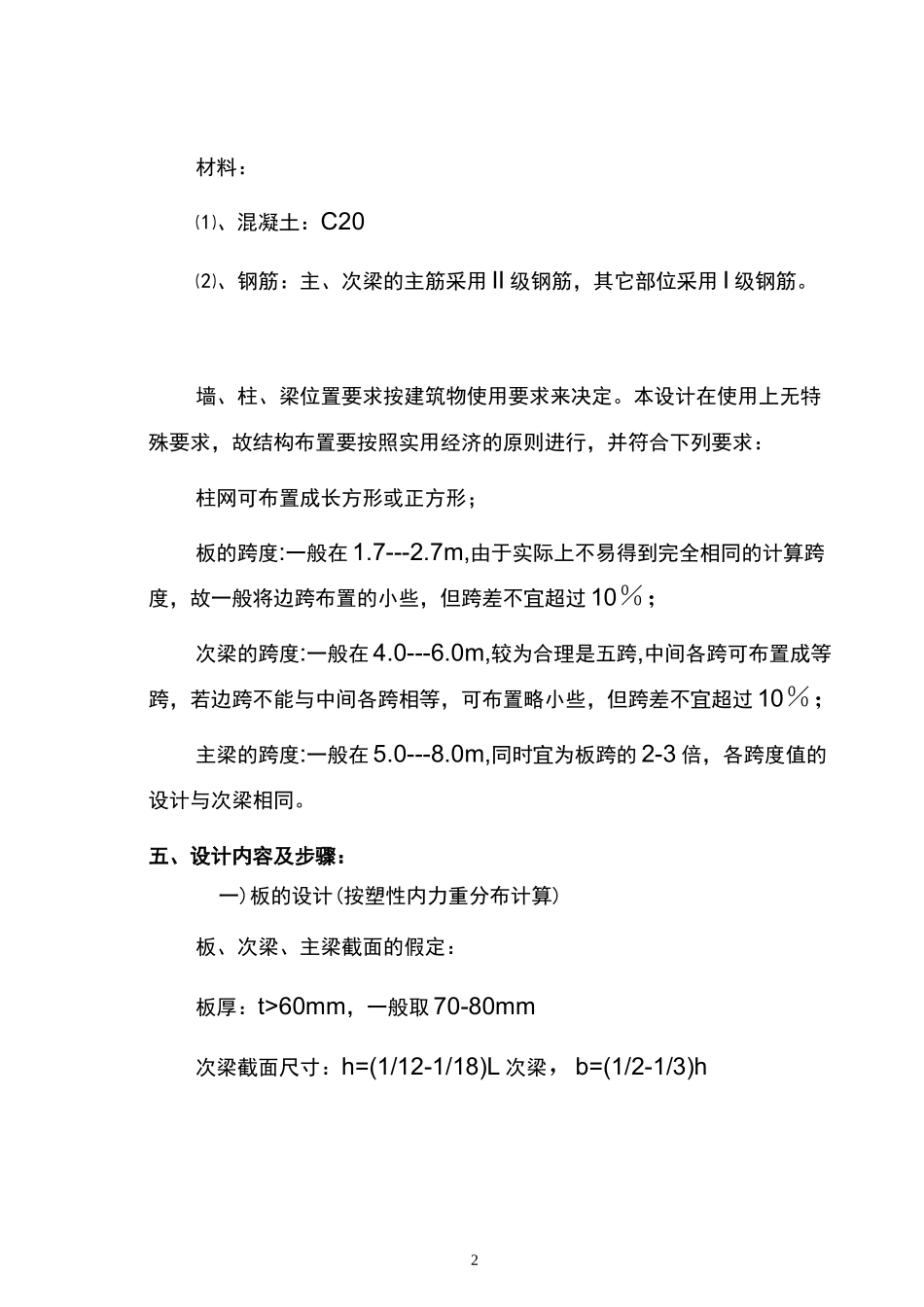

绘制施工图三、设计CD24,120330012一、设计题设计一多层工业厂房中间层楼面：采用现浇钢筋混凝土单向板肋梁楼面。二、设计内容：结构平面布置：柱网、主梁、次梁及板的布置；板的强度计算：内力按考虑塑性变形内力重分布的方法计算；次梁强度计算：内力按考虑塑性变形内力重分布的方法计算；主梁的强度计算：内力按弹性理论计算，考虑荷载不利组合；厶士构平面布置；土板的配n筋；、次丫梁配n筋^图；梁配筋图及建筑平主梁下附墙垛尺寸为370x490mm,下设柔垫200mm厚,中间混凝土柱尺寸为350x350mm。荷载：⑴、使用荷载（即可变荷载：qk=5KN/m2）;⑵、楼面面层：20mm厚水泥砂浆，Y=20KN/m3⑶、钢筋混凝土楼盖自重Y二25KN/m3⑷、平顶及梁粉刷：15mm厚M5混合砂浆粉刷Y二17KN/m3,包括白石膏、喷白二度。2材料：⑴、混凝土：C20⑵、钢筋：主、次梁的主筋采用II级钢筋，其它部位采用I级钢筋。墙、柱、梁位置要求按建筑物使用要求来决定。本设计在使用上无特殊要求，故结构布置要按照实用经济的原则进行，并符合下列要求：柱网可布置成长方形或正方形；板的跨度:一般在1.7---2.7m,由于实际上不易得到完全相同的计算跨度，故一般将边跨布置的小些，但跨差不宜超过10％；次梁的跨度:一般在4.0---6.0m,较为合理是五跨,中间各跨可布置成等跨，若边跨不能与中间各跨相等，可布置略小些，但跨差不宜超过10％；主梁的跨度:一般在5.0---8.0m,同时宜为板跨的2-3倍，各跨度值的设计与次梁相同。五、设计内容及步骤：一)板的设计(按塑性内力重分布计算)板、次梁、主梁截面的假定：板厚：t>60mm，一般取70-80mm次梁截面尺寸：h=(1/12-1/18)L次梁，b=(1/2-1/3)h3主梁截面尺寸：h=(1/8-1/14)L主梁,b=(1/2-1/3)h主、次梁的截面高度和宽度以50mm为模数。板的计算简图：板为多跨连续板，凡大于五跨的连续板，可按五跨连续板考虑，除边跨及第二支座处，其余按中间跨及中间支座考虑。当考虑塑性内力重分时：中跨：L计二L0边跨：L计二L0+h/2且<(L0+a/2)荷载计算:(取1m宽板带计算)恒载：板自重：板厚X钢筋混凝土容重x1m板带面层：面层厚X水泥砂浆容重x1m板带板底粉刷：粉刷厚x混合砂浆容重x1m板带恒载标准值：gk=X恒载设计值：g二分项系数xgk可变荷载：标准值：qk二可变荷载xlm板带4设计值：q二分项系数xqk内力计算：考虑内力重分布后各跨中及支座弯矩系数如下：M=p（q+g）L2，据此式求各跨中及支座处弯矩配筋计算：位于次梁内各跨上的板带，其内区格四周与梁整体连接故其中间跨截面（M2、M3）和中间支座MC计算弯矩可减少20%。E有效数字取3位，力的单位为KN,M的单位为KN-m。为便于施工，同一板中钢筋直径的种类不宜超过两种，同一板带的相邻跨中及支座的钢筋宜取相同间距或整数倍。截面1B2C弯矩M(KN-m)aS二M/a1fCbh02E—aS)0.55AS二a1fCbh0gfy选用钢筋绘制板配筋图：（平面及剖面），本设计要求主筋采用弯起式（二）次梁设计（考虑塑性内力重分布的方法计算）确定计算跨度及计算简图：计算跨度取为（当考虑塑性内力重分布时）中跨：L计二L0边跨：L计二L0+a/2和L二1.025L0,二者比较取小值当（L边-L中）/L中＜10%时，可按等跨连续梁计算。荷载计算：（1）恒载：g由板传来：板荷载X次梁间距次梁自重：次梁宽x（次梁高-板厚）X容重次梁粉刷：厚度X净高X2X单位重恒载标准值：gk=X恒载设计值：g二分项系数xgk（2）可变荷载：设计值：q二分项系数X板上可变荷载X次梁间距6内力计算：考虑内力重分布各跨中及支座弯矩系数如下：M邙（q+g）L2配筋计算：（1）次梁跨中截面为T形截面，T形截面其受压翼缘宽度的确定方法见相关叙述，支座按矩形截面计算。（2）内力及钢筋截面计算表格可参考下表：钢筋截面计算表格（1）剪力公式：V=a（q+g）LO（a为剪力系数,L0为净跨）(2)验算各截面：V
