建筑工程测量错误与对策VIP专享VIP免费

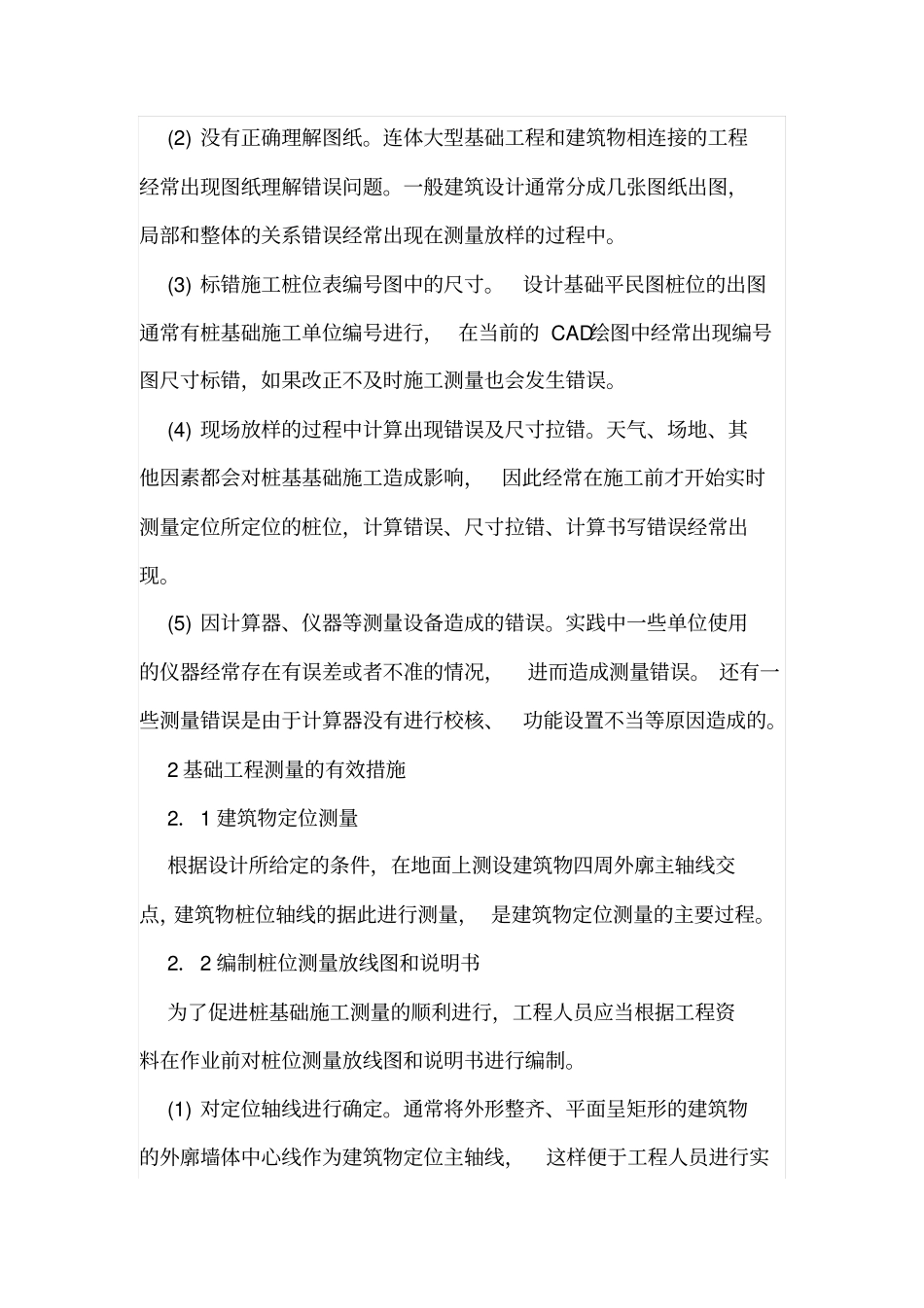

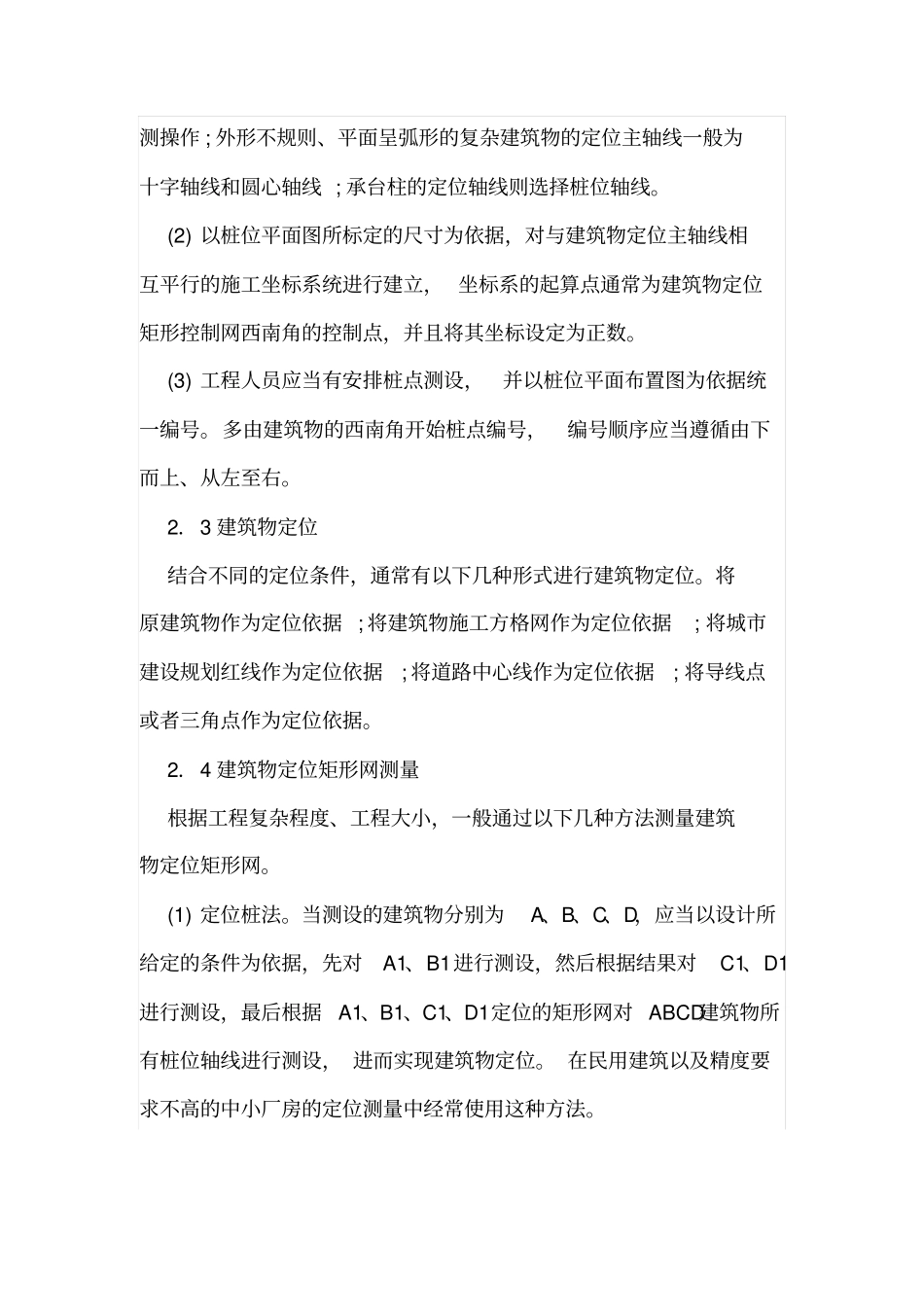

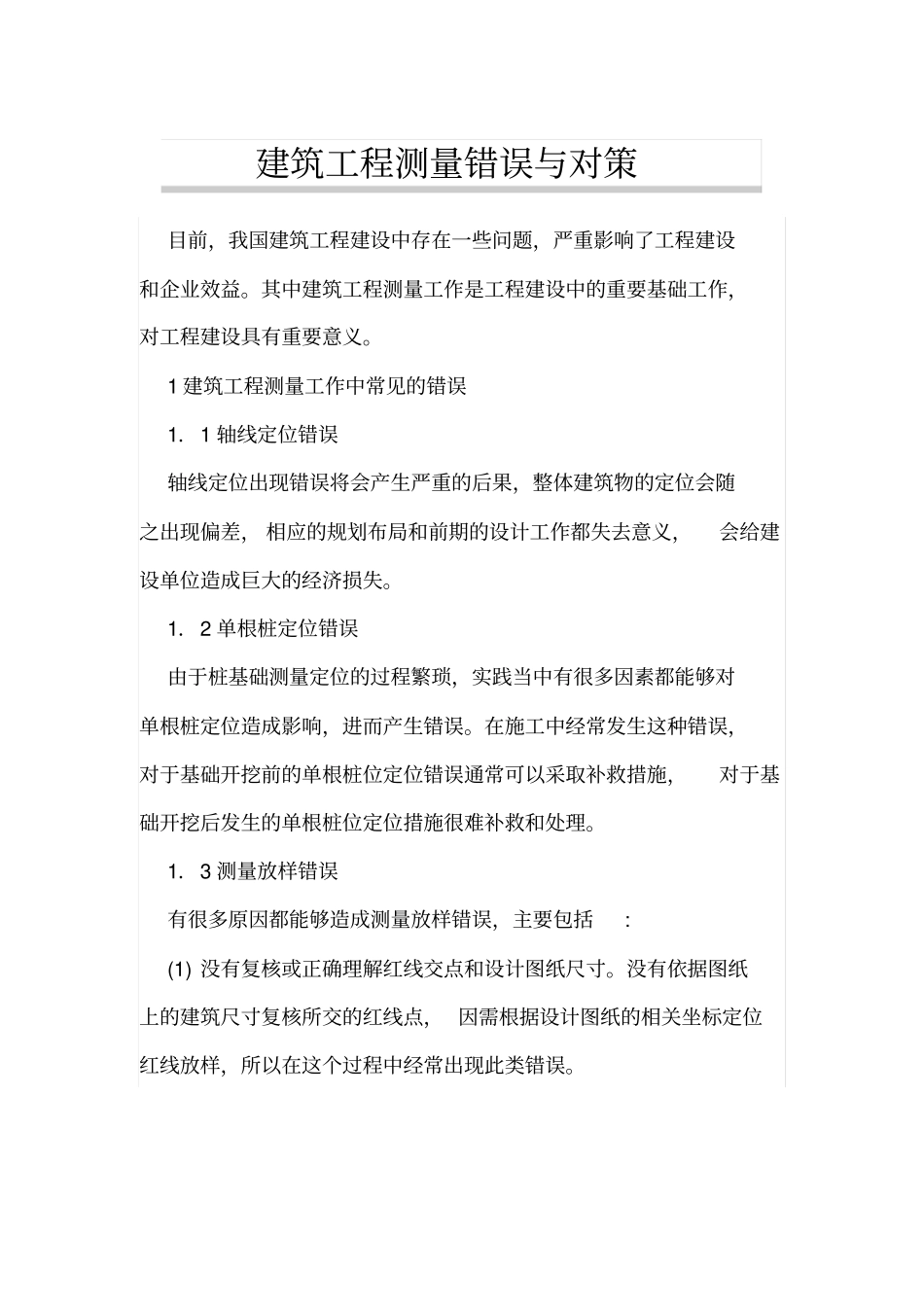

建筑工程测量错误与对策目前，我国建筑工程建设中存在一些问题，严重影响了工程建设和企业效益。其中建筑工程测量工作是工程建设中的重要基础工作，对工程建设具有重要意义。1建筑工程测量工作中常见的错误1．1轴线定位错误轴线定位出现错误将会产生严重的后果，整体建筑物的定位会随之出现偏差，相应的规划布局和前期的设计工作都失去意义，会给建设单位造成巨大的经济损失。1．2单根桩定位错误由于桩基础测量定位的过程繁琐，实践当中有很多因素都能够对单根桩定位造成影响，进而产生错误。在施工中经常发生这种错误，对于基础开挖前的单根桩位定位错误通常可以采取补救措施，对于基础开挖后发生的单根桩位定位措施很难补救和处理。1．3测量放样错误有很多原因都能够造成测量放样错误，主要包括:(1)没有复核或正确理解红线交点和设计图纸尺寸。没有依据图纸上的建筑尺寸复核所交的红线点，因需根据设计图纸的相关坐标定位红线放样，所以在这个过程中经常出现此类错误。(2)没有正确理解图纸。连体大型基础工程和建筑物相连接的工程经常出现图纸理解错误问题。一般建筑设计通常分成几张图纸出图，局部和整体的关系错误经常出现在测量放样的过程中。(3)标错施工桩位表编号图中的尺寸。设计基础平民图桩位的出图通常有桩基础施工单位编号进行，在当前的CAD绘图中经常出现编号图尺寸标错，如果改正不及时施工测量也会发生错误。(4)现场放样的过程中计算出现错误及尺寸拉错。天气、场地、其他因素都会对桩基基础施工造成影响，因此经常在施工前才开始实时测量定位所定位的桩位，计算错误、尺寸拉错、计算书写错误经常出现。(5)因计算器、仪器等测量设备造成的错误。实践中一些单位使用的仪器经常存在有误差或者不准的情况，进而造成测量错误。还有一些测量错误是由于计算器没有进行校核、功能设置不当等原因造成的。2基础工程测量的有效措施2．1建筑物定位测量根据设计所给定的条件，在地面上测设建筑物四周外廓主轴线交点，建筑物桩位轴线的据此进行测量，是建筑物定位测量的主要过程。2．2编制桩位测量放线图和说明书为了促进桩基础施工测量的顺利进行，工程人员应当根据工程资料在作业前对桩位测量放线图和说明书进行编制。(1)对定位轴线进行确定。通常将外形整齐、平面呈矩形的建筑物的外廓墙体中心线作为建筑物定位主轴线，这样便于工程人员进行实测操作;外形不规则、平面呈弧形的复杂建筑物的定位主轴线一般为十字轴线和圆心轴线;承台柱的定位轴线则选择桩位轴线。(2)以桩位平面图所标定的尺寸为依据，对与建筑物定位主轴线相互平行的施工坐标系统进行建立，坐标系的起算点通常为建筑物定位矩形控制网西南角的控制点，并且将其坐标设定为正数。(3)工程人员应当有安排桩点测设，并以桩位平面布置图为依据统一编号。多由建筑物的西南角开始桩点编号，编号顺序应当遵循由下而上、从左至右。2．3建筑物定位结合不同的定位条件，通常有以下几种形式进行建筑物定位。将原建筑物作为定位依据;将建筑物施工方格网作为定位依据;将城市建设规划红线作为定位依据;将道路中心线作为定位依据;将导线点或者三角点作为定位依据。2．4建筑物定位矩形网测量根据工程复杂程度、工程大小，一般通过以下几种方法测量建筑物定位矩形网。(1)定位桩法。当测设的建筑物分别为A、B、C、D，应当以设计所给定的条件为依据，先对A1、B1进行测设，然后根据结果对C1、D1进行测设，最后根据A1、B1、C1、D1定位的矩形网对ABCD建筑物所有桩位轴线进行测设，进而实现建筑物定位。在民用建筑以及精度要求不高的中小厂房的定位测量中经常使用这种方法。(2)主轴线法。由于复杂建筑物和大型厂房对定位精度要求较高，建筑物定位要求在使用定位桩法的情况下很难保证。主轴线具有误差分配均匀、精度高、测设要求严格的特点，但是这种测设方法的工作量大于定位桩法，对操作人员的专业要求较高。2．5建筑物桩位轴线及承台桩位测设(1)桩位轴线测设的质量控制。建筑物定位举行完测设后方可进行建筑物桩位轴线测设，在建筑物定位矩形网的基础上，用经纬仪定线精密量距法测设桩位轴线引桩。同时一般采用极坐标法测设复杂建筑物圆...
