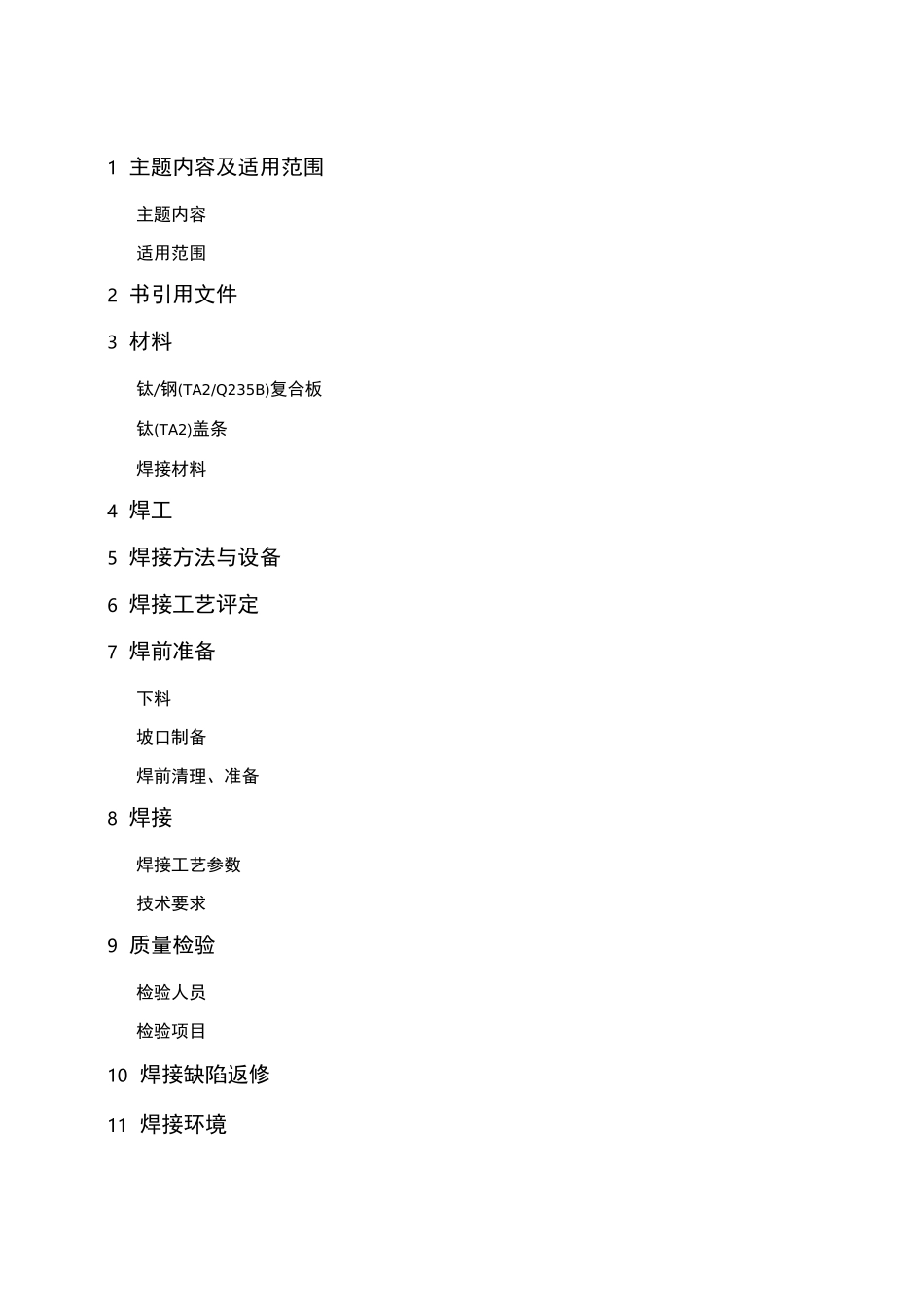

钛/钢(TA2/Q235B)复合板焊接作业指导书1主题内容及适用范围主题内容适用范围2书引用文件3材料钛/钢(TA2/Q235B)复合板钛(TA2)盖条焊接材料4焊工5焊接方法与设备6焊接工艺评定7焊前准备下料坡口制备焊前清理、准备8焊接焊接工艺参数技术要求9质量检验检验人员检验项目10焊接缺陷返修11焊接环境12安全防护1主题内容及适用范围主题内容本焊接施工指导书规定了电厂用TA2/Q235B复合板焊接时，对材料、焊工、焊前准备、焊接工艺、焊接质量检验以及焊接过程中焊接缺陷返修等的技术条件，作为钛/钢(TA2/Q235B)复合板现场施工作业指导书。适用范围适用于电厂烟囱用钛/钢(TA2/Q235B)复合板，即以钛(TA2)为复层，以低碳结构钢(Q235B)为基层的钛/钢(TA2/Q235B)复合板的焊接。凡本指导书涉及的内容，如与设计图纸、技术协议不相符合处，均应首先满足设计要求；凡本书未涉及的内容，则以相应的国家标准、设计图纸和技术说明为准。2书引用文件《钢结构工程施工质量验收规范》GB50205-2001《钢焊缝手工超声波探伤方法和探伤结果分级》GB11345-1989《涂装前钢材表面锈蚀等级和除锈等级》GB8923-88《钢结构焊接技术规程》JGJ81-2002《电力建设施工质量验收及评定规程》(土建工程)DL/《钛及钛合金复合钢板焊接技术要求》GB/T13149-91《钛制焊接容器》JB/T4745-2002《钛-钢复合板》GB8547-20063材料本指导书中所有材料应符合设计施工图、技术要求的规定，且都必须有合法有效的材料质量证明书。钛-钢(TA2/Q235B)复合板钛-钢(TA2/Q235B)复合板应符合GB/T8547-2006《钛-钢复合板》的规定及订货合同中技术协议的要求，其尺寸规格、坡口形式及刨边尺寸以设计图纸、技术要求和订货合同为准。钛盖条钛盖条施工应符合GB/T13149—91的要求。焊接材料3.3.1钛焊丝复层钛板(TA2)用焊丝应符合GB/T3623—2007的规定，采用JB/T4745-2002《钛制焊接容器》附录D中相应的焊丝STA2R。3.3.2氩气焊接用的氩气纯度不应低于％，且符合规范要求，当瓶装氩气的压力低于2MPa时不得使用。氩气纯度低于标准要求时，过量的氧、氢、氮会被熔化的焊缝金属吸收，致使焊缝变脆；过量的气体会使焊缝产生气孔；另外，氩气中杂质会降低焊缝拉断长度。3.3.3钨电极非熔化极氩弧焊(TIG)采用铈钨电极，其质量应符合GB/T4191《惰性气体保护焊和等离子焊接、切割用铈钨电极》的规定。4焊工钛和钢熔焊的焊缝会产生脆裂，脆裂是由于焊缝中产生脆性化合物以及钛与钢的热物理特性的差异造成的。由于焊工焊接操作中的操作偏差导致钛/钢(TA2/Q235B)复合板烟囱的焊接出现任何缺陷，都是极具危害性的。焊工必须经过培训，并经考试合格，取得合格证后方可上岗。由于钛材(TA2)为稀有金属，焊接有其特殊性，特别是钛/钢(TA2/Q235B)复合板的焊接，由于钛和钢不具有异种金属的可焊性，两者互熔所产生的中间化合物是脆性组织，所以对焊接操作人员提出严格要求。在钛/钢(TA2/Q235B)复合板烟囱施焊过程中，焊工必须严格遵守施工指导书。5焊接方法与设备复层钛(TA2)的焊接采用钨极氩弧焊，选用相应的焊接设备。为了使焊接能得以连续进行，应选用具备水冷却系统的氩弧设备。钨极氩弧焊的特点是焊缝质量高，氩弧燃烧稳定，热源集中，而且氩弧焊是明弧焊，焊缝质量易于控制，比焊条电弧焊和埋弧焊更易于实现全位置焊接。所选焊机的引弧、稳弧性能要好，焊接过程中书参数稳定，调节方便，冷却水、保护气体供应系统安全可靠。复层钛的焊接保护要好，输送氩气的管道应采用不易吸潮材料的塑料管，每次开机前对输气管进行检查，开机后，检查氩气的出气情况，若发现其中输气管不正常，要由专业人员及时检修，待检修完成后，再次检查，直到输气系统一切正常后，才可进行下一步工作。焊接设备应简单、操作方便，可进行全位置焊接，适应性强、成本低，保护严格。6焊接工艺评定烟囱用钛/钢(TA2/Q235B)复合板在第一次工程焊接前或焊接评定的重要因素发生重大改变时，应进行焊接工艺评定。7焊前准备由于钛-钢复合板由两种金属材料复合组成，其性能具有其独特之处，焊前准备必须引起高度重视，制定切实可行措施。下料厂家所提供的钛/钢(TA2/Q235B)复合板均符合国家标准及电厂烟囱施工...
