建筑施工组织课程设计VIP免费

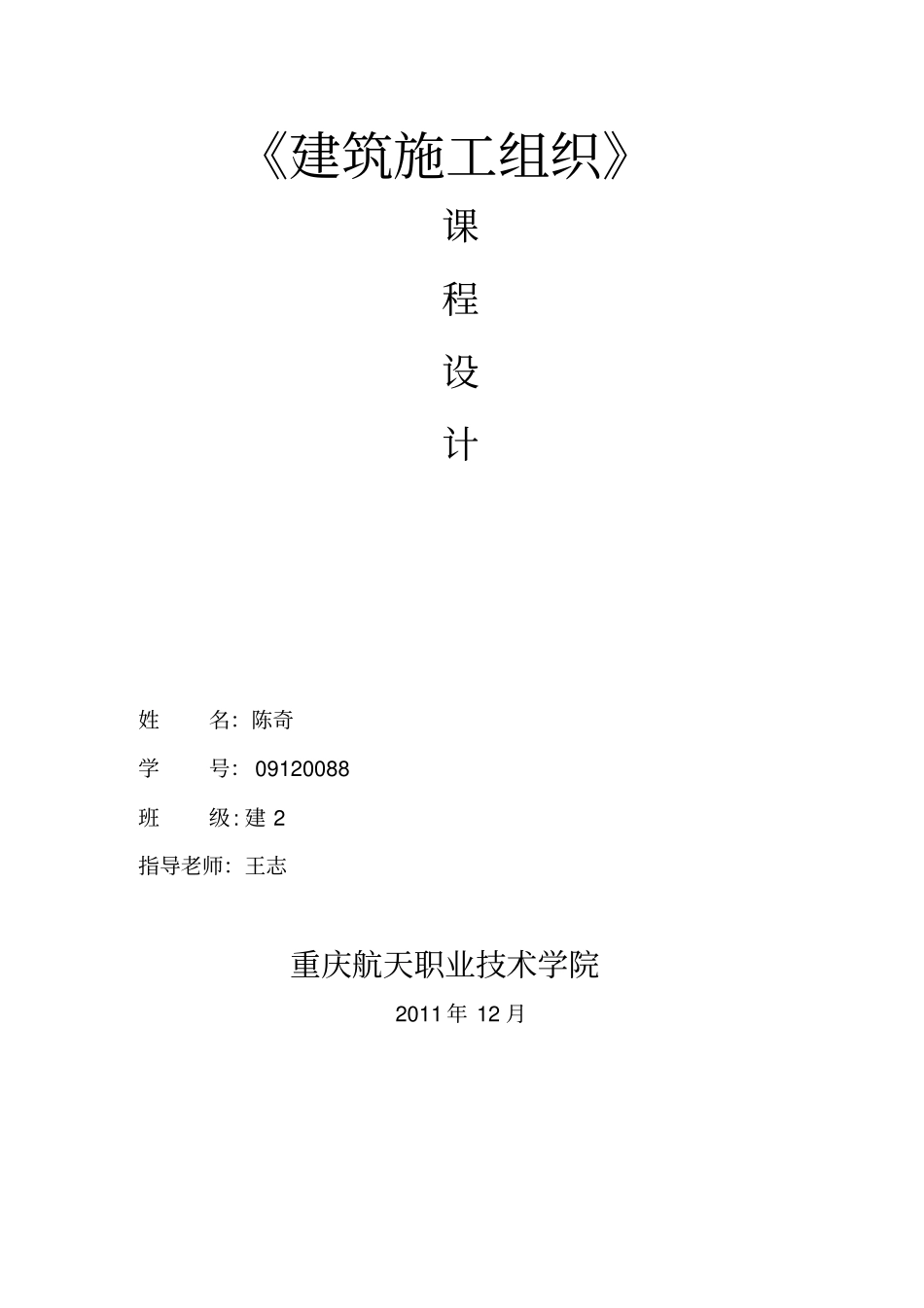

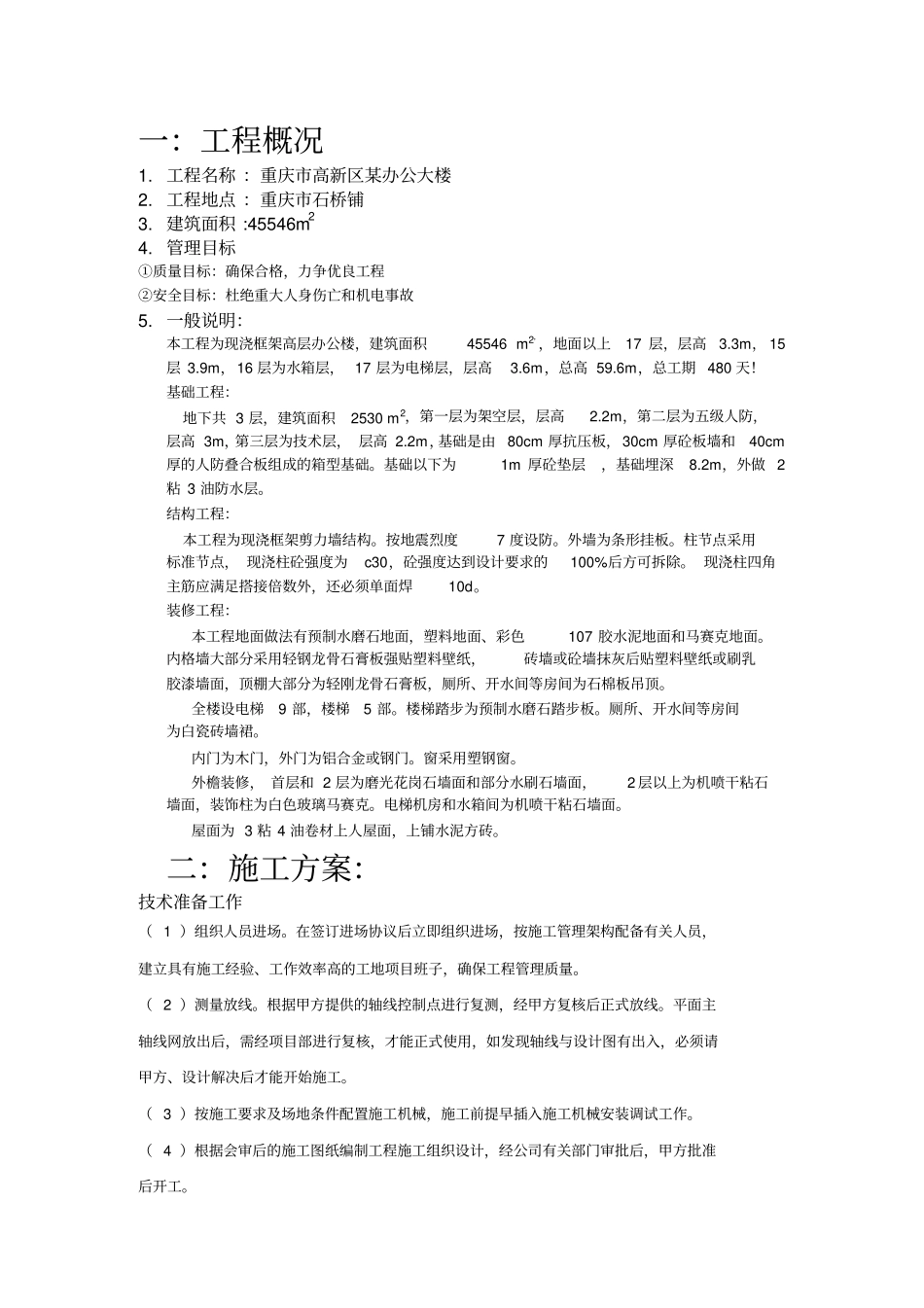

《建筑施工组织》课程设计姓名：陈奇学号：09120088班级:建2指导老师：王志重庆航天职业技术学院2011年12月一：工程概况1.工程名称：重庆市高新区某办公大楼2.工程地点：重庆市石桥铺3.建筑面积:45546m24.管理目标①质量目标：确保合格，力争优良工程②安全目标：杜绝重大人身伤亡和机电事故5.一般说明：本工程为现浇框架高层办公楼，建筑面积45546m2，，地面以上17层，层高3.3m，15层3.9m，16层为水箱层，17层为电梯层，层高3.6m，总高59.6m，总工期480天！基础工程：地下共3层，建筑面积2530m2，第一层为架空层，层高2.2m，第二层为五级人防，层高3m，第三层为技术层，层高2.2m，基础是由80cm厚抗压板，30cm厚砼板墙和40cm厚的人防叠合板组成的箱型基础。基础以下为1m厚砼垫层，基础埋深8.2m，外做2粘3油防水层。结构工程：本工程为现浇框架剪力墙结构。按地震烈度7度设防。外墙为条形挂板。柱节点采用标准节点，现浇柱砼强度为c30，砼强度达到设计要求的100%后方可拆除。现浇柱四角主筋应满足搭接倍数外，还必须单面焊10d。装修工程：本工程地面做法有预制水磨石地面，塑料地面、彩色107胶水泥地面和马赛克地面。内格墙大部分采用轻钢龙骨石膏板强贴塑料壁纸，砖墙或砼墙抹灰后贴塑料壁纸或刷乳胶漆墙面，顶棚大部分为轻刚龙骨石膏板，厕所、开水间等房间为石棉板吊顶。全楼设电梯9部，楼梯5部。楼梯踏步为预制水磨石踏步板。厕所、开水间等房间为白瓷砖墙裙。内门为木门，外门为铝合金或钢门。窗采用塑钢窗。外檐装修，首层和2层为磨光花岗石墙面和部分水刷石墙面，2层以上为机喷干粘石墙面，装饰柱为白色玻璃马赛克。电梯机房和水箱间为机喷干粘石墙面。屋面为3粘4油卷材上人屋面，上铺水泥方砖。二：施工方案：技术准备工作（1）组织人员进场。在签订进场协议后立即组织进场，按施工管理架构配备有关人员，建立具有施工经验、工作效率高的工地项目班子，确保工程管理质量。（2）测量放线。根据甲方提供的轴线控制点进行复测，经甲方复核后正式放线。平面主轴线网放出后，需经项目部进行复核，才能正式使用，如发现轴线与设计图有出入，必须请甲方、设计解决后才能开始施工。（3）按施工要求及场地条件配置施工机械，施工前提早插入施工机械安装调试工作。（4）根据会审后的施工图纸编制工程施工组织设计，经公司有关部门审批后，甲方批准后开工。（5）关键复杂的工序需编制专门的单项施工方案。特别是在施工前必须将土建施工与安装工程相互之间的配合要求予以明确及理顺，以保证土建安装工程施工的相互协调和配合。生产准备工作（1）要取得建设单位配合，及时办理施工许可证用标牌、夜间施工许可证。（2）根据施工总平面布置，搭设临时设施和工人临时宿舍。并布置施工机具和材料的堆放场地。（3）按照经审核批准的临电、临水布置图，建立临时供电、供水系统，系统敷设完毕后应依手续办理验收并备案待查。（4）进行施工材料、机具、劳动力的组织就位工作。开工前制定材料进场计划，特殊材料和设计指定的材料尽早落实货源，及时组织进场，并提前进行原材料和检验工作和砼及砂浆的试配。由于工期急，所以钢筋加工计划必须提早下达，模板支顶供应量要充足，以满足施工进度要求。（5）组织人员进行安全生产教育和技术交底，各部门制定工作计划和作业细则，保证开工前所有准备工作一切准备就绪。测量控制：平面控制根据单位提供的平面控制点或基线，用经纬仪定出各轴线，然后于各条主要轴线的两端埋设桩点。在各点位置处打下木桩，并在桩顶钉上小钉作为其准确位置的樗，经检测复核无误后，将桩四周浮土挖去并用混凝土埋固。这些桩点组成本工程的施工平面控制网。水平标高用水准仪根据业主提供基准点引至平面控制网。垂直度控制本工程建筑物高度在30米以内，竖向测量选用外控吊线坠法，用10kg线坠，在±0.00首层地面上以靠近结构四周的轴线点为准，逐层向上悬吊引测,轴线和控制结构的竖向偏差控制在允许范围内。基础施工本工程箱型基础用C30混凝土，箱型基础一次实施浇灌。施工流程。箱型基础土方→底板砼垫层→箱型基础钢筋安装→箱型基础砼主要施工方法。(1)箱型基础土方用机械开...
