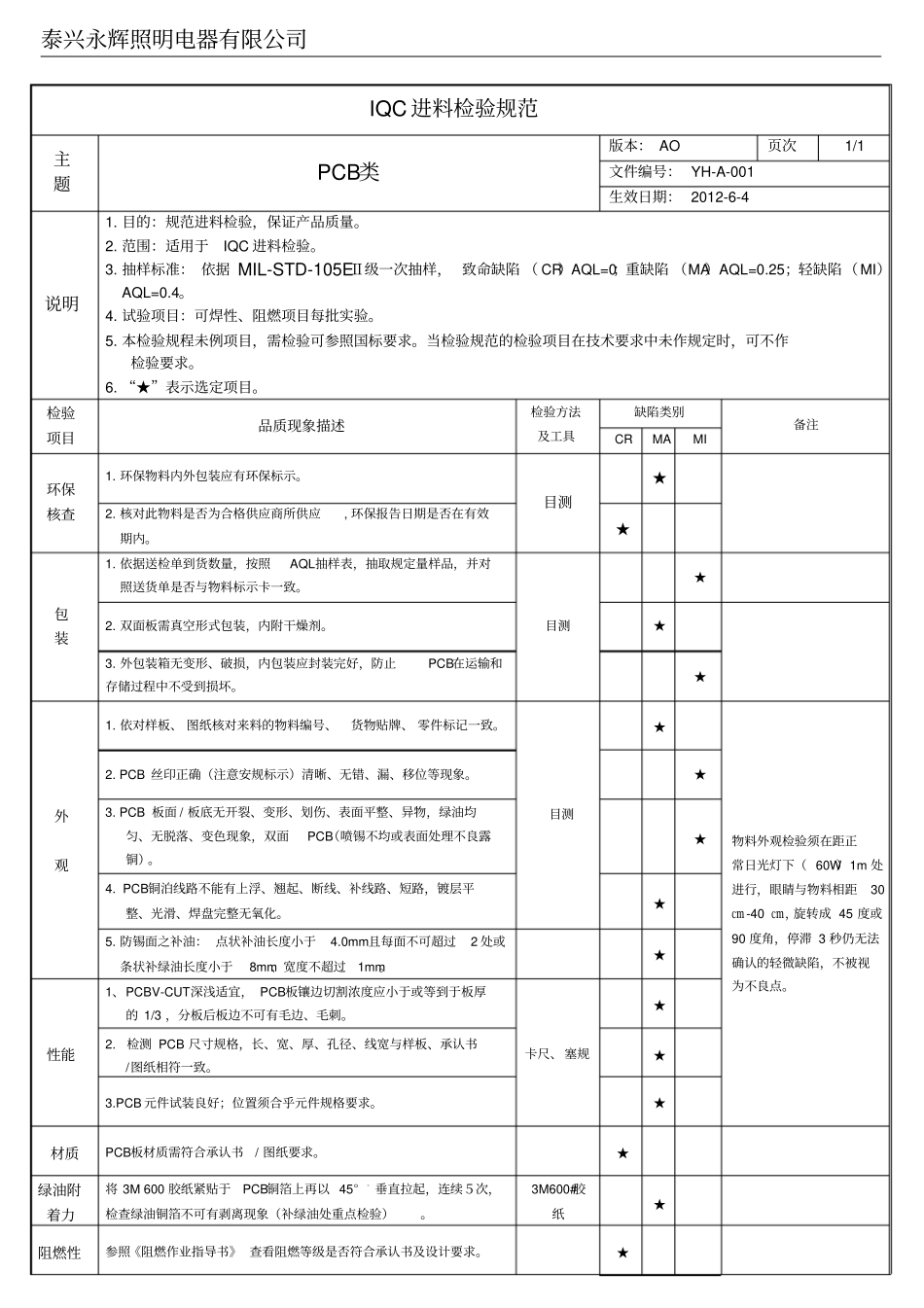

泰兴永辉照明电器有限公司IQC进料检验规范主题PCB类版本：AO页次1/1文件编号：YH-A-001生效日期：2012-6-4说明1.目的：规范进料检验，保证产品质量。2.范围：适用于IQC进料检验。3.抽样标准：依据MIL-STD-105EⅡ级一次抽样，致命缺陷（CR）AQL=0；重缺陷（MA）AQL=0.25；轻缺陷（MI）AQL=0.4。4.试验项目：可焊性、阻燃项目每批实验。5.本检验规程未例项目，需检验可参照国标要求。当检验规范的检验项目在技术要求中未作规定时，可不作检验要求。6.“★”表示选定项目。检验项目品质现象描述检验方法及工具缺陷类别备注CRMAMI环保核查1.环保物料内外包装应有环保标示。目测★2.核对此物料是否为合格供应商所供应,环保报告日期是否在有效期内。★包装1.依据送检单到货数量，按照AQL抽样表，抽取规定量样品，并对照送货单是否与物料标示卡一致。目测★2.双面板需真空形式包装，内附干燥剂。★3.外包装箱无变形、破损，内包装应封装完好，防止PCB在运输和存储过程中不受到损坏。★外观1.依对样板、图纸核对来料的物料编号、货物贴牌、零件标记一致。目测★物料外观检验须在距正常日光灯下（60W）1m处进行，眼睛与物料相距30㎝-40㎝，旋转成45度或90度角，停滞3秒仍无法确认的轻微缺陷，不被视为不良点。2.PCB丝印正确（注意安规标示）清晰、无错、漏、移位等现象。★3.PCB板面/板底无开裂、变形、划伤、表面平整、异物，绿油均匀、无脱落、变色现象，双面PCB（喷锡不均或表面处理不良露铜）。★4.PCB铜泊线路不能有上浮、翘起、断线、补线路、短路，镀层平整、光滑、焊盘完整无氧化。★5.防锡面之补油：点状补油长度小于4.0mm且每面不可超过2处或条状补绿油长度小于8mm、宽度不超过1mm。★性能1、PCBV-CUT深浅适宜，PCB板镶边切割浓度应小于或等到于板厚的1/3，分板后板边不可有毛边、毛刺。卡尺、塞规★2.检测PCB尺寸规格，长、宽、厚、孔径、线宽与样板、承认书/图纸相符一致。★3.PCB元件试装良好；位置须合乎元件规格要求。★材质PCB板材质需符合承认书/图纸要求。★绿油附着力将3M600胶纸紧贴于PCB铜箔上再以45°。垂直拉起，连续５次，检查绿油铜箔不可有剥离现象（补绿油处重点检验）。3M600#胶纸★阻燃性参照《阻燃作业指导书》查看阻燃等级是否符合承认书及设计要求。★泰兴永辉照明电器有限公司可焊性可焊性符合参数要求（技术要求中未注明试验条件时，以温度为265±5℃，试验时间3SPCB板铜箔着锡良好，不允许分层、起铜皮、起翘。锡炉、秒表★拟制：王军审核：批准：IQC进料检验规范主题IC类版本：A0页次1/1文件编号：YH-A-002生效日期：2012-6-4说明1.目的：规范进料检验，保证产品质量。2.范围：适用于IQC进料检验。3.试验项目：可焊性项目每批实验。4．本检验规程未例项目，需检验可参照国标要求。当检验规范的检验项目在技术要求中未作规定时，可不作检验要求。5．“★”表示选定项目。检验项目品质现象描述检验手段及工具缺陷类别备注CRMAMI环保核查1.环保物料内外包装应有环保标示。目测★2.核对此物料是否为合格供应商所供应，环保报告日期是否在有效期内。★包装1.依据送检单到货数量，按照AQL抽样表，抽取规定量样品，并检查包装箱无破损、有无标示,内包装应封装完好并符合防静电要求，能防止IC在运输和存储过程中不受损坏。目测★外观1.依对样板、承认书核对来料的物料编号、货物贴牌、零件标记一致。目测★物料外观检验须在距正常日光灯下（60W）1m处进行，眼睛与物料相距30㎝-40㎝，旋转成45度或90度角，停滞3秒仍无法确认的轻微缺陷，不被视为不良点。2.极性/方向标识、型号/规格标识正确、清晰不可擦除。★3.标示模糊、断字等，以目视可判断出规格值为限。★4.封装体凹凸不平，缺损。★5.表面脏污，引脚氧化。★6.引脚变形，松动，损伤，断脚。★7.混料，混有其它规格型号。（重点注意制造商品牌）★尺寸封装尺寸，脚间距符合规格要求。游标卡尺★泰兴永辉照明电器有限公司性能用测试治具检测IC电性参数在承认书要求范围内。测试治具★一级代理商可免检可焊性可焊性符合参数要求（技术要求中未注明试验条件时，以温度为265±5℃，试验时间3S，引脚着锡良好）...
