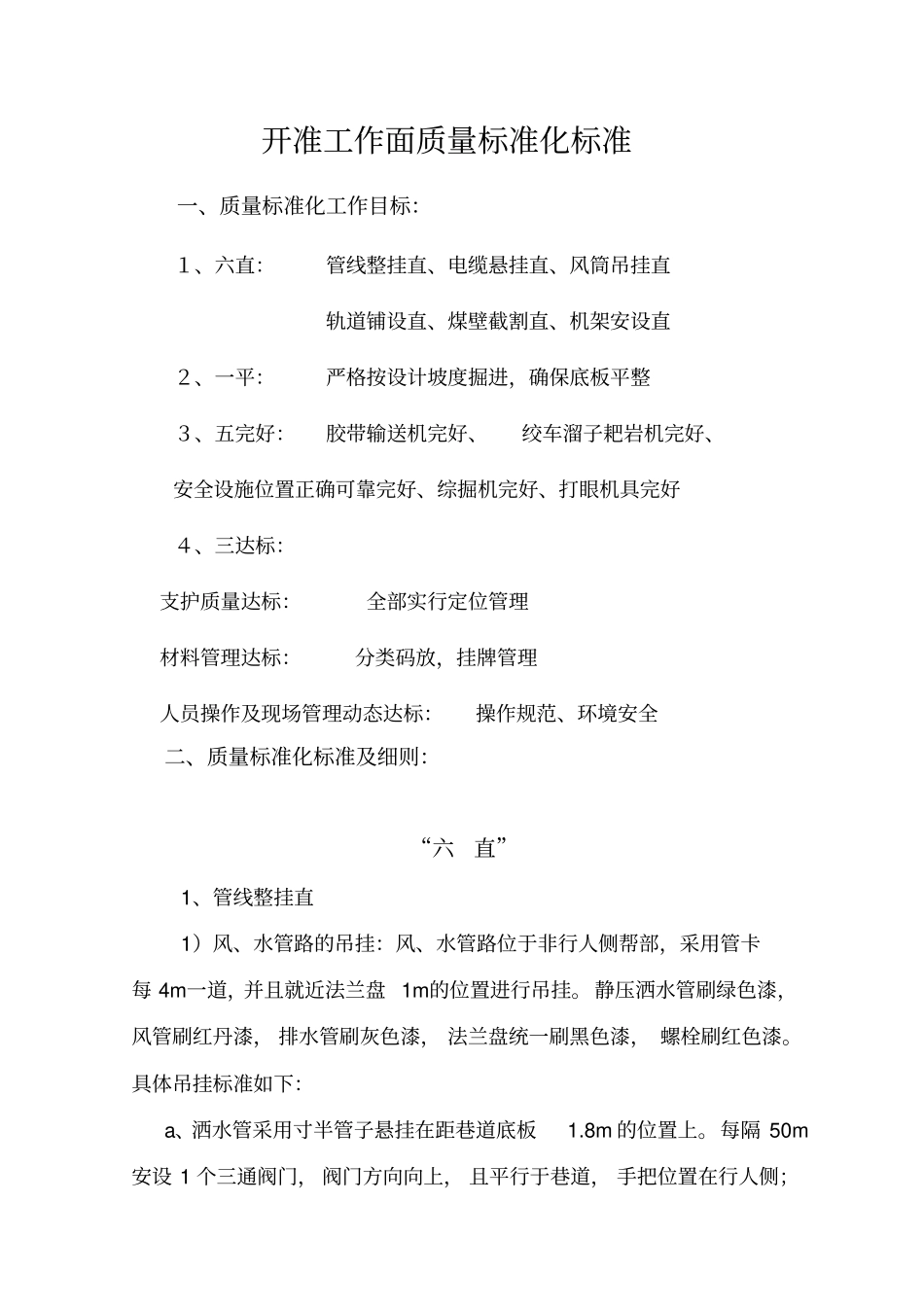

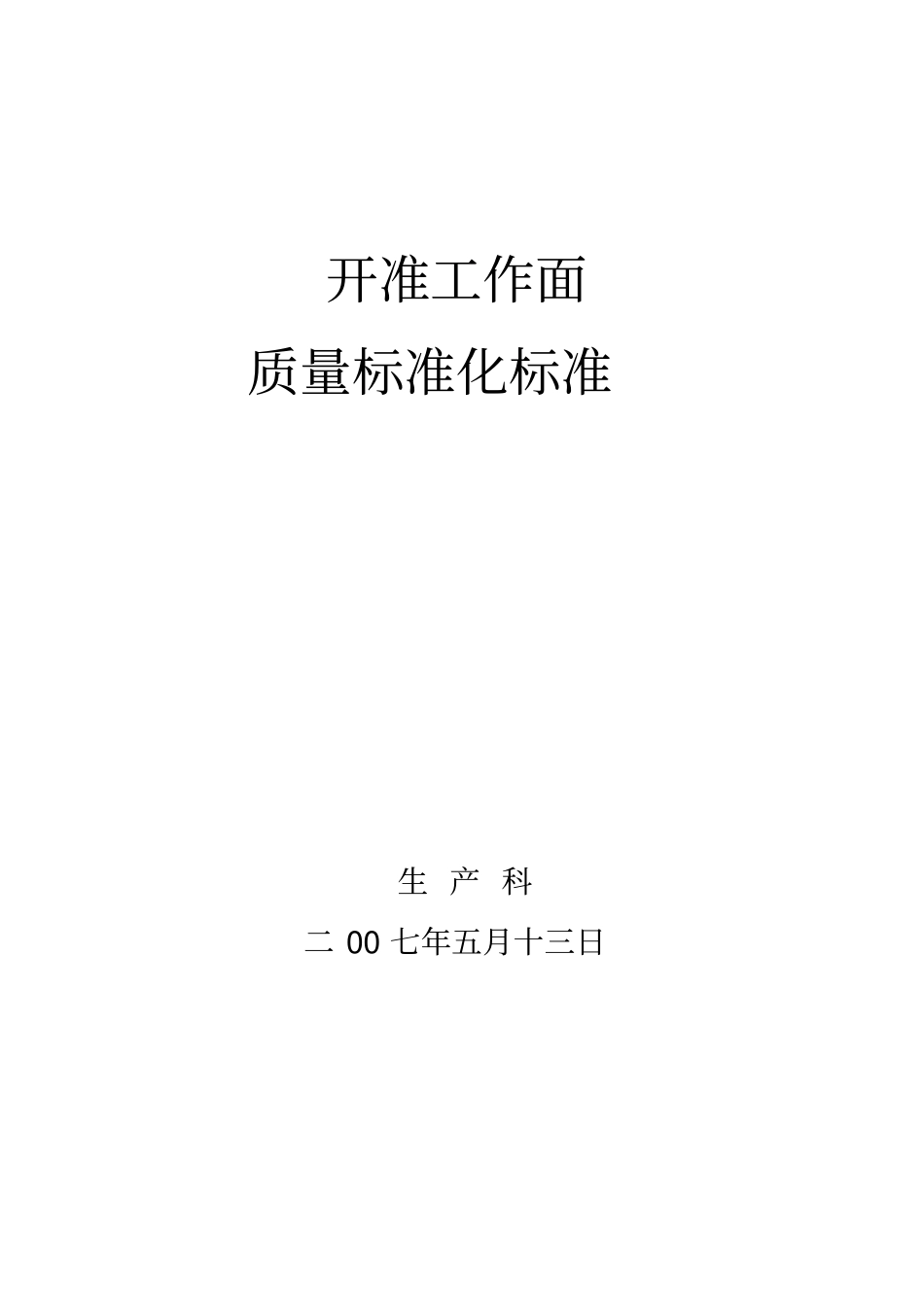

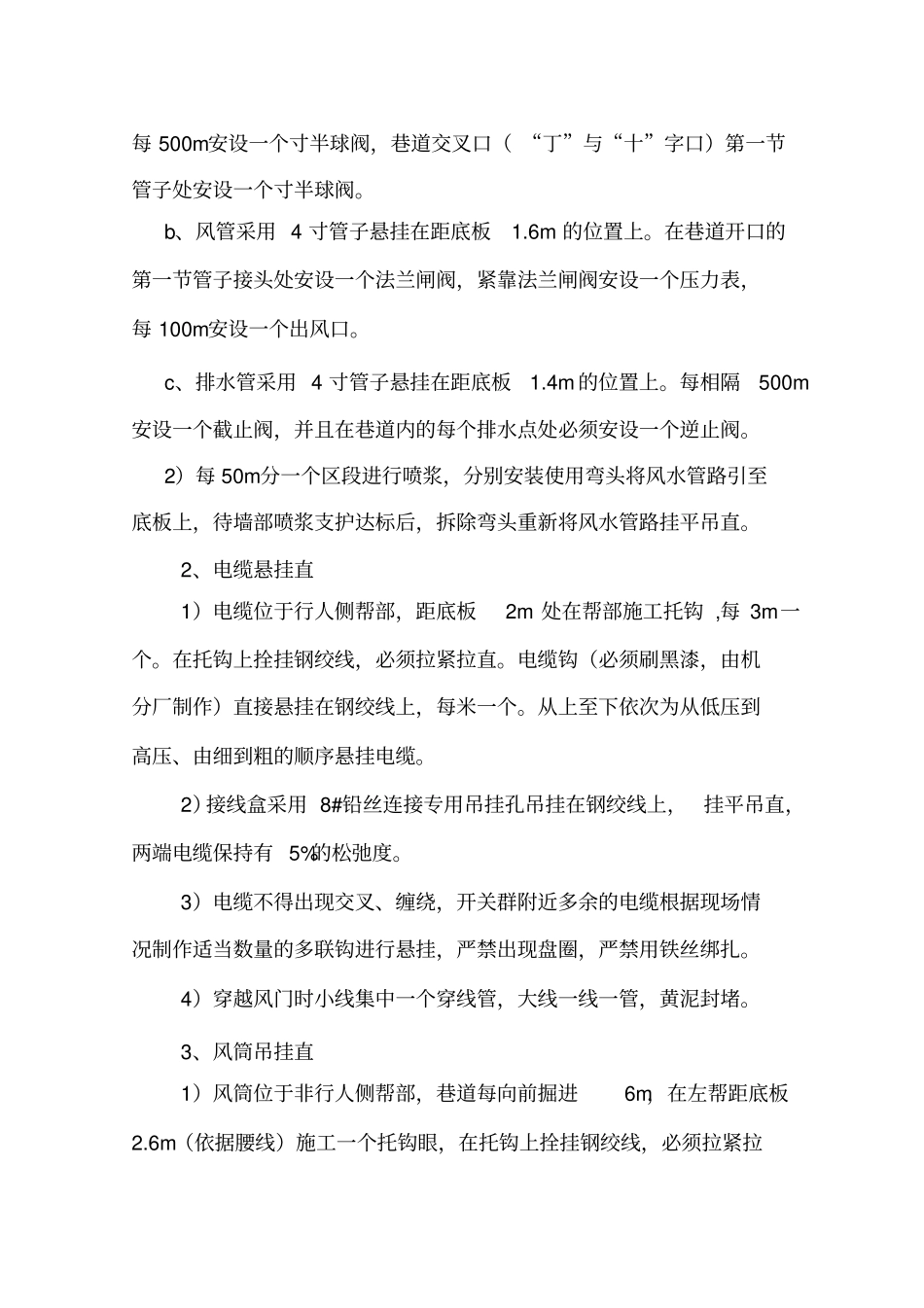

开准工作面质量标准化标准生产科二00七年五月十三日开准工作面质量标准化标准一、质量标准化工作目标：１、六直：管线整挂直、电缆悬挂直、风筒吊挂直轨道铺设直、煤壁截割直、机架安设直２、一平：严格按设计坡度掘进，确保底板平整３、五完好：胶带输送机完好、绞车溜子耙岩机完好、安全设施位置正确可靠完好、综掘机完好、打眼机具完好４、三达标：支护质量达标：全部实行定位管理材料管理达标：分类码放，挂牌管理人员操作及现场管理动态达标：操作规范、环境安全二、质量标准化标准及细则：“六直”1、管线整挂直1）风、水管路的吊挂：风、水管路位于非行人侧帮部，采用管卡每4m一道，并且就近法兰盘1m的位置进行吊挂。静压洒水管刷绿色漆，风管刷红丹漆，排水管刷灰色漆，法兰盘统一刷黑色漆，螺栓刷红色漆。具体吊挂标准如下：a、洒水管采用寸半管子悬挂在距巷道底板1.8m的位置上。每隔50m安设1个三通阀门，阀门方向向上，且平行于巷道，手把位置在行人侧；每500m安设一个寸半球阀，巷道交叉口（“丁”与“十”字口）第一节管子处安设一个寸半球阀。b、风管采用4寸管子悬挂在距底板1.6m的位置上。在巷道开口的第一节管子接头处安设一个法兰闸阀，紧靠法兰闸阀安设一个压力表，每100m安设一个出风口。c、排水管采用4寸管子悬挂在距底板1.4m的位置上。每相隔500m安设一个截止阀，并且在巷道内的每个排水点处必须安设一个逆止阀。2）每50m分一个区段进行喷浆，分别安装使用弯头将风水管路引至底板上，待墙部喷浆支护达标后，拆除弯头重新将风水管路挂平吊直。2、电缆悬挂直1）电缆位于行人侧帮部，距底板2m处在帮部施工托钩,每3m一个。在托钩上拴挂钢绞线，必须拉紧拉直。电缆钩（必须刷黑漆，由机分厂制作）直接悬挂在钢绞线上，每米一个。从上至下依次为从低压到高压、由细到粗的顺序悬挂电缆。2）接线盒采用8#铅丝连接专用吊挂孔吊挂在钢绞线上，挂平吊直，两端电缆保持有5%的松弛度。3）电缆不得出现交叉、缠绕，开关群附近多余的电缆根据现场情况制作适当数量的多联钩进行悬挂，严禁出现盘圈，严禁用铁丝绑扎。4）穿越风门时小线集中一个穿线管，大线一线一管，黄泥封堵。3、风筒吊挂直1）风筒位于非行人侧帮部，巷道每向前掘进6m，在左帮距底板2.6m（依据腰线）施工一个托钩眼，在托钩上拴挂钢绞线，必须拉紧拉直。风筒用铅丝直接挂在钢绞线上，迎头段用8#铁丝直接吊挂的风筒长度不得超过100米，风筒末端到工作面的距离为5—10m。2）风筒吊挂平直，逢环必挂，在接头处逐节进行编号；接头严密（手距接头0.1m处感觉不到漏风)，无破口（末端20m除外）；拐弯处设弯头或缓慢转弯，不准拐死弯，异径风筒接头用过渡节，先大后小，不准花接。每个锚喷头面都必须备用有3条长20m、宽2m的彩条布，用于喷浆时对风筒、电缆、管路的遮掩，以免喷上回弹料。在喷浆施工完成的巷道内风筒、电缆、管路上严禁出现回弹料。4、轨道铺设直1）轨道中心线距皮带“H”架边缘为1m，以巷属道的中心线进行铺设，并且目视直顺，轨型不得低于24kg/m。2）枕木的间距不得大于1m，道接头必须铺设两根枕木，行人侧枕木端要做到平齐一致。枕木必须采用4个道钉呈“八”字型固定。3）轨距为600mm，误差不大于100mm，不小于5mm。接头间隙不得大于10mm，内错差、高低差不大于5mm，水平误差不大于10mm。4）构件齐全，不松动，每处接头一付道夹板，四条螺丝。5）轨枕要铺实，不得悬空；道床要经常清理，以露出轨枕的上平面为准，确保无杂物，无浮煤、无积水。5、煤壁截割直1)截割下台阶时,由当班安全质量副队长严格按地测科标定的中腰线,在工作面迎头确定出两帮墙部轮廓线，然后距两帮墙部轮廓线（岩为100mm）、(煤为200mm或500mm)各悬挂长为2m—2.2m的白线绳，白线绳拴挂在迎头第一排锚杆顶钢带上。综掘机司机截割可以白线绳为依据，采用预留保护层截割，即两墙部保护层厚度不得小于100mm（200mm或500mm），最后严格按中线人工扩刷至设计断面，以确保两帮墙部煤壁呈一条直线。人工扩刷至轮廓线处，要保证巷道的净宽符合设计要求，中线至任一帮的距离为0—250mm，严禁出现欠挖，两帮底角严禁出现“倒梯形”。2）用1...
