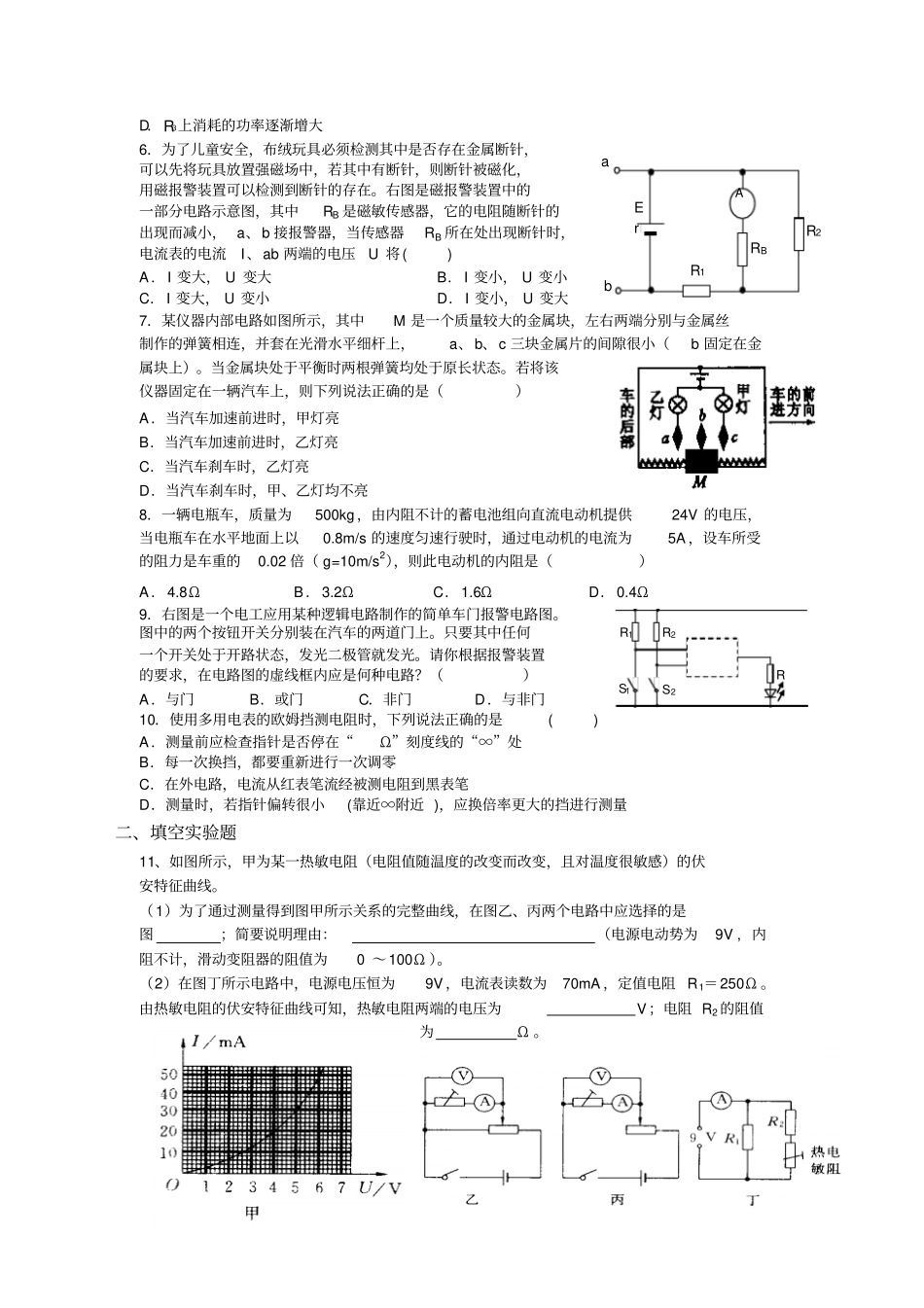

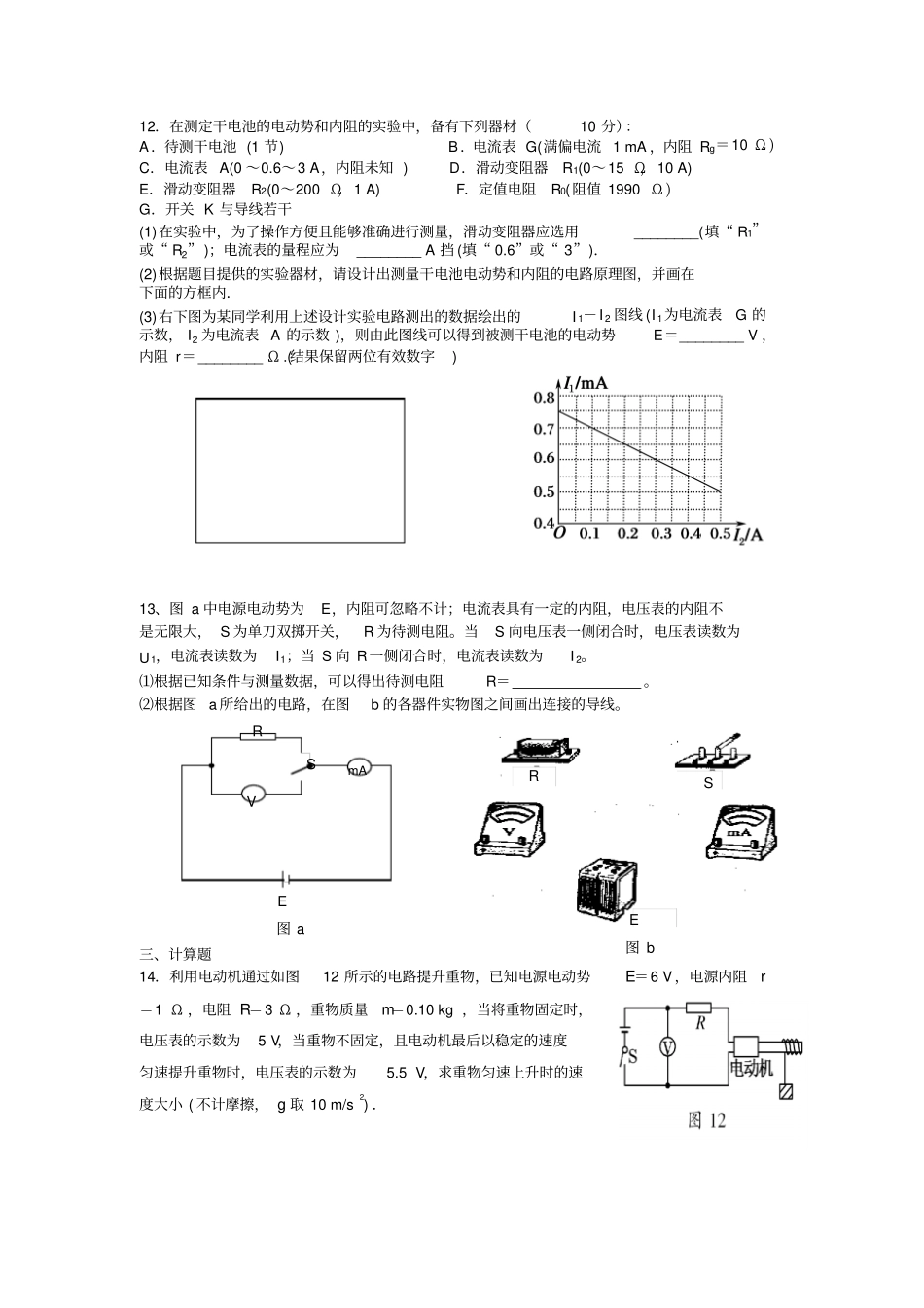

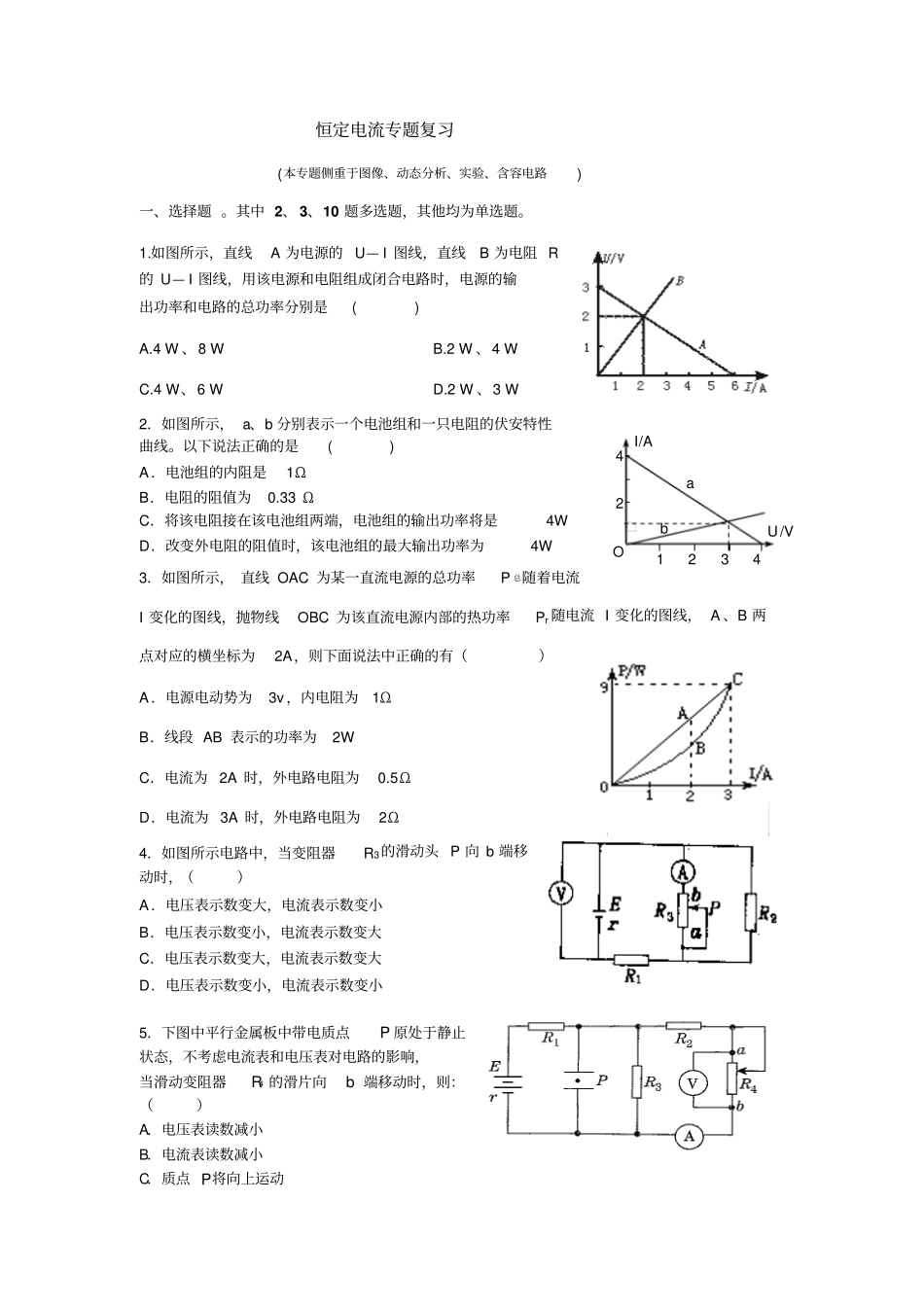

恒定电流专题复习(本专题侧重于图像、动态分析、实验、含容电路)一、选择题。其中2、3、10题多选题，其他均为单选题。1.如图所示，直线A为电源的U—I图线，直线B为电阻R的U—I图线，用该电源和电阻组成闭合电路时，电源的输出功率和电路的总功率分别是()A.4W、8WB.2W、4WC.4W、6WD.2W、3W2．如图所示，a、b分别表示一个电池组和一只电阻的伏安特性曲线。以下说法正确的是()A．电池组的内阻是1ΩB．电阻的阻值为0.33ΩC．将该电阻接在该电池组两端，电池组的输出功率将是4WD．改变外电阻的阻值时，该电池组的最大输出功率为4W3．如图所示，直线OAC为某一直流电源的总功率P总随着电流I变化的图线，抛物线OBC为该直流电源内部的热功率Pr随电流I变化的图线，A、B两点对应的横坐标为2A，则下面说法中正确的有（）A．电源电动势为3v，内电阻为1ΩB．线段AB表示的功率为2WC．电流为2A时，外电路电阻为0.5ΩD．电流为3A时，外电路电阻为2Ω4．如图所示电路中，当变阻器R3的滑动头P向b端移动时，（）A．电压表示数变大，电流表示数变小B．电压表示数变小，电流表示数变大C．电压表示数变大，电流表示数变大D．电压表示数变小，电流表示数变小5．下图中平行金属板中带电质点P原处于静止状态，不考虑电流表和电压表对电路的影响，当滑动变阻器R4的滑片向b端移动时，则：（）A．电压表读数减小B．电流表读数减小C．质点P将向上运动U/VI/A42O1234abR1R2RS1S2D．R3上消耗的功率逐渐增大6．为了儿童安全，布绒玩具必须检测其中是否存在金属断针，可以先将玩具放置强磁场中，若其中有断针，则断针被磁化，用磁报警装置可以检测到断针的存在。右图是磁报警装置中的一部分电路示意图，其中RB是磁敏传感器，它的电阻随断针的出现而减小，a、b接报警器，当传感器RB所在处出现断针时，电流表的电流I、ab两端的电压U将()A．I变大，U变大B．I变小，U变小C．I变大，U变小D．I变小，U变大7．某仪器内部电路如图所示，其中M是一个质量较大的金属块，左右两端分别与金属丝制作的弹簧相连，并套在光滑水平细杆上，a、b、c三块金属片的间隙很小（b固定在金属块上）。当金属块处于平衡时两根弹簧均处于原长状态。若将该仪器固定在一辆汽车上，则下列说法正确的是（）A．当汽车加速前进时，甲灯亮B．当汽车加速前进时，乙灯亮C．当汽车刹车时，乙灯亮D．当汽车刹车时，甲、乙灯均不亮8．一辆电瓶车，质量为500kg，由内阻不计的蓄电池组向直流电动机提供24V的电压，当电瓶车在水平地面上以0.8m/s的速度匀速行驶时，通过电动机的电流为5A，设车所受的阻力是车重的0.02倍（g=10m/s2），则此电动机的内阻是（）A．4.8ΩB．3.2ΩC．1.6ΩD．0.4Ω9．右图是一个电工应用某种逻辑电路制作的简单车门报警电路图。图中的两个按钮开关分别装在汽车的两道门上。只要其中任何一个开关处于开路状态，发光二极管就发光。请你根据报警装置的要求，在电路图的虚线框内应是何种电路？（）A．与门B．或门C．非门D．与非门10．使用多用电表的欧姆挡测电阻时，下列说法正确的是()A．测量前应检查指针是否停在“Ω”刻度线的“∞”处B．每一次换挡，都要重新进行一次调零C．在外电路，电流从红表笔流经被测电阻到黑表笔D．测量时，若指针偏转很小(靠近∞附近)，应换倍率更大的挡进行测量二、填空实验题11、如图所示，甲为某一热敏电阻（电阻值随温度的改变而改变，且对温度很敏感）的伏安特征曲线。（1）为了通过测量得到图甲所示关系的完整曲线，在图乙、丙两个电路中应选择的是图；简要说明理由：（电源电动势为9V,内阻不计，滑动变阻器的阻值为0～100Ω）。（2）在图丁所示电路中，电源电压恒为9V，电流表读数为70mA，定值电阻R1＝250Ω。由热敏电阻的伏安特征曲线可知，热敏电阻两端的电压为V；电阻R2的阻值为Ω。AabR1R2RBEr12．在测定干电池的电动势和内阻的实验中，备有下列器材（10分）：A．待测干电池(1节)B．电流表G(满偏电流1mA，内阻Rg＝10Ω)C．电流表A(0～0.6～3A，内阻未知)D．滑动变阻器R1(0～15Ω，10A)E．滑动变阻器R2(0～200Ω，1A)F．定值电阻R0(阻值1990Ω)G．开关K与导线若干(1)在实验中，为了操作方便且能够准确...
