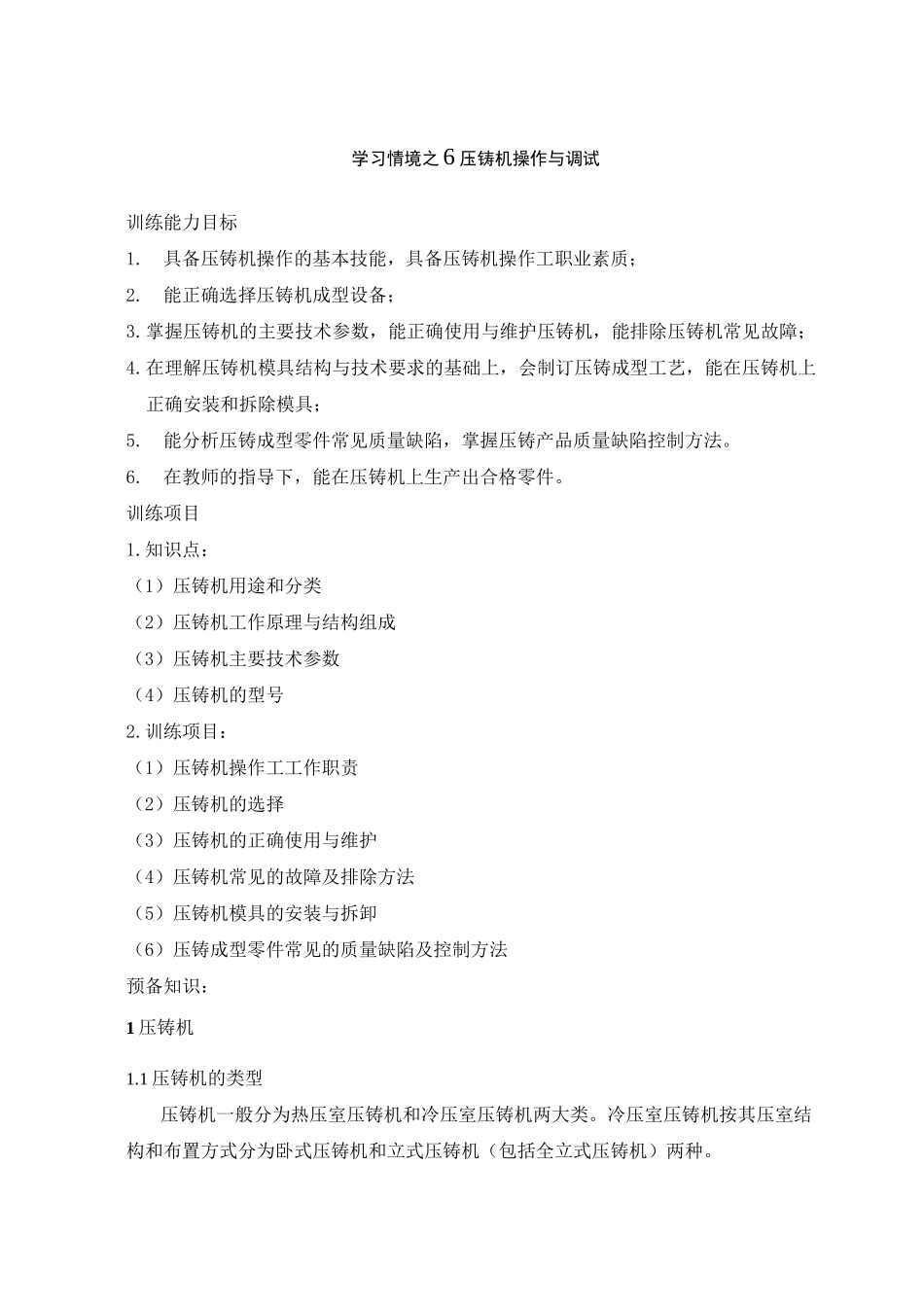

学习情境之6压铸机操作与调试训练能力目标1.具备压铸机操作的基本技能，具备压铸机操作工职业素质；2.能正确选择压铸机成型设备；3.掌握压铸机的主要技术参数，能正确使用与维护压铸机，能排除压铸机常见故障；4.在理解压铸机模具结构与技术要求的基础上，会制订压铸成型工艺，能在压铸机上正确安装和拆除模具；5.能分析压铸成型零件常见质量缺陷，掌握压铸产品质量缺陷控制方法。6.在教师的指导下，能在压铸机上生产出合格零件。训练项目1.知识点：（1）压铸机用途和分类（2）压铸机工作原理与结构组成（3）压铸机主要技术参数（4）压铸机的型号2.训练项目：（1）压铸机操作工工作职责（2）压铸机的选择（3）压铸机的正确使用与维护（4）压铸机常见的故障及排除方法（5）压铸机模具的安装与拆卸（6）压铸成型零件常见的质量缺陷及控制方法预备知识：1压铸机1.1压铸机的类型压铸机一般分为热压室压铸机和冷压室压铸机两大类。冷压室压铸机按其压室结构和布置方式分为卧式压铸机和立式压铸机（包括全立式压铸机）两种。热压室压铸机（简称热空压铸机）压室浸在保温溶化坩埚的液态金属中，压射部件不直接与机座连接，而是装在坩埚上面。这种压铸机的优点是生产工序简单，效率高；金属消耗少，工艺稳定。但压室，压射冲头长期浸在液体金属中，影响使用寿命。并易增加合金的含铁量。热压室压铸机目前大多用于压铸锌合金等低熔点合金铸件，但也有用于压铸小型铝、镁合金压铸件。冷室压铸机的压室与保温炉是分开的。压铸时，从保温炉中取出液体金属浇入压室后进行压铸。由于压射室与金属液接触的时间短,因此可承受熔点较高的金属液的作用,可以压铸熔点较高的合金如:铜合金,铝合金,镁合金压铸件。1.2压铸机的选择实际生产中并不是每台压铸机都能满足压铸各种产品的需要，而必须根据具体情况进行选用，一般应从下述两方面进行考虑：1）按不同品种及批量选择在组织多品种，小批量生产时，一般要选用液压系统简单，适应性强，能快速进行调整的压铸机，在组织少品种大量生产时，要选用配备各种机械化和自动化控制机构的高效率压铸机；对单一品种大量生产的铸件可选用专用压铸机。2）按铸件结构及工艺参数选择铸件外形寸尺，重量、壁厚等参数对选用压铸机有重要影响。铸件重量（包括浇注系统和溢流槽）不应超过压铸机压定的额定容量，但也能过小，以免造成压铸机功串的浪费。一般压铸机的额定容量可查说明书。压铸机都有一定的最大和最小型距离，所以压型厚度和铸件高度要有一定限度，如果压铸型厚度或铸件高度太大就可能取不出铸件。2压铸工艺压力铸造是将熔化的金属，以高速填充至模具型腔内，并使金属在此压力下凝固而形成铸件的一种方法。高压高速是压铸与其他铸造方法的根本区别，也是最重要的特点，也是压力铸造方法中生产速度最快的一种方法，填充初始速度在0.5-0.7m/s范围内，生产率高，用压铸机能压铸出从简单到相当复杂的各种铸件，压铸件重量可从几倍到几千倍不等，并能实现压铸生产的机械化和自动化。压铸的产品广泛用于汽车，航空航天，电讯器材，医疗器械，电气仪表，日用五金等。在压铸生产中，压铸机、压铸合金和压铸型是三大要素。压铸工艺则是将三大要素作有权的组合并加以运用的过程。使各种工艺参数满足压铸生产的需要。2.1压力和速度的选择压射比压的选择，应根据不同合金和铸件结构特性确定，表6-1是经验数据。表6-1常用压铸合金的比压(kPa)合金铸件壁厚v3mm铸件壁厚＞3mm结构简单结构复杂结构简单结构复杂锌合金30000400005000060000铝合金30000350004500060000铝镁合金30000400005000065000镁合金30000400005000060000铜合金50000700008000090000对充填速度的选择，一般对于厚壁或内部质量要求较高的铸件，应选择较低的充填速度和高的增压压力；对于薄壁或表面质量要求高的铸件以及复杂的铸件，应选择较高的比历和高的充填速度。2.2浇注温度浇注温度是指从压定进入型腔时液态金属的平均温度，由于对压室内的液态金属温度测量不方便，一般用保温炉内的温度表示。浇注温度过高，收缩大，使铸件容易产生裂纹、晶粒粒大、还能造成粘型；浇注源度过低，易产生冷隔、表面花纹...
