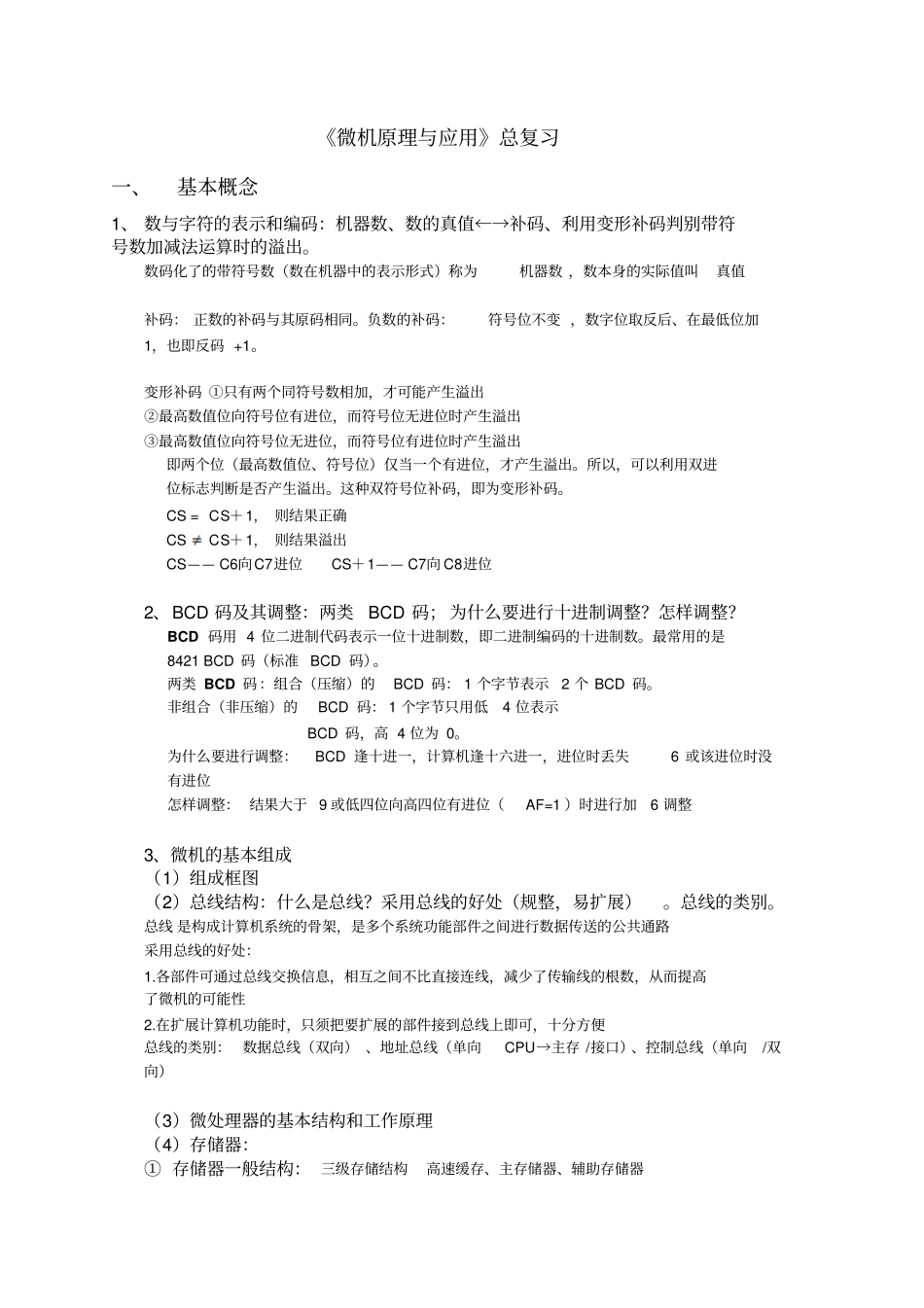

《微机原理与应用》总复习一、基本概念1、数与字符的表示和编码：机器数、数的真值←→补码、利用变形补码判别带符号数加减法运算时的溢出。数码化了的带符号数（数在机器中的表示形式）称为机器数，数本身的实际值叫真值补码：正数的补码与其原码相同。负数的补码：符号位不变，数字位取反后、在最低位加1，也即反码+1。变形补码①只有两个同符号数相加，才可能产生溢出②最高数值位向符号位有进位，而符号位无进位时产生溢出③最高数值位向符号位无进位，而符号位有进位时产生溢出即两个位（最高数值位、符号位）仅当一个有进位，才产生溢出。所以，可以利用双进位标志判断是否产生溢出。这种双符号位补码，即为变形补码。CS=CS＋1,则结果正确CSCS＋1,则结果溢出CS——C6向C7进位CS＋1——C7向C8进位2、BCD码及其调整：两类BCD码；为什么要进行十进制调整？怎样调整？BCD码用4位二进制代码表示一位十进制数，即二进制编码的十进制数。最常用的是8421BCD码（标准BCD码）。两类BCD码：组合（压缩）的BCD码：1个字节表示2个BCD码。非组合（非压缩）的BCD码：1个字节只用低4位表示BCD码，高4位为0。为什么要进行调整：BCD逢十进一，计算机逢十六进一，进位时丢失6或该进位时没有进位怎样调整：结果大于9或低四位向高四位有进位（AF=1）时进行加6调整3、微机的基本组成（1）组成框图（2）总线结构：什么是总线？采用总线的好处（规整，易扩展）。总线的类别。总线是构成计算机系统的骨架，是多个系统功能部件之间进行数据传送的公共通路采用总线的好处：1.各部件可通过总线交换信息，相互之间不比直接连线，减少了传输线的根数，从而提高了微机的可能性2.在扩展计算机功能时，只须把要扩展的部件接到总线上即可，十分方便总线的类别：数据总线（双向）、地址总线（单向CPU→主存/接口）、控制总线（单向/双向）（3）微处理器的基本结构和工作原理（4）存储器：①存储器一般结构：三级存储结构高速缓存、主存储器、辅助存储器②堆栈及堆栈指针：注意地址的生长方向及SP的变化、存取过程与指令队列的区别？。地址向小的方向生长，堆栈操作均为字操作，SP始终指向实栈顶入栈：sp-2后将16位信息送入；出栈：取出sp所指向的信息（16位）后sp+2堆栈先进后出,指令队列先进先出堆栈深度最大64KB③高速缓存（Cache）的作用:Cache能很好地解决CPU与主存之间的速度匹配问题。（5）I/O接口的作用:连接主机与外部设备，协调CPU与外设间的速度差异、信息格式转换以及时序匹配等问题。二、80X86微处理器1、编程结构（1）执行部件EU和总线接口部件BIU①基本组成:EU基本组成：四个数据寄存器：AX，BX，CX，DX:存放数据或地址隐含用途：AX—累加器；BX—基址/变址；CX—计数器；DX—字乘/除和I/O的间址。四个地址寄存器：BP，SP，SI，DI:存放不同寻址方式下的地址偏移量，也可作16位通用寄存器标志寄存器FR（PSW）:存放ALU运算结果特征算术逻辑单元ALU:算术逻辑运算内部控制逻辑电路（EU）:从指令队列取指令、译码、产生控制信号BIU组成：四个段寄存器：CS，DS，SS，ES：存放段地址，与偏移地址配合，寻址1MB空间地址加法器：将16位逻辑地址变换成20位物理地址指令队列：预放指令代码：6字节/8086；4字节/8088(按先进先出的方式工作)指令指针寄存器IP：存放下一条要执行指令的地址总线控制逻辑：发出总线控制信号，控制CPU与外部数据的交换（包括16条数据总线和20条地址总线以及若干条控制总线）②各自的作用：EU——从指令队列中取出指令、分析指令、执行指令对操作数进行算术和逻辑运算，并将运算结果的特征状态放在标志寄存器中当需要与主存或I/O端口传送数据时，EU向BIU发出命令，并提供要访问的内存地址或I/O端口地址以及传送的数据BIU——负责与存储器及I/O端口的数据传输：取指令（到指令队列）、指令排队、读/写操作数、地址转换（16位逻辑地址20物理地址）、总线控制。③工作过程（动作管理）（2）寄存器结构：IP、CS与程序走向的关系（段内转移，段间转移）每当执行一次取指令操作，IP自动+1，指向下一条要取的指令在现行代码段中的偏移地址，取一个字后ip+2（3）存储器和I/O组织①8086/8088对...
