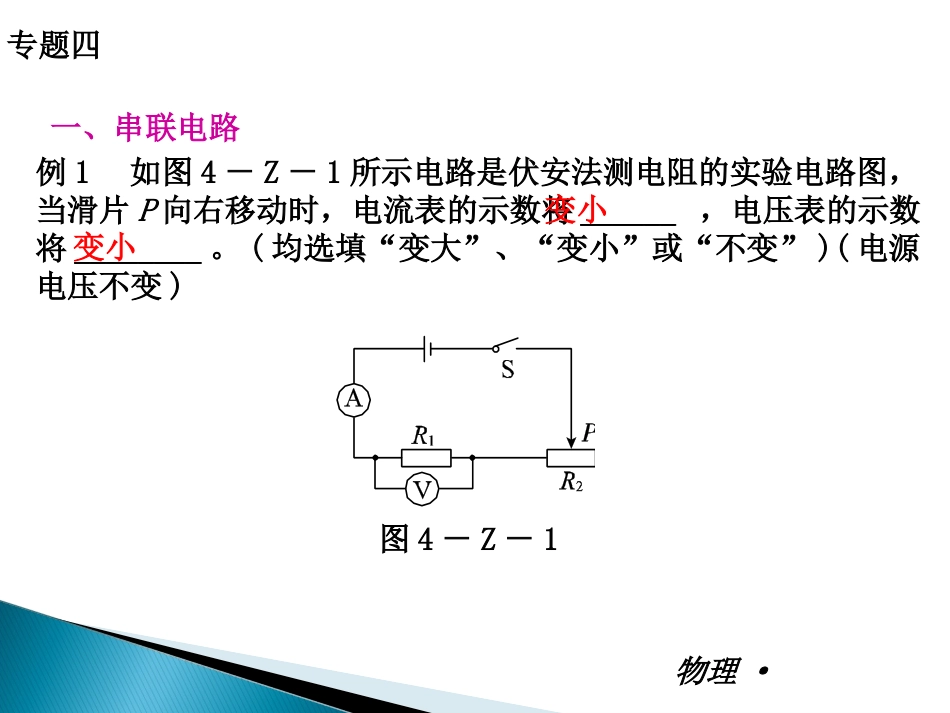

物理新课标（RJ）九年级（下册）物理·新课标（RJ）专题四┃动态电路分析物理·新课标（RJ）一、串联电路例1如图4－Z－1所示电路是伏安法测电阻的实验电路图，当滑片P向右移动时，电流表的示数将______，电压表的示数将________。(均选填“变大”、“变小”或“不变”)(电源电压不变)图4－Z－1变小变小专题四┃动态电路分析物理·新课标（RJ）[解析]①分析电路连接情况：电路中R1、R2是串联的；②判断电表测量对象：电流表测量电路中电流，电压表测量定值电阻两端电压；③分析判断电表示数变化情况：当滑动变阻器的滑片P向右移动时，R2增大，总电阻增大，电源电压不变，根据欧姆定律可知，电路中的电流减小，所以电流表示数变小；R1为定值电阻，根据U1＝IR1可知，U1减小，所以，电压表示数变小。专题四┃动态电路分析物理·新课标（RJ）例2在如图4－Z－2所示的电路中，电源电压不变。将开关S闭合，则电流表的示数将____________，电压表的示数将________。(均选填“变大”、“变小”或“不变”)图4－Z－2变大变大[解析]开关断开时，R1、R2是串联的，电压表测R1两端电压；开关闭合时，R2被局部短路，电路中只有电阻R1，电路中总电阻变小，电源的电压全加在R1两端，使得电压表的示数变大，根据欧姆定律可知，电路中的电流变大，即电流表示数变大。专题四┃动态电路分析物理·新课标（RJ）针对训练1．如图4－Z－3所示电路中，电源电压不变。当滑片P向左移动时，电流表A的示数将________；电压表V的示数将________。图4－Z－3不变变小专题四┃动态电路分析物理·新课标（RJ）2．如图4－Z－4所示的电路，电源电压不变，闭合开关，当滑动变阻器的滑片向右移动时()图4－Z－4A．电压表示数变大，电流表示数变小，灯泡变暗B．电压表示数变小，电流表示数变大，灯泡变亮C．电压表示数变小，电流表示数变小，灯泡变暗D．电压表示数变大，电流表示数变大，灯泡变亮B专题四┃动态电路分析物理·新课标（RJ）规律总结在串联电路中，一般是通过滑动变阻器电阻的变化来判断电路中电流的变化、定值电阻两端电压的变化、滑动变阻器两端电压的变化的。解答此类题目应注意：①判断基本思路：滑动变阻器电阻的变化→电路总电阻的变化→电流表的变化(根据I＝UR)→定值电阻两端电压的变化(根据U＝IR)→滑动变阻器两端电压变化(根据U＝U1＋U2)；②电压变化规律：当滑动变阻器电阻增大时，其两端电压也增大，同时定值电阻两端电压变小。专题四┃动态电路分析物理·新课标（RJ）二、并联电路例3如图4－Z－5所示电路中，电源电压不变。当滑片P向右移动时，电流表A1的示数将________，电流表A2的示数将________，电压表V的示数将________。(均选填“变大”、“变小”或“不变”)图4－Z－5不变不变变小专题四┃动态电路分析物理·新课标（RJ）[解析]①分析电路连接情况：R1和R2是并联的；②判断电表测量对象：电流表A1测定值电阻R1所在支路电流，电流表A2测干路电流；③分析判断电表示数变化情况：因为并联电路只有一个电压值，所以电压表示数保持不变；并联电路电流互不影响，所以电流表A1示数不变；当滑片P向右移动时，变阻器电阻增大，该支路电流减小，根据干路电流与支路电流关系可知，电流表A2示数变小。专题四┃动态电路分析物理·新课标（RJ）例4在图4－Z－6中，灯泡L1和灯泡L2是________联连接的。当开关S断开时，电压表的示数将________；电流表的示数将________(选填“增大”、“不变”或“减小”)。图4－Z－6并不变减小[解析]①由电路图可知，灯泡L1和灯泡L2是并联的；电流表测L1所在支路电流，电压表测量电源电压(各并联用电器两端电压)，故电压表示数不变；开关闭合时，电流表中有电流通过，开关断开时，电流表中无电流通过，故电流表示数减小。专题四┃动态电路分析物理·新课标（RJ）针对训练3．在如图4－Z－7所示的电路中，电源电压不变。当开关S断开时，电阻R1与R2是______联连接的。开关S闭合时，电压表的示数将________(选填“变小”、“不变”或“变大”)。图4－Z－7串变小专题四┃动态电路分析物理·新课标（RJ）4．如图4－Z－8所示的电路中，电源电压恒定不变。当开关S闭合时()图4－Z－8A...
