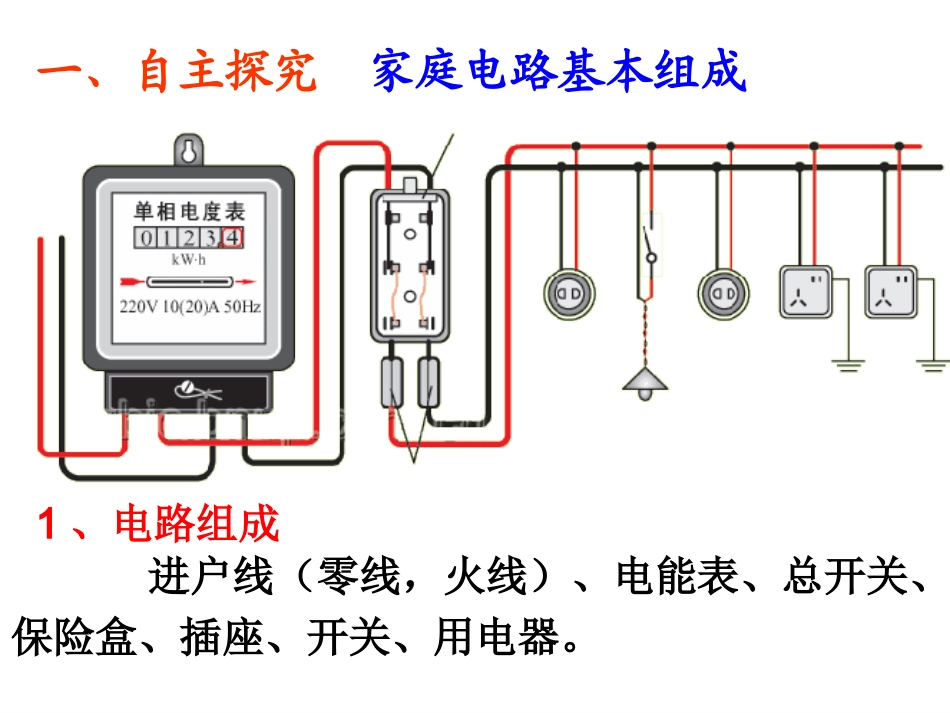

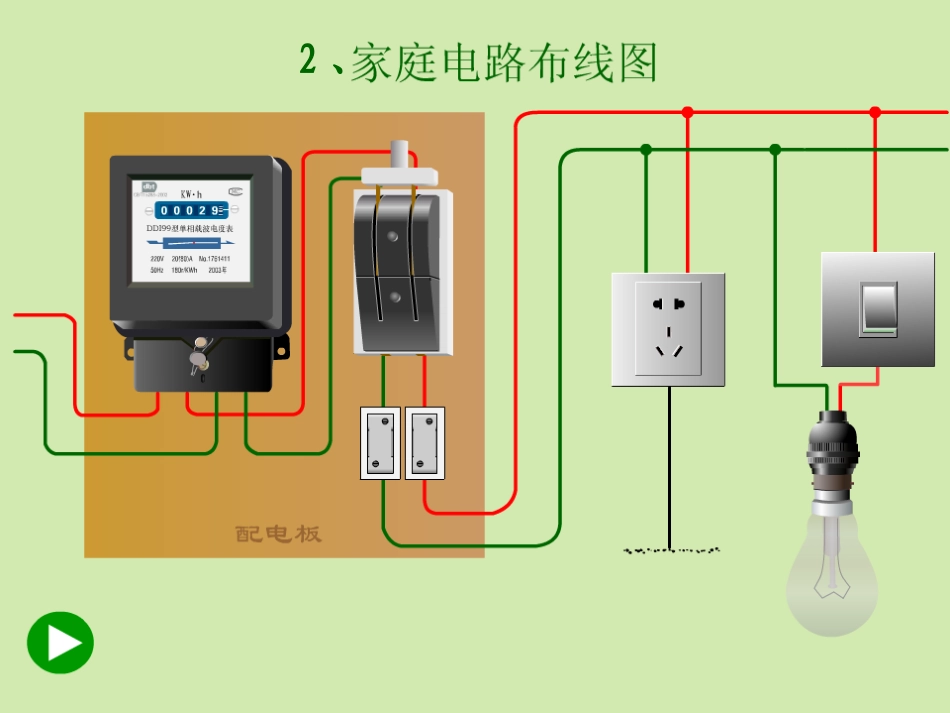

第五节家庭电路沪科版新教材同步教学课件第十五章探究电路来苏中学物理组1、电路组成一、自主探究家庭电路基本组成进户线（零线，火线）、电能表、总开关、保险盒、插座、开关、用电器。照明电路实物布线图2、家庭电路的电源线有两条：火线和零线火线零线U=220VU=220V1、进户线火线和零线及它们之间的电压是220V，火线与地面之间的电压也是220V，用测电笔判别零线和火线。二、合作探究电路中各组成部分的作用10(20)A30002、电能表测量用户消耗电能的仪表，串联在干路。（1）认识电能表:（2）电能表的读书:应串联在干路上，安装在熔断器前，并且“静(触点)在上”，不能倒装。3、电路的总开关（1）作用（2）连接控制整个电路的通断，以便检修。修电路，更换设备。（1）内装熔丝(低熔点的铅锑合金丝)（3）电路中的电流过大（超过规定值）时，自动切断电路起保险作用选用：熔丝越粗，熔断电流越大（决不可用铜丝或铁丝代替熔丝）。(注意和电阻的区别)（4）家庭电路中电流过大的原因4、保险盒（熔断器）（2）符号：发生短路用电器总功率过大空气开关作用:串联在电路中，当电路中电流过大时，自动切断电路，起到保护电路的作用。5、二脚和三脚插座和插头（1）家庭电路中的三孔插座中的一个孔是接地线。（2）国家规定：带有金属外壳的家用电器，其金属外壳必须接地，你知道为什么吗?接火线接地接零线“左零右火上接地”如果家用电器内部火线绝缘皮破损或失去绝缘性能，就可能造成火线与外壳接通，这样外壳带了电，人体接触外壳就会发生触电事故。我们把外壳用导线接地,即使外壳带了电，也会从接地导线流走，人体接触外壳就没有危险了。（3）为什么家用电器的外壳必须接地三孔式插座和三脚式插头说明：三孔式插座比两孔式插座多了一个接地孔，而三脚式插头与接地孔相对应的那个插头脚接用电器的金属外壳。“左零右火上接地”用电器的金属外壳未接地用电器的金属外壳接地电冰箱漏电保护笔尖金属体绝缘外壳高电阻氖管弹簧笔尾金属体三、测电笔1、测电笔的构造2、测电笔的使用火线首先通过开关灯泡的螺旋套只准与零线相连火线和螺口灯泡的中间连接开关开关与电灯串联四、实例电灯的连接足球场一般用高压钠灯高压钠灯亮度大，耗能小。可用在道路、港口、矿山的照明白炽灯节能灯高压气体放电灯日光灯螺旋口式灯头接线时，灯头尾部的中心金属片接火线螺旋金属套接零线五、安全用电1、用手分别触摸一节干电池的正负极2、通过测电笔判断零火线，也有电流经过人体。有电流通过人体，一定触电吗?试举例说明思考1、触电实验表明，当1mA左右的电流通过人体时，会使人产生麻的感觉，超过10mA的交变电流就能使人感到巨痛，甚至神经麻痹，呼吸困难，有生命危险；电流达到100mA时，3s就可使人窒息，心脏停止跳动。触电是对人的生命的一种威胁。2、不高于36V的电压才是安全电压3、家庭电路中的触电事故，都是人体直接或间接接触火线引起的。指一定强度的电流流过人体所引起的伤害事故。(1)双线触电(2)单线触电4、常见触电事例U高压电弧触电高压危险，请勿靠近高压危险，请勿靠近高压触电的两种形式高压跨步触电5、怎样防止触电当然，在雷雨天，强大的电流也会当然，在雷雨天，强大的电流也会------------所以所以象“室外天线”等一定要装设避雷装置，确保象“室外天线”等一定要装设避雷装置，确保安全。安全。雷击注意防雷!!潮湿线破损火线露出水66、触电急救、触电急救一旦出现触电事故，这三种方法行吗？三、人工呼吸一、切断电源二、用干燥的木棒拨开这样可不行我来救你了！啊！安全用电原则安全用电原则不接触低压带电体，不靠近高压带电体要警惕本来不应带电的物体带了电，本来该绝缘的物体导了电：1、防止绝缘部分破损2、保持绝缘部分干燥3、避免电线跟其它金属物接触4、要定期检查，及时修理总结：家庭电路的安装安装口诀：火线零线并排走零线直接进灯座火线接进保险盒再过开关进灯座一般地,电能表、闸刀开关、熔断器、断路器及开关与灯泡间串联，各用电器、插座之间并联。7、常识了解1.下列关于照明电路的安装原则，错误的是（）A．各盏电灯都是并联B．插座和电灯也是并联C．控制电灯的开关应接在...
