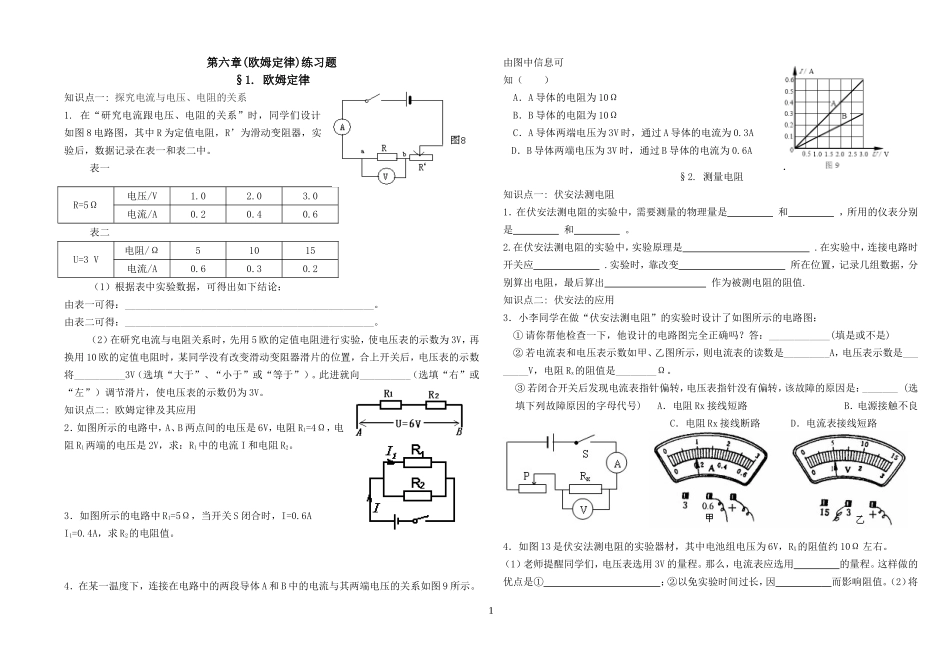

第六章(欧姆定律)练习题§1.欧姆定律知识点一:探究电流与电压、电阻的关系1.在“研究电流跟电压、电阻的关系”时，同学们设计如图8电路图，其中R为定值电阻，R’为滑动变阻器，实验后，数据记录在表一和表二中。表一R=5Ω电压/V1.02.03.0电流/A0.20.40.6表二U=3V电阻/Ω51015电流/A0.60.30.2（1）根据表中实验数据，可得出如下结论：由表一可得：_________________________________________________。由表二可得：_________________________________________________。（2）在研究电流与电阻关系时，先用5欧的定值电阻进行实验，使电压表的示数为3V，再换用10欧的定值电阻时，某同学没有改变滑动变阻器滑片的位置，合上开关后，电压表的示数将__________3V（选填“大于”、“小于”或“等于”）。此进就向__________（选填“右”或“左”）调节滑片，使电压表的示数仍为3V。知识点二:欧姆定律及其应用2．如图所示的电路中，A、B两点间的电压是6V，电阻R1=4Ω，电阻R1两端的电压是2V，求：R1中的电流I和电阻R2。3．如图所示的电路中R1=5Ω，当开关S闭合时，I=0.6AI1=0.4A，求R2的电阻值。4．在某一温度下，连接在电路中的两段导体A和B中的电流与其两端电压的关系如图9所示。由图中信息可知（）A．A导体的电阻为10ΩB．B导体的电阻为10ΩC．A导体两端电压为3V时，通过A导体的电流为0.3AD．B导体两端电压为3V时，通过B导体的电流为0.6A§2.测量电阻知识点一:伏安法测电阻1．在伏安法测电阻的实验中，需要测量的物理量是和，所用的仪表分别是和。2.在伏安法测电阻的实验中，实验原理是.在实验中，连接电路时开关应.实验时，靠改变所在位置，记录几组数据，分别算出电阻，最后算出作为被测电阻的阻值.知识点二:伏安法的应用3．小李同学在做“伏安法测电阻”的实验时设计了如图所示的电路图：①请你帮他检查一下，他设计的电路图完全正确吗？答：____________(填是或不是)②若电流表和电压表示数如甲、乙图所示，则电流表的读数是_________A，电压表示数是________V，电阻Rx的阻值是________Ω。③若闭合开关后发现电流表指针偏转，电压表指针没有偏转，该故障的原因是：_______(选填下列故障原因的字母代号)A．电阻Rx接线短路B．电源接触不良C．电阻Rx接线断路D．电流表接线短路4．如图13是伏安法测电阻的实验器材，其中电池组电压为6V，RX的阻值约10Ω左右。（1）老师提醒同学们，电压表选用3V的量程。那么，电流表应选用的量程。这样做的优点是①；②以免实验时间过长，因而影响阻值。（2）将1图中器材连接成测定RX阻值的实验电路（要求滑动变阻器的滑片P处于最左端时，连入电路的阻值最大）。（3）小明同学已将前两次实验的数据记入了表中，第3次实验的电表指示如图14所示，请将读数填入表中，并完成表中的有关计算。§3.等效电路知识点一:电路的等效电阻1．某同学在修理电子设备时，需要一个12Ω的电阻，但它手边只有电阻值是30Ω、25Ω、20Ω、10Ω、8Ω、4Ω的定值电阻各一个，他可以选出其中Ω和Ω的两个电阻联获得。2．把几个导体串联起来，相当于，所以总电阻比任何一个导体的电阻都；几个导体并联起来，总电阻比任何一个导体的电阻都，这是因为把导体并联起来，相当于.3．将一个10Ω的电阻与一个40Ω的电阻串联，等效电阻是___________Ω；若将它们并联，等效电阻是___________Ω．4．电阻R1、R2并联后接入电压为U的电路中，测得干路中的电流为I，则下列关系中正确的是（）A.=R1+R2B.=+C.=R1+R2D.=+5．两个电阻R1=30Ω，R2=120Ω，并联在电路中时，通过R1的电流是0.1A，那么干路中的电流是A.6．将一个R1=20Ω的定值电阻接入电压恒定的电路中，通过电阻的电流I1=2A，若给电阻R1再串联一个R2=60Ω的电阻后，再接入原电路中，则通过电阻R1的电流是A.7．有一只小灯泡，它正常发光时灯丝的电阻是10Ω，正常工作时电压是2.5V，如果我们只有电压为6V的电源，要使小灯泡正常工作，需要联一个Ω的电阻.8．一个电灯的电阻是10Ω，正常发光时通过的电流是1A，要使它接入12V的电路中能正常工作，应该（）A.串联一个2Ω的电阻B.并联一个2Ω的电阻C.串联一个10Ω的电阻D.并联一个10Ω的电阻...
