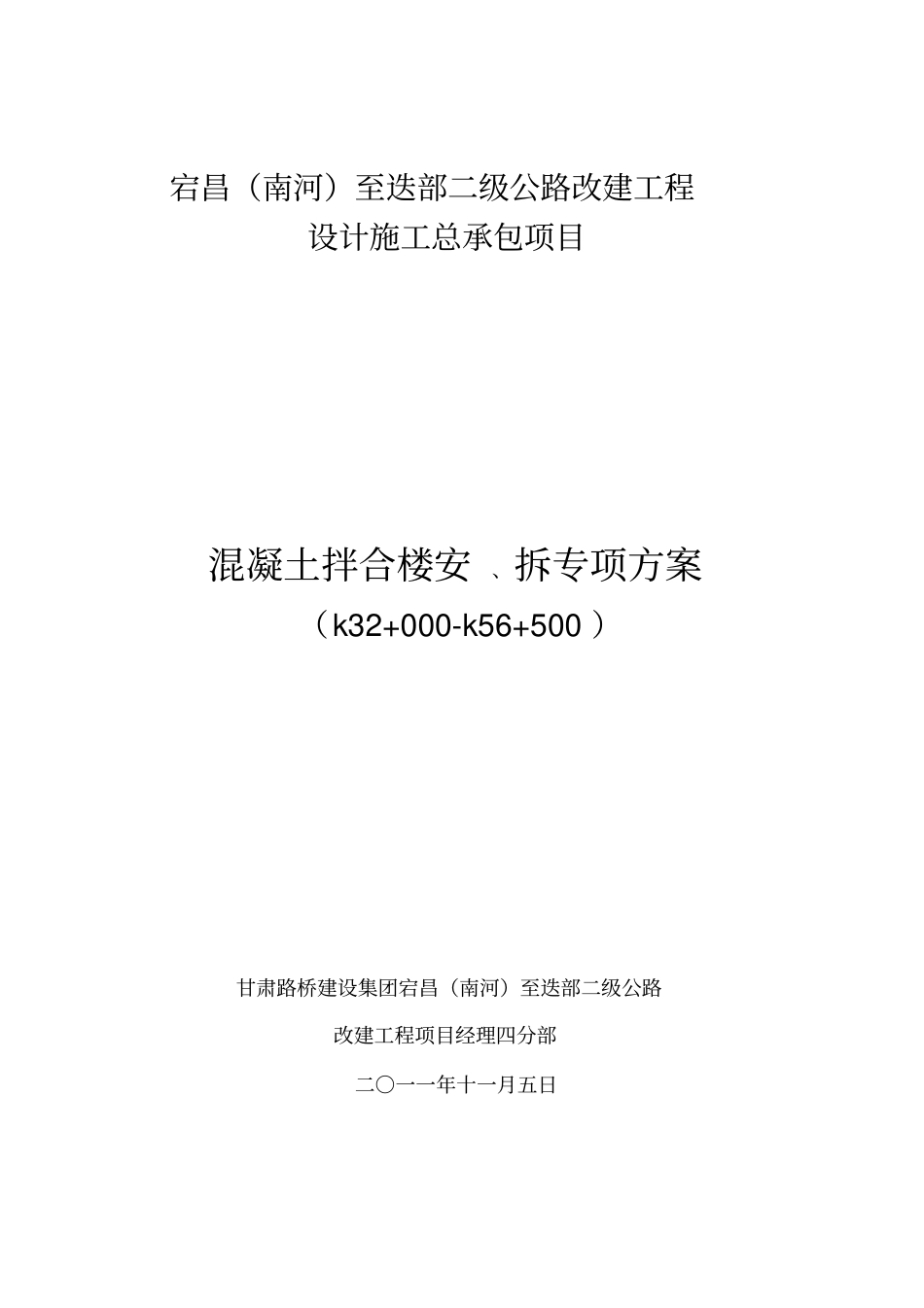

宕昌（南河）至迭部二级公路改建工程设计施工总承包项目混凝土拌合楼安、拆专项方案（k32+000-k56+500）甘肃路桥建设集团宕昌（南河）至迭部二级公路改建工程项目经理四分部二○一一年十一月五日-1-混凝土拌合楼安.拆专项方案1.简介根据K32+000-K56+500混凝土施工强度，我项目部在朱立沟沟内组建一套900拌合设备.和一套750拌合设备，以满足混凝土施工高峰期的供应。两套拌合楼占地约3563m2，其主要组成部分为料仓区（面积1500m2），生活区（面积420m2），拌和机（面积319m2），变压器（面积60m2）。混凝土搅拌站设置6个200吨存料罐，其中4个存放水泥，其余1个存放粉煤灰；料斗采用提升式送料方式；采用电子自动称量系统，砼输送采用罐车输送。场地布置做到铲车上料、混凝土罐车装料和粉煤灰、水泥罐车能同时工作而互不干扰。2.主要技术参数及设备HZ120型拌合楼包括骨料配料系统、皮带式料斗、控制室、主机架、计量系统、拌合系统、外加剂系统、水路系统、电控系统及配套粉料储存及供给系统。HL120型拌合楼主要技术参数及性能指标1理论生产值120m3/h2料仓容积骨料仓（五格）5×50m3粉料仓3×30m3-2-3搅拌机（双锥高支点）搅拌机JF1500三台形式双锥形自落式进料容量2400L出料容量1500L功率2×11KW4称量配置（10台秤）特大石1500kg大石1500kg中石1500kg小石1500kg砂称1500kg水泥称500kg粉煤灰150kg水称300kg塑化剂30kg加气剂10kg5胶带输送机1台带宽800mm输送量410t/h功率37KW-3-6粉料仓（以水泥比重计算）水泥2×800t粉煤灰600t矿粉7螺旋输送机4条气源8空压机0.5~0.7MPa耗气量3m3/h9混凝土出料斗1台容量6m3出料高度3.8m310控制方法计算机或气-电集中式自动控制拌合楼其他主要机械设备一览表序号机械设备名称规格及型号数量备注1发电机200KW12装载机ZL5023混凝土罐车8m324空压机Z-0.3/7-12-4-3.生产工艺流程及安装程序3.1工艺流程骨料由储料仓和卸料门分别卸入各自计量斗中，分别计量，计量好后计量斗料门打开，由平皮带输送机将骨料输送至拌合楼进料层中，再由回转分料器将各种骨料按照配比进入配料层；粉料仓中的料由螺旋输送机送往各自计量斗中计量；水、外加剂由泵送入各自计量斗中计量。当各种物料计量完毕后，先向搅拌机投入细骨料、水泥、矿物掺和料和外加剂，搅拌均匀后，再加入所需用水量，待砂浆充分搅拌后再投入粗骨料，并继续搅拌至均匀为止。上述每一搅拌阶段的时间不少于30s，总搅拌时间不少于2min。搅拌好的混凝土由主机卸料口卸入水泥输送车中，完成一个工作循环。3.2施工程序拌合楼系统主要分为主机安装、罐体安装、皮带机及料仓安装三大部分，其各个分部具体安装次序分为以下几个步骤：主机：底座安装→排架吊装→出料平台焊接安装施工→搅拌层平台安装→中段柱吊装→配料层平台安装→排架吊装→进料层平台施工；罐体：底座安装→锥体焊接安装→上部筒体焊接安装→螺旋输送机安装；-5-皮带机：支座焊接施工→皮带机机架吊装→皮带安装；4.拌合楼安装、拆除方案4.1、施工准备1、施工场地事先清理，必须坚实、开阔，没有与施工机械相干涉的障碍物，吊车工作区域必须确保地基坚实可靠，必要时用专用垫板铺垫。2、施工人员必须熟悉施工现场，熟悉本方案，技术人员做好重要施工工序的技术和安全交底。3、对配合安装吊车及其它配合机具进行一次全面检查，所有的安全装置必须齐全可靠，并消除机械缺陷。4、对所有用于安装作业的工器具进行全面检查：5、作业中使用的安全带、速差保护器、保险绳应经检验合格，严防安全设施不安全。4.2、安装顺序：1、兼职安全员进行现场警戒，禁止无关人员进入。2、检测支腿中心线及高程，并调试与设计相符合，用汽车吊将将支腿竖立在垫板上，并测量出位置并固定好。3、平台在地面上装配连接好之后再在进行吊装。4.3、整楼安装1．支腿组装将主支腿、副支腿组件按照设计要求组装为一体，保证其整体设计精度要求及牢靠性。-6-1）将平台底座与主、副支腿在地面上用螺栓连接；2）用稳定杆把主梁底座与主支腿连接起来；4）操作平台与支腿用销轴连成整体。4.4、主梁组装1）将拌合楼各节主梁按制作顺序用销轴连接为一起，形成主梁整体，保证其整体设...
