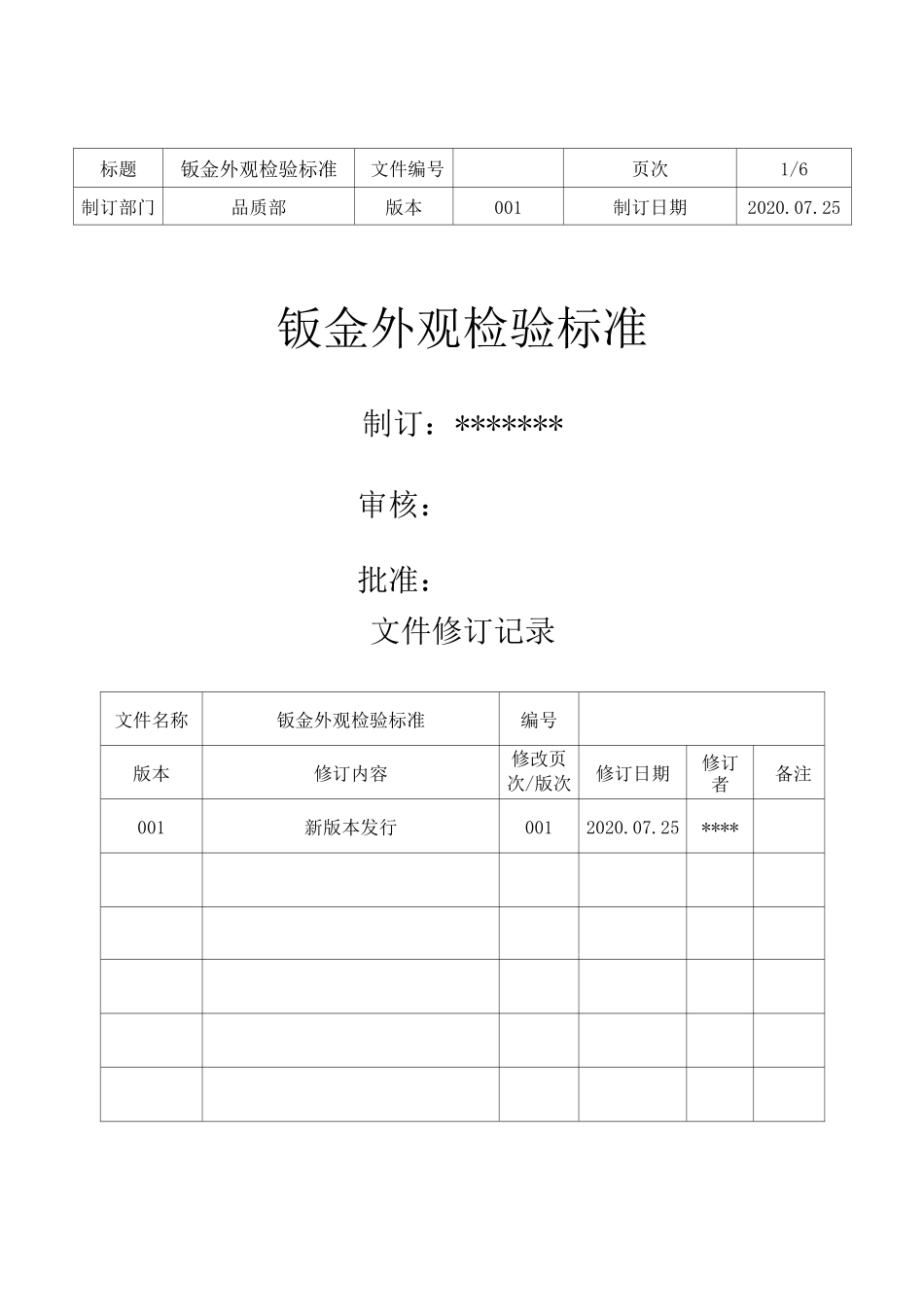

标题钣金外观检验标准文件编号页次1/6制订部门品质部版本001制订日期2020.07.25钣金外观检验标准制订：*******审核：批准：文件修订记录文件名称钣金外观检验标准编号版本修订内容修改页次/版次修订日期修订者备注001新版本发行0012020.07.25****标题钣金外观检验标准文件编号页次2/6制订部门品质部版本001制订日期2020.07.251.目的1.1定义钣金外观检验标准，支撑品质部门工作判定标准。1.2明确定义钣金外观质量要求，给钣金生产提供质量标准。1.3为客户提供明确的钣金外观质量标准，作为OEM\ODM客户质量之参考依据。2.适用范围湖南****科技有限公司所有自主品牌产品，对OEM\ODM客户有特殊质量标准要求的以客户定义的标准为准。3.权责3.1品质经理负责制定、修订、维护《钣金外观检验标准》文件。3.2品检部负责按照《钣金外观检验标准》进行监督检查。3.3生产部负责按照《钣金外观检验标准》对产品进行自检与互检3.4其它部门依据本标准进行产品异常判定、分析。4.定义4、1缺陷定义：4.1.1致命缺陷（CR）：指产品特性严重不符合法律法规要求，可能会造成财产或人身伤害的不合格项，或者产品丧失基本功能，无法使用的项目。4.1.2重要缺陷（MA）：产品特性不满足预期的要求，产品的部分功能丧失。如数据偏低、网卡不兼容等。4.1.3次要缺陷（MI）：产品特性不满足预期要求，但不影响基本功能的使用，会降低客户满意度的项目。如产品外观、包装方式等。4.2接收标准:包括理想状况、允收状况、拒收状况三种.4.2.1理想状况:产品理想与完美之结合，能有良好功能及外观组合外观，判定为理想状况.4.2.2允收状况（AC）:此产品情形未符合理想状况，但能维持功能、性能及外观要求，故视为合格状况，判定为允收状况.4.2.3拒收状况（Re）:此产品情形未能符合标准，其有可能影响产品功能、性能及外观.严重影响公司产品竞争力，判定为拒收状况.产品C面标题钣金外观检验标准文件编号页次3/6制订部门品质部版本001制订日期2020.07.254.3检验条件4.3.1在正常室内白色冷光荧光灯管的照明条件（检验工位照度标准范围：700Lux~1000Lux（勒克斯）下）.4.3.2将待测产品置于执行检测者面前，目距约50CM（约比手臂稍长）.4.3.3应以两种角度观察:正常方式，视线与待检件呈45度角以利光反射;垂直方式,视线与待检件垂直90度，检查每面停留时间为3秒钟。5.作业内容A面:定义为整机顶面和前面（Logo面）。B面:定义为整机的左右侧面及后面。C面:定义为整机的底面或非常见面。产品A面标题钣金外观检验标准文件编号页次4/6制订部门品质部版本001制订日期2020.07.25钣金件外观检验标准（喷粉前）缺陷种类规格值数量检查工具A面B面C面磨伤擦伤划伤长度小于1cm&宽度小于0.3mm1菲林片长度小于2cm&宽度小于0.6mm&间距大于5cm35非喷粉件：无感划伤不管控，有感划伤不允许刮手，轮廓不允许异物面积小于0.7mm&间距大于5cm，不能刮手5810菲林片凹凸见图纸要求目测毛边装配面、印刷面不允许有毛刺目则菲林片装配不可见面毛刺长度小于30mm，咼度小于0.5mm允收配合孔与手可触及部分不可有毛刺油渍非喷粉件不允许有油渍，喷粉件要求100%酸洗目则标题钣金外观检验标准文件编号页次5/6制订部门品质部版本001制订日期2020.07.25钣金件外观检验标准（喷粉后）缺陷种类规格值数量检查工具A面B面C面磨伤擦伤划伤有感&无感0菲林片长度小于2cm&宽度小于0.3mm&间距大于5cm3长度小于2cm&宽度小于0.5mm&间距大于5cm5喷粉内置件划伤不允许漏底材、不允许刮手异物面积小于0.5mm&间距大于5cm，不能刮手358菲林片异色点面积小于0.5mm2148菲林片凹凸见图纸要求目测折痕夕卜观面可视区域内不允许菲林片毛边装配面、印刷面不允许有毛刺目测菲林片装配不可见面毛刺长度小于30mm，咼度小于0.5mm允收配合孔与手可触及部分不可有毛刺油渍不允许目测色差不允许目测变形不允许目测脱粉不允许目测堆粉不允许目测标题钣金外观检验标准文件编号页次6/6制订部门品质部版本001制订日期2020.07.25序检验项目检验标准检测手段重要等级检验操作方法1包装1、保护膜无破损2、按料号区分放置便于清点3、外观面与内部面不允许接触性打包目测轻微1、要求仓管对物流收货前进行...
