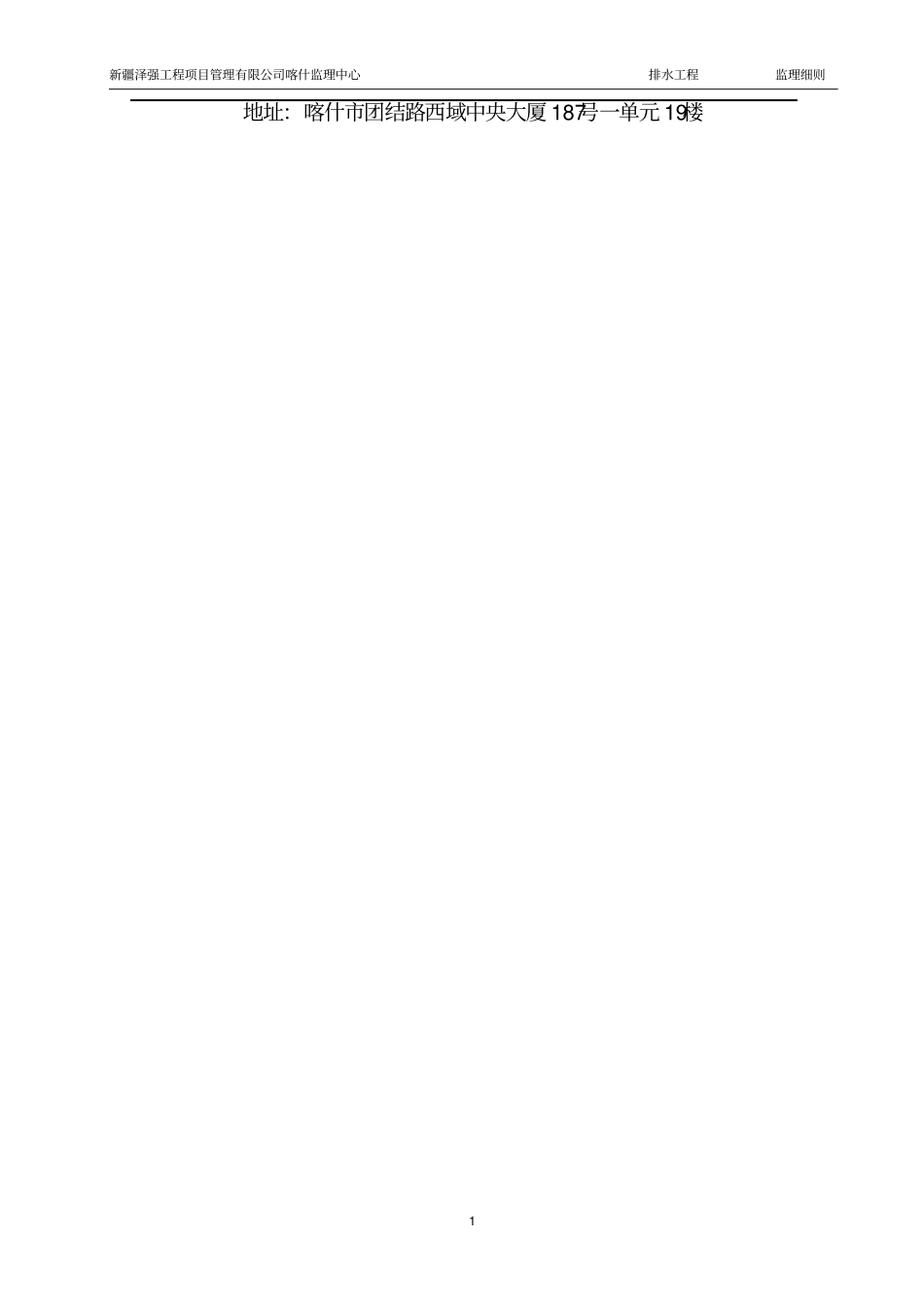

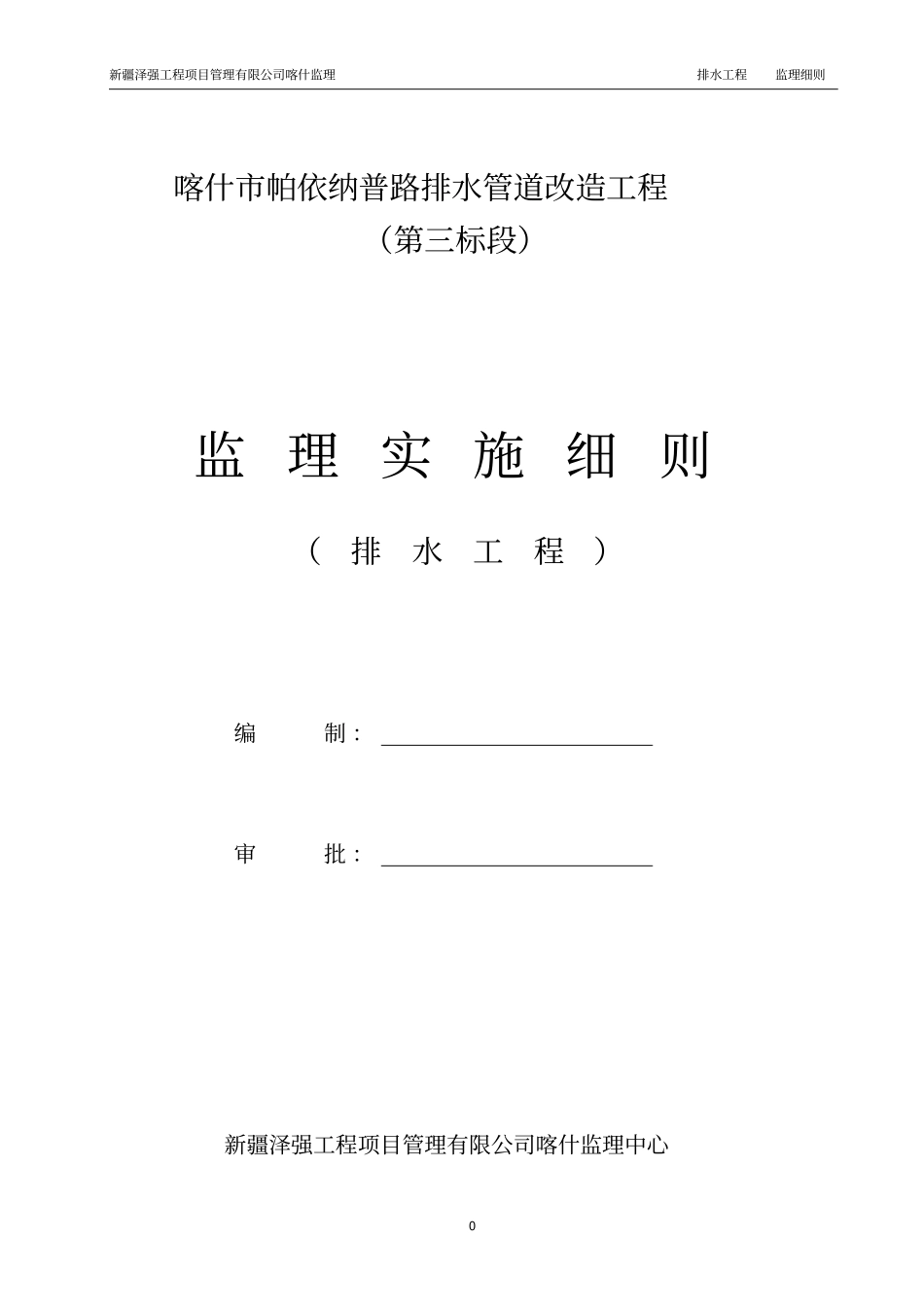

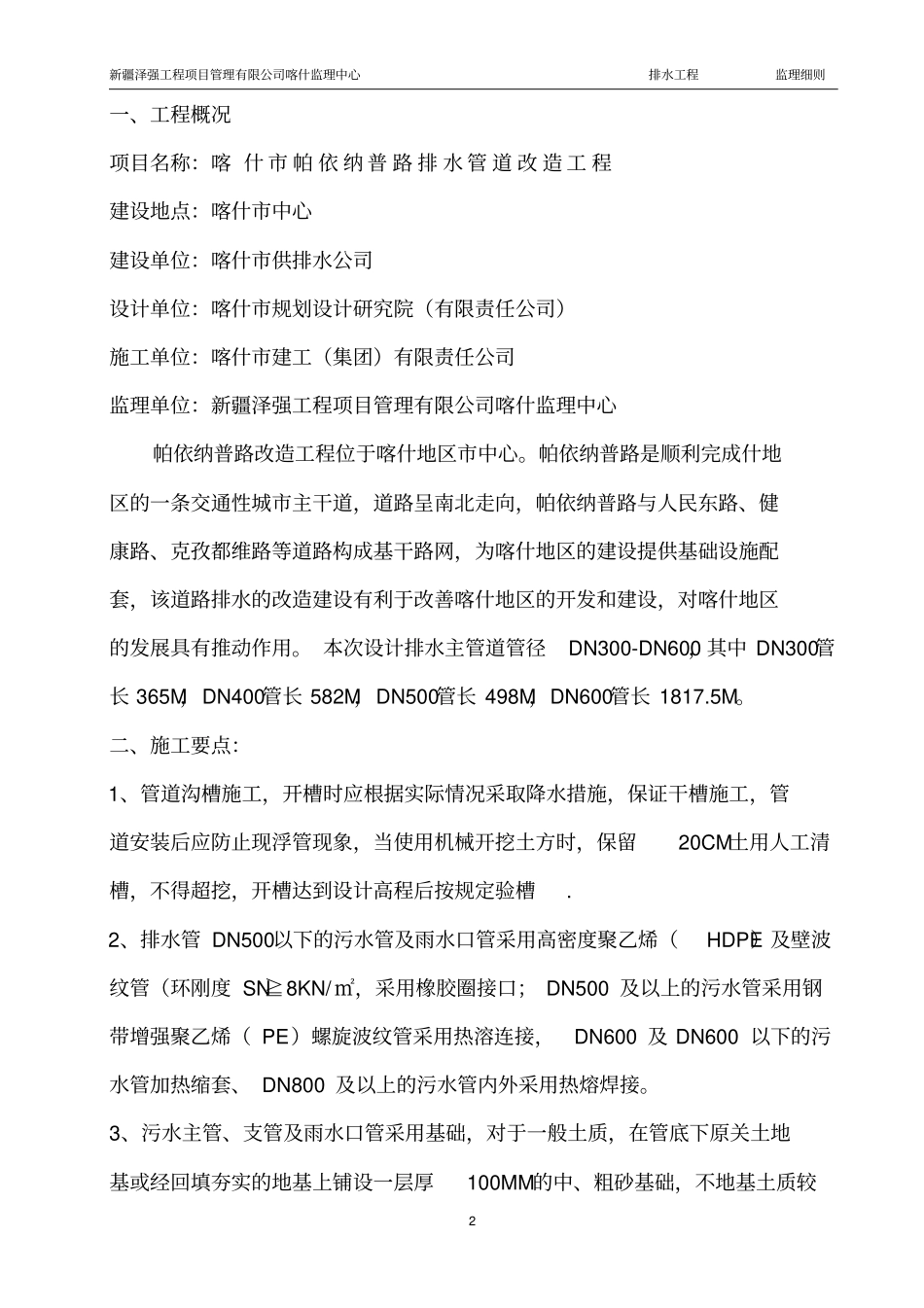

新疆泽强工程项目管理有限公司喀什监理排水工程监理细则0喀什市帕依纳普路排水管道改造工程（第三标段）监理实施细则（排水工程）编制：审批：新疆泽强工程项目管理有限公司喀什监理中心新疆泽强工程项目管理有限公司喀什监理中心排水工程监理细则1地址：喀什市团结路西域中央大厦187号一单元19楼新疆泽强工程项目管理有限公司喀什监理中心排水工程监理细则2一、工程概况项目名称：喀什市帕依纳普路排水管道改造工程建设地点：喀什市中心建设单位：喀什市供排水公司设计单位：喀什市规划设计研究院（有限责任公司）施工单位：喀什市建工（集团）有限责任公司监理单位：新疆泽强工程项目管理有限公司喀什监理中心帕依纳普路改造工程位于喀什地区市中心。帕依纳普路是顺利完成什地区的一条交通性城市主干道，道路呈南北走向，帕依纳普路与人民东路、健康路、克孜都维路等道路构成基干路网，为喀什地区的建设提供基础设施配套，该道路排水的改造建设有利于改善喀什地区的开发和建设，对喀什地区的发展具有推动作用。本次设计排水主管道管径DN300-DN600，其中DN300管长365M，DN400管长582M，DN500管长498M，DN600管长1817.5M。二、施工要点：1、管道沟槽施工，开槽时应根据实际情况采取降水措施，保证干槽施工，管道安装后应防止现浮管现象，当使用机械开挖土方时，保留20CM土用人工清槽，不得超挖，开槽达到设计高程后按规定验槽.2、排水管DN500以下的污水管及雨水口管采用高密度聚乙烯（HDPE）及壁波纹管（环刚度SN≧8KN/㎡，采用橡胶圈接口；DN500及以上的污水管采用钢带增强聚乙烯（PE）螺旋波纹管采用热溶连接，DN600及DN600以下的污水管加热缩套、DN800及以上的污水管内外采用热熔焊接。3、污水主管、支管及雨水口管采用基础，对于一般土质，在管底下原关土地基或经回填夯实的地基上铺设一层厚100MM的中、粗砂基础，不地基土质较新疆泽强工程项目管理有限公司喀什监理中心排水工程监理细则3差或地下水位高时，分两层铺设，下层用粒径为5-32MM的碎石铺设，铺设厚度为150MM，上层铺中、粗砂厚度为50MM。4、检查井W50-W51过河段管道采用壁厚10MM厚钢管，材料均为Q235B，管座底板与客道桥上预埋钢板采用焊接连接，底座除了混凝土开凿350*600MM，并预埋10MM钢板，焊接长度等于底板宽度，焊缝高度不小于10MM。5、检查井施工：检查井采用整体检查井，检查井按有地下水施工。车行及人行道范围内井盖标高与设计路面平齐，绿化带范围内井盖高出绿地地面0.05米检查井设计顶标高如与实际路面不符理，应以实际路面为准。二、监理细则编制依据1.已审核的监理规划2.有关设计图纸、资料、施工组织设计方案。3.有关国家、地方专业现行技术标准《市政公用工程设计文件编制深度规定》；《室外排水设计规范》（GB50014-2006）（2011版）；建设工程监理规范GB50319-2013；《城市工程管线综合规划规范》（GB50289-98）；《给水排水管道工程施工及验收规范》GB50268-2008三、测量放样质量监理1.测量监理工作流程新疆泽强工程项目管理有限公司喀什监理中心排水工程监理细则42.测量监理工作要点2.1检查施工单位的测量人员对图纸的熟悉状况，测量所需用的有关数据是否正确。2.2检查施工单位的测量仪器，如钢尺、水准仪、经纬仪等是否校验合格，以保证测量的准确性。2.3监理对施工期间测设的数据要进行抽检。2.4复核性检查临时水准点闭合差，导线方位角闭合差。2.5检验管渠中线的控制点、中心桩、中心点高程、坡度板设置位置与高程、沟槽边线。现场监理工程师检测施工单位填报测量放样开工申请单核对水准点方位角及测量桩桩位、高程监理工程师审核施工单位填报桩位、管线开挖、管线基础、管线安装、回填过程及竣工测量质量验收报验单监理工程师旁站返工合格监理工程师签认中间交工证书不合格监理工程师审批新疆泽强工程项目管理有限公司喀什监理中心排水工程监理细则53.测量工作质量验收标准序号项目允许偏差检验方法1水准测量高程闭合差±12√L(mm)水准仪2导线测量方位角闭合差±40√N(′′)水准仪3导线测量相对闭合差1/3000经纬仪或全站仪4直线丈量测量1/5000钢尺或全站仪5综合性工程宜使用两个以上永久水...
