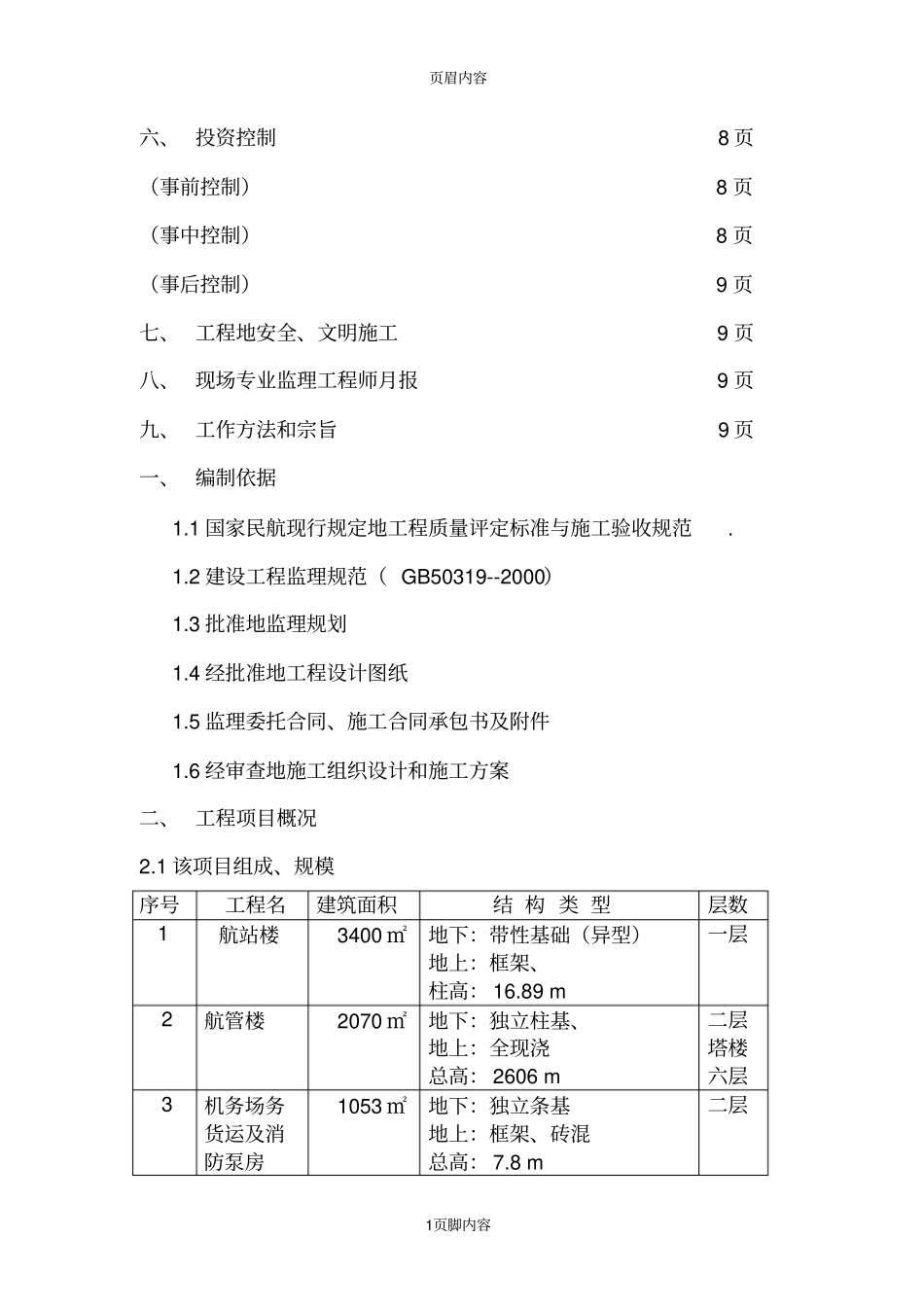

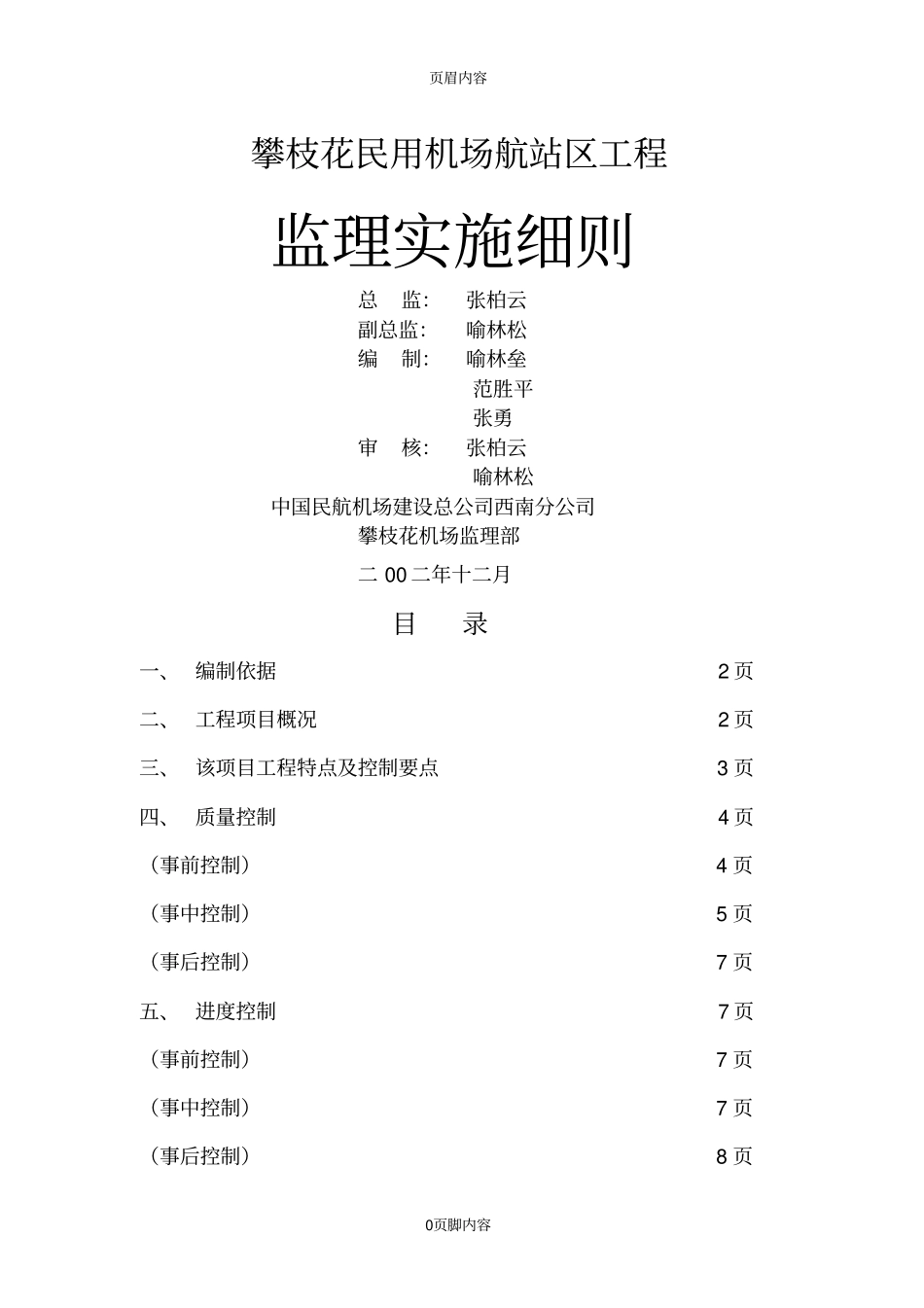

页眉内容0页脚内容攀枝花民用机场航站区工程监理实施细则总监:张柏云副总监:喻林松编制:喻林垒范胜平张勇审核:张柏云喻林松中国民航机场建设总公司西南分公司攀枝花机场监理部二00二年十二月目录一、编制依据2页二、工程项目概况2页三、该项目工程特点及控制要点3页四、质量控制4页(事前控制)4页(事中控制)5页(事后控制)7页五、进度控制7页(事前控制)7页(事中控制)7页(事后控制)8页页眉内容1页脚内容六、投资控制8页(事前控制)8页(事中控制)8页(事后控制)9页七、工程地安全、文明施工9页八、现场专业监理工程师月报9页九、工作方法和宗旨9页一、编制依据1.1国家民航现行规定地工程质量评定标准与施工验收规范.1.2建设工程监理规范(GB50319--2000)1.3批准地监理规划1.4经批准地工程设计图纸1.5监理委托合同、施工合同承包书及附件1.6经审查地施工组织设计和施工方案二、工程项目概况2.1该项目组成、规模序号工程名建筑面积结构类型层数1航站楼3400㎡地下:带性基础(异型)地上:框架、柱高:16.89m一层2航管楼2070㎡地下:独立柱基、地上:全现浇总高:2606m二层塔楼六层3机务场务货运及消防泵房1053㎡地下:独立条基地上:框架、砖混总高:7.8m二层页眉内容2页脚内容4特种车房418㎡地下:砖条基地上:砖混总高:4.75m一层5汽车加油站97.2㎡地下:条基地上:混凝土砌块人字屋面总高:4.8m一层6公安安检办公楼1456㎡地下:独立基础地上:框架总高:11.4m二层局部三层7消防救援站综合楼1456㎡地下:独立柱基地上:框架总高:12m二层局部三层8变电站411㎡地下:条基地上:砖混、现浇屋面总高:5.4m一层9职工宿舍附属用房1600㎡地下:砖条基地上:砖混总高:10.8m三层10污水处理区域91㎡地下:箱形地上:砖混总高:3.3m一层11高位水池12大门(待图)13挡土墙14处做法OOSJ008(二层)总长689m14边坡坡脚挡土墙15航站区道路16绿化17气象自动观测此项目座落在跑道西侧,总面积约11772㎡.三、该项目工程特点及控制要点3.1航站楼工程页眉内容3页脚内容,梁柱多为异形.因此,放线定位、钢筋地断面、部位、数量,这几项必须加强旁站监理,反复核查.,预应力梁.因此,要求施工单位作好具体技术措施给并操作平台予以图示,以保证质量和安全.3.2航管楼工程,除一般模板工程、钢筋工程,按施工验收规范进行检查外,要特别注意不要随意留施工缝,严格监理按规范把关.,特别注意防雷施工,接受安监单位监测.3.3平面工程、边坡、道路、挡土墙该工程从污水处理区域高程为H=1956.6到航站楼高程为H=1969.8,高程差为13.2m.因此,该工程呈现15处挡土墙,最高地9---10段有8.84m,最长地边坡坡脚挡土墙573m.工程量大,存在一定地安全隐患,而有一部份墙基落在回填土上,故注意加强监理以下几项:,如有滑坡迹象立即上报业主、总监.,金属支架、套管必须作好防腐处理,套管口要进行护口处理,电缆支架接地处理.四、质量控制4.1质量地事前控制4.2质量地事中控制序号工程项目质量控制要点控制手段1土石方工程开挖范围边线高程测量测量2基础工程位置(轴线及高测量页眉内容4页脚内容度)外形尺寸与柱连接钢筋型号直径数量混凝土地下管线、预留孔道及预埋测量现场检查审查配合比,现场见证取样、旁站、审查试验报告现场旁站检查、测量3现浇钢筋混凝土主体结构工程轴线、高程及垂直度断面尺寸钢筋:数量、直径、位置接头施工缝处理混凝土强度:配合比、坍落度、强度预埋件:型号、位置、数量、锚固测量测量现场检查、量测旁站现场见证取样作试块、审查试验报告现场检查、量测、旁站4砌砖工程砌承重墙地砂浆游丁、走缝门窗调口位置预埋件及管线埋设审查配合比、现场见证取样作试块、审核试验报告旁站量测现场检查量测5屋面防水工程找平层:厚度、坡度、平整度、防裂纹保温层:厚度、平整度防水面层:填嵌粘结平整水落管:安装、接头、排水观察、量测观察、量测观察观察6室内给排水管道安装工程安装位置及坡度、接头管阀连接位置、接头水压试验水表、消火栓、卫生洁具、器件水泵安装位置、标高、试运转轴承升温排水系统通水试验观察、量测观察、量测旁站记录观察、量测观察、量测旁站记录7通风空调系统冷冻机组安装、...
