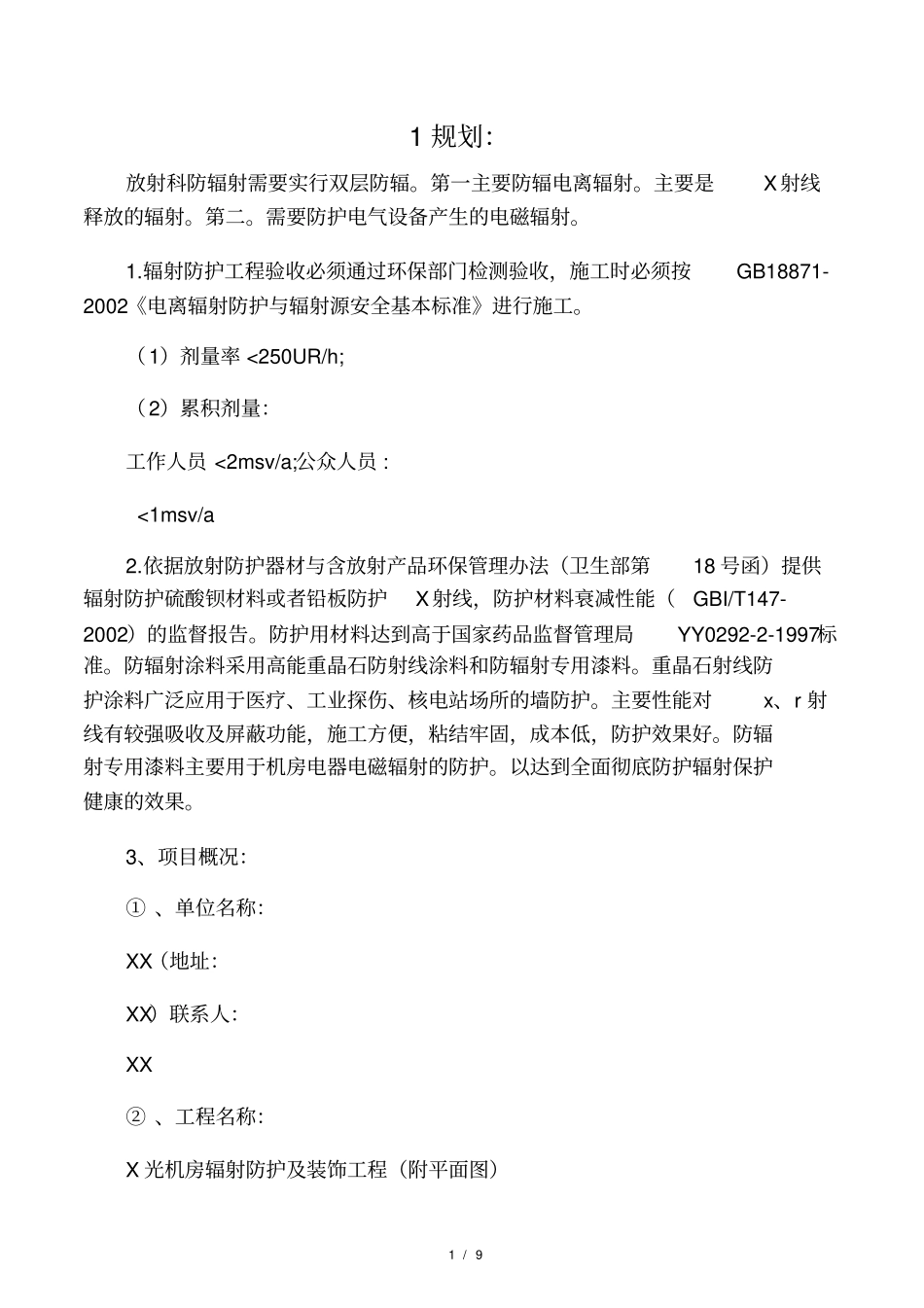

1/91规划：放射科防辐射需要实行双层防辐。第一主要防辐电离辐射。主要是X射线释放的辐射。第二。需要防护电气设备产生的电磁辐射。1.辐射防护工程验收必须通过环保部门检测验收，施工时必须按GB18871-2002《电离辐射防护与辐射源安全基本标准》进行施工。（1）剂量率<250UR/h;（2）累积剂量：工作人员<2msv/a;公众人员:<1msv/a2.依据放射防护器材与含放射产品环保管理办法（卫生部第18号函）提供辐射防护硫酸钡材料或者铅板防护X射线，防护材料衰减性能（GBI/T147-2002）的监督报告。防护用材料达到高于国家药品监督管理局YY0292-2-1997标准。防辐射涂料采用高能重晶石防射线涂料和防辐射专用漆料。重晶石射线防护涂料广泛应用于医疗、工业探伤、核电站场所的墙防护。主要性能对x、r射线有较强吸收及屏蔽功能，施工方便，粘结牢固，成本低，防护效果好。防辐射专用漆料主要用于机房电器电磁辐射的防护。以达到全面彻底防护辐射保护健康的效果。3、项目概况：①、单位名称：XX（地址：XX）联系人：XX②、工程名称：X光机房辐射防护及装饰工程（附平面图）2/9③、设备情况：④、工程性质：xx机房⑤、机房概况：A、一楼面积*****B、四周墙浇混层C、铅玻璃观察窗洞口尺寸：750mm×1050mmD、铅防护推拉门大、小门洞口尺寸：1500mm×2100mm900mm×2100mmE、铅防护推拉窗洞口尺寸：2100mm×2700mm×2二、机房辐射防护及装饰方案：1、墙体四周需增加2mmpb铅当量防护层，需粉刷硫酸钡粉20mm厚（相当于2MM铅当量防护），涂刷电磁辐射面漆。2、门、窗、铅玻璃铅当量≥2.5mmpb。3、机房内部装饰：①地面***，四周墙边***②墙体选用防辐射专用面漆③顶部轻钢龙骨，矿棉板吊顶涂刷防辐射专用面漆④xx部分：开门洞：，开铅玻璃观察窗洞口：3/9三、机房辐射防护工程造价：1、铅玻璃：2、铅玻璃四周铅玻防护及窗框铝塑板包边3、铅防护推拉大、小门：4、铅防护推拉大、小门门框5、铅防护推拉窗：6、防辐射专用涂料面漆（28元一平方）7、墙体硫酸钡粉水泥粉刷（900—5000元/吨）8、工程造价：XXX整（￥XXX.00元）医院放疗机房设计主要从屏蔽电磁波角度出发,要求该放疗机房底板、墙体、顶板设计均具有良好的屏蔽功能,而且混凝土设计要求质量密度不小于3400kg/m3,底板厚度设计为1500mm,墙板、顶板设计厚度均为1800mm,并且在薄弱部位增加了构造措施,要求在混凝土施工过程中不允许出现冷缝和降低防辐射功能的裂缝。针对该工程技术特点,需要从以下两方面进行有效控制。1.防辐射混凝土设计1.1在一般情况下抗辐射混凝土设计厚度为1200~1800mm,考虑到r射线是高能量、高频率的特点,所以混凝土的设计应具有一定的密度和厚度。根据本工程的实际情况,设计墙板、顶板厚度均为1800mm,从而在混凝土防辐射厚度方面满足设计规范要求,并最大限度满足使用功能的要求。1.2在放疗机房混凝土墙板上部设计了暗梁,高×宽=1800×1800mm,并且该暗梁的配筋率能够满足混凝土设计规范要求,提高了该构件边缘部位的抗裂性要求。4/91.3在暗梁的上部增设构造钢筋Φ14@200(见图2),这样大大提高了混凝土极限抗伸力,能够有效防止暗梁与顶板交接处裂缝的产生,从而提高了混凝土的屏蔽功能。1.4根据混凝土结构设计规范抗裂缝要求,在整个放疗机房顶板和底板配置Φ22、Φ20钢筋,中间设置Φ16、Φ14钢筋,混凝土墙板配置Φ18@200双向钢筋(见图3),从而在结构设计方面满足混凝土抗裂性要求。1.5在设计允许范围内钢筋保护层厚度取大值,并合理设置钢筋直径,使混凝土对钢筋的握裹力得到充分利用,有利于预防混凝土裂缝的产生。1.6按照通常设计做法要求混凝土强度为C30,考虑到本工程实际情况,放疗机房采用C40重混凝土,同时钢筋采用HRB335型。经查有关资料,粘结强度与混凝土强度大致成正比例关系,所以在设计方面采用大标号混凝土和带肋钢筋共同工作,对抑制混凝土裂缝有一定积极作用。1.7在混凝土墙体转角处设置Φ16@200双向抗裂钢筋,在混凝土结构设计方面有效防止了混凝土开裂现象(见图4)。2.施工方面2.1优选混凝土原材料2.1.1大体积混凝土裂缝的主要原因在于水泥水化过程中释放了大量的水化热,因此在混凝土施工中尽量使用低热或中热的矿渣硅酸盐水泥、火...
