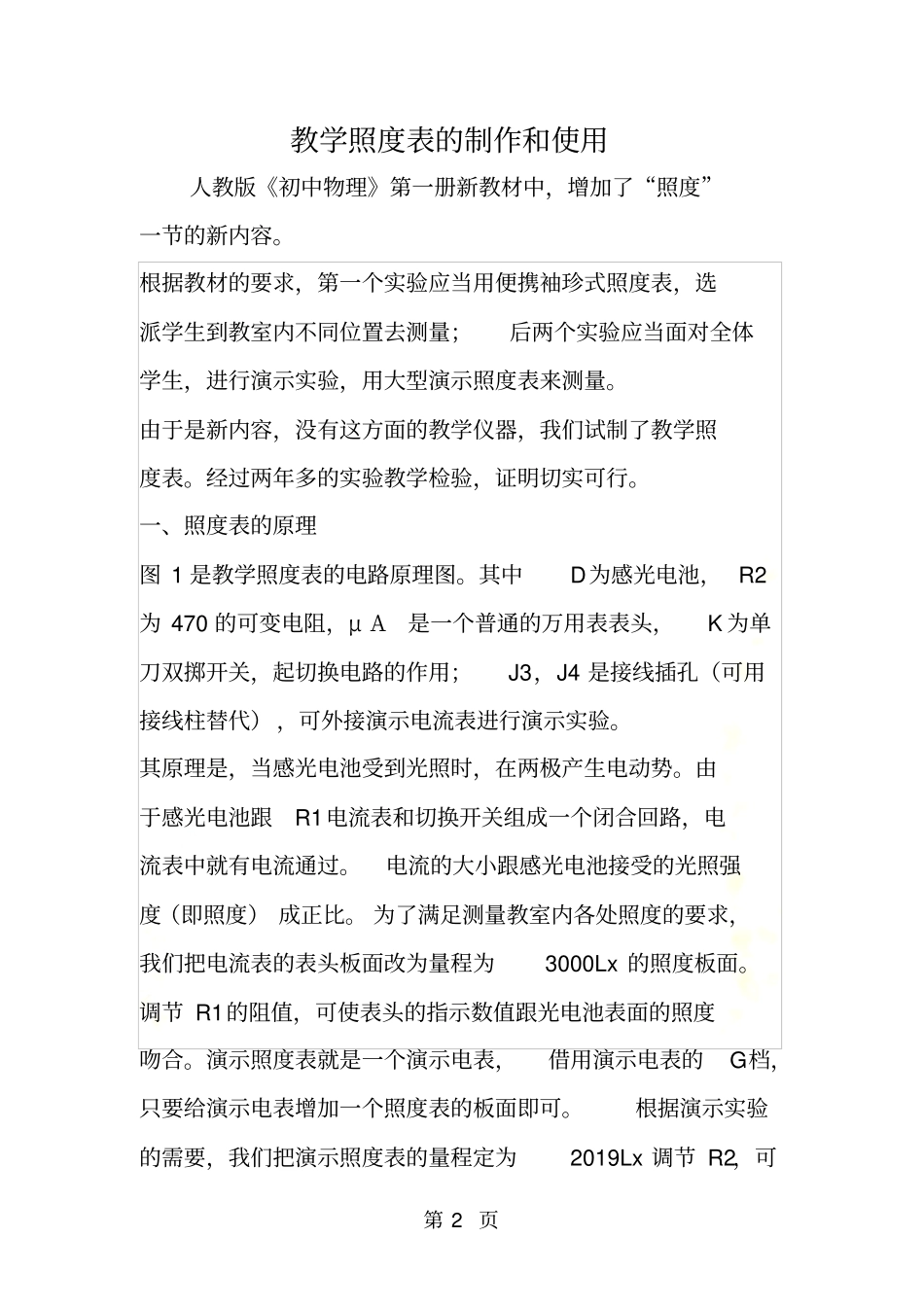

教学照度表的制作和使用第2页教学照度表的制作和使用人教版《初中物理》第一册新教材中，增加了“照度”一节的新内容。根据教材的要求，第一个实验应当用便携袖珍式照度表，选派学生到教室内不同位置去测量；后两个实验应当面对全体学生，进行演示实验，用大型演示照度表来测量。由于是新内容，没有这方面的教学仪器，我们试制了教学照度表。经过两年多的实验教学检验，证明切实可行。一、照度表的原理图1是教学照度表的电路原理图。其中D为感光电池，R2为470的可变电阻，μA是一个普通的万用表表头，K为单刀双掷开关，起切换电路的作用；J3，J4是接线插孔（可用接线柱替代），可外接演示电流表进行演示实验。其原理是，当感光电池受到光照时，在两极产生电动势。由于感光电池跟R1电流表和切换开关组成一个闭合回路，电流表中就有电流通过。电流的大小跟感光电池接受的光照强度（即照度）成正比。为了满足测量教室内各处照度的要求，我们把电流表的表头板面改为量程为3000Lx的照度板面。调节R1的阻值，可使表头的指示数值跟光电池表面的照度吻合。演示照度表就是一个演示电表，借用演示电表的G档，只要给演示电表增加一个照度表的板面即可。根据演示实验的需要，我们把演示照度表的量程定为2019Lx调节R2，可第4页感光电池跟小表头断开，而跟演示电流表的G档接通。演示照度表的灵敏度与小表的灵敏度是一样的，故而可以进行演示实验了。
