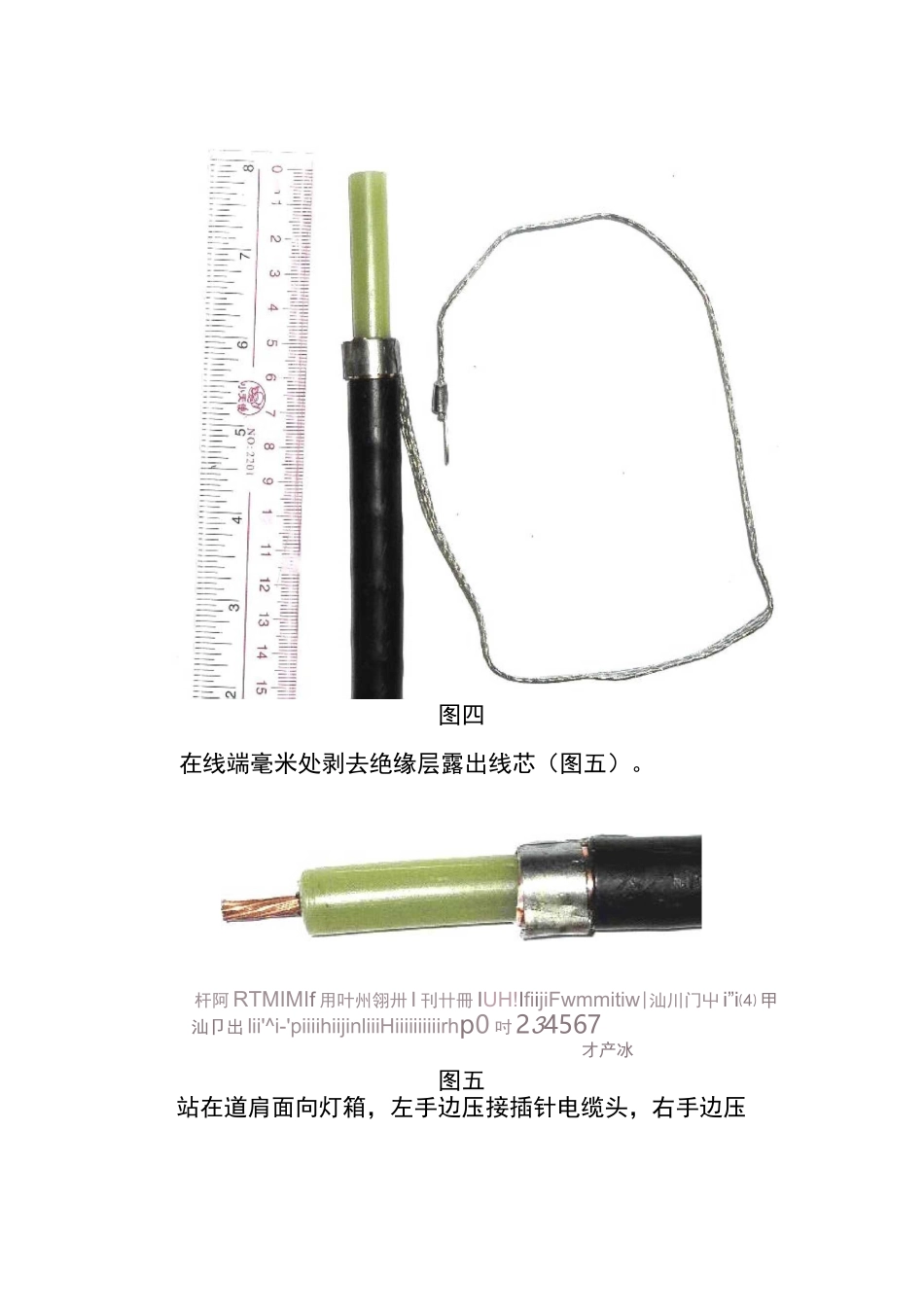

灯光电缆接头制作方法制作合格的型电缆接头，保证整个灯光回路的绝缘符合标准。适用范围本作业指导书适用于灯光维修电工，指导型灯光电缆接头的制作。工作职责严格执行飞行区作业要求，制作合格的型灯光电缆接头，保证飞行安全。具体规定和要求准备电缆头，配套电缆头紧固器、热缩套管、高压绝缘胶带、低压绝缘胶带、防水胶带和电缆头制作专用工具（图一）。检查上述原材料的完好性。图一电缆从灯箱底部穿线孔穿入灯箱内，注意电缆穿入时应顺畅，保证电缆无破损。然后剥去半导在电缆线头毫米处剥去电缆外层和铜皮（图二）。HNliimilifllltllill-ltHIIHii|NII|]!|ll川j-：l!：ilHi!|l：lLl>|!：-,.-I|：||：：!|；||-|-0的123^-5图二剥去毫米电缆外层露出铜皮（图三）。图三在铜皮上套上接地线铜圈，用工具夹紧体层（图四）。【|「山"卩Iplllllllgofi图四在线端毫米处剥去绝缘层露出线芯（图五）。杆阿RTMIMIf用叶州翎卅I刊卄冊IUH!IfiijiFwmmitiw|汕川门屮i”i⑷甲汕卩出lii'^i-'piiiihiijinliiiHiiiiiiiiiirhp0吋234567才产冰图五站在道肩面向灯箱，左手边压接插针电缆头，右手边压接插座电缆头，将内外层热缩管和旋紧器套在接头上（图六）用干净布除去线芯灰尘和油污。图六选用压接钳的毫米压模，压接二次（图七）。图七检查电缆头是否压接合格后，先用一条高压胶带包扎（图八），再用低压绝缘胶带包扎两层（图九），然后用防水胶带包扎（图十）。图八图九用兆欧表摇测图十电缆头压接处，用热缩套管热缩两次，内层热缩管长度为厘米，外层为厘米（图十一）。图十一检验
