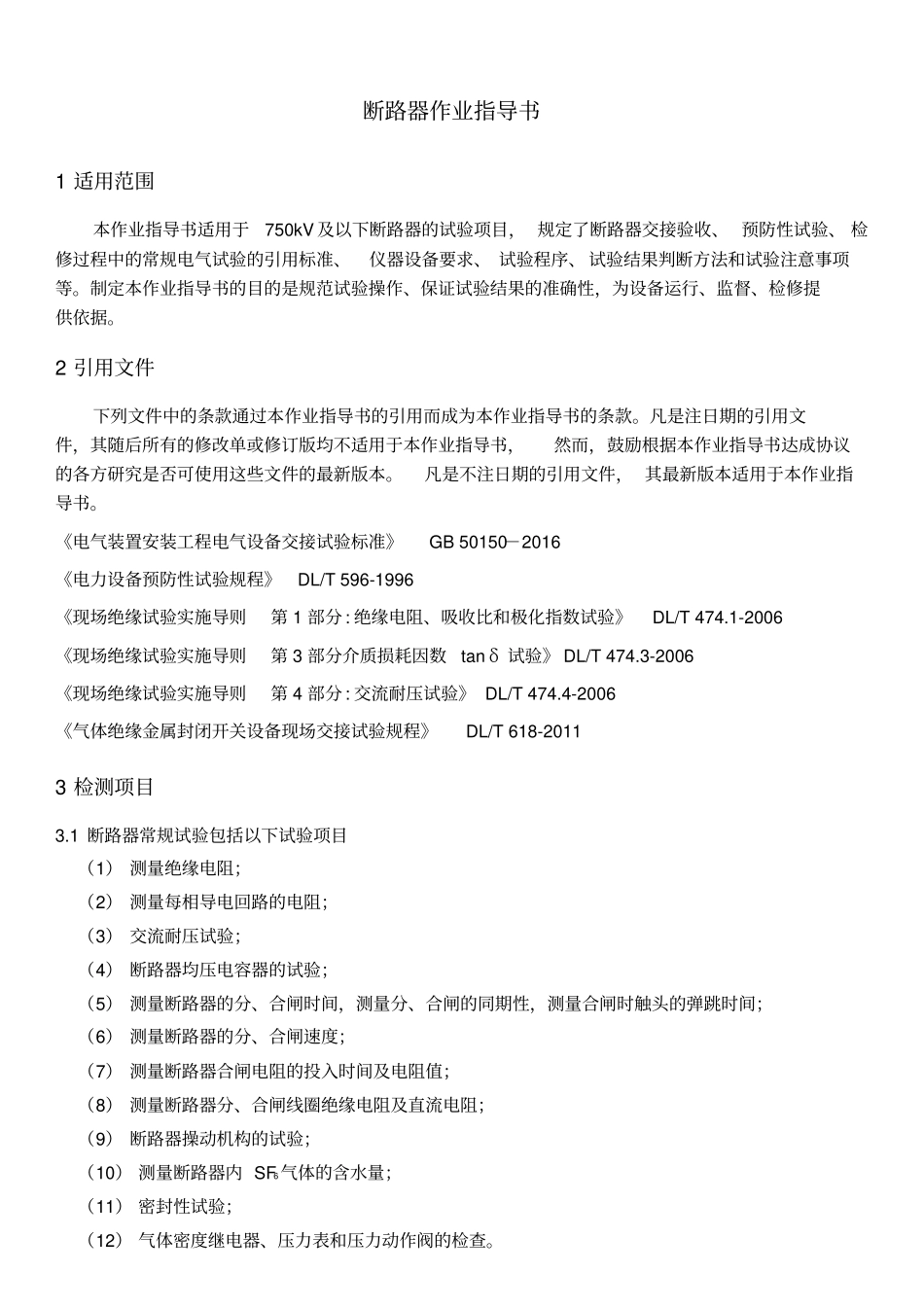

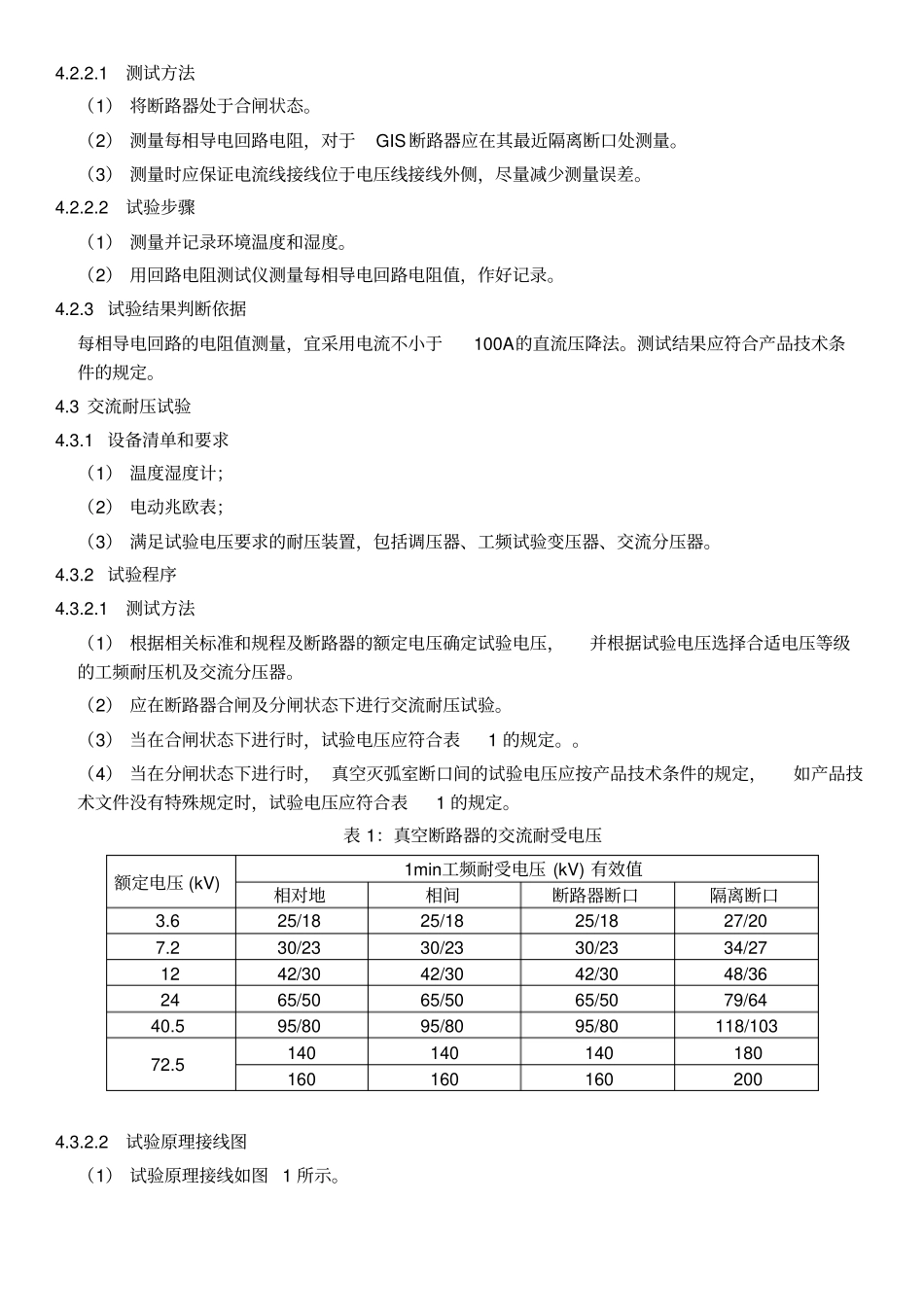

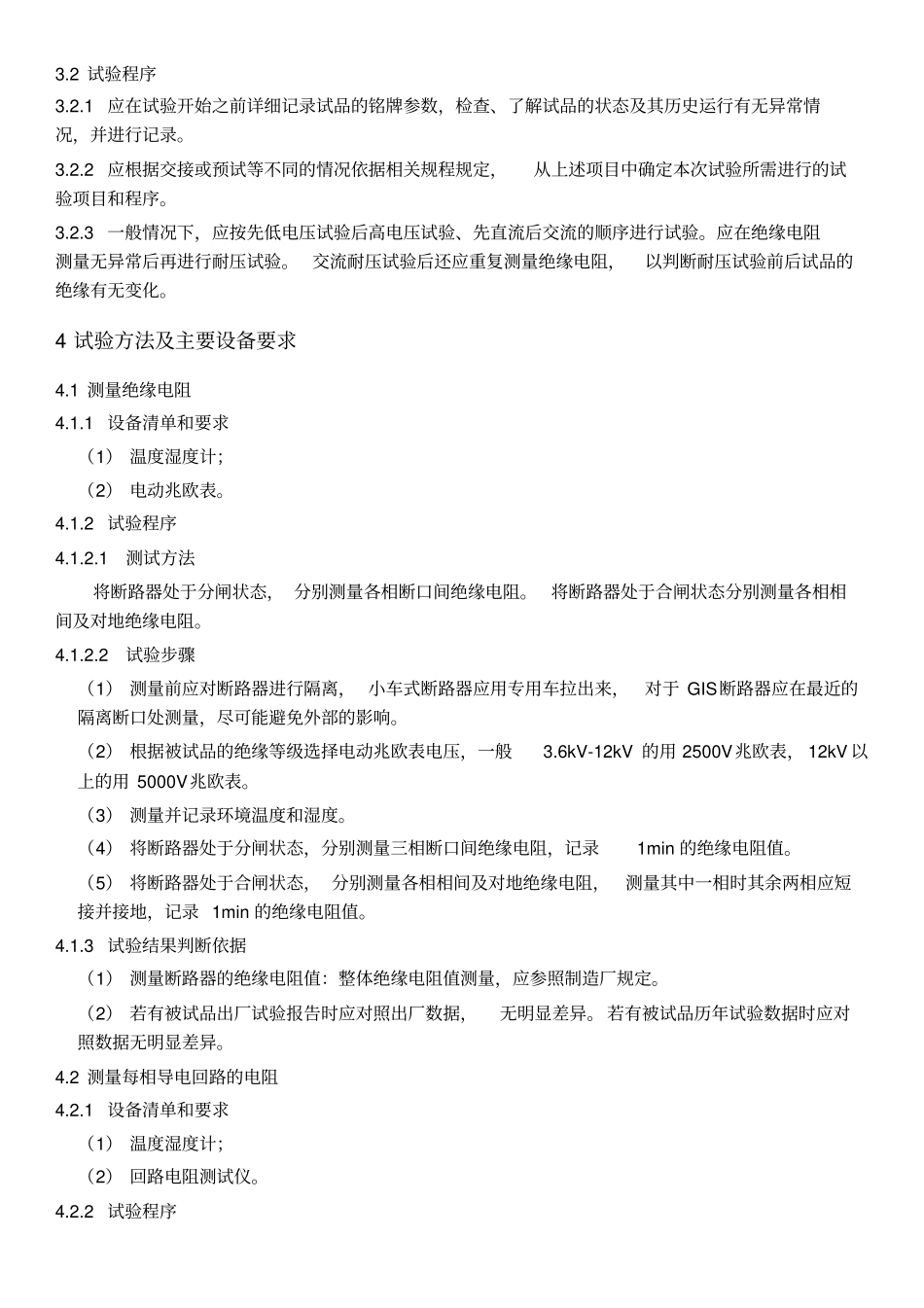

断路器作业指导书1适用范围本作业指导书适用于750kV及以下断路器的试验项目，规定了断路器交接验收、预防性试验、检修过程中的常规电气试验的引用标准、仪器设备要求、试验程序、试验结果判断方法和试验注意事项等。制定本作业指导书的目的是规范试验操作、保证试验结果的准确性，为设备运行、监督、检修提供依据。2引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本作业指导书。《电气装置安装工程电气设备交接试验标准》GB50150－2016《电力设备预防性试验规程》DL/T596-1996《现场绝缘试验实施导则第1部分:绝缘电阻、吸收比和极化指数试验》DL/T474.1-2006《现场绝缘试验实施导则第3部分介质损耗因数tanδ试验》DL/T474.3-2006《现场绝缘试验实施导则第4部分:交流耐压试验》DL/T474.4-2006《气体绝缘金属封闭开关设备现场交接试验规程》DL/T618-20113检测项目3.1断路器常规试验包括以下试验项目（1）测量绝缘电阻；（2）测量每相导电回路的电阻；（3）交流耐压试验；（4）断路器均压电容器的试验；（5）测量断路器的分、合闸时间，测量分、合闸的同期性，测量合闸时触头的弹跳时间；（6）测量断路器的分、合闸速度；（7）测量断路器合闸电阻的投入时间及电阻值；（8）测量断路器分、合闸线圈绝缘电阻及直流电阻；（9）断路器操动机构的试验；（10）测量断路器内SF6气体的含水量；（11）密封性试验；（12）气体密度继电器、压力表和压力动作阀的检查。3.2试验程序3.2.1应在试验开始之前详细记录试品的铭牌参数，检查、了解试品的状态及其历史运行有无异常情况，并进行记录。3.2.2应根据交接或预试等不同的情况依据相关规程规定，从上述项目中确定本次试验所需进行的试验项目和程序。3.2.3一般情况下，应按先低电压试验后高电压试验、先直流后交流的顺序进行试验。应在绝缘电阻测量无异常后再进行耐压试验。交流耐压试验后还应重复测量绝缘电阻，以判断耐压试验前后试品的绝缘有无变化。4试验方法及主要设备要求4.1测量绝缘电阻4.1.1设备清单和要求（1）温度湿度计；（2）电动兆欧表。4.1.2试验程序4.1.2.1测试方法将断路器处于分闸状态，分别测量各相断口间绝缘电阻。将断路器处于合闸状态分别测量各相相间及对地绝缘电阻。4.1.2.2试验步骤（1）测量前应对断路器进行隔离，小车式断路器应用专用车拉出来，对于GIS断路器应在最近的隔离断口处测量，尽可能避免外部的影响。（2）根据被试品的绝缘等级选择电动兆欧表电压，一般3.6kV-12kV的用2500V兆欧表，12kV以上的用5000V兆欧表。（3）测量并记录环境温度和湿度。（4）将断路器处于分闸状态，分别测量三相断口间绝缘电阻，记录1min的绝缘电阻值。（5）将断路器处于合闸状态，分别测量各相相间及对地绝缘电阻，测量其中一相时其余两相应短接并接地，记录1min的绝缘电阻值。4.1.3试验结果判断依据（1）测量断路器的绝缘电阻值：整体绝缘电阻值测量，应参照制造厂规定。（2）若有被试品出厂试验报告时应对照出厂数据，无明显差异。若有被试品历年试验数据时应对照数据无明显差异。4.2测量每相导电回路的电阻4.2.1设备清单和要求（1）温度湿度计；（2）回路电阻测试仪。4.2.2试验程序4.2.2.1测试方法（1）将断路器处于合闸状态。（2）测量每相导电回路电阻，对于GIS断路器应在其最近隔离断口处测量。（3）测量时应保证电流线接线位于电压线接线外侧，尽量减少测量误差。4.2.2.2试验步骤（1）测量并记录环境温度和湿度。（2）用回路电阻测试仪测量每相导电回路电阻值，作好记录。4.2.3试验结果判断依据每相导电回路的电阻值测量，宜采用电流不小于100A的直流压降法。测试结果应符合产品技术条件的规定。4.3交流耐压试验4.3.1设备清单和要求（1）温度湿度计；（2）电动兆欧表；（3）满足试验电压要求的耐压装置，包括调压器、工频试验变压器、交流分压器。4.3.2试验程序4.3.2.1测试方法（1）根据相关标准和...
