16.2探究串并联电路的电压规律VIP免费

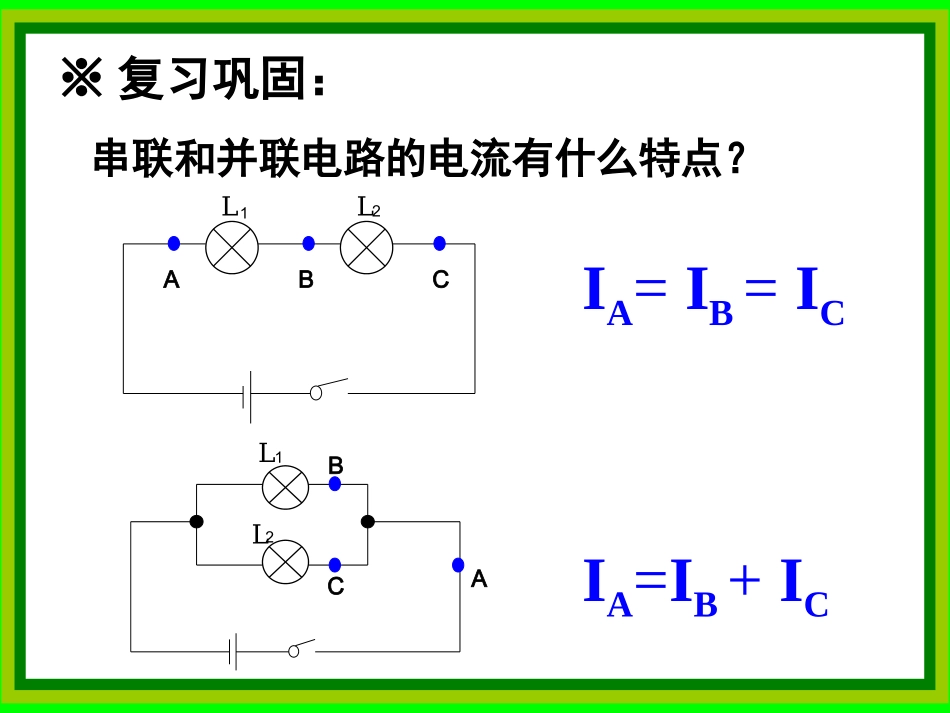

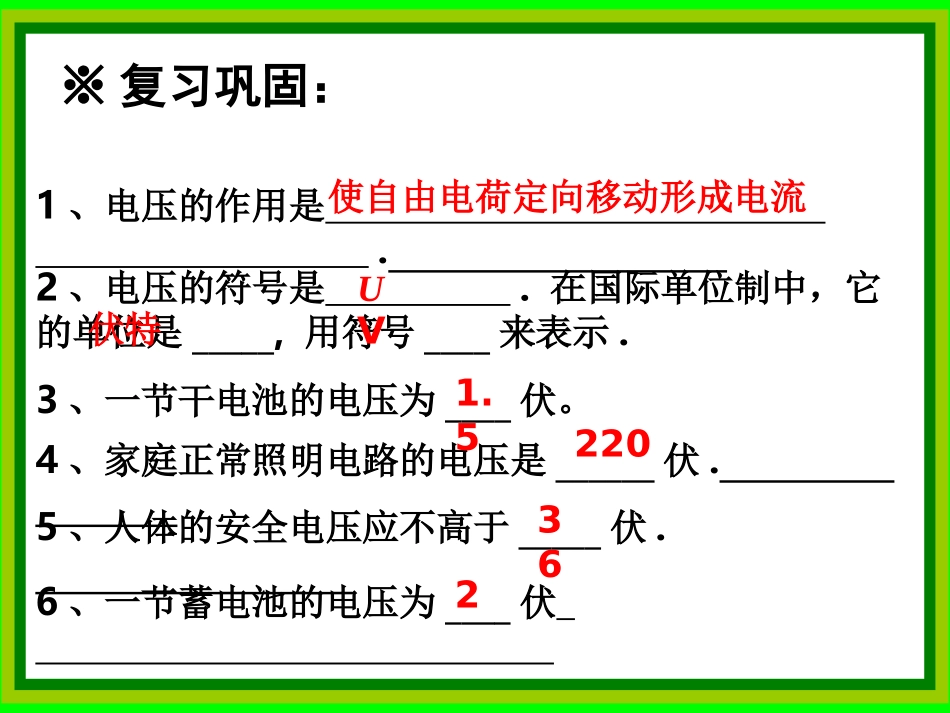

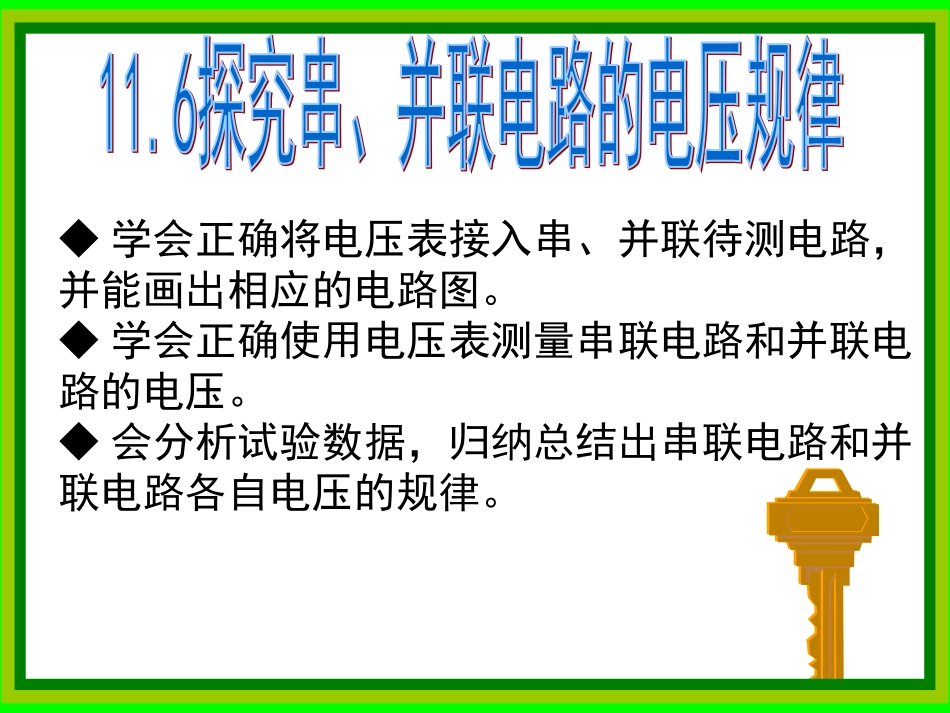

◆学会正确将电压表接入串、并联待测电路，并能画出相应的电路图。◆学会正确使用电压表测量串联电路和并联电路的电压。◆会分析试验数据，归纳总结出串联电路和并联电路各自电压的规律。IA=IB=IC※复习巩固：串联和并联电路的电流有什么特点？IA=IB+ICABCL1L2ABCL1L21、电压的作用是.2、电压的符号是.在国际单位制中，它的单位是_____,用符号____来表示.3、一节干电池的电压为____伏。4、家庭正常照明电路的电压是______伏.5、人体的安全电压应不高于_____伏.6、一节蓄电池的电压为____伏使自由电荷定向移动形成电流U伏特V1.5220362※复习巩固：2051015013315V量程0～3V时，分度值为0.1V电压表的示数为1.9V2051015013315V电压表的示数为13.5V量程为0～15V时，分度值为0.5V一、探究串联电路中电压的规律1、提出问题：串联电路中各点间的电压有什么关系？2、猜想与假设3、制定计划与设计实验4、进行实验收集数据5、分析与论证6、评估7、交流与合作提出问题在下图中，两个灯泡是串联接入电路的。那么在电路中的L1两端电压、L2两端的电压与L1、L2两端的总电压可能有什么样的关系？猜想与假设：……ABCL1L2UABUACUBC制定计划与设计实验分别把电压表接入图中L1两端、L2两端测出电压，然后测出L1、L2两端的总电压，看看测得的电压之间有什么关系？VVABCL1L2V进行实验收集数据L1L2分析与论证由数据我们可以看出：串联电路两端总电压等于各部分电路两端电压之和UABUACUBC观测对象灯泡L1两端的电压灯泡L2两端的电压L1和L2两端的总电压测量结果第一次第二次UABUACUBC=+/V/V/V评估、交流与合作为了确保实验结论的准确性和普遍性，实验设计应该考虑到：①多进行几次实验②每次实验选用不同的规格的小灯泡或其它用电器③改用不同电压的电源，④将用电器的个数由两个改为三个或更多。这样才能使实验结论更具有普遍性。二、探究并联电路中电压的规律1、提出问题：并联电路中各点间的电压有什么关系？2、猜想与假设3、制定计划与设计实验4、进行实验收集数据5、分析与论证6、评估7、交流与合作提出问题在下图中，两个灯泡是并联接入电路的。那么在电路中的L1两端、L2两端的电压与L1、L2两端的总电压可能有什么样的关系？猜想与假设L1L2……制定计划与设计实验分别把电压表接入图中L1两端、L2两端测出电压，然后测出L1、L2两端的总电压，看看测得的电压之间有什么关系？L1L2VVV进行实验收集数据L1L2分析与论证由数据我们可以看出：并联电路两端总电压等于各支路两端的电压评估、交流与合作观测对象灯泡L1两端的电压灯泡L2两端的电压L1和L2两端的总电压测量结果第一次第二次U1UU2/V/V/VU1UU2==1、如图，闭合开关后，电压表V的示数是14V，电压表V1的示数是8V，那么电压表V2的示数应该是多少？VVABCL1L2V12课堂练习U1UU2==-14V-8V=6V解：答：电压表V2的示数是6V。2、如图所示，电源电压为3V，电压表的示数为1V，则灯泡L1和L2两端的电压分别为（）A1V、2VB1V、1VC2V、1VD无法确定C3、一种节日小彩灯是由多个小灯泡串联而成的，若每个彩灯上标注的正常工作电压是12V，则应将个彩灯（填“串”或“并”）联接在家庭电路两端。19串2、若将20只相同的小灯泡串联接在220V的电路中，每只小灯泡两端的电为V，若将20只相同的小灯泡并联接在110V的电路中，每只小灯泡两端的电压为V。111104、在图6-15所示的电路图中，能用电压表正确测出灯Ll两端电压的是（）ABCDD5、如图电路中当闭合开关后，电路正常工作，两只电压表指针位置如右图，则L1、L2两端的电压分别是（）VL2A、4.8V1.2VB、6V1.2VC、1.2V6VD、1.2V4.8VAV1V2L11、串联电路两端总电压等于各部分电路两端电压之和。UABUACUBC=+2、并联电路两端总电压等于各支路两端的电压U1UU2==表达式为：表达式为：防止废旧电池对环境的危害废旧电池中含有重金属镉、铅、汞、镍、锌等，其中镉、铅、汞是对人体危害较大的物质。我国是世界上头号干电池生产和消费大国，电池污染现象不容乐观。巩固提高6、如图.当开关闭合后，用电压表测a、b两点间电压时示数为15V，测得a、c间电压为11V，测得b、d间电压为9V，则L1、L2、L3两端电压分别为（）A、4V，5V，6VB、6V，5V，4VC...
