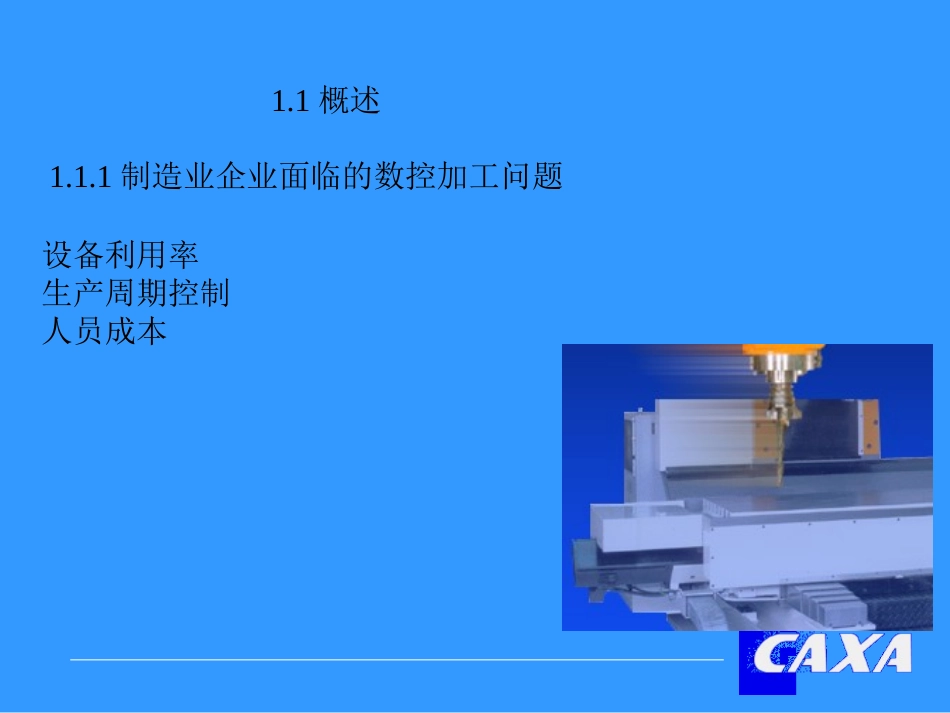

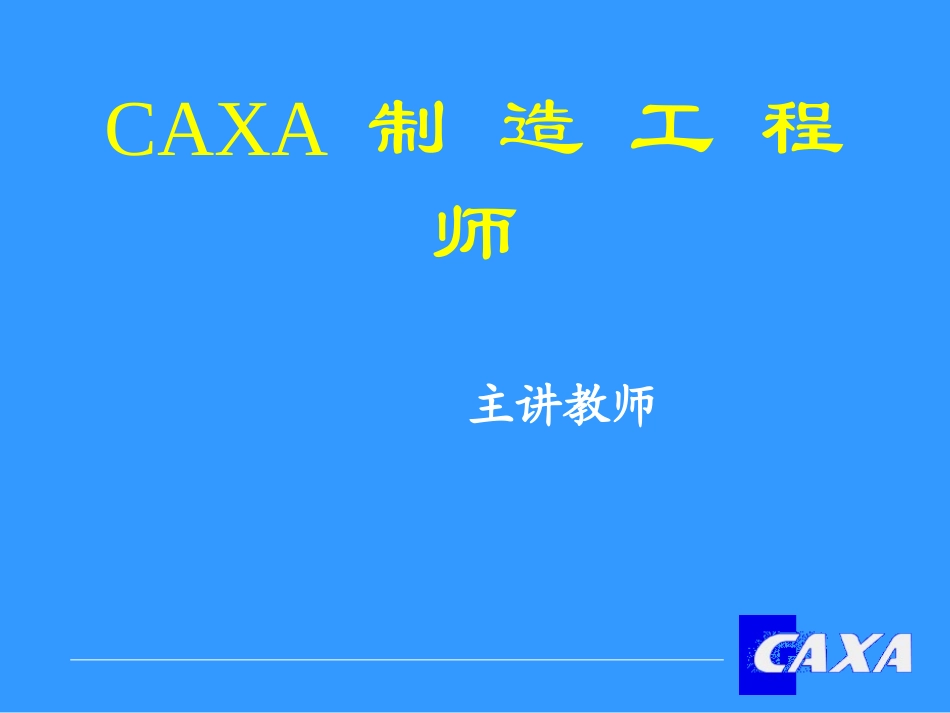

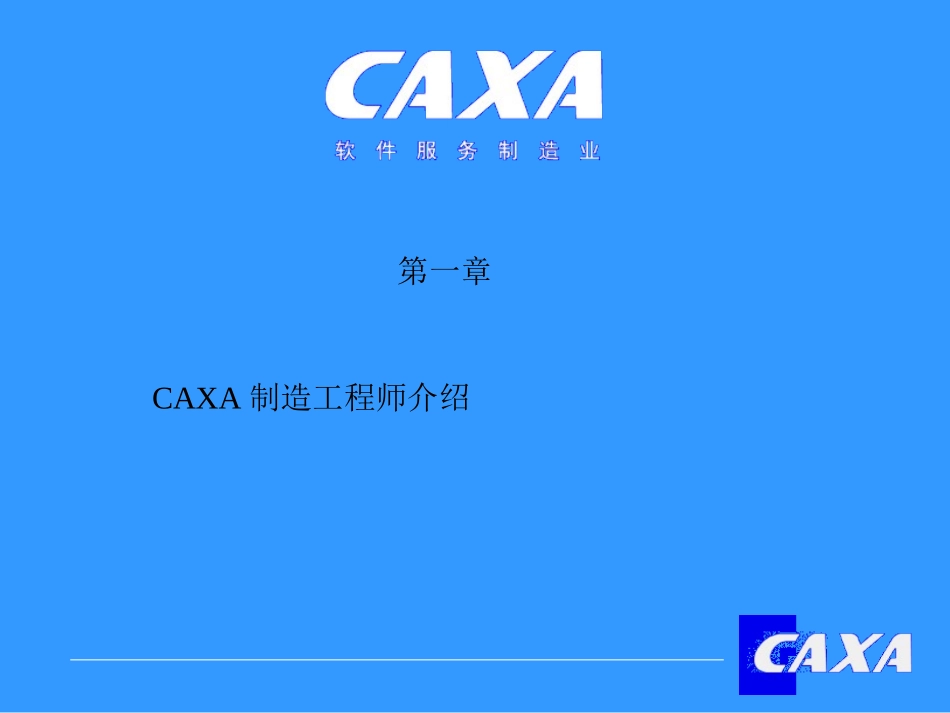

CAXA制造工程师主讲教师CAXA制造工程师介绍第一章1.1概述1.1.1制造业企业面临的数控加工问题设备利用率生产周期控制人员成本CAXA协同管理产品数据数控代码机床资源库刀具库CAXA电子图板CAXA实体设计CAXA制造工程师CAXA线切割CAXA数控车CAXA模具雕刻CAXA多路DNCCAXA网络DNCCAXA图形编控系统1.1.2CAXA制造解决方案产品构成1.1.3《CAXA制造工程师》的必要性“数控工艺员”的培训结合我院情况CAXA制造工程师是卓越的计算机辅助制造（CAM）软件，面向复杂形状的零件和型腔类模具，适用于2~5轴数控加工中心和数控铣床的加工编程。加工效率高加工质量好1.1.4CAXA制造工程师的应用加工效率高、加工质量好易学易用造型功能强、面向复杂型面数据接口好、沟通无阻可视化沟通、交流管理顺畅加工效率高加工质量好1.1.5CAXA制造工程师的主要特点专用接口：Pro-ECATIAAutoCADPARASOLIDACIS……数据接口设计构想设计图纸CAD模型加工代码反读扫描、测量数据虚拟现实CAD模型效果图G代码工程分析NC数控加工实体、曲面混合造型工程图纸工艺单加工仿真加工经验加工经验1.1.6CAXA制造工程师应用流程第二章《CAXA制造工程师》功能简介基于实体的三维参数化特征造型复杂曲线曲面造型曲面实体混合造型分模复杂形状设计特征造型：拉伸旋转导动放样倒角过渡拔模抽壳筋板打孔参数化的设计手段，可以实现设计结果的任意修改。复杂形状设计—特征造型复杂曲线曲面造型直纹面，旋转面，放样面，导动面，边界面，管道面，网格面…多种曲面构造方式多种曲面过渡，曲面拼接，曲面延伸，曲面缝合，曲面裁剪…可以对曲面任意操作自由曲线，公式曲线，曲面交线，曲面投影线等多种曲线生成方式,确保提供复杂造型所需要的条件。复杂形状设计—曲线曲面造型提供了曲面裁剪实体，曲面加厚生成实体，曲面缝合成实体，曲面并入实体等功能。大大提高基于实体的复杂造型能力。满足零件细节设计要求。复杂形状设计—曲面实体混合造型实体零件分模分模时根据收缩率计算。根据分模线分模。针对复杂分模，提供曲面分模方式。复杂形状设计-分模高效率、高速度的加工轨迹丰富的工艺控制直观的加工仿真加工工艺清单通用后置处理知识加工数控编程、加工粗加工7种粗加工方式，适合不同特性的零件加工区域式粗加工等高线粗加工扫描线粗加工摆线式粗加工插铣式粗加工等壁厚粗加工导动线粗加工半精/精加工提供9种精加工方式：参数线精加工等高线精加工扫描线精加工三位偏置精加工浅平面精加工限制线精加工导动线精加工轮廓线精加工深腔侧壁精加工共提供3种补加工功能：等高线补加工：自动识别零件粗加工后的残余部分，生成针对残余部分的中间加工轨迹。可以避免已加工部分的空走刀。区域式补加工：针对前一道工序加工后的残余量区域进行补加工的功能。笔式清根加工：生成角落部分的补加工刀具轨迹。补加工槽加工共提供2种槽加工功能：扫描式铣槽：生成扫描式铣槽曲线式铣槽：生成曲线式铣槽其他加工另外还有2种加工功能:工艺孔加工孔加工可以根据模板生成整个加工的毛坯，模型，轨迹清单；可以生成加工统计汇总清单。各种清单格式是可以定制的。加工工艺清单加工仿真验证模块。对加工过程进行模拟仿真。仿真过程中可以随意放大、缩小、旋转，便于观察细节。能显示多道加工轨迹的加工结果。仿真过程中可以调节仿真速度。仿真过程中可以检查刀柄干涉、快速移动过程(G00)中的干涉、刀具无切削刃部分的干涉情况。可以把切削仿真结果与零件理论形状进行比较，切削残余量用不同的颜色区分表示。加工仿真多道工序仿真结果仿真结果与模型对比仿真干涉检查刀柄显示及干涉检查支持各种主流机床控制系统扩充定义针对各种控制系统的后置格式直接生成G代码，无需中间文件转换自动换刀，冷却液开关设定加工代码格式设定，匹配各种机床支持机床固定循环，提高代码效率支持机床G41/G42刀具自动补偿SIEMENSFANUCFIDIAMITSUBISHIFAGORCINCINNATIOKUMANUM华中数控………后置处理具有钻孔、深孔钻、镗孔、攻丝等钻孔功能，利用机床固定循环。提供刀具轨迹编辑功能，实现刀具轨迹的裁剪、反向、刀位点增加删除和移动等等其它加工辅助功能在不同的加工平面...
