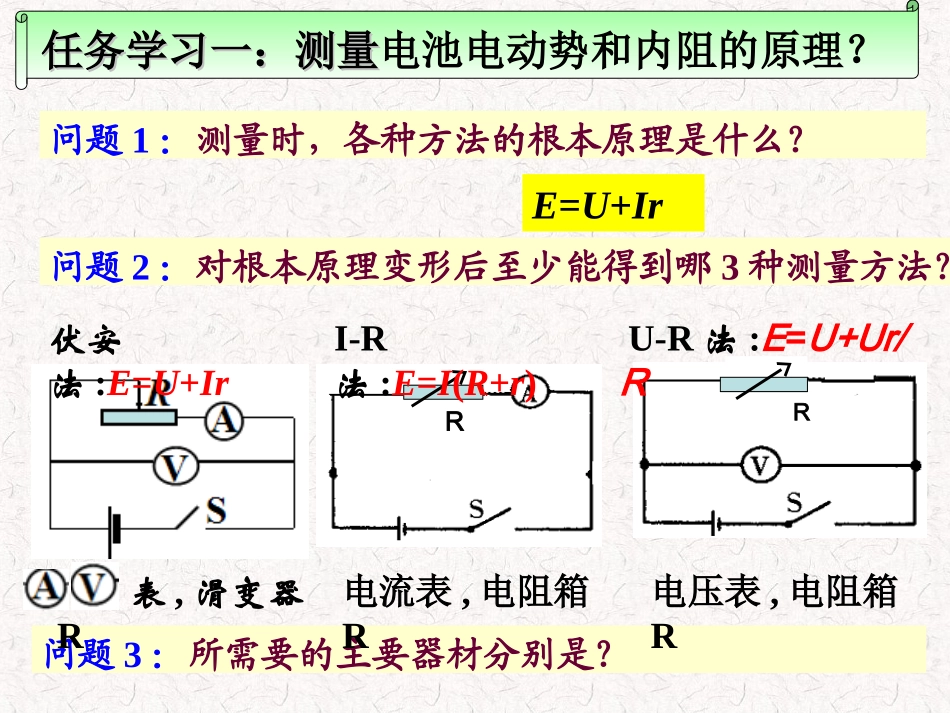

2.10实验:测定电池的电动势和内阻第二章恒定电流高二物理备课组问题1：测量时，各种方法的根本原理是什么？任务学习一：测量任务学习一：测量电池电动势和内阻的原理？问题2：对根本原理变形后至少能得到哪3种测量方法？RRE=U+Ir伏安法:E=U+IrI-R法:E=I(R+r)U-R法:E=U+Ur/R问题3：所需要的主要器材分别是？表,滑变器R电流表,电阻箱R电压表,电阻箱R问题1：结合化学知识及课本，说明水果电池的正负极?内阻r的特点？优缺点？可用其他电池替代吗？任务学习二：实验测量基本流程任务学习二：实验测量基本流程？问题2：若选择伏安法测干电池E及r,实验的基本步骤？(1)仪器选择:：安培表：_________伏特表:____________滑动变阻器:________________________(2)按原理图连接实物图：vA铜(铁)丝为正(负),内阻较大,易测但不稳定。可用旧干电池代替。把变阻器的滑片移到。闭合开关，调节变阻器，使电流表有明显示数，记录一组电流表和电压表的示数，用同样的方法测量并记录几组U，I值。123456U/V1.371.321.241.181.101.05I/A0.120.200.310.320.500.57记录的电流值怎么变化？为什么？(3)保护电路:(4)开始测量:(5)断开电键，整理好器材任务学习二：实验测量基本流程任务学习二：实验测量基本流程？U/I/从图像读出E=Vr=ΩE=U1+I1rE=U2+I2rE=U3+I3rE=U3+I3r......E1，r1E2，r2E和r问题3：数据如何处理？有几种处理方法？方法一：公式法方法二：图象法I(A)U(V)0.121.370.201.320.311.240.351.200.501.100.571.05······1.001.101.201.301.401.50EIUr任务学习三：误差探究任务学习三：误差探究问题4：预测一下实验误差可能来自哪些方面？偶然误差：来自电表读数、作图描点等操作。系统误差：来自电流表分压作用或电压表分流作用.问题4：系统误差如何分析？有几种分析方法？E测r公式法图像法思考与讨论：1、如果实验室准备有新旧电池在该实验中选用什么电池更好一些？试说明理由。使用旧电池好，这样路端电压变化明显，实验误差小2、在实验过程中通电电流能否太大？若电流太大对实验会有什么影响？电流能否太小？太小又会如何？3、为了不使通过电源的电流时间太长，在实验过程中开关应如何使用？不能，I太大，电池老化严重，内阻很快变大电流太小，电压变化不明显，误差大读数要快，读完立即断开*要测出不小于6组Ｉ、Ｕ数据，且变化范围要大一些*本实验在电键闭合前，变阻器滑片应置于阻值最大位置处*画U--I图线时，纵轴的刻度可以不从零开始，而是根据测得的数据从某一恰当的值开始（但横坐标必须从0开始)但这时图线与横轴的交点不再是短路电流，而图线与纵轴的截距仍为电动势E，图线的斜率的绝对值仍为内阻r.另外一些注意事项：例1．用如图甲所示的电路来测量电池电动势和内电阻，根据测得的数据作出了如图乙所示的U－I图线，由图可知()．甲乙A．电池电动势的测量值是1.40VB．电池内阻的测量值是3.50ΩC．外电路发生短路时的电流为0.40AD．电压表的示数为1.20V时电流表的示数I′＝0.20AAD小试牛刀小试牛刀例2.在测定电源的电动势和内阻的实验中,待测电池、开关和导线配合下列哪组仪器,可以达到测定目的（）A.一只电流表和一个滑动变阻器B.一只电流表和一只电压表C.一只电流表和一个电阻箱D.一只电压表和一个电阻箱CD例3.如图所示,下列关于误差说法，正确的是()A.由于电流表的分压作用，使r的测量值小于真实值；B.由于电流表的分压作用，使r的测量值大于真实值；C.由于电压表的分流作用，使r的测量值小于真实值；D.由于电压表的分流作用，使r的测量值大于真实值；vAC
