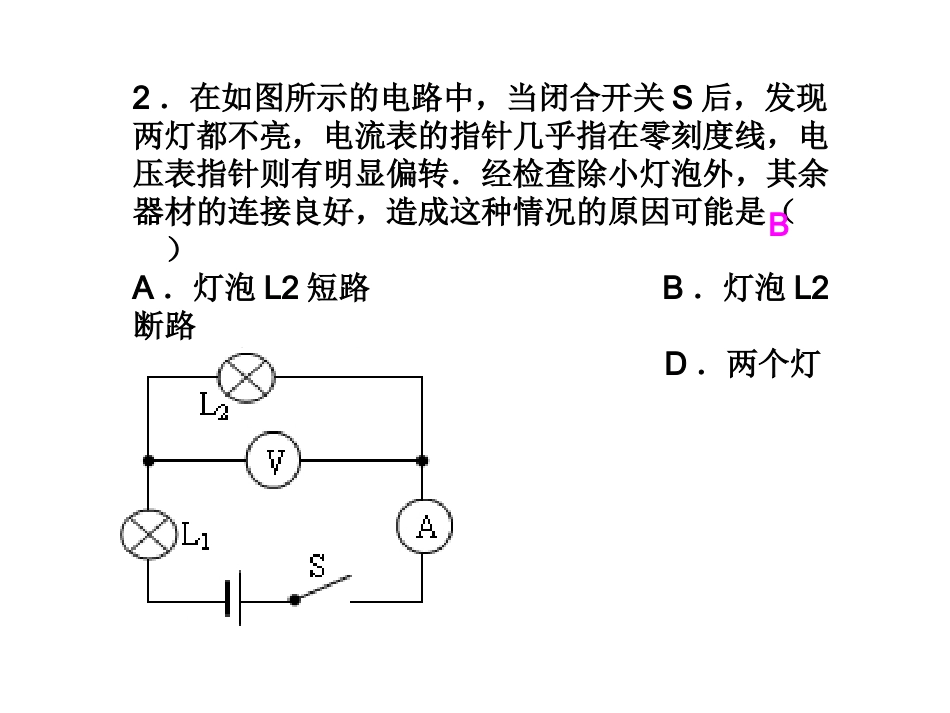

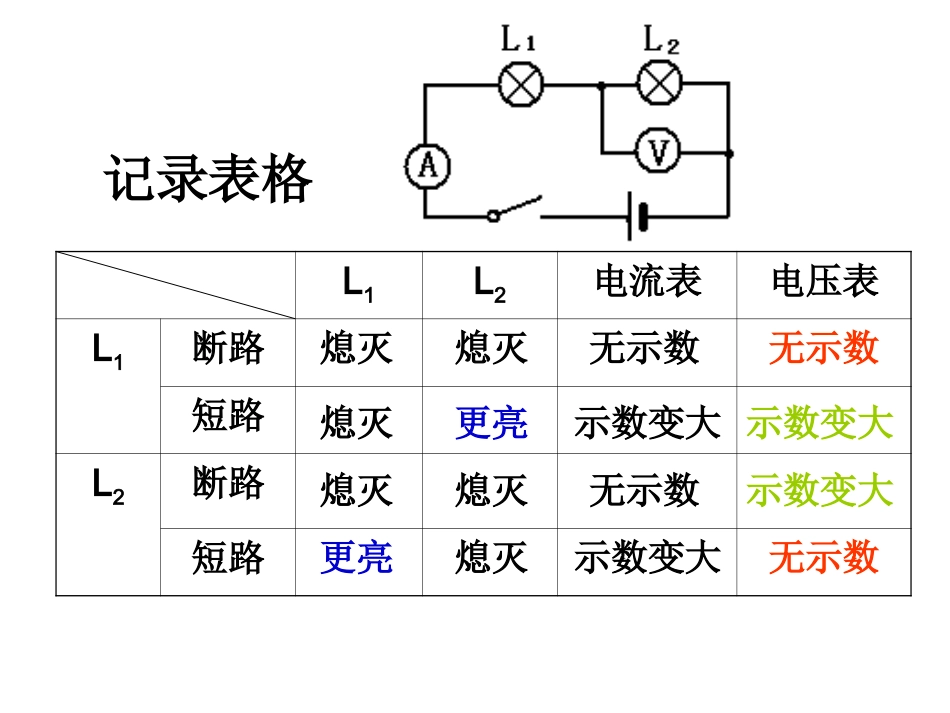

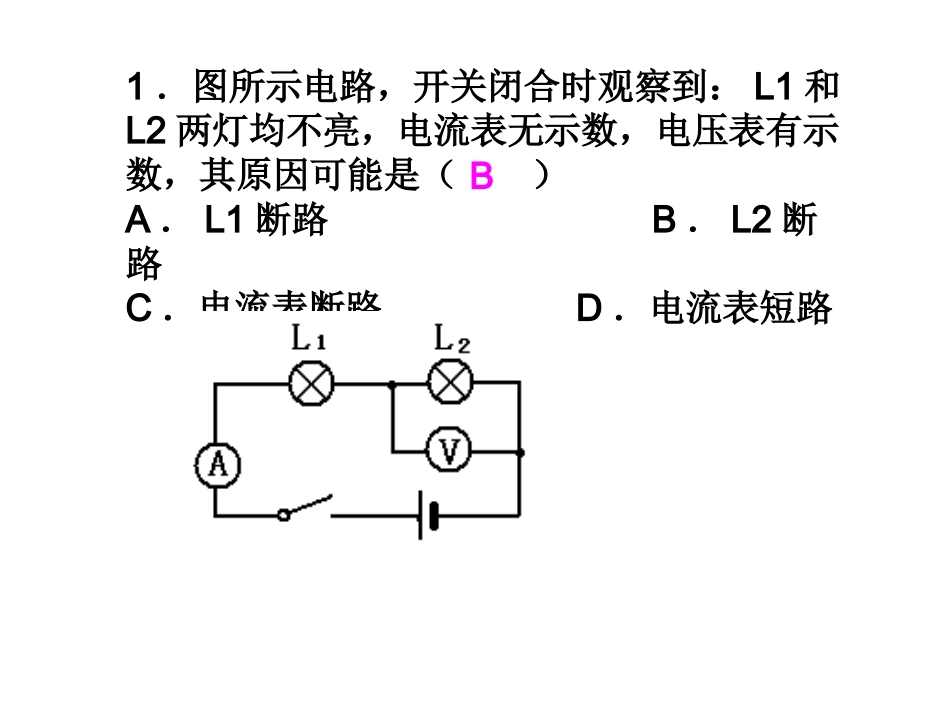

L1L2电流表电压表L1断路短路L2断路短路记录表格熄灭熄灭熄灭熄灭熄灭熄灭更亮更亮无示数无示数无示数无示数示数变大示数变大示数变大示数变大1．图所示电路，开关闭合时观察到：L1和L2两灯均不亮，电流表无示数，电压表有示数，其原因可能是（）A．L1断路B．L2断路C．电流表断路D．电流表短路B2．在如图所示的电路中，当闭合开关S后，发现两灯都不亮，电流表的指针几乎指在零刻度线，电压表指针则有明显偏转．经检查除小灯泡外，其余器材的连接良好，造成这种情况的原因可能是（）A．灯泡L2短路B．灯泡L2断路C．灯泡L1断路D．两个灯泡都断路B3．如图所示，电源电压不变，闭合开关，电路正常工作．一段时间后发现，其中一个电压表的示数变大，故障原因可能是（）A．电阻R可能发生短路B．电灯L可能发生断路C．电阻R可能发生断路D．电压表V2损坏4．如图，电源电压不变，两只电表均完好．开关S闭合后，发现只有一只电表的指针发生偏转，若电路中只有一个灯泡出现了故障，则可能是（）A．电压表指针发生偏转，灯泡L1短路B．电压表指针发生偏转，灯泡L1断路C．电流表指针发生偏转，灯泡L2短路D．电流表指针发生偏转，灯泡L2断路5．如图所示，开关S闭合后，L1和L2都不发光，将电压表并联在ab之间时，电压表示数为0，将电压表并联在bc之间时，电压表示数较大，若电路中只有一处故障，则该故障可能是（）A．L2断路B．L2短路C．L1断路D．L1短路6．如图所示的电路中，电源电压保持不变．闭合开关S，电路工作正常，过了一会儿，灯L熄灭，两个电表只有一个电表的示数变小，则下列判断中正确的是（）A．灯L断路B．灯L短路C．电阻R断路D．电阻R短路7．如图所示电路中，电源电压保持不变，当开关S闭合，电路正常工作一段时间后，其中一盏灯突然熄灭，两只电表的示数均保持不变．出现这种现象的可能原因是（）A．灯L1断路B．灯L1短路C．灯L2断路D．灯L2短路8．如图所示，闭合开关后，两盏灯均不亮，电压表示数为零，产生这一现象的原因可能是（）A．L1短路B．L1断路C．L2短路D．L2断路9．（2012•菏泽）小明同学按照如图所示的电路“研究串联电路中电流、电压的特点”，当开关闭合时，灯L1亮，灯L2不亮，电流表和电压表均有示数．则故障原因可能是（）A．L1断路B．L1短路C．L2断路D．L2短路
