高中物理选修3-1恒定电流测试题(含答案)VIP免费

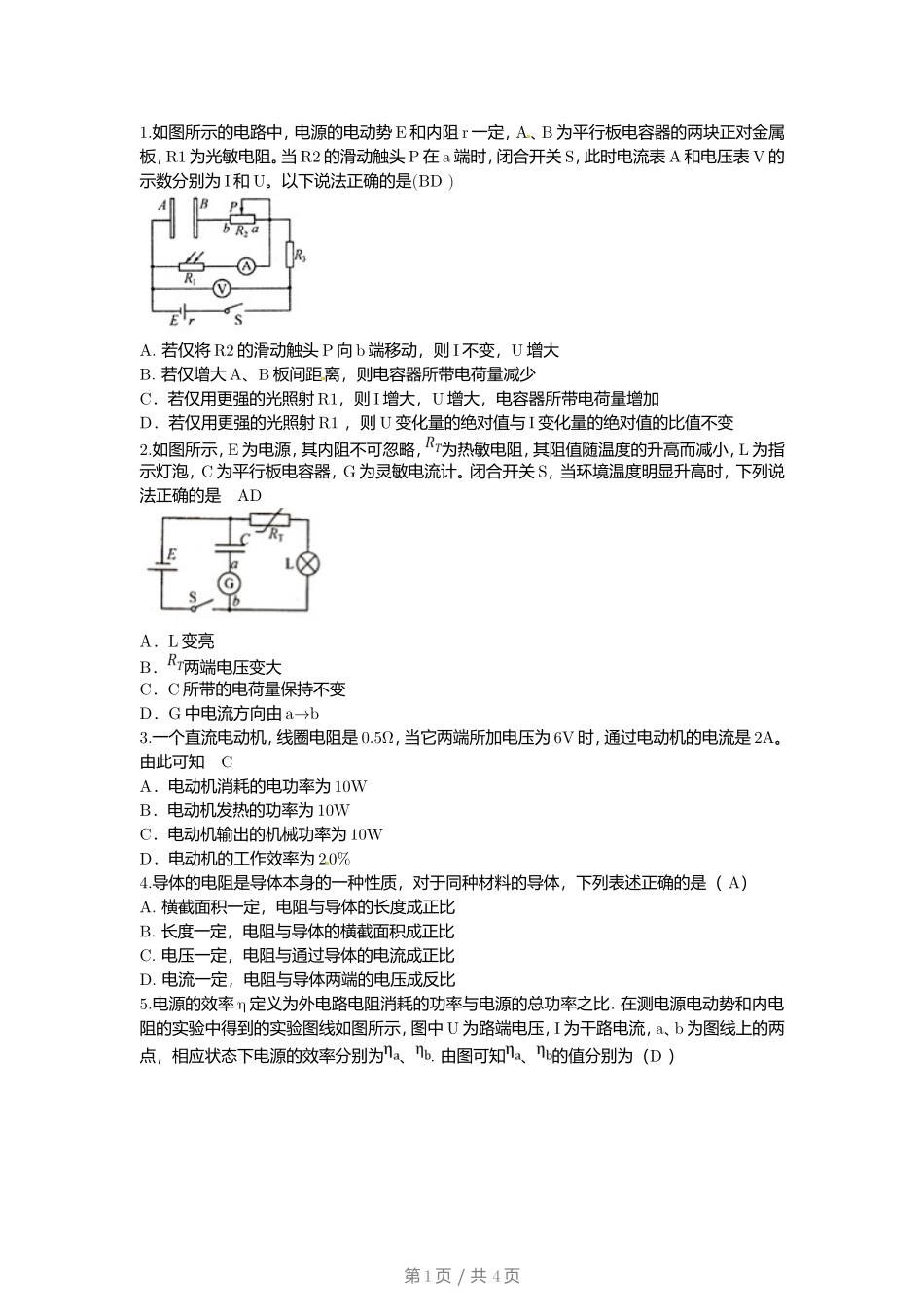

1.如图所示的电路中，电源的电动势E和内阻r一定，A、B为平行板电容器的两块正对金属板，R1为光敏电阻。当R2的滑动触头P在a端时，闭合开关S，此时电流表A和电压表V的示数分别为I和U。以下说法正确的是(BD)A.若仅将R2的滑动触头P向b端移动，则I不变，U增大B.若仅增大A、B板间距离，则电容器所带电荷量减少C．若仅用更强的光照射R1，则I增大，U增大，电容器所带电荷量增加D．若仅用更强的光照射R1，则U变化量的绝对值与I变化量的绝对值的比值不变2.如图所示，E为电源，其内阻不可忽略，为热敏电阻，其阻值随温度的升高而减小，L为指示灯泡，C为平行板电容器，G为灵敏电流计。闭合开关S，当环境温度明显升高时，下列说法正确的是ADA．L变亮B．两端电压变大C．C所带的电荷量保持不变D．G中电流方向由a→b3.一个直流电动机，线圈电阻是0.5Ω，当它两端所加电压为6V时，通过电动机的电流是2A。由此可知CA．电动机消耗的电功率为10WB．电动机发热的功率为10WC．电动机输出的机械功率为10WD．电动机的工作效率为20%4.导体的电阻是导体本身的一种性质，对于同种材料的导体，下列表述正确的是（A）A.横截面积一定，电阻与导体的长度成正比B.长度一定，电阻与导体的横截面积成正比C.电压一定，电阻与通过导体的电流成正比D.电流一定，电阻与导体两端的电压成反比5.电源的效率η定义为外电路电阻消耗的功率与电源的总功率之比.在测电源电动势和内电阻的实验中得到的实验图线如图所示，图中U为路端电压，I为干路电流，a、b为图线上的两点，相应状态下电源的效率分别为、.由图可知、的值分别为（D）第1页/共4页A.、B.、C.、D.、6.图为测量某电源电动势和内阻时得到的U-I图线.用此电源与三个阻值均为3Ω的电阻连接成电路，测得路端电压为4.8V.则该电路可能为（B）7.某同学设计了一个转向灯电路（如图），其中L为指示灯，、分别为左、右转向灯，S为单刀双掷开关，E为电源.当S置于位置1时，以下判断正确的是（A）A.L的功率小于额定功率B.亮，其功率等于额定功率C.亮，其功率等于额定功率D.含L支路的总功率较另一支路的大8.如图所示电路，电源内阻不可忽略.开关S闭合后，在变阻器的滑动端向下滑动的过程中（A）A.电压表与电流表的示数都减小B.电压表与电流表的示数都增大C.电压表的示数增大，电流表的示数减小D.电压表的示数减小，电流表的示数增大9.在右图的闭合电路中，当滑片P向右移动时，两电表读数的变化是（B）第2页/共4页A.变大，变大B.变小，变大C.变大，变小D.变小，变小10.如图所示是一实验电路图.在滑动触头由a端滑向b端的过程中，下列表述正确的是（A）A.路端电压变小B.电流表的示数变大C.电源内阻消耗的功率变小D.电路的总电阻变大11.如图所示，M、N是平行板电容器的两个极板，为定值电阻，、为可调电阻，用绝缘细线将质量为m、带正电的小球悬于电容器内部.闭合电键S，小球静止时受到悬线的拉力为F.调节、，关于F的大小判断正确的是（B）A.保持不变，缓慢增大时，F将变大B.保持不变，缓慢增大时，F将变小C.保持不变，缓慢增大时，F将变大D.保持不变，缓慢增大时，F将变小12.有一个电动势为3V、内阻为1Ω的电源,下列电阻与其连接后,使电阻的功率大于2W,且使得电源的效率大于50%的是(C)A.0.5ΩB.1ΩC.1.5ΩD.2Ω13.如图所示电路中，4个电阻阻值均为R，电键S闭合时，有质量为m带电量为q的小球静止于水平放置的平行板电容器的正中间。现断开电键S，则下列说法正确的是（ABC）A．小球带负电B．断开电键后电容器的带电量减小C．断开电键后带电小球向下运动D．断开电键后带电小球向上运动14.某同学利用如图1所示电路来测量电阻Rx的阻值。将电阻箱接入a、b之间，闭合电键。适当调节滑动变阻器Rˊ后保持其阻值不变。依次改变电阻箱的阻值R，读出相应电压表的示数U，得到如图2所示的U—R图像。第3页/共4页（1）用待测电阻Rx替换电阻箱，读得电压表示数为1.50V。利用U—R图像可得Rx＝________Ω。（2）若电路中使用的电源为一组新的干电池组成的电池组，其内阻可忽略不计，根据U—R图像可得该电池组的电动势为________V；滑动变阻器Rˊ此时的阻值为Rˊ＝________Ω。（3）电池使用较长时间后，电动势...
