取值范围和电表示数的习题VIP免费

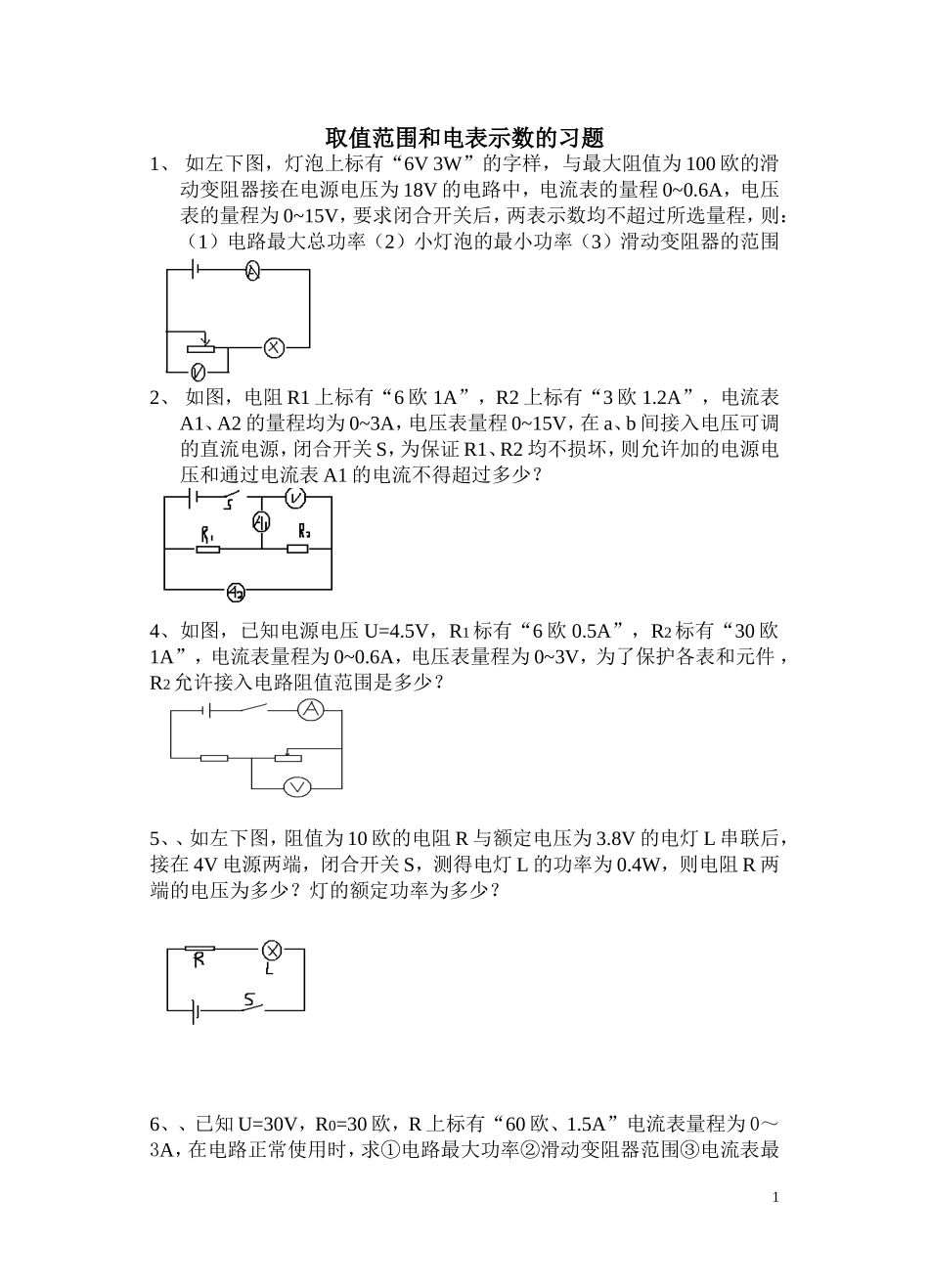

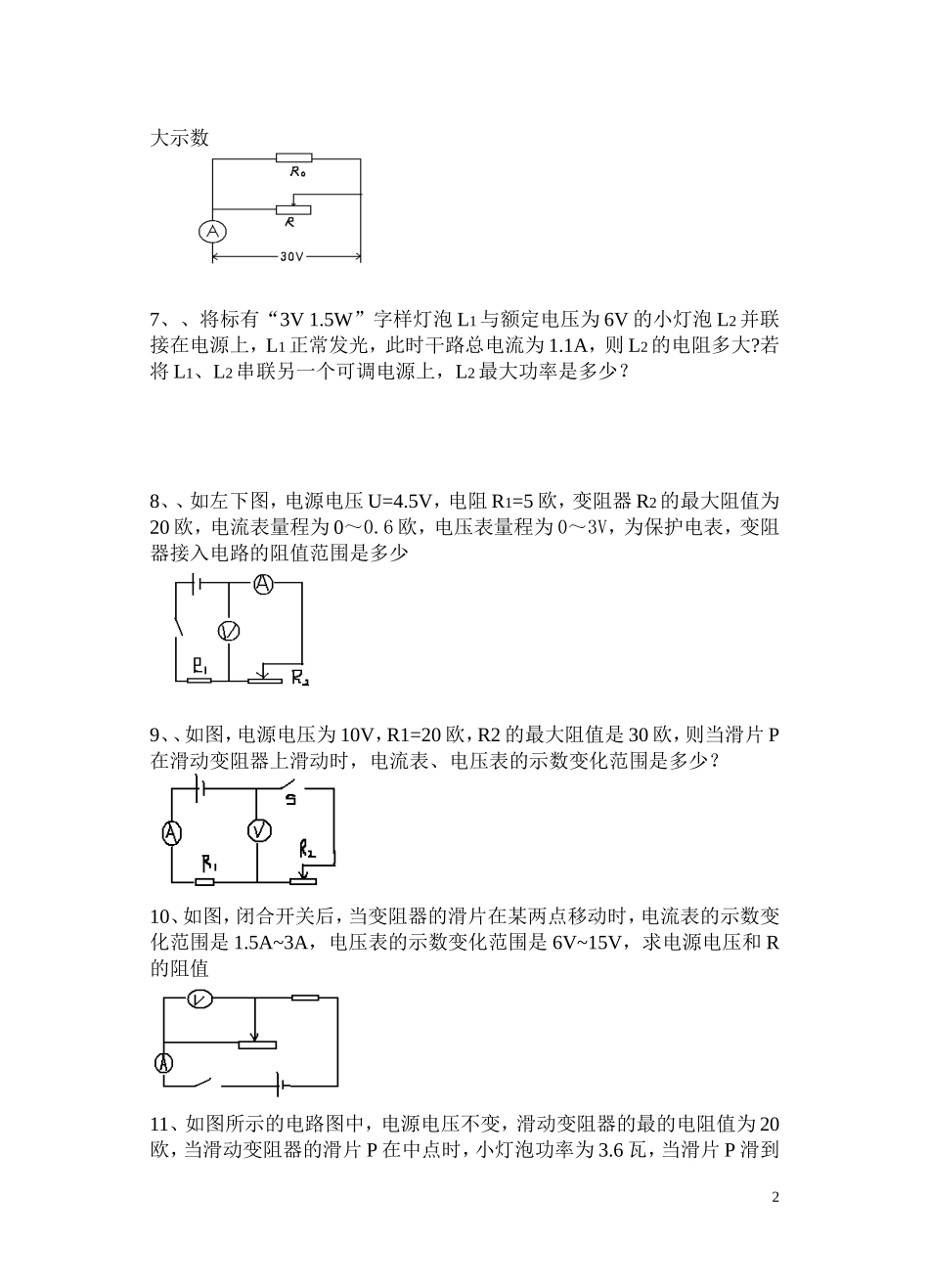

取值范围和电表示数的习题1、如左下图，灯泡上标有“6V3W”的字样，与最大阻值为100欧的滑动变阻器接在电源电压为18V的电路中，电流表的量程0~0.6A，电压表的量程为0~15V，要求闭合开关后，两表示数均不超过所选量程，则：（1）电路最大总功率（2）小灯泡的最小功率（3）滑动变阻器的范围2、如图，电阻R1上标有“6欧1A”，R2上标有“3欧1.2A”，电流表A1、A2的量程均为0~3A，电压表量程0~15V，在a、b间接入电压可调的直流电源，闭合开关S，为保证R1、R2均不损坏，则允许加的电源电压和通过电流表A1的电流不得超过多少？4、如图，已知电源电压U=4.5V，R1标有“6欧0.5A”，R2标有“30欧1A”，电流表量程为0~0.6A，电压表量程为0~3V，为了保护各表和元件，R2允许接入电路阻值范围是多少？5、、如左下图，阻值为10欧的电阻R与额定电压为3.8V的电灯L串联后，接在4V电源两端，闭合开关S，测得电灯L的功率为0.4W，则电阻R两端的电压为多少？灯的额定功率为多少？6、、已知U=30V，R0=30欧，R上标有“60欧、1.5A”电流表量程为0～3A，在电路正常使用时，求①电路最大功率②滑动变阻器范围③电流表最1大示数7、、将标有“3V1.5W”字样灯泡L1与额定电压为6V的小灯泡L2并联接在电源上，L1正常发光，此时干路总电流为1.1A，则L2的电阻多大?若将L1、L2串联另一个可调电源上，L2最大功率是多少？8、、如左下图，电源电压U=4.5V，电阻R1=5欧，变阻器R2的最大阻值为20欧，电流表量程为0～0.6欧，电压表量程为0～3V，为保护电表，变阻器接入电路的阻值范围是多少9、、如图，电源电压为10V，R1=20欧，R2的最大阻值是30欧，则当滑片P在滑动变阻器上滑动时，电流表、电压表的示数变化范围是多少？10、如图，闭合开关后，当变阻器的滑片在某两点移动时，电流表的示数变化范围是1.5A~3A，电压表的示数变化范围是6V~15V，求电源电压和R的阻值11、如图所示的电路图中，电源电压不变，滑动变阻器的最的电阻值为20欧，当滑动变阻器的滑片P在中点时，小灯泡功率为3.6瓦，当滑片P滑到2最右端时，小灯泡的功率为1,6瓦，求小灯泡的电阻值时多少？（不考虑温度对电阻的影响）12、如图所示，灯泡的额定功率为20W，滑动变阻器最大值为R2=20欧，当滑片P在最右端，S断开时，灯泡消耗的功率为5W，当滑片P在最左端，S闭合时，灯泡正常发光，此时电流表的示数是1.5A。不考虑温度对电阻的影响。求灯泡的额定电压和R1的阻值？13、灯泡上标有“6V6W”的字样，若电路电压为10V不变，电流表的量程为0~0.6A，电压表的量程为~15V，为了保证电路安全，整个电路消耗的最大功率是多少？14、L1上标有“12V6W”和L2上标有“12V12W”的字样，及“24欧2A”的滑动变阻器组成如图所示电路，当闭合开关S、S1、S2，且滑片P在b端时，两灯都正常发光，求电路中最大功率和最小功率分别是多少？15、如左下图，已知电流表的量程为0---0.6A，电压表的量程为0---3V，定3值电阻R1的阻值为10欧，滑动变阻器的最大阻值为50欧，电源电压6V，开关闭合，在滑动变阻器滑片滑动的过程中，保证电流表、电压表不被烧坏的条件是A、电压表最小示数是1VB、滑动变阻器滑片允许滑到最左端C、电路中允许通过的最大电流是0.6AD、滑动变阻器滑片移动的过程中，电流表先达到最大量程16、如右上图，灯泡上标有“3V0.3A”、滑动变阻器R上标有“20欧1A”的字样，电压表量程为0~3V，则灯正常工作时的电流是多少？若电源电压为4.5V，为了保证电路中各元件安全工作，滑动变阻器连入电路中的最小阻值是多少?4
