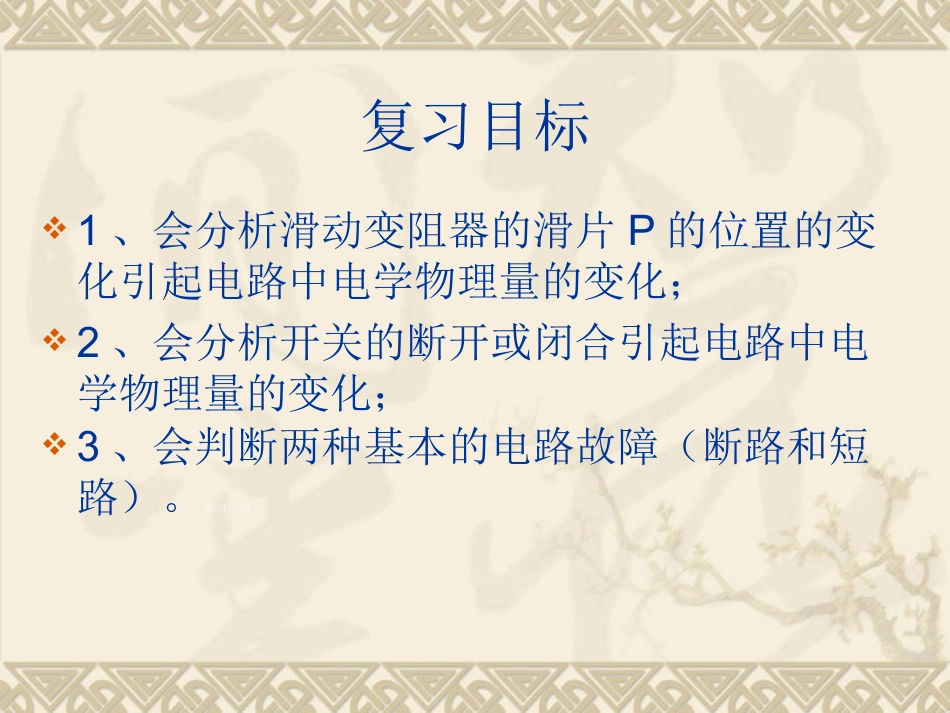

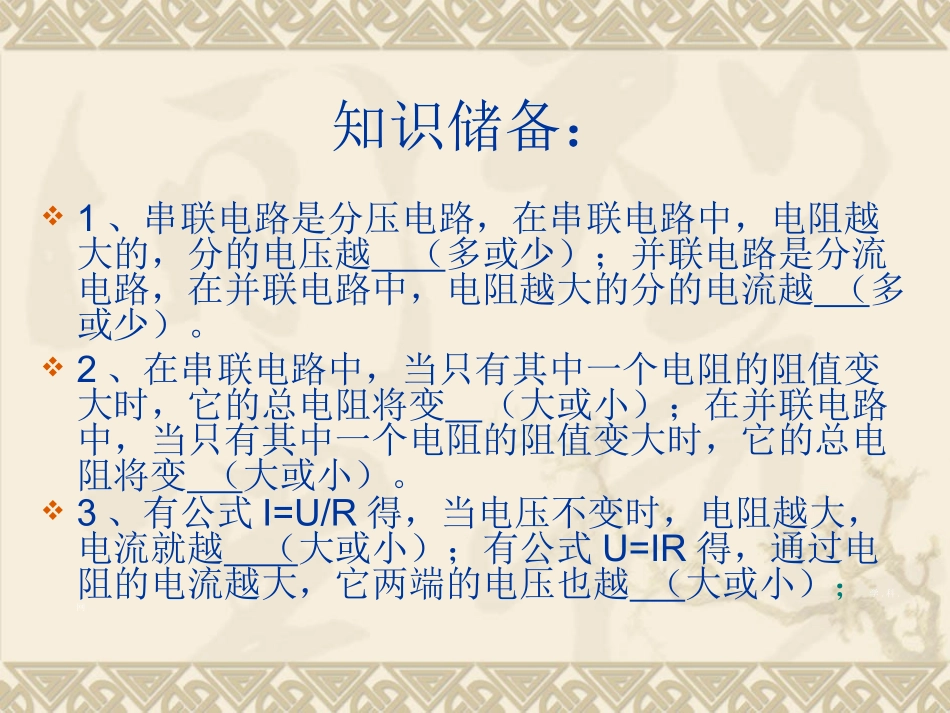

电路故障和电路状态的动态分析王家学校学.科.网复习目标1、会分析滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化；2、会分析开关的断开或闭合引起电路中电学物理量的变化；3、会判断两种基本的电路故障（断路和短路）。学.科.网知识储备：1、串联电路是分压电路，在串联电路中，电阻越大的，分的电压越（多或少）；并联电路是分流电路，在并联电路中，电阻越大的分的电流越（多或少）。2、在串联电路中，当只有其中一个电阻的阻值变大时，它的总电阻将变（大或小）；在并联电路中，当只有其中一个电阻的阻值变大时，它的总电阻将变（大或小）。3、有公式I=U/R得，当电压不变时，电阻越大，电流就越（大或小）；有公式U=IR得，通过电阻的电流越大，它两端的电压也越（大或小）；学.科.网4、如果电路中用电器不工作（常是灯不亮），且电路中无电流，是断路；串联电路或者串联部分中一部分用电器不能正常工作，其他部分用电器能正常工作，则不能正常工作的部分电路是短路。5、电流表的特点是电阻很（大或小），通常相当于，电压表的特点是电阻很（大或小），通常相当于。学.科.网电路故障1.串联电路故障判断电流表示数有无和用电器工作情况来判断电路故障原因:电流表有示数说明此电路短路，无示数用电器不工作说明断路电压表来判断电路故障位置：有示数，内断或外短。无示数，外断或内短学.科.网知识应用、在图15所示的电路中,电源电压不变。闭合开关K，电路正常工作。一段时间后，发现其中一个电压表示数变大，则（）(A)灯L可能变亮。(B)灯L亮度可能不变。(C)电阻R可能断路。(D)电阻R可能短路。学.科.网1图15•CC在图12中，当开关K闭合后，两只小灯泡发光，电压表示数为4V。过了2min，电压表示数为0，经检查除小灯泡外其余器材的连接良好，请分析造成这种情况的原因可能有：_____________________。图12在如图14所示的电路中，电源电压不变。闭合开关K后，灯L1、L2都发光。一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是（）图14(A)灯L1短路。(B)灯L2短路。(C)灯L1断路。(D)灯L2断路。在图16所示的电路中，电源电压不变。闭合开关K后，灯L1、L2都发光，—段时间后，其中的一盏灯突然变亮，而电压表Vl的示数变小，电压表V2的示数变大，则产生这一现象的原因是()(A)灯L1断路。(B)灯Ll短路。(C)灯L2断路。(D)灯L2短路。图14图16•CC•BB电路状态的动态分析解题策略：1看懂电路图，弄清电表侧那些用电器那些物理量。2弄清改变电阻的方法：利用滑动变阻器或开关3串联电路的动态分析：局部电阻如何变化——总电阻如何变化——【电源电压不变】总电流如何变化——定值电阻的电压电流如何变化——非定值电阻的电压电流如何变化4并联主要关注各支路互不影响的特点典型例题第一种类型：滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化（一）．串联电路中滑动变阻器的滑片P的位置的变化引起的变化例一、如图1，是典型的伏安法测电阻的实验电路图，当滑片P向右移动时，请你判断A表和V表的变化。分析；先确定电路，再看电阻的变化，再根据欧姆定律判断电流的变化，最后根据欧姆定律的变形公式判断电压的变化。图1、如图3，当滑片P向左移动时，A表和V表将如何变化图3二）、并联电路中滑动变阻器的滑片P的位置的变化引起的变化例二、如图6，当滑片P向右移动时，A1表、A2表和V表将如何变化？分析：先确定电路，然后看准每个电表分别测的谁的电压和电流值，再根据欧姆定律判断变化，欧姆定律无法判断的再用电路的电流、电压、和电阻的关系判断。图7第二种类型：开关的断开或闭合引起电路中电学物理量的变化（三）、串联电路中开关的断开或闭合引起的变化图8例三、在如图8所示的电路中，将开关K闭合，则电流表的示数将______，电压表的示数将________(均填“变大”、“变小”或“不变”)。图8大大•大大（二）、并联电路中开关的断开或闭合引起的变化、在图10中，灯泡L1和灯泡L2是______联连接的。当开关K断开时，电压表的示数将________；电流表...
