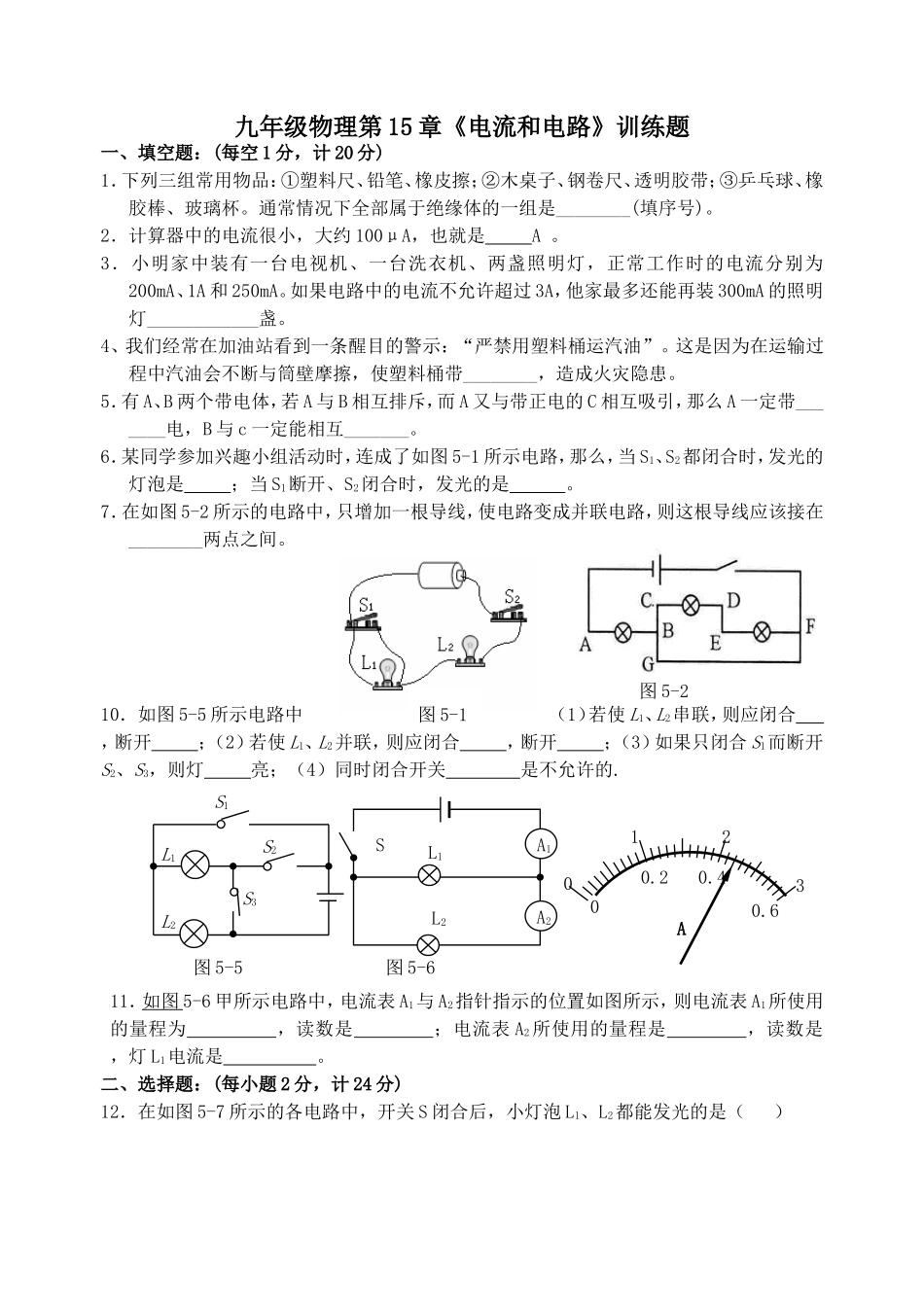

图5-1九年级物理第15章《电流和电路》训练题一、填空题：(每空1分，计20分)1．下列三组常用物品：①塑料尺、铅笔、橡皮擦；②木桌子、钢卷尺、透明胶带；③乒乓球、橡胶棒、玻璃杯。通常情况下全部属于绝缘体的一组是________(填序号)。2．计算器中的电流很小，大约100μA，也就是A。3．小明家中装有一台电视机、一台洗衣机、两盏照明灯，正常工作时的电流分别为200mA、1A和250mA。如果电路中的电流不允许超过3A，他家最多还能再装300mA的照明灯____________盏。4、我们经常在加油站看到一条醒目的警示：“严禁用塑料桶运汽油”。这是因为在运输过程中汽油会不断与筒壁摩擦，使塑料桶带________，造成火灾隐患。5．有A、B两个带电体，若A与B相互排斥，而A又与带正电的C相互吸引，那么A一定带_______电，B与c一定能相互_______。6．某同学参加兴趣小组活动时，连成了如图5-1所示电路，那么，当S1、S2都闭合时，发光的灯泡是；当S1断开、S2闭合时，发光的是。7．在如图5-2所示的电路中，只增加一根导线，使电路变成并联电路，则这根导线应该接在________两点之间。10．如图5-5所示电路中（1）若使L1、L2串联，则应闭合，断开；（2）若使L1、L2并联，则应闭合，断开；（3）如果只闭合S1而断开S2、S3，则灯亮；（4）同时闭合开关是不允许的.11．如图5-6甲所示电路中，电流表A1与A2指针指示的位置如图所示，则电流表A1所使用的量程为，读数是；电流表A2所使用的量程是，读数是，灯L1电流是。二、选择题：(每小题2分，计24分)12．在如图5-7所示的各电路中，开关S闭合后，小灯泡L1、L2都能发光的是（）SL1L2A1A20123A00.20.40.6图5-6图5-2L1L2S1S2S3图5-513．下列器件中，全部为用电器的是（）A．电铃、电池组、白炽灯B．日光灯、电风扇、电视机C．洗衣机、收音机、开关C．电池插座、电线、空调器14．下列四组物体中，都属于绝缘体的一组是（）A．碳棒、人体、大地B．水银、铜丝、空气C．陶瓷、干木、塑料C．大地、人体、陶瓷15．要用一只开关同时控制两盏电灯，则这两盏灯的连接方式是（）A．只能串联B．只能并联C．串联并联都不行D．可以串联或并联17．小轿车上大都装有一个指示灯，用它来提醒司机或乘客车门是否关好。四个车门中只要有一个车门没关好（相当于一个开关断开），该指示灯就会发光。下图5-8为小明同学设计的模拟电路图，你认为最符合要求的是（）19．关于电路的知识，下列说法中不正确的是（）A．为使两灯同时亮，同时灭，两灯一定要串联B．金属中的电流方向跟自由电子定向移动的方向相反C．在电路中，电源是把其他形式的能转化为电能的装置D．一般的电路是由电源、用电器、开关和导线组成的20．如图5-9所示的电路中，用电流表测量电路的电流，以下说法中正确的是（）A．电流表测的是L1的电流B．电流表测的是L2的电流C．电流表与电灯并联了D．电流表测的是干路中的电流图5-7图5-9图5-10图5-821．如图5-10所示电路中，三个电流表A1、A2、A3的示数分别为I1、I2、I3，它们的大小关系是（）A．I1=I2=I3B．I1>I2=I3C．I1>I2>I3D．I1>I3>I222．在一个电源两端接有两个不同的灯泡，用电流表测得通过这两个灯泡的电流相等，则这两个灯泡的连接方式（）A．一定是串联B．一定是并联C．串联、并联都可能D．不可能是并联23.如图5-11所示电路，电流表的量程较大，闭合开关时，发现电流表指针几乎没有偏转。某同学拿一根导线去查找电路故障，他将导线并接在bc、cd、ed两端时，电流表指针没有发生偏转；将导线并接在ab两端时，发现电流表指针发生了偏转，由此可知电路故障可能是（）A．e点断路B．L1断路C．电流表短路D．L2断路24．如图5-12所示，开关由闭合到断开，电流表A1、A2的示数I1、I2的变化（）A．I1变小，I2变大B．I1不变，I2变大C．I1变大，I2变小D．I1不变，I2变小25．一个学生使用电流表时候，本应使用“+”和“3”两接线柱，但误将“+”和“0.6”两接线柱接入电路，而电流还是从“+”接线柱流入，从“0.6”接线柱流出，这样做的结果将是（）A．指针摆的角度变小了B．指针不动C．指针摆的角度变大了，电流表可能被损坏D．指针反向摆动三、作图题：(每题3分，计9分)26．为一仓库...
