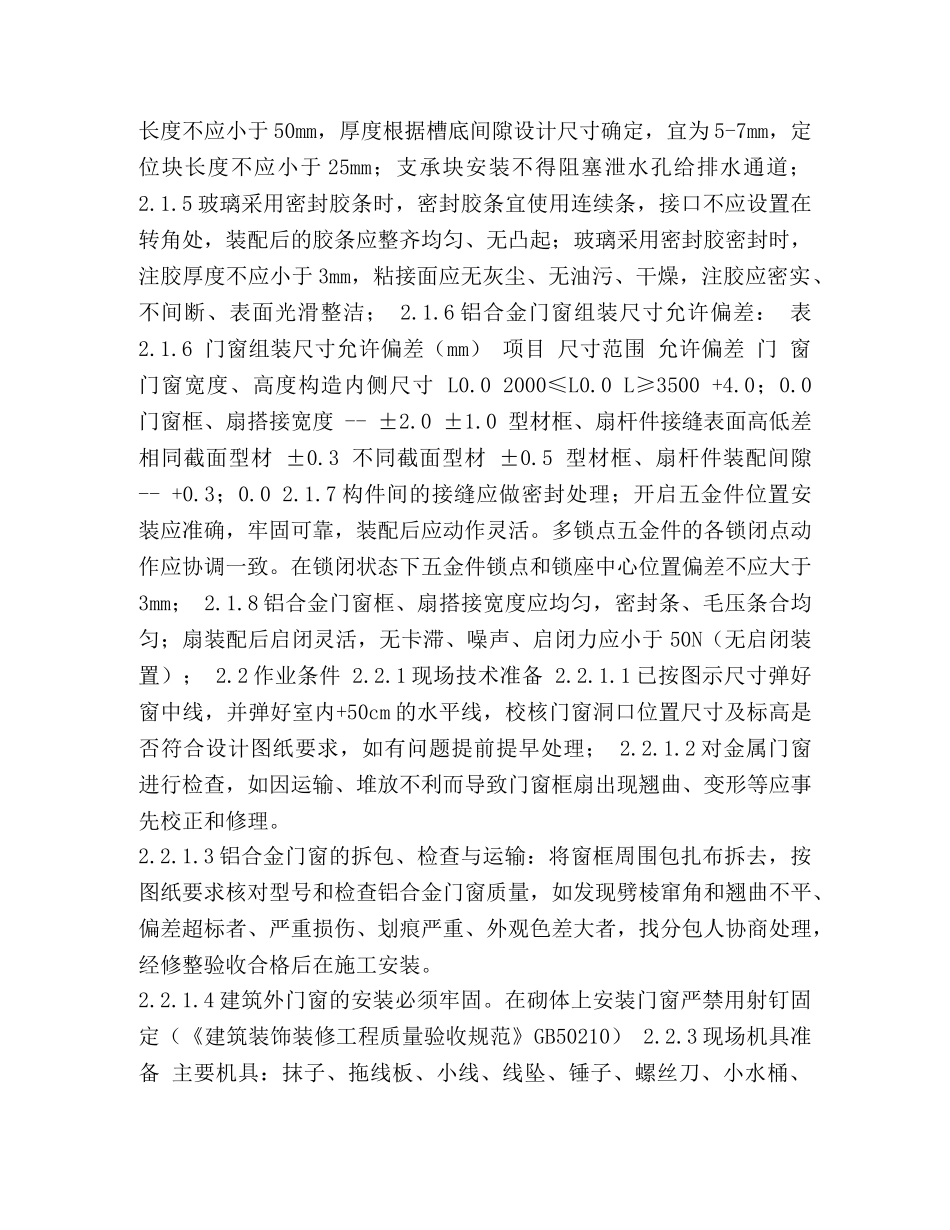

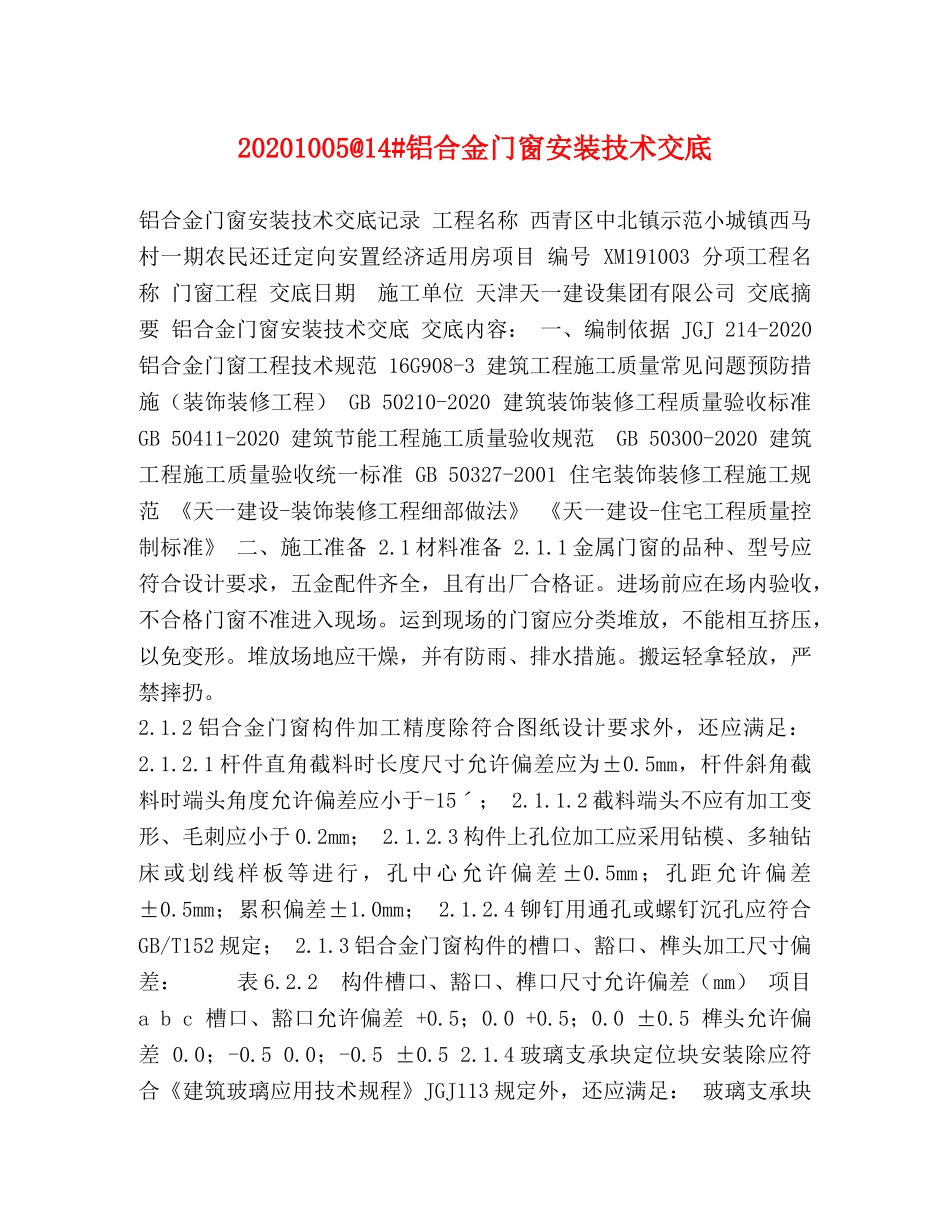

20201005@14#铝合金门窗安装技术交底铝合金门窗安装技术交底记录工程名称西青区中北镇示范小城镇西马村一期农民还迁定向安置经济适用房项目编号XM191003分项工程名称门窗工程交底日期施工单位天津天一建设集团有限公司交底摘要铝合金门窗安装技术交底交底内容：一、编制依据JGJ214-2020铝合金门窗工程技术规范16G908-3建筑工程施工质量常见问题预防措施（装饰装修工程）GB50210-2020建筑装饰装修工程质量验收标准GB50411-2020建筑节能工程施工质量验收规范GB50300-2020建筑工程施工质量验收统一标准GB50327-2001住宅装饰装修工程施工规范《天一建设-装饰装修工程细部做法》《天一建设-住宅工程质量控制标准》二、施工准备2.1材料准备2.1.1金属门窗的品种、型号应符合设计要求，五金配件齐全，且有出厂合格证。进场前应在场内验收，不合格门窗不准进入现场。运到现场的门窗应分类堆放，不能相互挤压，以免变形。堆放场地应干燥，并有防雨、排水措施。搬运轻拿轻放，严禁摔扔。2.1.2铝合金门窗构件加工精度除符合图纸设计要求外，还应满足：2.1.2.1杆件直角截料时长度尺寸允许偏差应为±0.5mm，杆件斜角截料时端头角度允许偏差应小于-15ˊ；2.1.1.2截料端头不应有加工变形、毛刺应小于0.2mm；2.1.2.3构件上孔位加工应采用钻模、多轴钻床或划线样板等进行，孔中心允许偏差±0.5mm；孔距允许偏差±0.5mm；累积偏差±1.0mm；2.1.2.4铆钉用通孔或螺钉沉孔应符合GB/T152规定；2.1.3铝合金门窗构件的槽口、豁口、榫头加工尺寸偏差：表6.2.2构件槽口、豁口、榫口尺寸允许偏差（mm）项目abc槽口、豁口允许偏差+0.5；0.0+0.5；0.0±0.5榫头允许偏差0.0；-0.50.0；-0.5±0.52.1.4玻璃支承块定位块安装除应符合《建筑玻璃应用技术规程》JGJ113规定外，还应满足：玻璃支承块此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。长度不应小于50mm，厚度根据槽底间隙设计尺寸确定，宜为5-7mm，定位块长度不应小于25mm；支承块安装不得阻塞泄水孔给排水通道；2.1.5玻璃采用密封胶条时，密封胶条宜使用连续条，接口不应设置在转角处，装配后的胶条应整齐均匀、无凸起；玻璃采用密封胶密封时，注胶厚度不应小于3mm，粘接面应无灰尘、无油污、干燥，注胶应密实、不间断、表面光滑整洁；2.1.6铝合金门窗组装尺寸允许偏差：表2.1.6门窗组装尺寸允许偏差（mm）项目尺寸范围允许偏差门窗门窗宽度、高度构造内侧尺寸L0.02000≤L0.0L≥3500+4.0；0.0门窗框、扇搭接宽度--±2.0±1.0型材框、扇杆件接缝表面高低差相同截面型材±0.3不同截面型材±0.5型材框、扇杆件装配间隙--+0.3；0.02.1.7构件间的接缝应做密封处理；开启五金件位置安装应准确，牢固可靠，装配后应动作灵活。多锁点五金件的各锁闭点动作应协调一致。在锁闭状态下五金件锁点和锁座中心位置偏差不应大于3mm；2.1.8铝合金门窗框、扇搭接宽度应均匀，密封条、毛压条合均匀；扇装配后启闭灵活，无卡滞、噪声、启闭力应小于50N（无启闭装置）；2.2作业条件2.2.1现场技术准备2.2.1.1已按图示尺寸弹好窗中线，并弹好室内+50cm的水平线，校核门窗洞口位置尺寸及标高是否符合设计图纸要求，如有问题提前提早处理；2.2.1.2对金属门窗进行检查，如因运输、堆放不利而导致门窗框扇出现翘曲、变形等应事先校正和修理。2.2.1.3铝合金门窗的拆包、检查与运输：将窗框周围包扎布拆去，按图纸要求核对型号和检查铝合金门窗质量，如发现劈棱窜角和翘曲不平、偏差超标者、严重损伤、划痕严重、外观色差大者，找分包人协商处理，经修整验收合格后在施工安装。2.2.1.4建筑外门窗的安装必须牢固。在砌体上安装门窗严禁用射钉固定（《建筑装饰装修工程质量验收规范》GB50210）2.2.3现场机具准备主要机具：抹子、拖线板、小线、线坠、锤子、螺丝刀、小水桶、此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。铁锹、大铲等；2.2.4现场作业条件2.2.4.1主体结构工程质量经验收合格，工种之间办好交接手续；2.2.4.2检查金属门窗的洞口的宽高是否合适，复核建筑门窗洞口尺寸，洞口宽高尺寸允许偏差应为...
