第28讲第三章-第一节建筑结构材料（八） VIP专享VIP免费

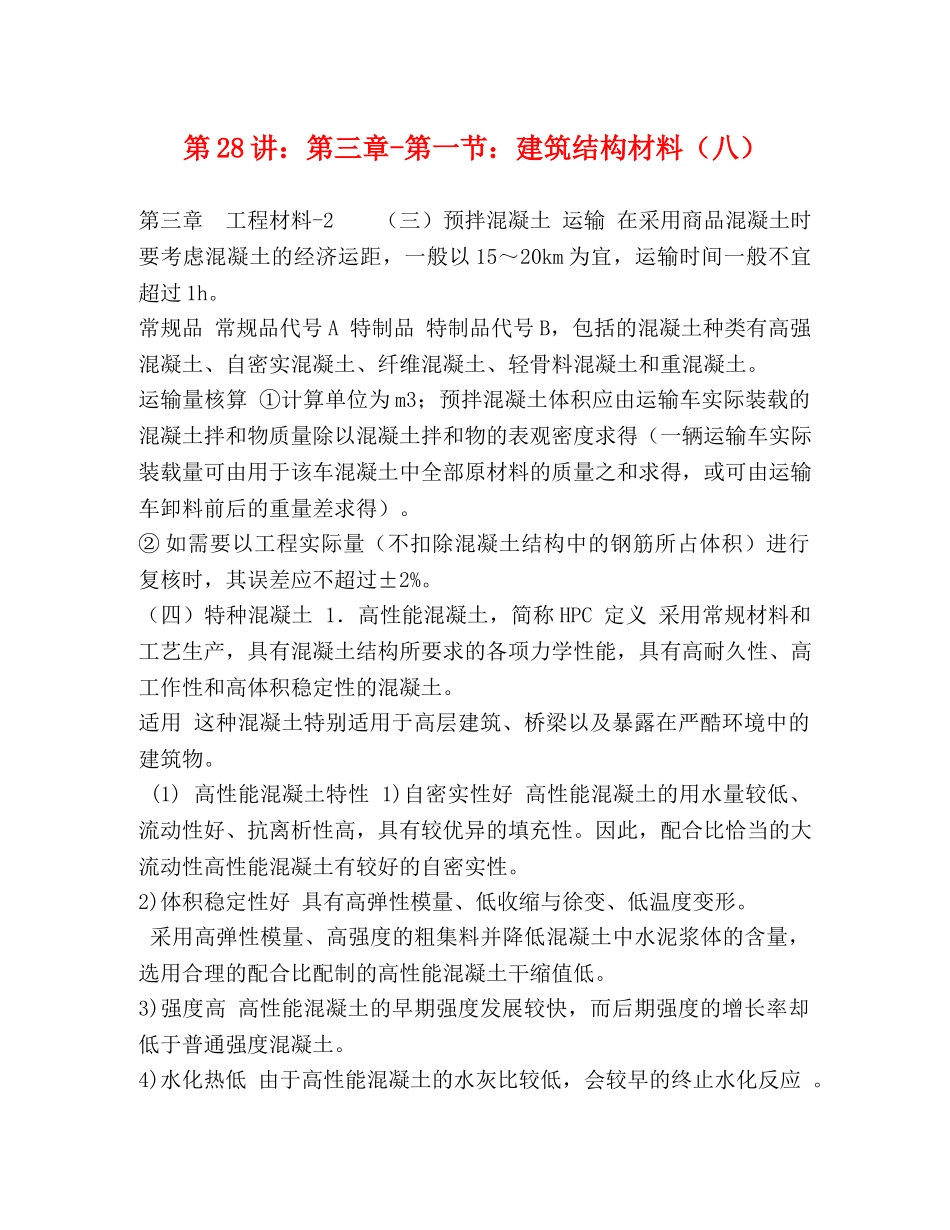

第28讲：第三章-第一节：建筑结构材料（八）第三章工程材料-2（三）预拌混凝土运输在采用商品混凝土时要考虑混凝土的经济运距，一般以15～20km为宜，运输时间一般不宜超过1h。常规品常规品代号A特制品特制品代号B，包括的混凝土种类有高强混凝土、自密实混凝土、纤维混凝土、轻骨料混凝土和重混凝土。运输量核算①计算单位为m3；预拌混凝土体积应由运输车实际装载的混凝土拌和物质量除以混凝土拌和物的表观密度求得（一辆运输车实际装载量可由用于该车混凝土中全部原材料的质量之和求得，或可由运输车卸料前后的重量差求得）。②如需要以工程实际量（不扣除混凝土结构中的钢筋所占体积）进行复核时，其误差应不超过±2%。（四）特种混凝土1．高性能混凝土，简称HPC定义采用常规材料和工艺生产，具有混凝土结构所要求的各项力学性能，具有高耐久性、高工作性和高体积稳定性的混凝土。适用这种混凝土特别适用于高层建筑、桥梁以及暴露在严酷环境中的建筑物。(1)高性能混凝土特性1)自密实性好高性能混凝土的用水量较低、流动性好、抗离析性高，具有较优异的填充性。因此，配合比恰当的大流动性高性能混凝土有较好的自密实性。2)体积稳定性好具有高弹性模量、低收缩与徐变、低温度变形。采用高弹性模量、高强度的粗集料并降低混凝土中水泥浆体的含量，选用合理的配合比配制的高性能混凝土干缩值低。3)强度高高性能混凝土的早期强度发展较快，而后期强度的增长率却低于普通强度混凝土。4)水化热低由于高性能混凝土的水灰比较低，会较早的终止水化反应。此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。5)收缩量小强度越高总收缩量越小。但高性能混凝土的早期收缩率，随着早期强度的提高而增大。相对湿度和环境温度仍然是影响高性能混凝土收缩性能的两个主要因素。6)徐变少高性能混凝土的徐变变形显著低于普通混凝土，高性能混凝土的徐变总量（基本徐变与干燥徐变之和）有显著减少。7)耐久性好具有较高的抗冻性、密实性和抗渗性，其抗化学腐蚀性能显著优于普通强度混凝土。8）耐高温（火）差高性能混凝土高温下会爆裂，剥落。加入有机纤维后，高温下溶解挥发，混凝土内压力释放，故能改善耐高温性能(2)制备高性能混凝土的技术途径。1）配合比：单方高性能混凝土用水量不宜大于l75kg/m3。胶凝材料总量宜为450～600kg/m3，其中矿物微细粉用量不宜超过胶凝材料总量的30%。水胶比不宜大于0.38。砂率宜为37%～44%。2）材料要求水泥选用优质的、符合要求的水泥和粗细集料。水泥应选用不低于42.5MPa的硅酸盐水泥或普硅酸盐水泥。水泥中C3A含量应不大于8%，细度控制在10%以内，碱含量小于0.8%，氯离子含量小于0.1%。石子高性能混凝土应选择级配良好的石灰岩、花岗岩、辉绿岩等碎石，岩石的抗压强度与混凝土的抗压强度等级之比不低于1.5，其压碎值应小于10%，粗骨料中针片状颗粒含量应小于5%，最大粒径宜小于或等于25mm，宜采用10—25mm及5—10mm两级粗骨料配合。沙子细骨料应选用处于级配区的中粗河砂，砂的细度模数要求为2.6～3.7。外加剂选用高效减水剂，并对混凝土及钢筋无害。选用微细粉选用具有一定潜在活性或者火山灰活性的矿物掺和料，如硅粉、粉煤灰、磨细矿渣粉及复合微细粉等等3)改善混凝土的施工工艺。此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。①水泥裹砂混凝土搅拌工艺。细骨材、水泥、微细粉投入加少量水(搅拌约0.5min)→粗骨料投入(搅拌约0.5min)→加入拌和用水(搅拌约1min)→加入减水剂(搅拌约0.5min)→出料。②采用超声波振动或高频振动密实。采用振动频率≥2万次/min的高频振动器。③对浇筑成型的新拌混凝土进行真空吸水。④在真空吸水的同时，最好采用适当的机械振动从而促使新拌混凝土的“液化”而降低脱水阻力，有利于同相颗粒位置的调整，有利于气泡的排出。2．高强混凝土主要依靠高效减水剂，或同时外加活性矿物掺和料，硬化后强度等级不低于C60的混凝土。(1)高强混凝土的特点。1)优点①高强混凝土可减少结构断面，降低钢筋用量，增加房屋使用面积和有效空间，减轻地基负荷；②高强混凝土...
