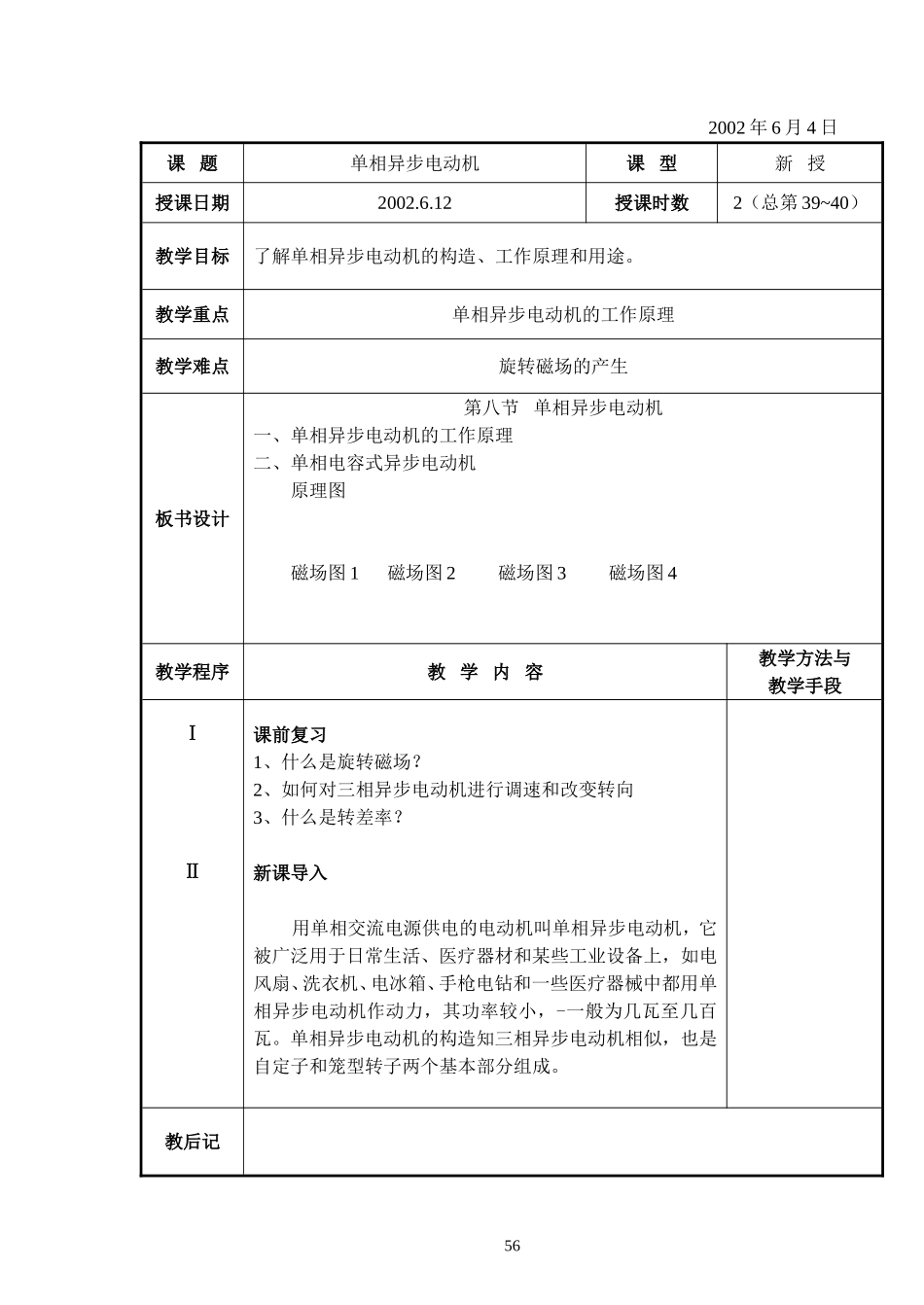

2002年6月4日课题单相异步电动机课型新授授课日期2002.6.12授课时数2（总第39~40）教学目标了解单相异步电动机的构造、工作原理和用途。教学重点单相异步电动机的工作原理教学难点旋转磁场的产生板书设计第八节单相异步电动机一、单相异步电动机的工作原理二、单相电容式异步电动机原理图磁场图1磁场图2磁场图3磁场图4教学程序教学内容教学方法与教学手段ⅠⅡ课前复习1、什么是旋转磁场？2、如何对三相异步电动机进行调速和改变转向3、什么是转差率？新课导入用单相交流电源供电的电动机叫单相异步电动机，它被广泛用于日常生活、医疗器材和某些工业设备上，如电风扇、洗衣机、电冰箱、手枪电钻和一些医疗器械中都用单相异步电动机作动力，其功率较小，-一般为几瓦至几百瓦。单相异步电动机的构造知三相异步电动机相似，也是自定子和笼型转子两个基本部分组成。教后记56教学程序教学内容教学方法与教学手段Ⅲ新课讲授第八节单相异步电动机一、单相异步电动机的工作原理三相异步电动机定子绕组通过三相电流后，会产生旋转磁场，在旋转磁场的作用下，转子获得起动转矩而自行起动。单相异步电动机的定子绕组通以单相电流后，只会产生脉动磁场，磁场的强度和方向按正弦规律变化。当电流在正半周时，磁场方向垂直向上;当电流在负半周时，磁场方向垂直向下，所以，说它是一个脉动磁场。这个脉动磁场可以认为是由两个大小相等、转速相同、但转向相反的旋转磁场所合成的。当转子静止时，两个旋转磁场分别在转子上产生两个转矩，其大小相等、方向相反，合转矩为零。所以，转子不能自行起动。如果用外力使转子顺时针转动一下，这时顺时针方向转矩大于逆时针方向转矩，转子就会按顺时针方向不停地旋转。当然，反方向旋转也是如此。通过上述分析可知，单相异步电动机转动的关键是产生一个起动转矩，各种不同类型的单相异步电动机产生起动转矩的方法也不同。二、单相电容式异步电动机单相电容式异步电动机在定子上有两个绕组，一个叫工作绕组(也叫主绕组)，另一个叫起动绕组(也叫副绕组)，两个绕组在定子铁心上相差90。的空间角度，在起动绕组中还串联一个适当容量的电容器，如图工作原理分析板书作图57教后记教学程序教学内容教学方法与教学手段58ⅣⅤ用类似三相旋转磁场的分析方法，作出il和i2的波形图和旋转磁场图，如图所示。相位差为90°的电流il和i2，流过空间相差90°的两个绕组，能产生一个旋转磁场。在旋转磁场的作用下得到起动转矩而转动。单相异步电动机的转向与旋转磁场的旋转方向相同，转速也低于旋转磁场的转速。应用改变定子绕组接线的方法，来改变旋转磁场的方向，也就改变了电动机的转动方向。课堂小结布置作业教师作前两图学生分析后三图教后记2002年6月6日59课题第十一单元练习及解答课型授课日期2002.6.14/6.18授课时数4（总第41~44）教学目标1、巩固阶段所学知识2、检查学生学习情况，以及时进行辅优补差教学重点教学难点板书设计附单元练习试卷及解答教学程序教学内容教学方法与教学手段试卷解答教后记60
