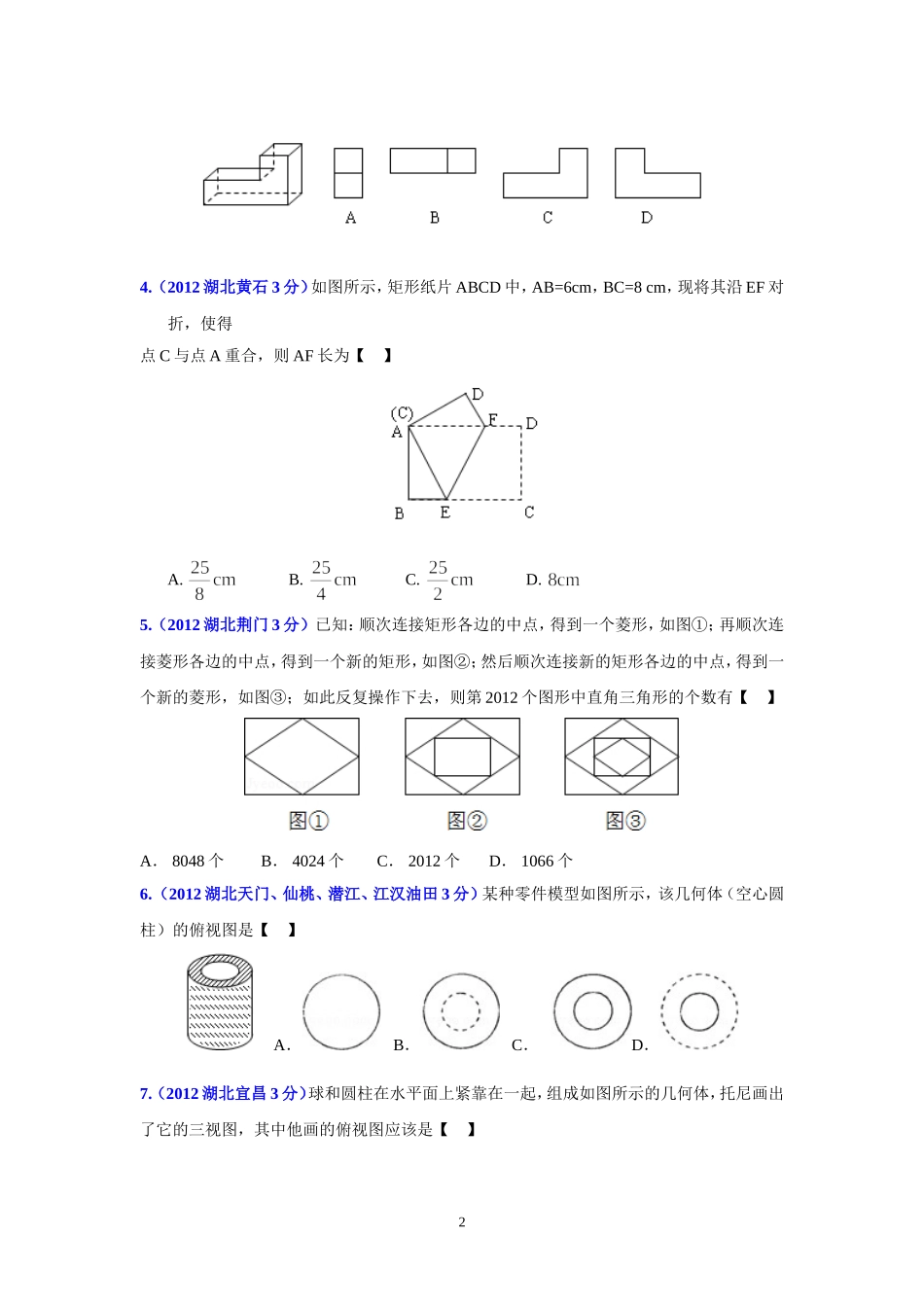

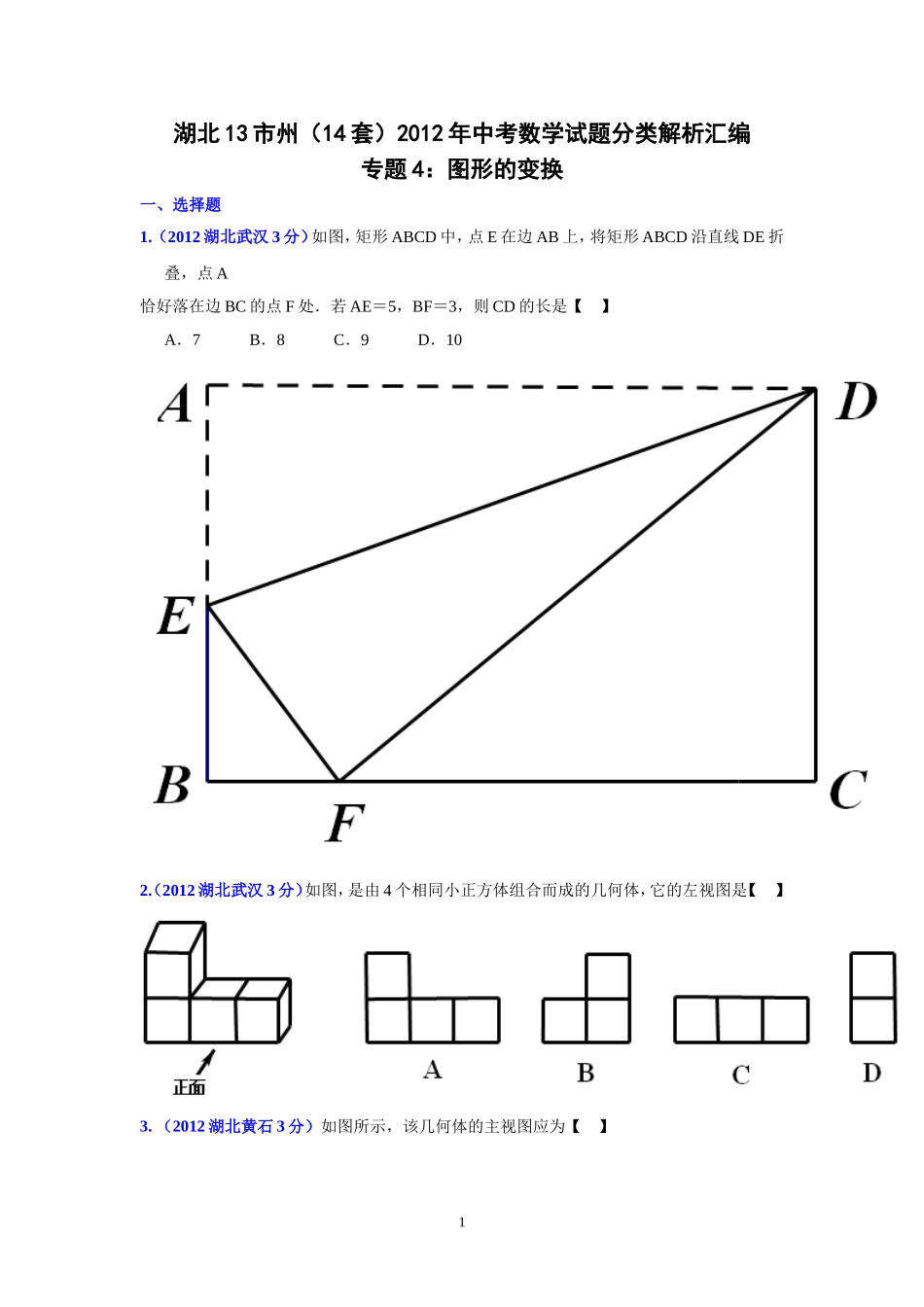

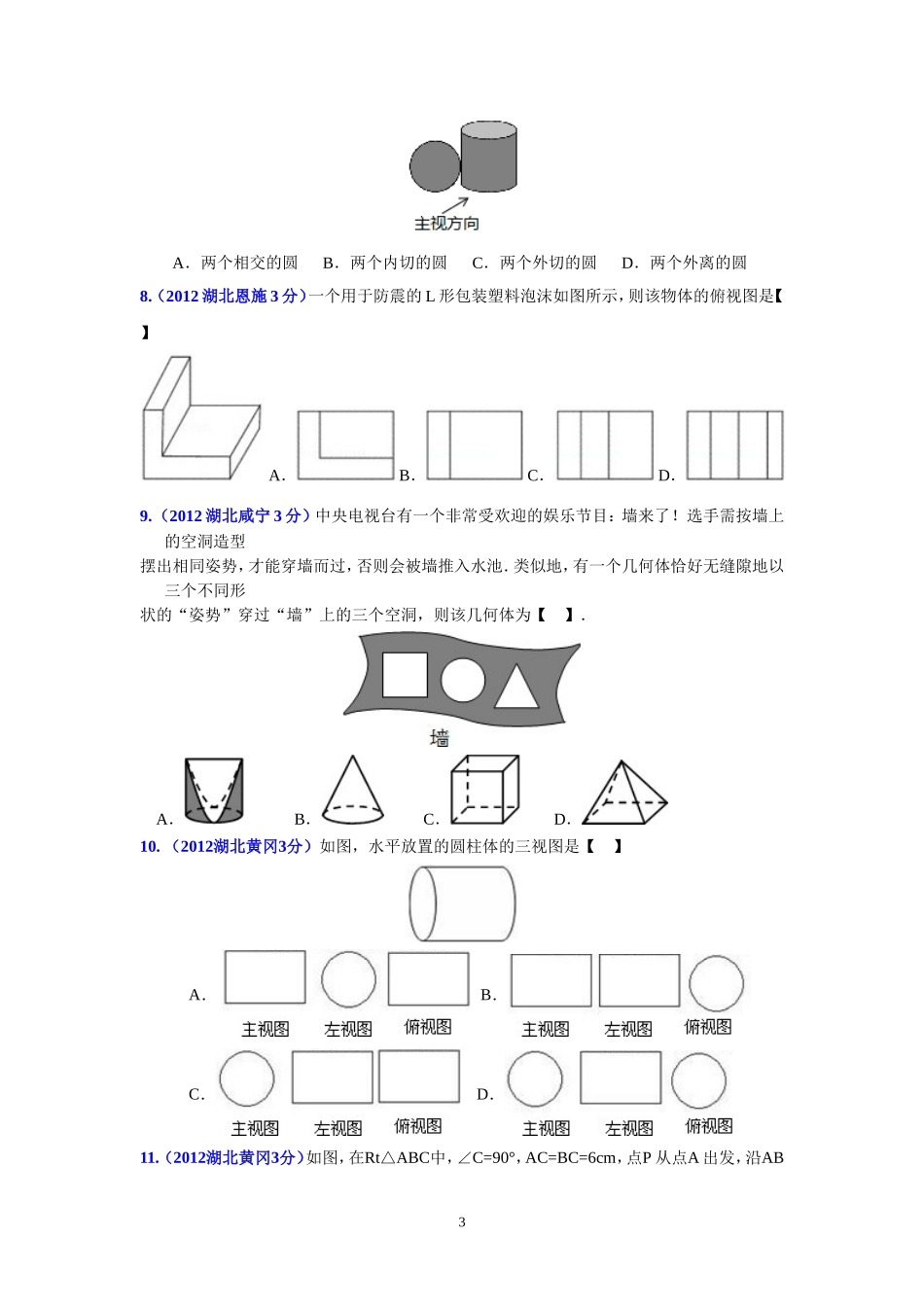

湖北13市州（14套）2012年中考数学试题分类解析汇编专题4：图形的变换一、选择题1.（2012湖北武汉3分）如图，矩形ABCD中，点E在边AB上，将矩形ABCD沿直线DE折叠，点A恰好落在边BC的点F处．若AE＝5，BF＝3，则CD的长是【】A．7B．8C．9D．102.（2012湖北武汉3分）如图，是由4个相同小正方体组合而成的几何体，它的左视图是【】3.（2012湖北黄石3分）如图所示，该几何体的主视图应为【】14.（2012湖北黄石3分）如图所示，矩形纸片ABCD中，AB=6cm，BC=8cm，现将其沿EF对折，使得点C与点A重合，则AF长为【】A.B.C.D.5.（2012湖北荆门3分）已知：顺次连接矩形各边的中点，得到一个菱形，如图①；再顺次连接菱形各边的中点，得到一个新的矩形，如图②；然后顺次连接新的矩形各边的中点，得到一个新的菱形，如图③；如此反复操作下去，则第2012个图形中直角三角形的个数有【】A．8048个B．4024个C．2012个D．1066个6.（2012湖北天门、仙桃、潜江、江汉油田3分）某种零件模型如图所示，该几何体（空心圆柱）的俯视图是【】A．B．C．D．7.（2012湖北宜昌3分）球和圆柱在水平面上紧靠在一起，组成如图所示的几何体，托尼画出了它的三视图，其中他画的俯视图应该是【】2A．两个相交的圆B．两个内切的圆C．两个外切的圆D．两个外离的圆8.（2012湖北恩施3分）一个用于防震的L形包装塑料泡沫如图所示，则该物体的俯视图是【】A．B．C．D．9.（2012湖北咸宁3分）中央电视台有一个非常受欢迎的娱乐节目：墙来了！选手需按墙上的空洞造型摆出相同姿势，才能穿墙而过，否则会被墙推入水池．类似地，有一个几何体恰好无缝隙地以三个不同形状的“姿势”穿过“墙”上的三个空洞，则该几何体为【】．A．B．C．D．10.（2012湖北黄冈3分）如图，水平放置的圆柱体的三视图是【】A．B．C．D．11.（2012湖北黄冈3分）如图，在Rt△ABC中，∠C=90°，AC=BC=6cm，点P从点A出发，沿AB3方向以每秒cm的速度向终点B运动；同时，动点Q从点B出发沿BC方向以每秒1cm的速度向终点C运动，将△PQC沿BC翻折，点P的对应点为点P′.设Q点运动的时间t秒，若四边形QPCP′为菱形，则t的值为【】A.B.2C.D.412.（2012湖北随州4分）下列四个几何体中，主视图与左视图相同的几何体有【】A.1个B.2个C.3个D.4个13.（2012湖北十堰3分）如图是某体育馆内的颁奖台，其主视图是【】A．B．C．D．14.（2012湖北十堰3分）如图，O是正△ABC内一点，OA=3，OB=4，OC=5，将线段BO以点B为旋转中心逆时针旋转60°得到线段BO′，下列结论：①△BO′A可以由△BOC绕点B逆时针旋转60°得到；②点O与O′的距离为4；③∠AOB=150°；④；⑤．其中正确的结论是【】4A．①②③⑤B．①②③④C．①②③④⑤D．①②③15.（2012湖北孝感3分）几个棱长为1的正方体组成的几何体的三视图如下图所示，则这个几何体的体积是【】A．4B．5C．6D．716.（2012湖北襄阳3分）如图是由两个小正方体和一个圆锥体组成的立体图形，其主视图是【】A．B．C．D．17.（2012湖北鄂州3分）如左下图是一个由多个正方体堆积而成的几何体俯视图。图中所示数字为该小正方体的个数，则这个几何体的左视图是【】二、填空题1.（2012湖北荆州3分）如图，已知正方形ABCD的对角线长为2，将正方形ABCD沿直线EF折叠，则图中阴影部分的周长为▲52.（2012湖北荆州3分）如图是一个上下底密封纸盒的三视图，请你根据图中数据，计算这个密封纸盒的表面积为▲cm2．（结果可保留根号）3.（2012湖北鄂州3分）在锐角三角形ABC中，BC=，∠ABC=45°，BD平分∠ABC，M、N分别是BD、BC上的动点，则CM+MN的最小值是▲。三、解答题1.（2012湖北荆门9分）如图，Rt△ABC中，∠C=90°，将△ABC沿AB向下翻折后，再绕点A按顺时针方向旋转α度（α＜∠BAC），得到Rt△ADE，其中斜边AE交BC于点F，直角边DE分别交AB、BC于点G、H．（1）请根据题意用实线补全图形；（2）求证：△AFB≌△AGE．2.（2012湖北天门、仙桃、潜江、江汉油田10分）△ABC中，AB=AC，D为BC的中点，以D为顶点作∠MDN=∠B．6（1）如图（1）当射线DN经过点A时，DM交AC边于点E，不添加辅助线，写出图中所有与△ADE相似的三角形．（2）如图（2），将∠MDN绕点D沿...
