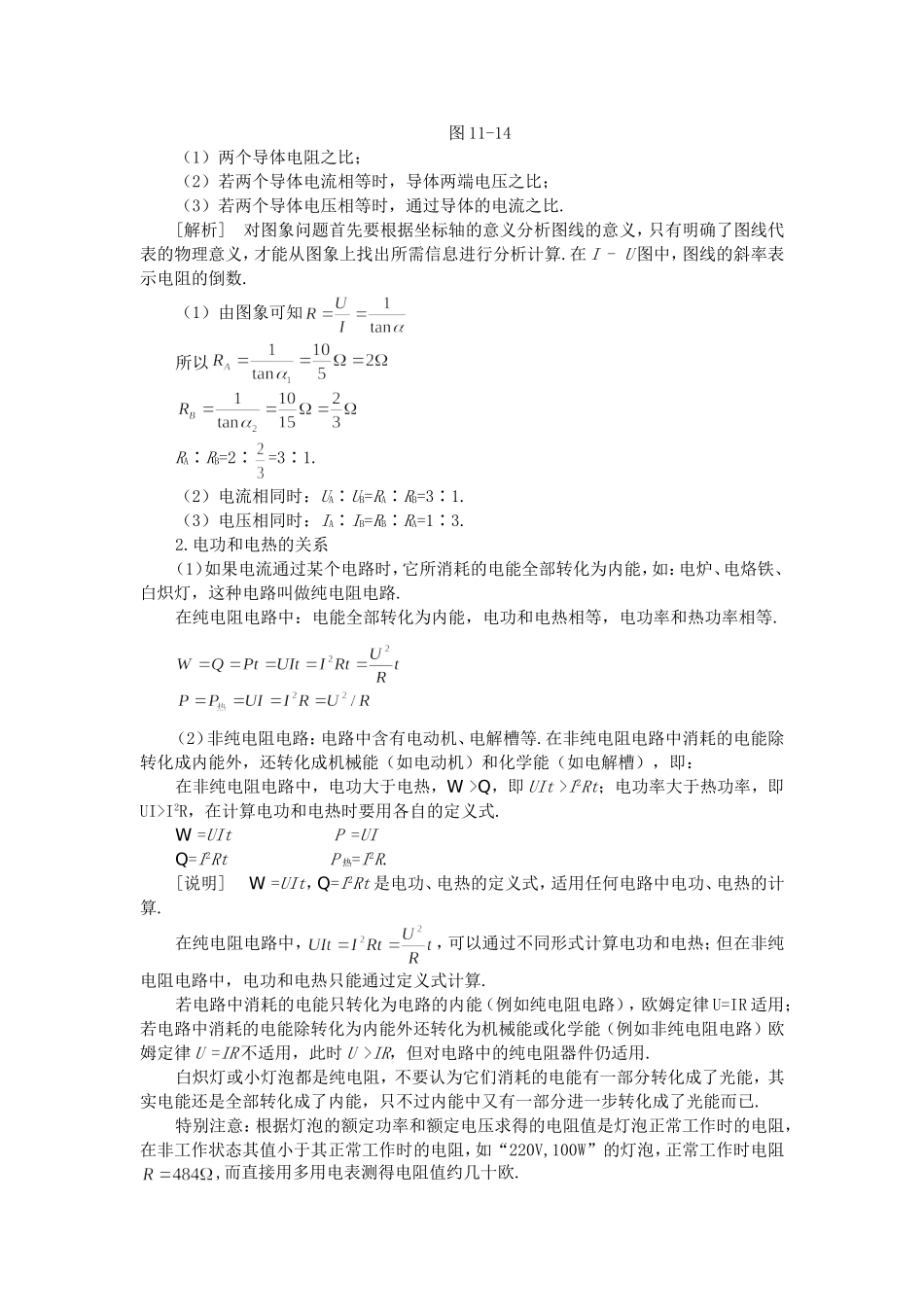

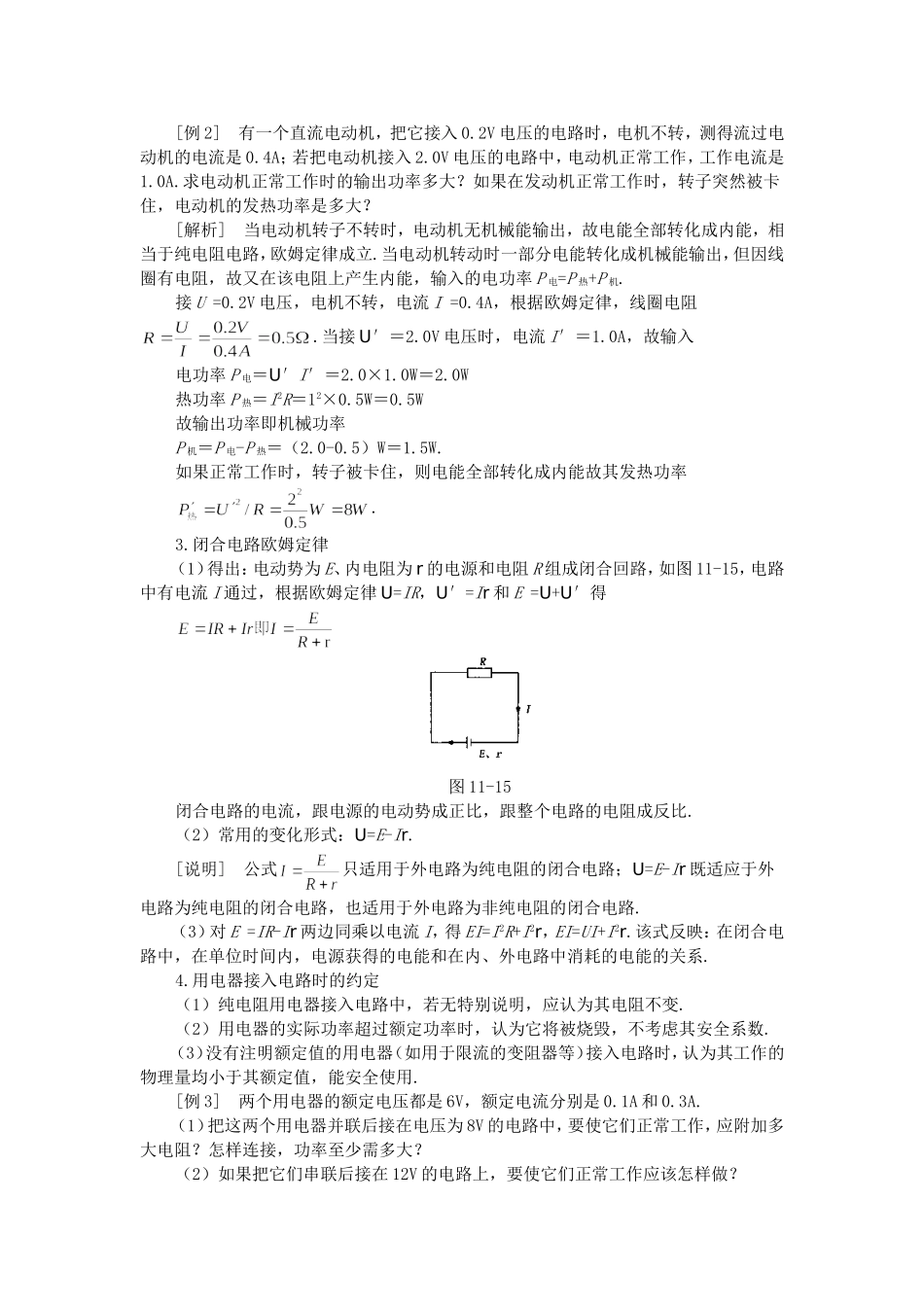

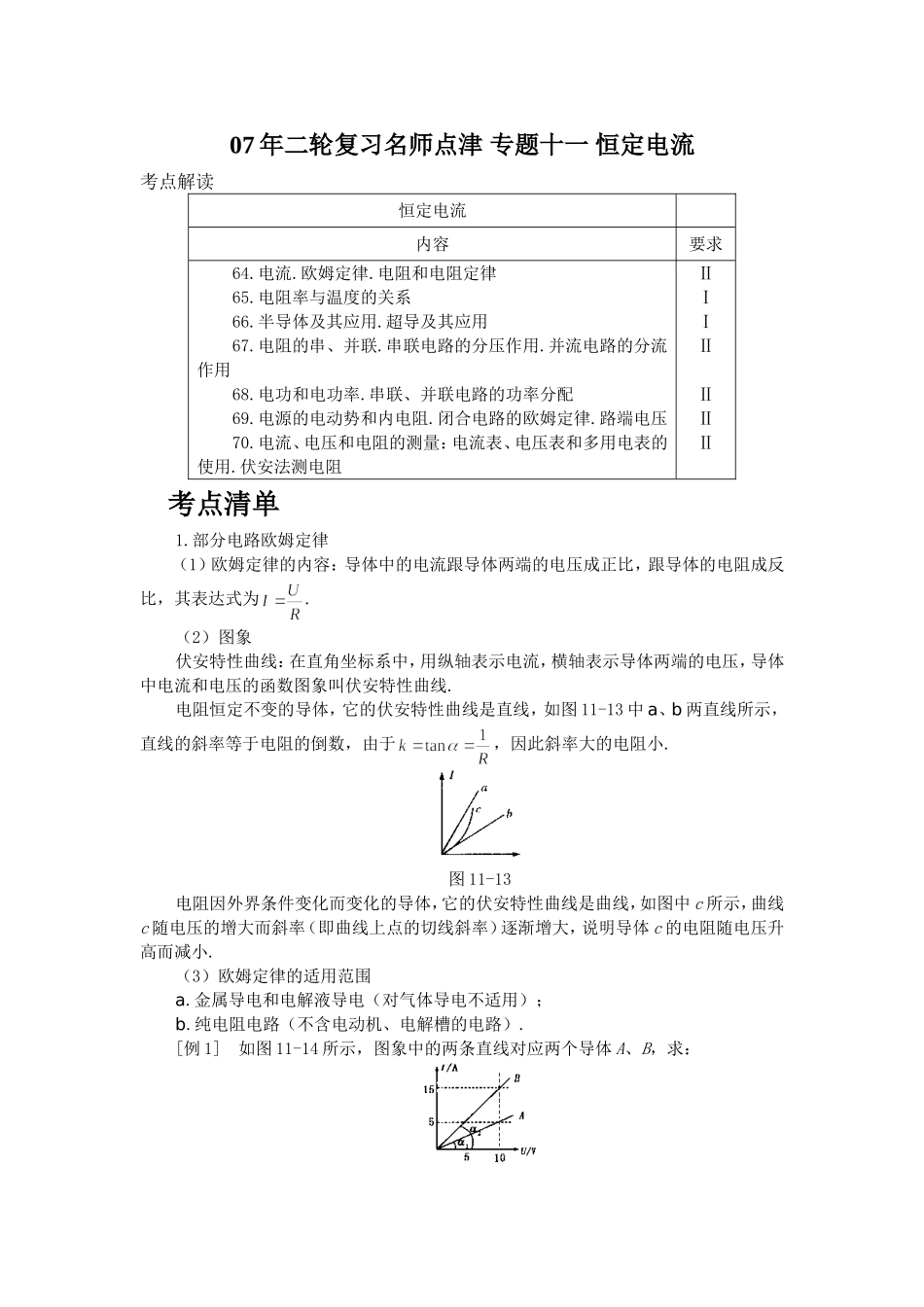

07年二轮复习名师点津专题十一恒定电流考点解读恒定电流内容要求64.电流.欧姆定律.电阻和电阻定律65.电阻率与温度的关系66.半导体及其应用.超导及其应用67.电阻的串、并联.串联电路的分压作用.并流电路的分流作用68.电功和电功率.串联、并联电路的功率分配69.电源的电动势和内电阻.闭合电路的欧姆定律.路端电压70.电流、电压和电阻的测量：电流表、电压表和多用电表的使用.伏安法测电阻ⅡⅠⅠⅡⅡⅡⅡ考点清单1.部分电路欧姆定律（1）欧姆定律的内容：导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比，其表达式为.（2）图象伏安特性曲线：在直角坐标系中，用纵轴表示电流，横轴表示导体两端的电压，导体中电流和电压的函数图象叫伏安特性曲线.电阻恒定不变的导体，它的伏安特性曲线是直线，如图11-13中a、b两直线所示，直线的斜率等于电阻的倒数，由于，因此斜率大的电阻小.图11-13电阻因外界条件变化而变化的导体，它的伏安特性曲线是曲线，如图中c所示，曲线c随电压的增大而斜率（即曲线上点的切线斜率）逐渐增大，说明导体c的电阻随电压升高而减小.（3）欧姆定律的适用范围a.金属导电和电解液导电（对气体导电不适用）；b.纯电阻电路（不含电动机、电解槽的电路）.[例1]如图11-14所示，图象中的两条直线对应两个导体A、B，求：图11-14（1）两个导体电阻之比；（2）若两个导体电流相等时，导体两端电压之比；（3）若两个导体电压相等时，通过导体的电流之比.[解析]对图象问题首先要根据坐标轴的意义分析图线的意义，只有明确了图线代表的物理意义，才能从图象上找出所需信息进行分析计算.在I-U图中，图线的斜率表示电阻的倒数.（1）由图象可知所以RA∶RB=2∶=3∶1.（2）电流相同时：UA∶UB=RA∶RB=3∶1.（3）电压相同时：IA∶IB=RB∶RA=1∶3.2.电功和电热的关系（1）如果电流通过某个电路时，它所消耗的电能全部转化为内能，如：电炉、电烙铁、白炽灯，这种电路叫做纯电阻电路.在纯电阻电路中：电能全部转化为内能，电功和电热相等，电功率和热功率相等.（2）非纯电阻电路：电路中含有电动机、电解槽等.在非纯电阻电路中消耗的电能除转化成内能外，还转化成机械能（如电动机）和化学能（如电解槽），即：在非纯电阻电路中，电功大于电热，W>Q，即UIt>I2Rt；电功率大于热功率，即UI>I2R，在计算电功和电热时要用各自的定义式.W=UItP=UIQ=I2RtP热=I2R.[说明]W=UIt，Q=I2Rt是电功、电热的定义式，适用任何电路中电功、电热的计算.在纯电阻电路中，，可以通过不同形式计算电功和电热；但在非纯电阻电路中，电功和电热只能通过定义式计算.若电路中消耗的电能只转化为电路的内能（例如纯电阻电路），欧姆定律U=IR适用；若电路中消耗的电能除转化为内能外还转化为机械能或化学能（例如非纯电阻电路）欧姆定律U=IR不适用，此时U>IR，但对电路中的纯电阻器件仍适用.白炽灯或小灯泡都是纯电阻，不要认为它们消耗的电能有一部分转化成了光能，其实电能还是全部转化成了内能，只不过内能中又有一部分进一步转化成了光能而已.特别注意：根据灯泡的额定功率和额定电压求得的电阻值是灯泡正常工作时的电阻，在非工作状态其值小于其正常工作时的电阻，如“220V,100W”的灯泡，正常工作时电阻,而直接用多用电表测得电阻值约几十欧.[例2]有一个直流电动机，把它接入0.2V电压的电路时，电机不转，测得流过电动机的电流是0.4A；若把电动机接入2.0V电压的电路中，电动机正常工作，工作电流是1.0A.求电动机正常工作时的输出功率多大？如果在发动机正常工作时，转子突然被卡住，电动机的发热功率是多大？[解析]当电动机转子不转时，电动机无机械能输出，故电能全部转化成内能，相当于纯电阻电路，欧姆定律成立.当电动机转动时一部分电能转化成机械能输出，但因线圈有电阻，故又在该电阻上产生内能，输入的电功率P电=P热+P机.接U=0.2V电压，电机不转，电流I=0.4A，根据欧姆定律，线圈电阻.当接U′＝2.0V电压时，电流I′＝1.0A，故输入电功率P电＝U′I′＝2.0×1.0W＝2.0W热功率P热＝I2R＝12×0.5W＝0.5W故输出功率即机械功率P机＝P电-P热＝（2.0-0.5）W＝1.5W.如果正常工作时，转子被卡住，则电...
