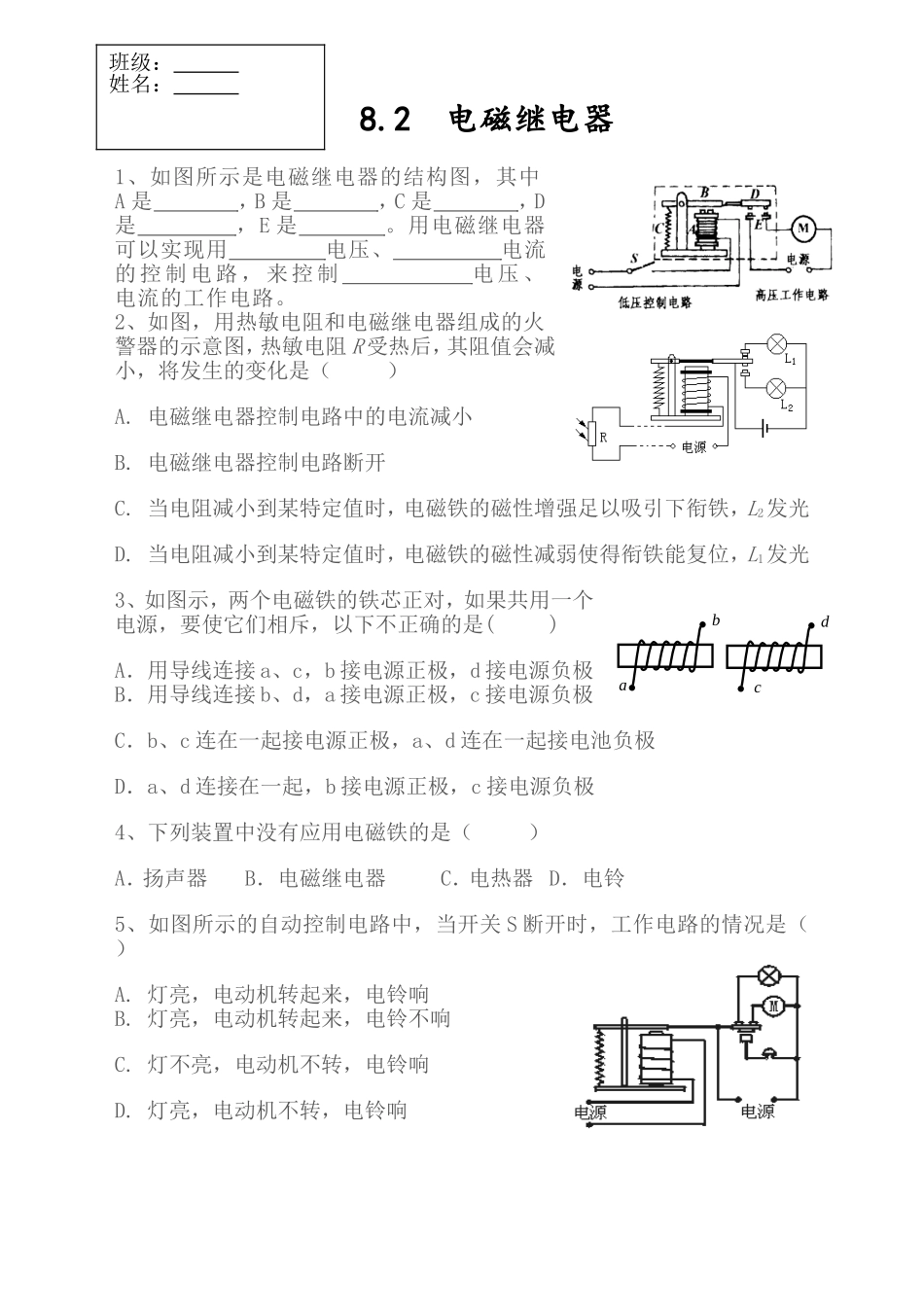

8.2电磁继电器1、如图所示是电磁继电器的结构图，其中A是，B是，C是，D是，E是。用电磁继电器可以实现用电压、电流的控制电路，来控制电压、电流的工作电路。2、如图，用热敏电阻和电磁继电器组成的火警器的示意图，热敏电阻R受热后，其阻值会减小，将发生的变化是（）A.电磁继电器控制电路中的电流减小B.电磁继电器控制电路断开C.当电阻减小到某特定值时，电磁铁的磁性增强足以吸引下衔铁，L2发光D.当电阻减小到某特定值时，电磁铁的磁性减弱使得衔铁能复位，L1发光3、如图示，两个电磁铁的铁芯正对，如果共用一个电源，要使它们相斥，以下不正确的是()A．用导线连接a、c，b接电源正极，d接电源负极B．用导线连接b、d，a接电源正极，c接电源负极C．b、c连在一起接电源正极，a、d连在一起接电池负极D．a、d连接在一起，b接电源正极，c接电源负极4、下列装置中没有应用电磁铁的是（）A．扬声器B．电磁继电器C．电热器D．电铃5、如图所示的自动控制电路中，当开关S断开时，工作电路的情况是（）A.灯亮，电动机转起来，电铃响B.灯亮，电动机转起来，电铃不响C.灯不亮，电动机不转，电铃响D.灯亮，电动机不转，电铃响abdc班级：姓名：
