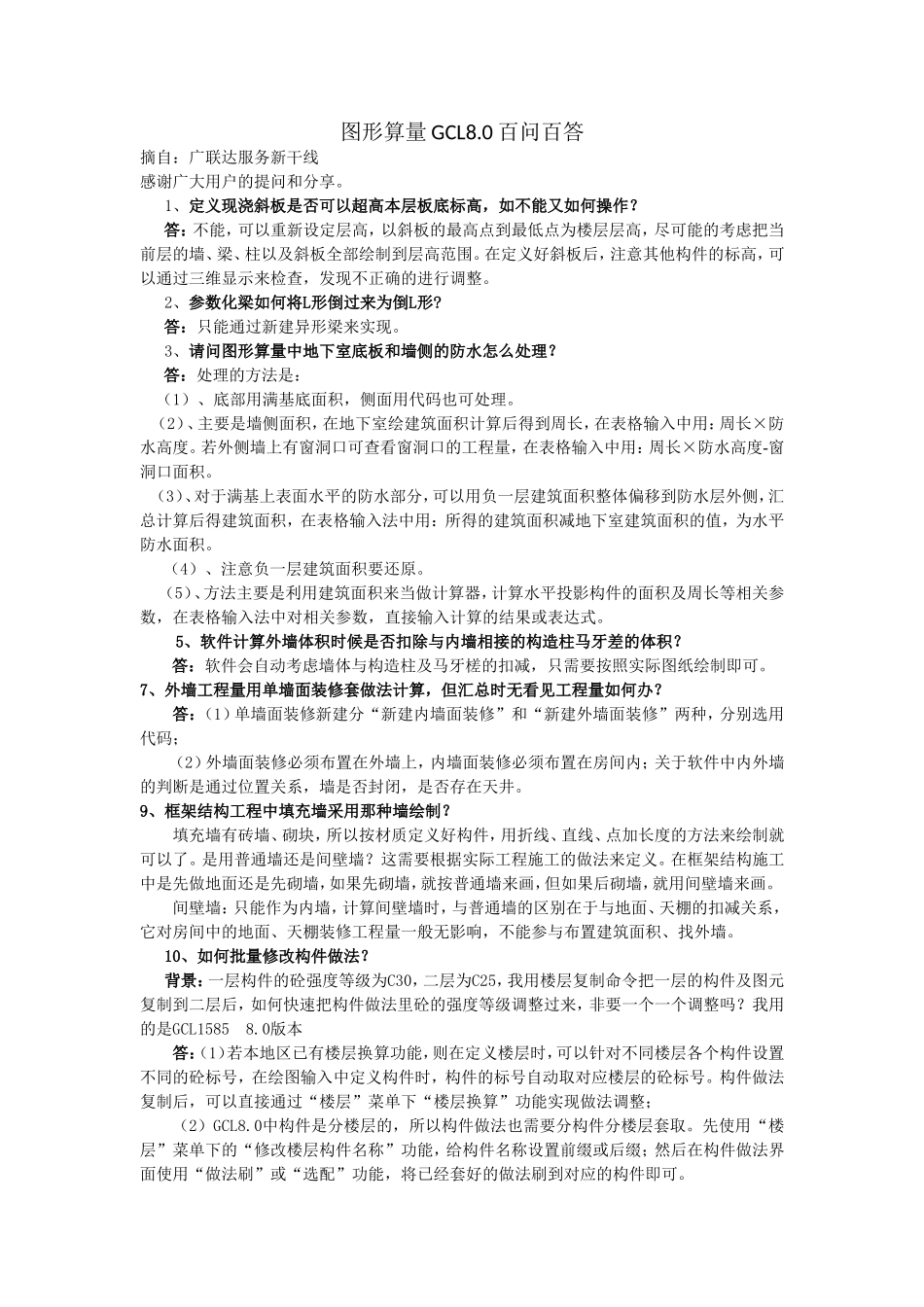

图形算量GCL8.0百问百答_第1页
1/2

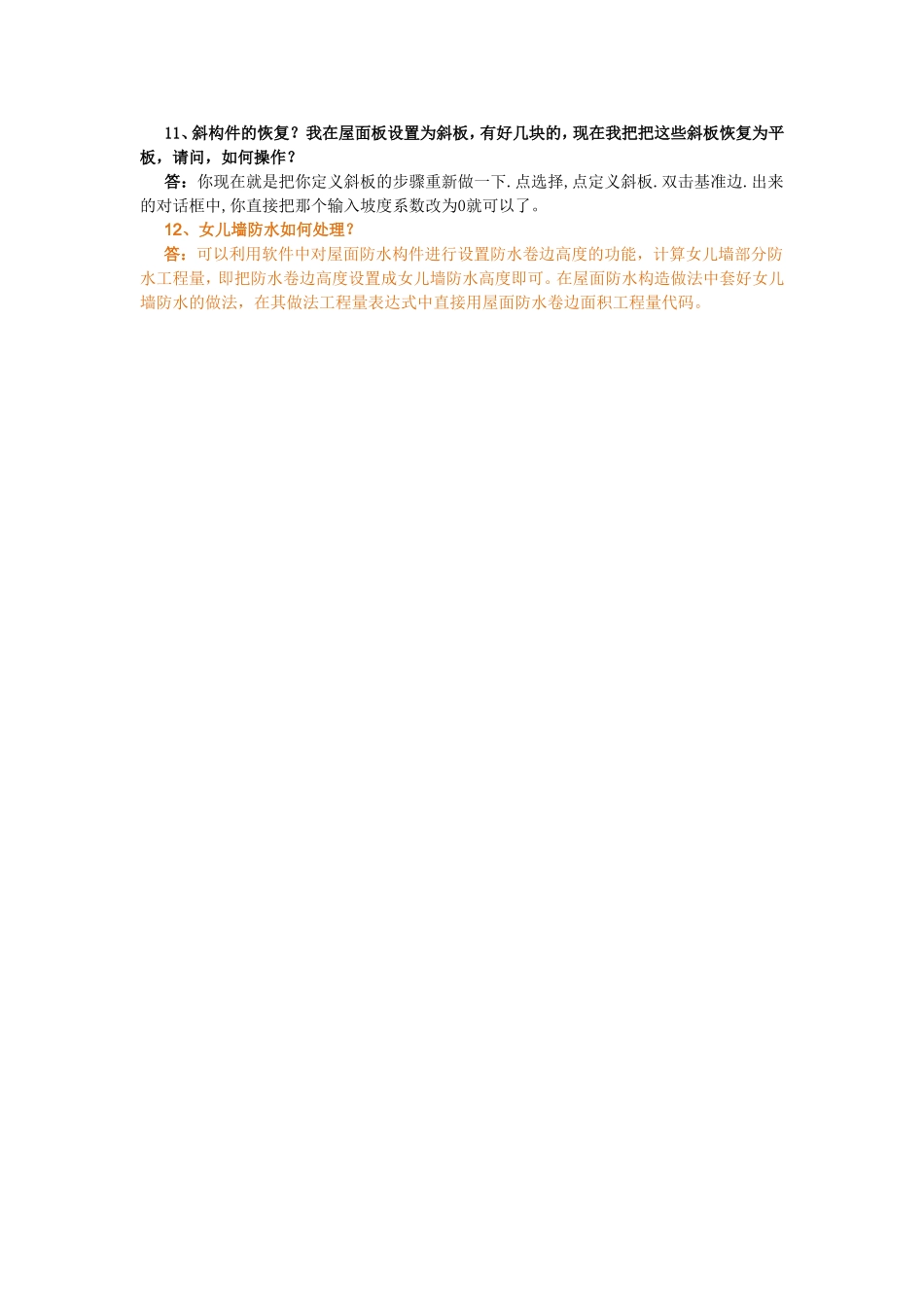

图形算量GCL8.0百问百答_第2页
2/2
图形算量GCL8.0百问百答摘自:广联达服务新干线感谢广大用户的提问和分享。1、定义现浇斜板是否可以超高本层板底标高,如不能又如何操作?答:不能,可以重新设定层高,以斜板的最高点到最低点为楼层层高,尽可能的考虑把当前层的墙、梁、柱以及斜板全部绘制到层高范围。在定义好斜板后,注意其他构件的标高,可以通过三维显示来检查,发现不正确的进行调整。2、参数化梁如何将L形倒过来为倒L形?答:只能通过新建异形梁来实现。3、请问图形算量中地下室底板和墙侧的防水怎么处理?答:处理的方法是:(1)、底部用满基底面积,侧面用代码也可处理。(2)、主要是墙侧面积,在地下室绘建筑面积计算后得到周长,在表格输入中用:周长×防水高度。若外侧墙上有窗洞口可查看窗洞口的工程量,在表格输入中用:周长×防水高度-窗洞口面积。(3)、对于满基上表面水平的防水部分,可以用负一层建筑面积整体偏移到防水层外侧,汇总计算后得建筑面积,在表格输入法中用:所得的建筑面积减地下室建筑面积的值,为水平防水面积。(4)、注意负一层建筑面积要还原。(5)、方法主要是利用建筑面积来当做计算器,计算水平投影构件的面积及周长等相关参数,在表格输入法中对相关参数,直接输入计算的结果或表达式。5、软件计算外墙体积时候是否扣除与内墙相接的构造柱马牙差的体积?答:软件会自动考虑墙体与构造柱及马牙槎的扣减,只需要按照实际图纸绘制即可。7、外墙工程量用单墙面装修套做法计算,但汇总时无看见工程量如何办?答:(1)单墙面装修新建分“新建内墙面装修”和“新建外墙面装修”两种,分别选用代码;(2)外墙面装修必须布置在外墙上,内墙面装修必须布置在房间内;关于软件中内外墙的判断是通过位置关系,墙是否封闭,是否存在天井。9、框架结构工程中填充墙采用那种墙绘制?填充墙有砖墙、砌块,所以按材质定义好构件,用折线、直线、点加长度的方法来绘制就可以了。是用普通墙还是间壁墙?这需要根据实际工程施工的做法来定义。在框架结构施工中是先做地面还是先砌墙,如果先砌墙,就按普通墙来画,但如果后砌墙,就用间壁墙来画。间壁墙:只能作为内墙,计算间壁墙时,与普通墙的区别在于与地面、天棚的扣减关系,它对房间中的地面、天棚装修工程量一般无影响,不能参与布置建筑面积、找外墙。10、如何批量修改构件做法?背景:一层构件的砼强度等级为C30,二层为C25,我用楼层复制命令把一层的构件及图元复制到二层后,如何快速把构件做法里砼的强度等级调整过来,非要一个一个调整吗?我用的是GCL15858.0版本答:(1)若本地区已有楼层换算功能,则在定义楼层时,可以针对不同楼层各个构件设置不同的砼标号,在绘图输入中定义构件时,构件的标号自动取对应楼层的砼标号。构件做法复制后,可以直接通过“楼层”菜单下“楼层换算”功能实现做法调整;(2)GCL8.0中构件是分楼层的,所以构件做法也需要分构件分楼层套取。先使用“楼层”菜单下的“修改楼层构件名称”功能,给构件名称设置前缀或后缀;然后在构件做法界面使用“做法刷”或“选配”功能,将已经套好的做法刷到对应的构件即可。11、斜构件的恢复?我在屋面板设置为斜板,有好几块的,现在我把把这些斜板恢复为平板,请问,如何操作?答:你现在就是把你定义斜板的步骤重新做一下.点选择,点定义斜板.双击基准边.出来的对话框中,你直接把那个输入坡度系数改为0就可以了。12、女儿墙防水如何处理?答:可以利用软件中对屋面防水构件进行设置防水卷边高度的功能,计算女儿墙部分防水工程量,即把防水卷边高度设置成女儿墙防水高度即可。在屋面防水构造做法中套好女儿墙防水的做法,在其做法工程量表达式中直接用屋面防水卷边面积工程量代码。
