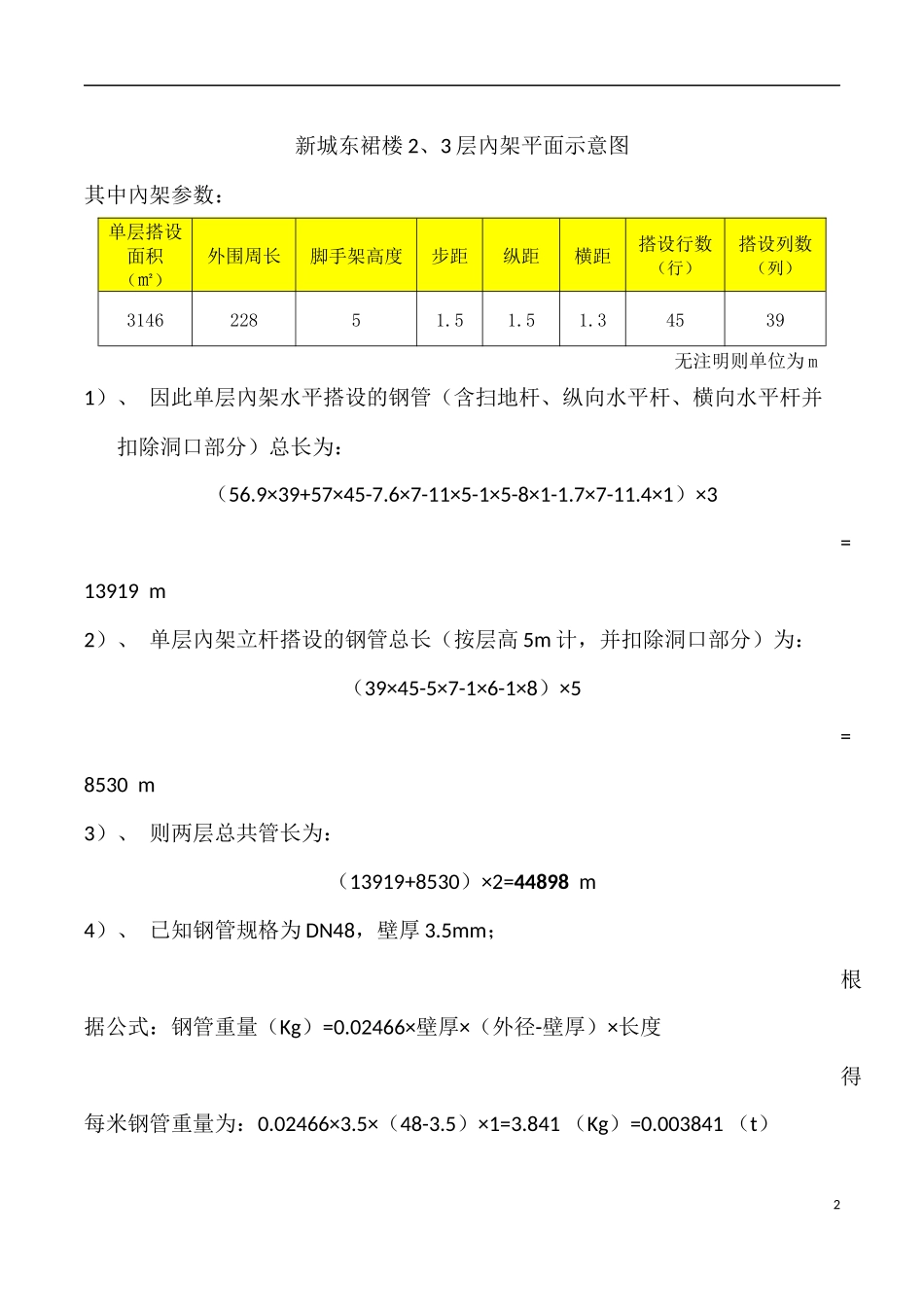

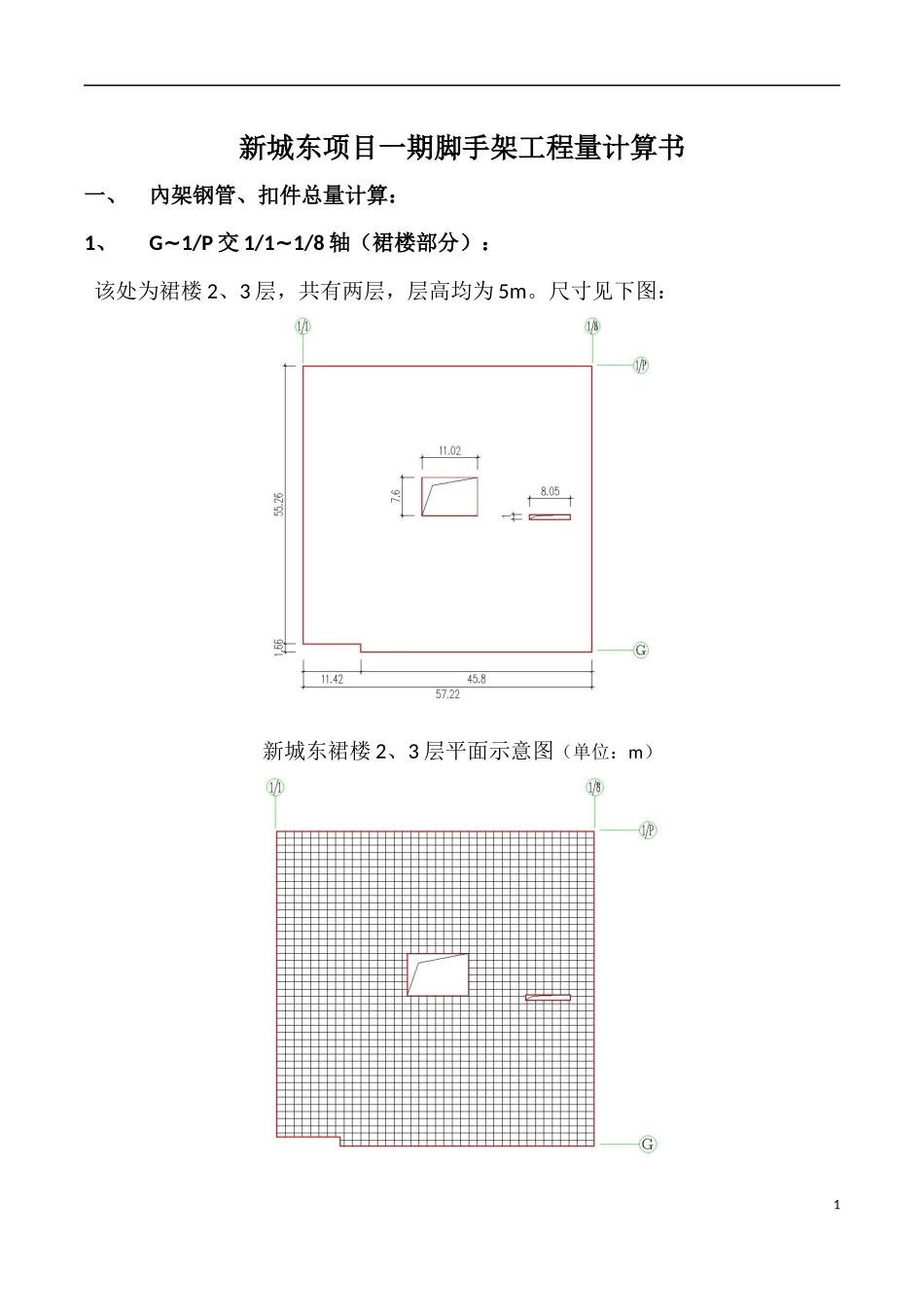

新城东项目一期脚手架工程量计算书一、內架钢管、扣件总量计算：1、G~1/P交1/1~1/8轴（裙楼部分）：该处为裙楼2、3层，共有两层，层高均为5m。尺寸见下图：新城东裙楼2、3层平面示意图（单位：m）1新城东裙楼2、3层內架平面示意图其中內架参数：单层搭设面积（㎡）外围周长脚手架高度步距纵距横距搭设行数（行）搭设列数（列）314622851.51.51.34539无注明则单位为m1）、因此单层內架水平搭设的钢管（含扫地杆、纵向水平杆、横向水平杆并扣除洞口部分）总长为：（56.9×39+57×45-7.6×7-11×5-1×5-8×1-1.7×7-11.4×1）×3=13919m2）、单层內架立杆搭设的钢管总长（按层高5m计，并扣除洞口部分）为：（39×45-5×7-1×6-1×8）×5=8530m3）、则两层总共管长为：（13919+8530）×2=44898m4）、已知钢管规格为DN48，壁厚3.5mm；根据公式：钢管重量（Kg）=0.02466×壁厚×（外径-壁厚）×长度得每米钢管重量为：0.02466×3.5×（48-3.5）×1=3.841（Kg）=0.003841（t）2因此G~1/P交1/1~1/8轴內架总量为：內架总管长×钢管每米重量44898×3.841=172453（Kg）=172.45（t）2、C~H交1/1~1/8轴（主楼部分）：该处为主楼7、8、9层，共有三层，层高均为3.2m。尺寸见下图：新城东主楼7、8、9层平面示意图（单位：m）3新城东主楼7、8、9层內架平面示意图单层搭设面积（㎡）外围周长脚手架高度步距纵距横距搭设行数（行）搭设列数（列）12121573.21.51.51.31938无注明则单位为m1）、因此单层內架水平搭设的钢管（含扫地杆、纵向水平杆、横向水平杆并扣除洞口部分）总长为：=5384m2）、单层內架立杆搭设的钢管总长（按层高3.2m计，并扣除洞口部分）为：（38×19-30×1-15）×3.2=2166m3）、则三层总共管长为：（5384+2166）×3=22650m44）、因此C~H交1/1~1/8轴內架总量为：內架总管长×钢管每米重量22650×3.841=86999（Kg）=87（t）3、內架总量（裙楼+主楼）：综上，內架钢管总长度（裙楼+主楼）为：44898+22650=67548m內架钢管总重量（裙楼+主楼）为：172.45+87=259.45t4、内架扣件计算：1）、G~1/P交1/1~1/8轴（单层裙楼部分）：2）、C~H交1/1~1/8轴（主楼部分）：3）、汇总5搭设高度（m）搭设长度（m）搭设宽度（m）立杆纵距（m）步距（m）立杆总数（个）排数（排）3.255.321.61.41.56663直角扣件数（个）对接扣件数（个）旋转扣件（个）单层满堂脚手架计算45223410754226参数计算长杆总长度（m）二、外架（双排）钢管、扣件总量计算：1、外架搭设面有：主楼G交1-8轴7、8、9层，主楼1交C-G轴7、8、9层，主楼C交1-8轴1~9层，主楼、裙楼8交C-P轴1~9层。部位主楼G交1-8轴7、8、9层主楼1交C-G轴7、8、9层主楼C交1-8轴1~9层主楼、裙楼8交C-P轴1~9层外立面面积（㎡）64029724942707因此外架总面积为：640+297+2494+2707=6138㎡外架搭设参数：外架搭设总立面面积（㎡）步距立杆间距横杆间距61381.51.81.2取单位面积内外架搭设的单元分析，见以下简图：该单元尺寸为：高，4.5m；水平长度，5.4m；面积，24.3㎡。6直角扣件对接扣件旋转扣件直角扣件对接扣件旋转扣件群楼部位13976309492822795261881856主楼部位34107542263102302262678部位单层扣件数量(个)层数合计楼层扣件数量(个)合计扣件总数（个）49166该单元总钢管长度为：1.5×9×2+1.2×9+1.8×9×2+5.76=76m则，外架外立面面积6138㎡，含该单元个数为6138/24.3=252.6个；因此外架总钢管长度为：76×252.6=19198m2、综上，外架钢管总长度19198m，折重量为：19198×3.841=73738（Kg）=73.7（t）3、外架扣件计算：7三、新城东一期内、外架钢管、扣件总量：由以上分析得出：内容內架外架钢管合计总长度（m）675481919886746重量（t）259.4573.7333.15扣件数量（个）729738部位脚手架外围长度(m)脚手架高度(m)步距(m)纵距(m)横距(m)剪刀撑(个)直角扣件(个)对接扣件(个)旋转扣件(个)扣件总数(个)脚手架面积(㎡)主楼G交1-8轴7、8、9层52.412.81.51.81.212416018641252590670.72主楼1交C-G轴7、8、9层25.612.81.51.81.262800384601244327.68主楼C交1-8轴1~9层56.742.81.51.81.24645826319246594832426.76主楼8交C-P轴1~9层25.642.81.51.81.21862648134418541771095.68裙楼8交C-P轴1~9层55.728.91.51.81.23093875212831063131609.7311451475079121145238076131合计
