『AutoCAD』一些操作技巧VIP免费

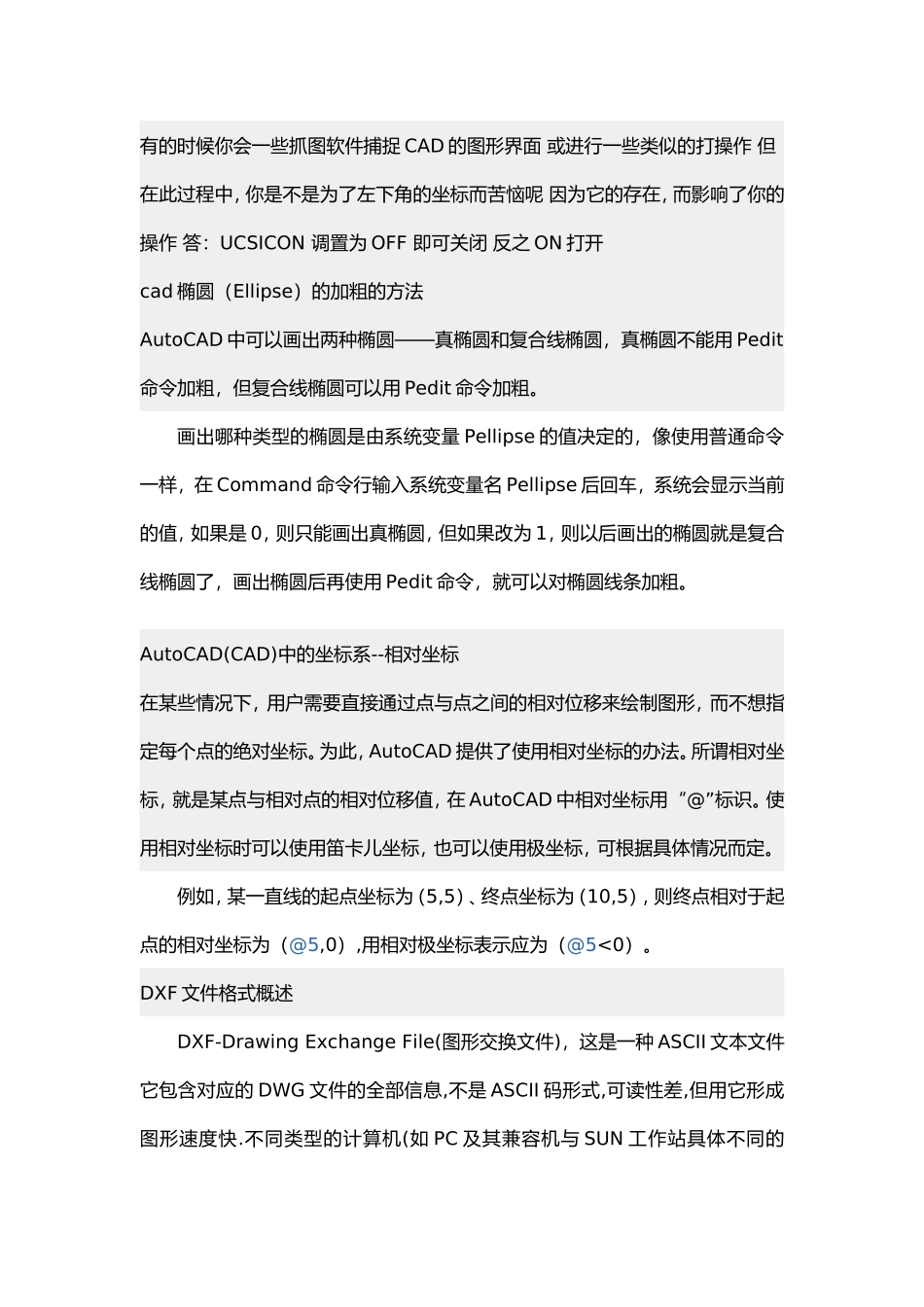

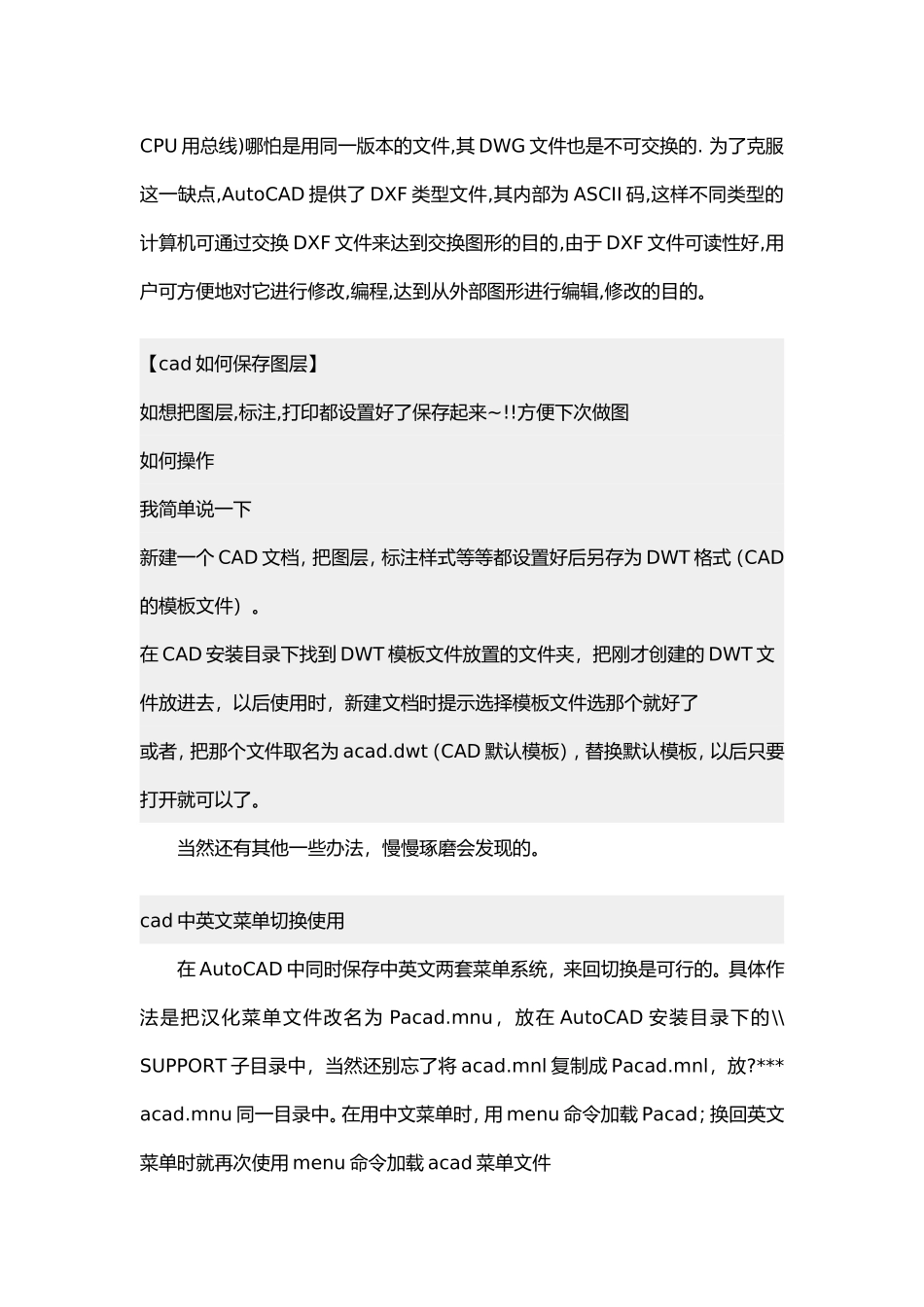

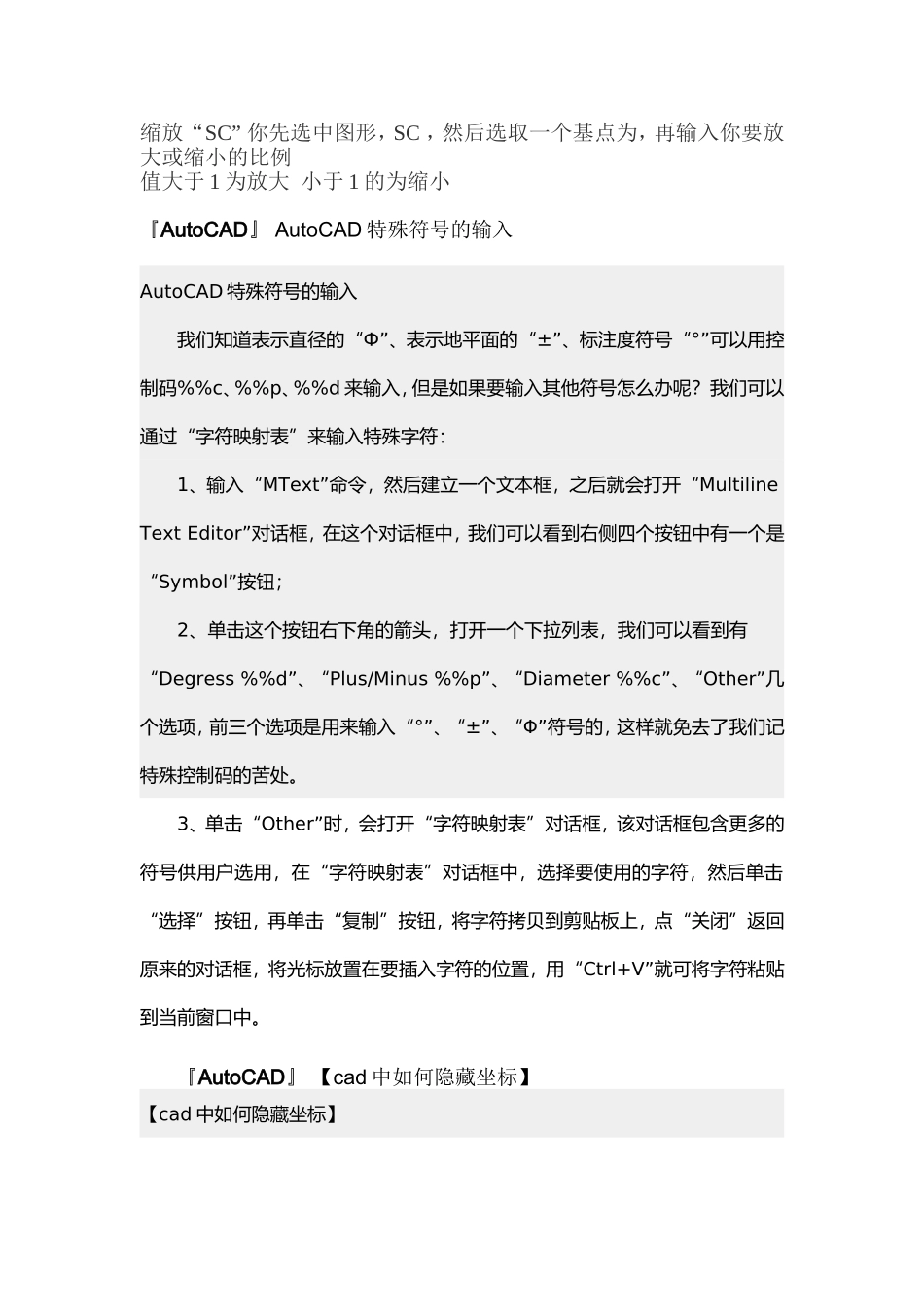

缩放“SC”你先选中图形，SC，然后选取一个基点为，再输入你要放大或缩小的比例值大于1为放大小于1的为缩小『AutoCAD』AutoCAD特殊符号的输入AutoCAD特殊符号的输入我们知道表示直径的“Ф”、表示地平面的“±”、标注度符号“°”可以用控制码%%c、%%p、%%d来输入，但是如果要输入其他符号怎么办呢？我们可以通过“字符映射表”来输入特殊字符：1、输入“MText”命令，然后建立一个文本框，之后就会打开“MultilineTextEditor”对话框，在这个对话框中，我们可以看到右侧四个按钮中有一个是“Symbol”按钮；2、单击这个按钮右下角的箭头，打开一个下拉列表，我们可以看到有“Degress%%d”、“Plus/Minus%%p”、“Diameter%%c”、“Other”几个选项，前三个选项是用来输入“°”、“±”、“Φ”符号的，这样就免去了我们记特殊控制码的苦处。3、单击“Other”时，会打开“字符映射表”对话框，该对话框包含更多的符号供用户选用，在“字符映射表”对话框中，选择要使用的字符，然后单击“选择”按钮，再单击“复制”按钮，将字符拷贝到剪贴板上，点“关闭”返回原来的对话框，将光标放置在要插入字符的位置，用“Ctrl+V”就可将字符粘贴到当前窗口中。『AutoCAD』【cad中如何隐藏坐标】【cad中如何隐藏坐标】有的时候你会一些抓图软件捕捉CAD的图形界面或进行一些类似的打操作但在此过程中，你是不是为了左下角的坐标而苦恼呢因为它的存在，而影响了你的操作答：UCSICON调置为OFF即可关闭反之ON打开cad椭圆（Ellipse）的加粗的方法AutoCAD中可以画出两种椭圆——真椭圆和复合线椭圆，真椭圆不能用Pedit命令加粗，但复合线椭圆可以用Pedit命令加粗。画出哪种类型的椭圆是由系统变量Pellipse的值决定的，像使用普通命令一样，在Command命令行输入系统变量名Pellipse后回车，系统会显示当前的值，如果是0，则只能画出真椭圆，但如果改为1，则以后画出的椭圆就是复合线椭圆了，画出椭圆后再使用Pedit命令，就可以对椭圆线条加粗。AutoCAD(CAD)中的坐标系--相对坐标在某些情况下，用户需要直接通过点与点之间的相对位移来绘制图形，而不想指定每个点的绝对坐标。为此，AutoCAD提供了使用相对坐标的办法。所谓相对坐标，就是某点与相对点的相对位移值，在AutoCAD中相对坐标用“@”标识。使用相对坐标时可以使用笛卡儿坐标，也可以使用极坐标，可根据具体情况而定。例如，某一直线的起点坐标为（5,5）、终点坐标为（10,5），则终点相对于起点的相对坐标为（@5,0）,用相对极坐标表示应为（@5<0）。DXF文件格式概述DXF-DrawingExchangeFile(图形交换文件)，这是一种ASCII文本文件它包含对应的DWG文件的全部信息,不是ASCII码形式,可读性差,但用它形成图形速度快.不同类型的计算机(如PC及其兼容机与SUN工作站具体不同的CPU用总线)哪怕是用同一版本的文件,其DWG文件也是不可交换的.为了克服这一缺点,AutoCAD提供了DXF类型文件,其内部为ASCII码,这样不同类型的计算机可通过交换DXF文件来达到交换图形的目的,由于DXF文件可读性好,用户可方便地对它进行修改,编程,达到从外部图形进行编辑,修改的目的。【cad如何保存图层】如想把图层,标注,打印都设置好了保存起来~!!方便下次做图如何操作我简单说一下新建一个CAD文档，把图层，标注样式等等都设置好后另存为DWT格式（CAD的模板文件）。在CAD安装目录下找到DWT模板文件放置的文件夹，把刚才创建的DWT文件放进去，以后使用时，新建文档时提示选择模板文件选那个就好了或者，把那个文件取名为acad.dwt（CAD默认模板），替换默认模板，以后只要打开就可以了。当然还有其他一些办法，慢慢琢磨会发现的。cad中英文菜单切换使用在AutoCAD中同时保存中英文两套菜单系统，来回切换是可行的。具体作法是把汉化菜单文件改名为Pacad.mnu，放在AutoCAD安装目录下的\\SUPPORT子目录中，当然还别忘了将acad.mnl复制成Pacad.mnl，放?***acad.mnu同一目录中。在用中文菜单时，用menu命令加载Pacad；换回英文菜单时就再次使用menu命令加载acad菜单文件『AutoCAD』自我检查和改进--效提高绘图速度自我检查做进一步的改进。象棋中有一种术语叫做复盘，也称“复局”。...
