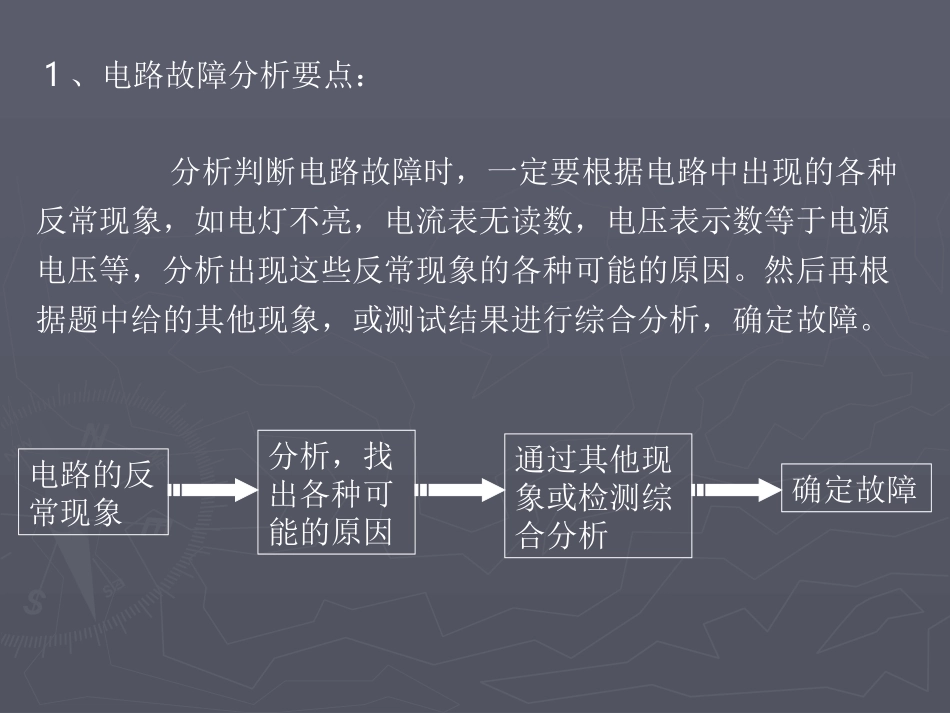

电路故障分析电路故障分析电路图专题之三电路图专题之三1、电路故障分析要点：分析判断电路故障时，一定要根据电路中出现的各种反常现象，如电灯不亮，电流表无读数，电压表示数等于电源电压等，分析出现这些反常现象的各种可能的原因。然后再根据题中给的其他现象，或测试结果进行综合分析，确定故障。电路的反常现象分析，找出各种可能的原因通过其他现象或检测综合分析确定故障2、检测电路故障的方法：A、一般方法：电压表——检测电路中的电压。B、常见方法：电流表或导线——将电路中有故障的地方短路。C、用一只适当的灯泡连入电路中不同位置，根据其亮度变化等情况判断。1、在下图所示的电路中，电源电压不变。闭合开关K，电路正常工作，一段时间后，发现其中一个电压表示数变大，则[]A.灯L可能变亮B.灯L亮度可能不变C.电阻R可能断路D.电阻R可能短路C2、安装家庭电路时，为检测电路安装是否正确，在接通电源前将火线上的保险丝取下，换成一个额定电压为220V的白炽灯泡，同时断开所有用电器的开关，接通电源后发现灯泡正常发光。由此可以判定[]A.电路安装正确B.电路安装不正确，某处有短路C.电路安装不正确，某处有断路D.条件不足，无法判断B3、小林同学利用电压表和电流表测电阻R1的阻值，实验电路如图所示。（1）按照图2所示，将图2乙中的电流表（用0.6A量程）正确连入电路(用笔画线表示导线)。（2）实验中，当滑动变阻器的滑片P移到某一位置时，电流表和电压表V2的示数如图2丙所示。由此可知，电阻R1＝Ω。甲乙10（3）小林发现另一个同学实验时，电路连接正确，电压表V1的示数为3V，但是反复移动滑动变阻器的滑片P，电压表V2的示数总是与V1的示数相等。由此可见，发现故障的原因可能是滑动变阻器或者是R1。0123A0123V丙短路断路CBNE1M检测灯E2甲乙4、下图甲所示是某同学连接好的测量小灯泡电阻的电路。闭合开关，灯E1不亮，两电表示数均为零。改同学用下图乙检测灯E2检测电路。E2的两根接线分别接在B、N两点仅E2亮，两电表示数均为零；分别接在A、C两点，E1、E2均亮，电流表示数为零，电压表示数不为零；分别接M、N两点，E1、E2均不亮，两电表示数均为零。由以上检测中观察到的现象判断出电路故障可能是[]A、滑动变阻器短路B、从M经开关至N间有断路C、导线CD断路，电流表短路D、滑动变阻器断路，电流表短D5、在下图中，电源电压不变，闭合开关S后，灯L1、L2都发光。一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是[]A.灯L1短路B.灯L2短路C.灯L1断路D.灯L2断路D6、把电池组、开关、灯泡L1和L2及若干导线组成串联电路，并用电压表测量灯L1两端的电压，当开关闭合时发现电压表读数为零，则可能出现的故障是[]A、L1的灯丝断了B、L2的灯丝断了C、L1发生了短路D、L2发生了短路BC7、如右图所示的电路，电源电压6V，电灯L1、L2的电阻均为15Ω，当开关S闭合后，两灯均正常发光。在某时刻，电路出现故障，电流表和电压表的示数出现异常。造成该现象的电路故障有多种可能，如下表中1、2所列故障。请分析写出可能出现的第三种由电灯引起的电路故障（其中一盏灯完好），并填上与2、3相应的电流表和电压表的大约示数。故障序号电路故障电压表读数电流表读数1L2灯丝烧断6V0A2L1短路6V6V0.4A0.4A3L2短路或L1灯丝烧断0V0V或或0V0V0.4A0.4A或或0A0A8、在右图所示的电路中，a、b、c、d为四个接线柱。闭合开关后灯不亮，已经确定是由于灯泡开路或短路引起。在不允许拆开电路的情况下，请你用一个电压表或一个电流表分别对故障进行判断，把方法和判断结果填入下表中（每种电表只填一种方法）。电表方法（接在何处、开关开闭情况）现象和结论电流表电压表电表方法（接在何处、开关开闭情况）现象和结论电流表aa、、bb间，闭合间，闭合有示数，灯开路；无示数，灯短路有示数，灯开路；无示数，灯短路cc、、dd间，断开间，断开有示数，灯短路；无示数，灯开路有示数，灯短路；无示数，灯开路电压表aa、、bb间，闭合间，闭合有示数，灯开路；无示数，灯短路有示数，灯开路；无示数，灯短路cc、、dd间，断开间，断开有示数，灯短路；无示数，灯开路有示数...
