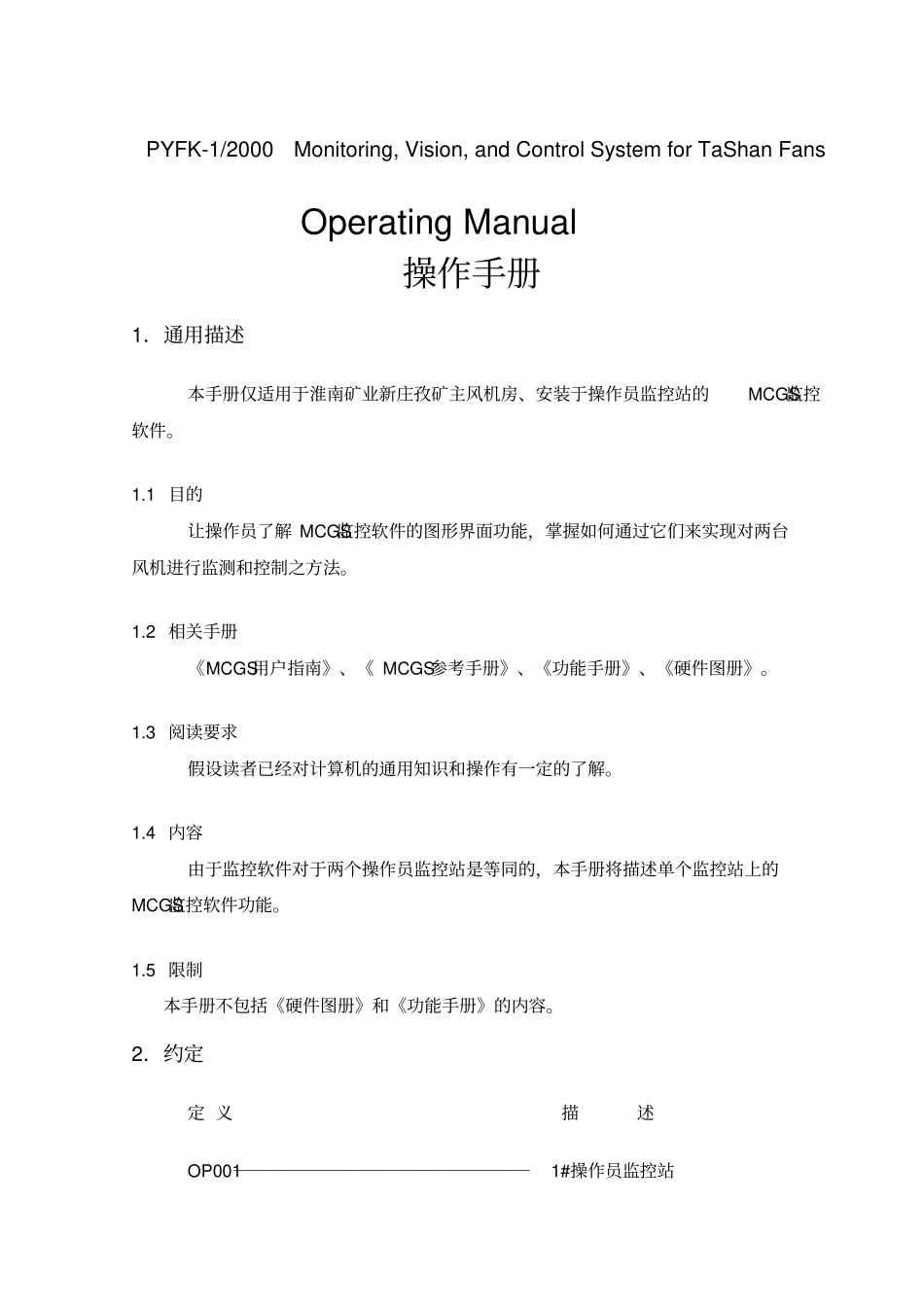

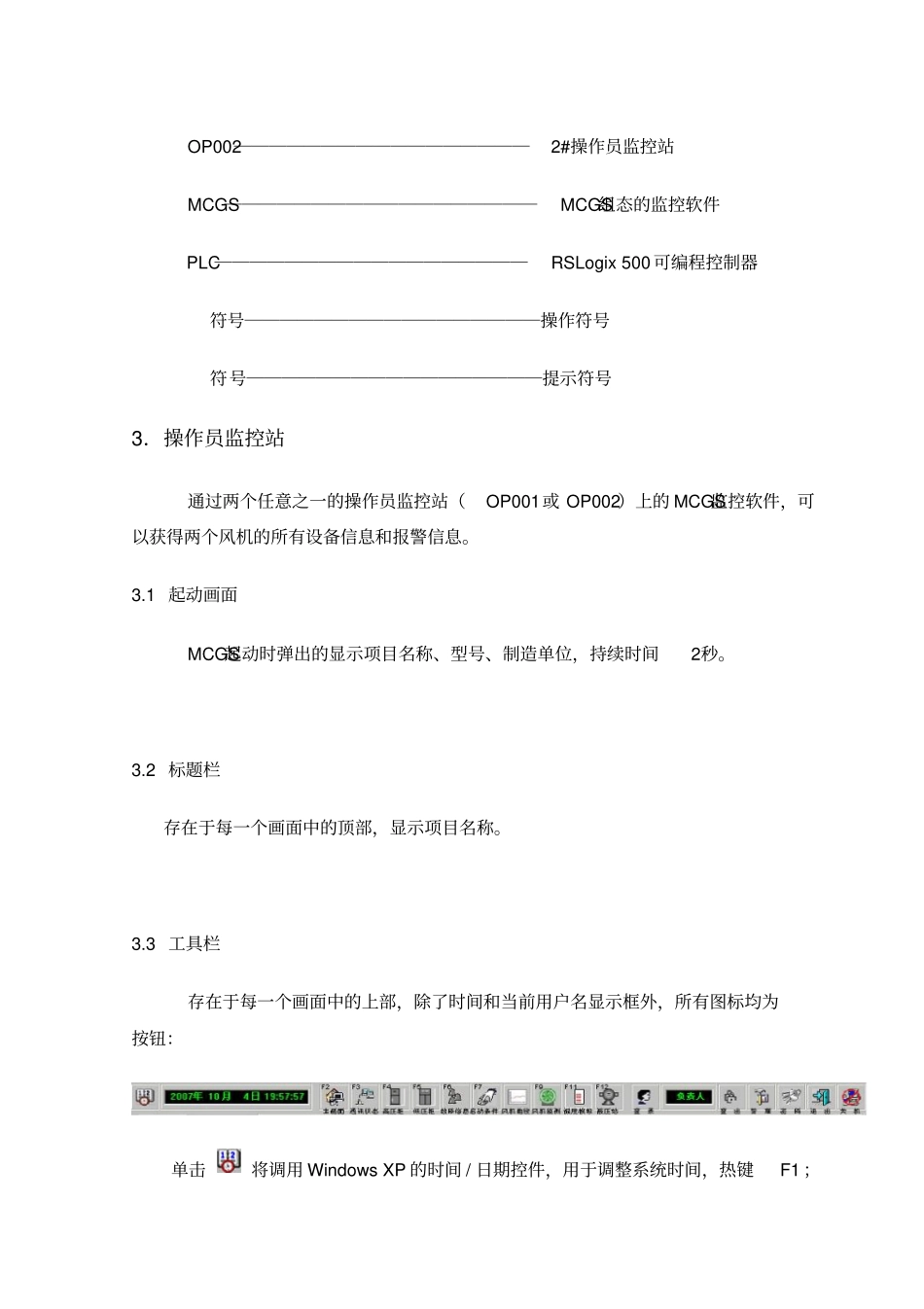

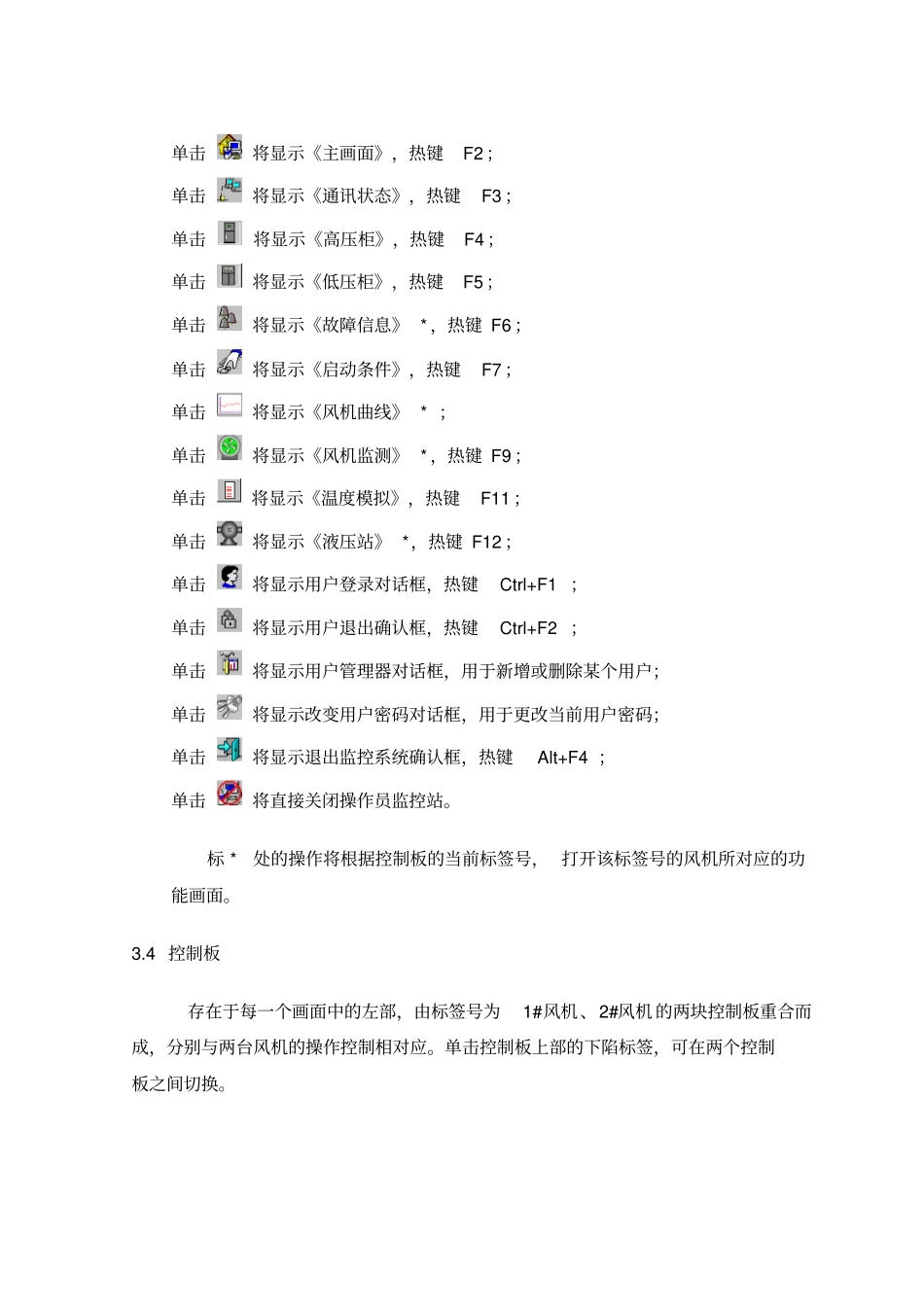

PYFK-1/2000Monitoring,Vision,andControlSystemforTaShanFansOperatingManual操作手册1．通用描述本手册仅适用于淮南矿业新庄孜矿主风机房、安装于操作员监控站的MCGS监控软件。1.1目的让操作员了解MCGS监控软件的图形界面功能，掌握如何通过它们来实现对两台风机进行监测和控制之方法。1.2相关手册《MCGS用户指南》、《MCGS参考手册》、《功能手册》、《硬件图册》。1.3阅读要求假设读者已经对计算机的通用知识和操作有一定的了解。1.4内容由于监控软件对于两个操作员监控站是等同的，本手册将描述单个监控站上的MCGS监控软件功能。1.5限制本手册不包括《硬件图册》和《功能手册》的内容。2．约定定义描述OP001―――――――――――――――――1#操作员监控站OP002―――――――――――――――――2#操作员监控站MCGS――――――――――――――――――MCGS组态的监控软件PLC――――――――――――――――――RSLogix500可编程控制器符号―――――――――――――――――操作符号符号―――――――――――――――――提示符号3．操作员监控站通过两个任意之一的操作员监控站（OP001或OP002）上的MCGS监控软件，可以获得两个风机的所有设备信息和报警信息。3.1起动画面MCGS起动时弹出的显示项目名称、型号、制造单位，持续时间2秒。3.2标题栏存在于每一个画面中的顶部，显示项目名称。3.3工具栏存在于每一个画面中的上部，除了时间和当前用户名显示框外，所有图标均为按钮：单击将调用WindowsXP的时间/日期控件，用于调整系统时间，热键F1；单击将显示《主画面》，热键F2；单击将显示《通讯状态》，热键F3；单击将显示《高压柜》，热键F4；单击将显示《低压柜》，热键F5；单击将显示《故障信息》*，热键F6；单击将显示《启动条件》，热键F7；单击将显示《风机曲线》*；单击将显示《风机监测》*，热键F9；单击将显示《温度模拟》，热键F11；单击将显示《液压站》*，热键F12；单击将显示用户登录对话框，热键Ctrl+F1；单击将显示用户退出确认框，热键Ctrl+F2；单击将显示用户管理器对话框，用于新增或删除某个用户；单击将显示改变用户密码对话框，用于更改当前用户密码；单击将显示退出监控系统确认框，热键Alt+F4；单击将直接关闭操作员监控站。标*处的操作将根据控制板的当前标签号，打开该标签号的风机所对应的功能画面。3.4控制板存在于每一个画面中的左部，由标签号为1#风机、2#风机的两块控制板重合而成，分别与两台风机的操作控制相对应。单击控制板上部的下陷标签，可在两个控制板之间切换。工作方式转换开关位置由控制柜的工作方式转换开关位置和PLC所调用的控制子程序共同决定；故障指示灯：无任何故障，有故障存在（闪烁）*1；待机指示灯：可起动状态，起动条件不满足*2；风向指示灯：在抽风转向，在反风转向，转向未定；启动按钮：在自动或检修方式下启动待机状态的风机*3；停止按钮：在自动或检修方式下停止风机*3；消警按钮：消除蜂鸣器报警声；复位按钮：解除一个已经排出了的故障自保；按钮：按下此按钮，变为，执行故障跳闸情况下后备风机自动启动功能，指示灯：正在启动后备风机，没有动作；按钮：按下此按钮，变为，执行风机运行时间到设定时间的情况下切换到后备风机的功能，指示灯：正在启动后备风机，没有动作；调用《功能手册》按钮；调用《操作手册》按钮。*1鼠标单击故障指示灯将打开当前标签号风机所对应的《实时报警》画面。*2鼠标单击待机指示灯将打开《启动条件》画面。*3操作员必须有足够的操作权限。3.5主画面它是监控软件启动后最先进入的画面，它反映了整个风机房设备状态的概貌。显示每台风机的累计运行时间；显示运行风机的当前入风口负压和风筒流量；显示检修门、风门状态；显示制动器、释放限位开关的状态；显示液压泵站油箱当前温度和油位状态；红色流动块指示风的流向、电机转向；显示风机轴承温度和电机绕组温度；显示风机叶片的开度；显示液压站电机和液压油加热器的工作情况；当鼠标在画面上移动时，如果出现手形光标，单击可进入相关的具体画面。3.6通讯状态它反映了整个监控系统的设备之间通讯情况，以及PLC的运行...
