新手船模必看VIP免费

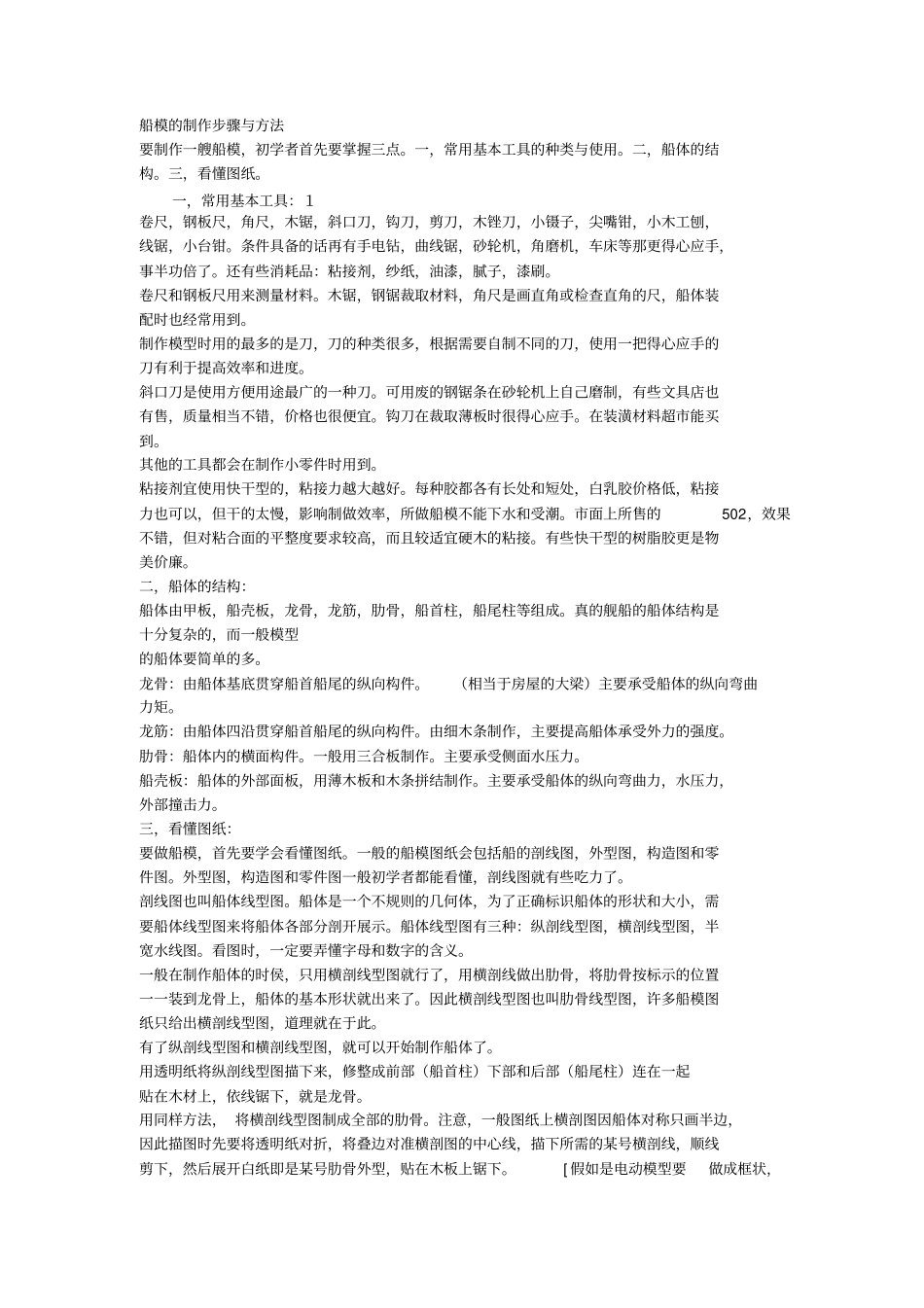

新手船模必看_第1页
1/7

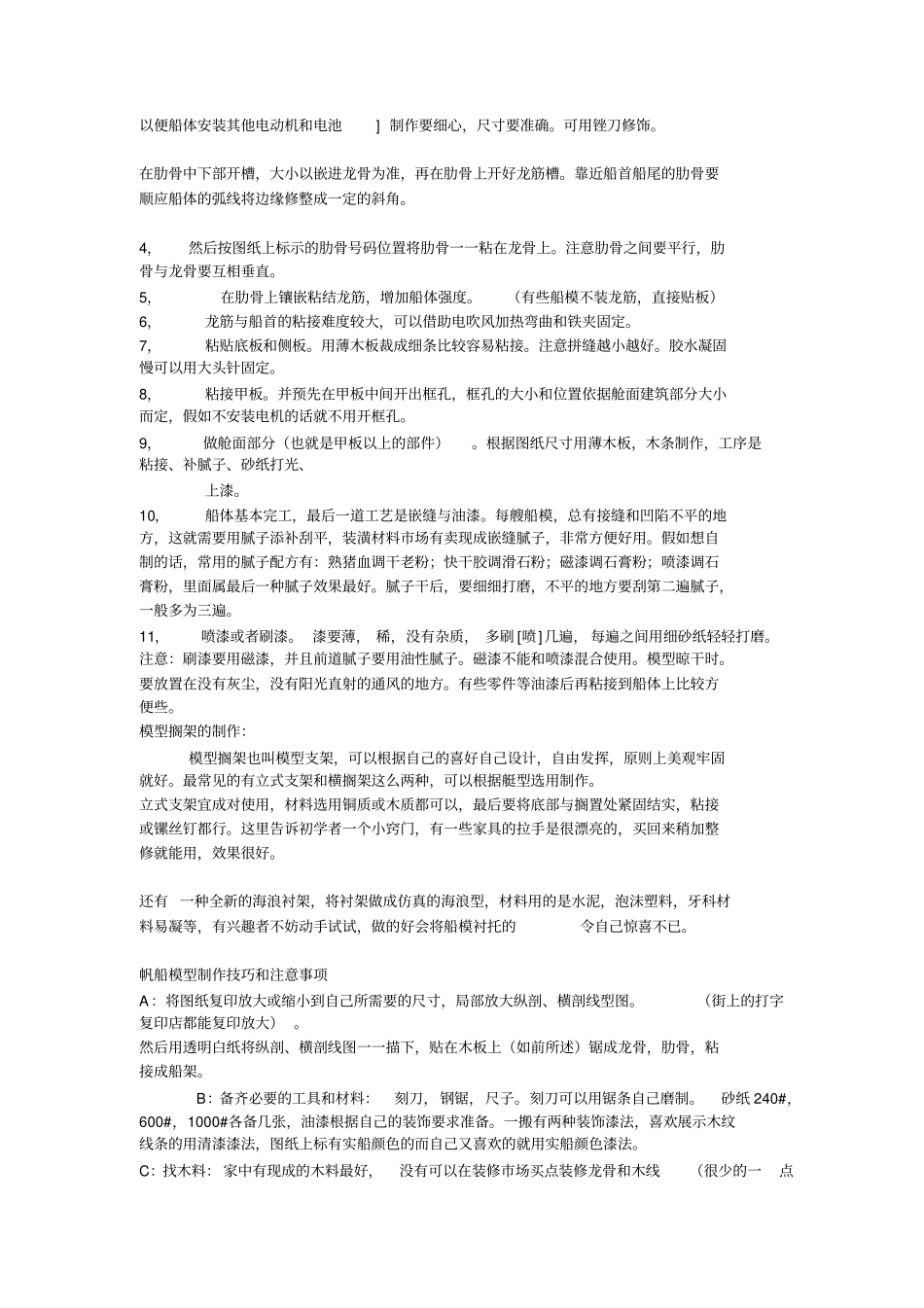

新手船模必看_第2页
2/7
新手船模必看_第3页
3/7
船模的制作步骤与方法要制作一艘船模,初学者首先要掌握三点。一,常用基本工具的种类与使用。二,船体的结构。三,看懂图纸。一,常用基本工具:1卷尺,钢板尺,角尺,木锯,斜口刀,钩刀,剪刀,木锉刀,小镊子,尖嘴钳,小木工刨,线锯,小台钳。条件具备的话再有手电钻,曲线锯,砂轮机,角磨机,车床等那更得心应手,事半功倍了。还有些消耗品:粘接剂,纱纸,油漆,腻子,漆刷。卷尺和钢板尺用来测量材料。木锯,钢锯裁取材料,角尺是画直角或检查直角的尺,船体装配时也经常用到。制作模型时用的最多的是刀,刀的种类很多,根据需要自制不同的刀,使用一把得心应手的刀有利于提高效率和进度。斜口刀是使用方便用途最广的一种刀。可用废的钢锯条在砂轮机上自己磨制,有些文具店也有售,质量相当不错,价格也很便宜。钩刀在裁取薄板时很得心应手。在装潢材料超市能买到。其他的工具都会在制作小零件时用到。粘接剂宜使用快干型的,粘接力越大越好。每种胶都各有长处和短处,白乳胶价格低,粘接力也可以,但干的太慢,影响制做效率,所做船模不能下水和受潮。市面上所售的502,效果不错,但对粘合面的平整度要求较高,而且较适宜硬木的粘接。有些快干型的树脂胶更是物美价廉。二,船体的结构:船体由甲板,船壳板,龙骨,龙筋,肋骨,船首柱,船尾柱等组成。真的舰船的船体结构是十分复杂的,而一般模型的船体要简单的多。龙骨:由船体基底贯穿船首船尾的纵向构件。(相当于房屋的大梁)主要承受船体的纵向弯曲力矩。龙筋:由船体四沿贯穿船首船尾的纵向构件。由细木条制作,主要提高船体承受外力的强度。肋骨:船体内的横面构件。一般用三合板制作。主要承受侧面水压力。船壳板:船体的外部面板,用薄木板和木条拼结制作。主要承受船体的纵向弯曲力,水压力,外部撞击力。三,看懂图纸:要做船模,首先要学会看懂图纸。一般的船模图纸会包括船的剖线图,外型图,构造图和零件图。外型图,构造图和零件图一般初学者都能看懂,剖线图就有些吃力了。剖线图也叫船体线型图。船体是一个不规则的几何体,为了正确标识船体的形状和大小,需要船体线型图来将船体各部分剖开展示。船体线型图有三种:纵剖线型图,横剖线型图,半宽水线图。看图时,一定要弄懂字母和数字的含义。一般在制作船体的时侯,只用横剖线型图就行了,用横剖线做出肋骨,将肋骨按标示的位置一一装到龙骨上,船体的基本形状就出来了。因此横剖线型图也叫肋骨线型图,许多船模图纸只给出横剖线型图,道理就在于此。有了纵剖线型图和横剖线型图,就可以开始制作船体了。用透明纸将纵剖线型图描下来,修整成前部(船首柱)下部和后部(船尾柱)连在一起贴在木材上,依线锯下,就是龙骨。用同样方法,将横剖线型图制成全部的肋骨。注意,一般图纸上横剖图因船体对称只画半边,因此描图时先要将透明纸对折,将叠边对准横剖图的中心线,描下所需的某号横剖线,顺线剪下,然后展开白纸即是某号肋骨外型,贴在木板上锯下。[假如是电动模型要做成框状,以便船体安装其他电动机和电池]制作要细心,尺寸要准确。可用锉刀修饰。在肋骨中下部开槽,大小以嵌进龙骨为准,再在肋骨上开好龙筋槽。靠近船首船尾的肋骨要顺应船体的弧线将边缘修整成一定的斜角。4,然后按图纸上标示的肋骨号码位置将肋骨一一粘在龙骨上。注意肋骨之间要平行,肋骨与龙骨要互相垂直。5,在肋骨上镶嵌粘结龙筋,增加船体强度。(有些船模不装龙筋,直接贴板)6,龙筋与船首的粘接难度较大,可以借助电吹风加热弯曲和铁夹固定。7,粘贴底板和侧板。用薄木板裁成细条比较容易粘接。注意拼缝越小越好。胶水凝固慢可以用大头针固定。8,粘接甲板。并预先在甲板中间开出框孔,框孔的大小和位置依据舱面建筑部分大小而定,假如不安装电机的话就不用开框孔。9,做舱面部分(也就是甲板以上的部件)。根据图纸尺寸用薄木板,木条制作,工序是粘接、补腻子、砂纸打光、上漆。10,船体基本完工,最后一道工艺是嵌缝与油漆。每艘船模,总有接缝和凹陷不平的地方,这就需要用腻子添补刮平,装潢材料市场有卖现成嵌缝腻子,非常方便好用。假如想自制的话,常用的腻...
