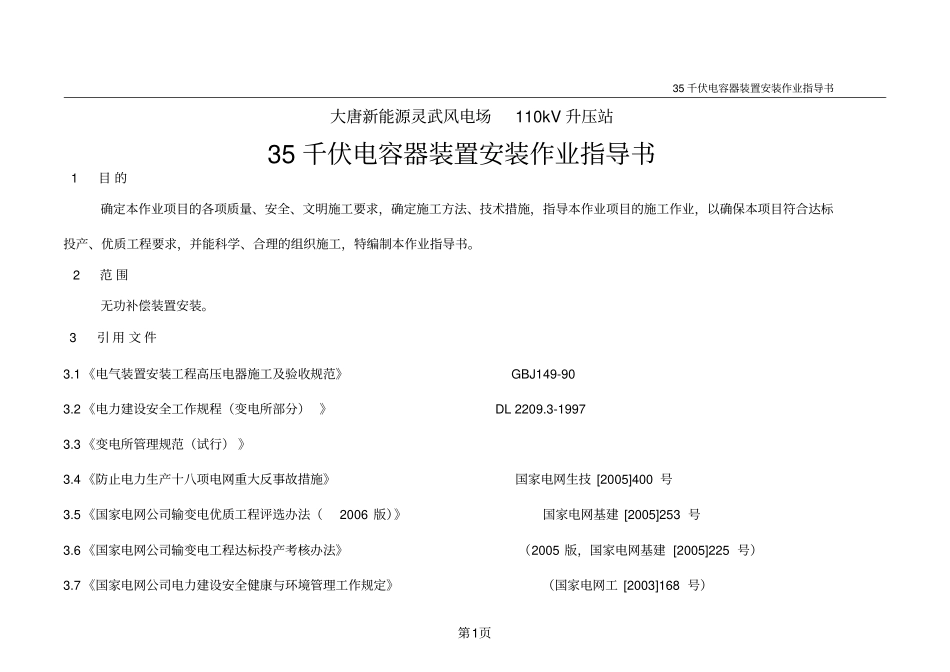

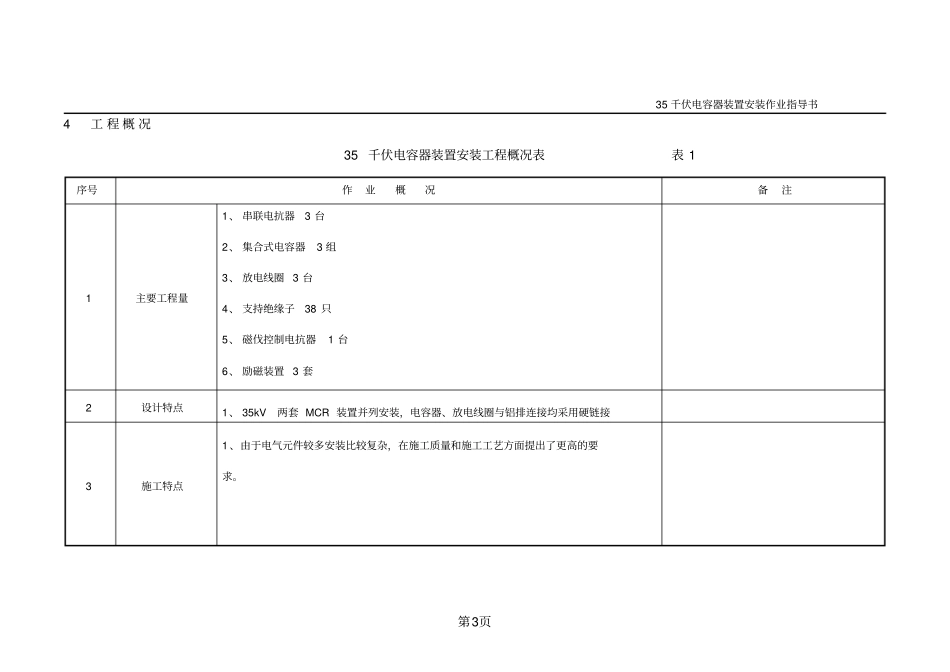

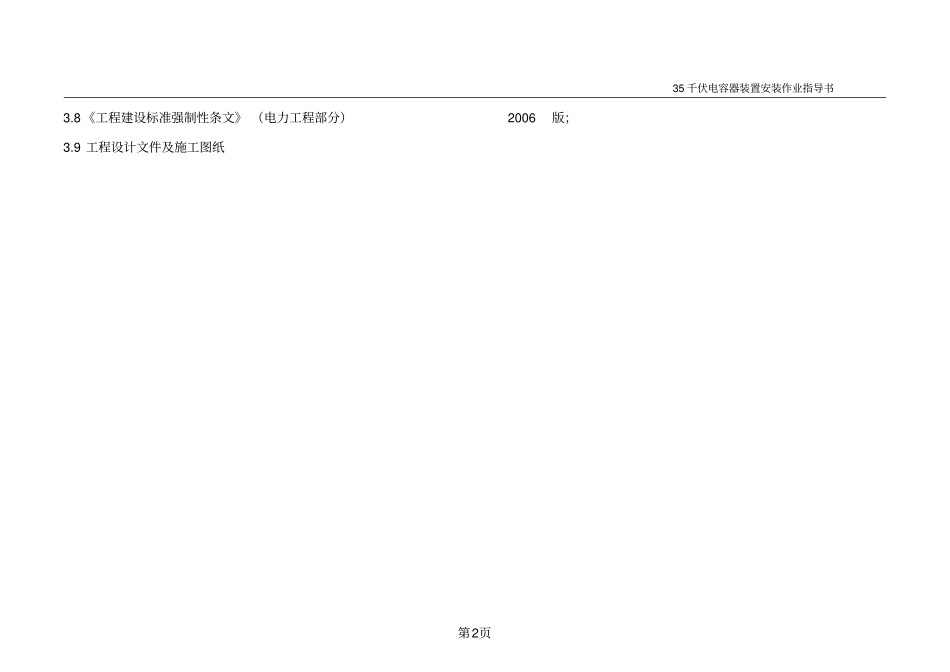

35千伏电容器装置安装作业指导书第1页大唐新能源灵武风电场110kV升压站35千伏电容器装置安装作业指导书1目的确定本作业项目的各项质量、安全、文明施工要求，确定施工方法、技术措施，指导本作业项目的施工作业，以确保本项目符合达标投产、优质工程要求，并能科学、合理的组织施工，特编制本作业指导书。2范围无功补偿装置安装。3引用文件3.1《电气装置安装工程高压电器施工及验收规范》GBJ149-903.2《电力建设安全工作规程（变电所部分）》DL2209.3-19973.3《变电所管理规范（试行）》3.4《防止电力生产十八项电网重大反事故措施》国家电网生技[2005]400号3.5《国家电网公司输变电优质工程评选办法（2006版）》国家电网基建[2005]253号3.6《国家电网公司输变电工程达标投产考核办法》（2005版，国家电网基建[2005]225号）3.7《国家电网公司电力建设安全健康与环境管理工作规定》（国家电网工[2003]168号）35千伏电容器装置安装作业指导书第2页3.8《工程建设标准强制性条文》（电力工程部分）2006版；3.9工程设计文件及施工图纸35千伏电容器装置安装作业指导书第3页4工程概况35千伏电容器装置安装工程概况表表1序号作业概况备注1主要工程量1、串联电抗器3台2、集合式电容器3组3、放电线圈3台4、支持绝缘子38只5、磁伐控制电抗器1台6、励磁装置3套2设计特点1、35kV两套MCR装置并列安装，电容器、放电线圈与铝排连接均采用硬链接3施工特点1、由于电气元件较多安装比较复杂，在施工质量和施工工艺方面提出了更高的要求。35千伏电容器装置安装作业指导书第4页5标准化作业流程图35千伏电容器装置安装标准化作业流程图1、准备阶段3、结束阶段进行技术资料整理总结本次作业经验教训2、作业阶段收集资料编制标准化作业指导书填写并签发安全工作票施工机械、工器具、及材料准备技术交底学习本作业指导书进入现场交待危险点现场工器具摆放首件试点作业过程三级自检监理验证、转续手续35千伏电容器装置安装作业指导书第5页6施工前准备6.1作业人员要求35千伏电容器装置安装作业人员要求表表2序号内容责任人备注1检查工作人员的精神状态，应无妨碍工作病症和身体不适情况。李海2检查工作人员安全上岗证，应齐全有效。王迎威3检查特殊工种人员证书，应齐全有效。余立杰4检查作业人员个人安全用品、工具，应齐全、正确，作业人员着装整齐。赵忠民6.2作业人员分工6.2.1组织分工及职责35千伏电容器装置安装组织分工及职责表表3序号组织分工职责责任人备注1施工负责人负责10千伏电容器装置安装全面工作，根据工程量及强度配置施工人员。赵忠民2技术负责人由项目部专工负责，负责全面技术工作，组织安全技术交底（本作业全体施工人员）。王迎威3安全负责人负责本项目的全面安全工作，填写安全工作票。李海4质量负责人负责本项目各工序的质量检查，并做好施工记录。余立杰5供应负责人负责施工所用工器具及材料的准备李海6焊接负责人负责本作业的全部焊接工作。李跃辉35千伏电容器装置安装作业指导书第6页7其它施工人员35千伏电容器装置安装所有工序的所有配合工作（其它施工人员需有一定的工作经验，并且通过了工程处组织的安全及质量培训。）赵长兴、等6.2.2作业分工35千伏电容器装置安装作业人员分工表表4序号作业项目施工负责人作业人员1设备进货检验及办理交接手续余立杰2设备开箱检查余立杰3附件、备件清点余立杰王海亮4基础复测余立杰王海亮5电容器支架安装李海王海亮、赵长兴、李跃辉、6电容器组设备试验王迎威王长明、马聚金7电容器组设备安装赵长兴刘帅、王长明、马聚金8支柱绝缘子安装王海亮刘帅、赵长兴、李跃辉9干式电抗器吊装刘帅王海亮、赵长兴、李跃辉、10一次连线李海刘帅、王长明、马聚金11接地安装李跃辉王海亮、赵长兴、12现场检查与试验王迎威35千伏电容器装置安装作业指导书第7页13作业结束余立杰6.3施工机械设备及工器具准备35千伏电容器装置安装作业施工机械设备及工器具准备表表5序号名称规格/编号单位准备数量备注1吊车25t台1配4'钢丝绳缠满为止2一字螺丝刀3把2经过检验合格3拐尺把1经过检验合格4电焊机台15尼龙吊带对18米长6棘轮扳手22-24把27梅花搬手22-24套48开口搬手22-2...
