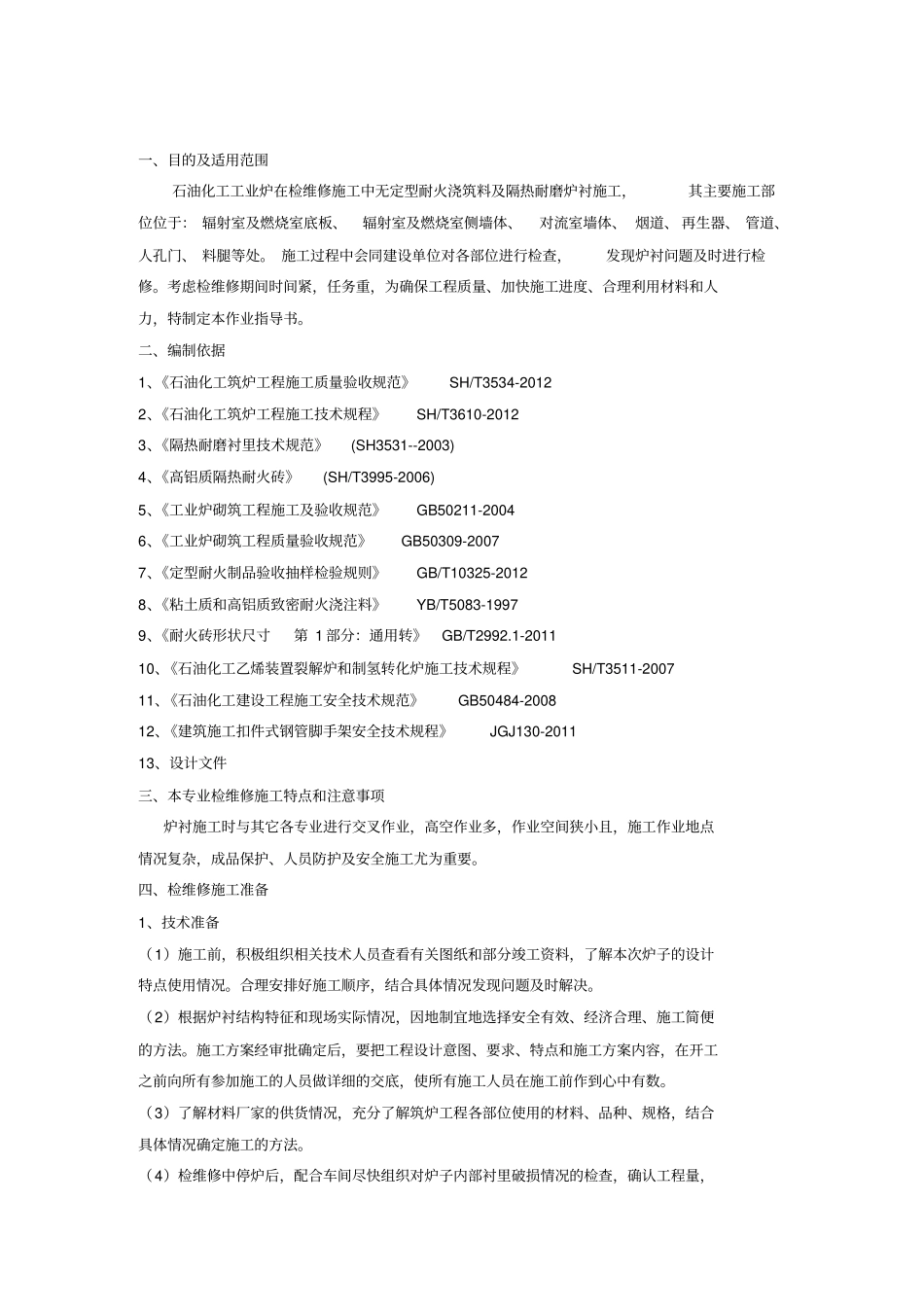

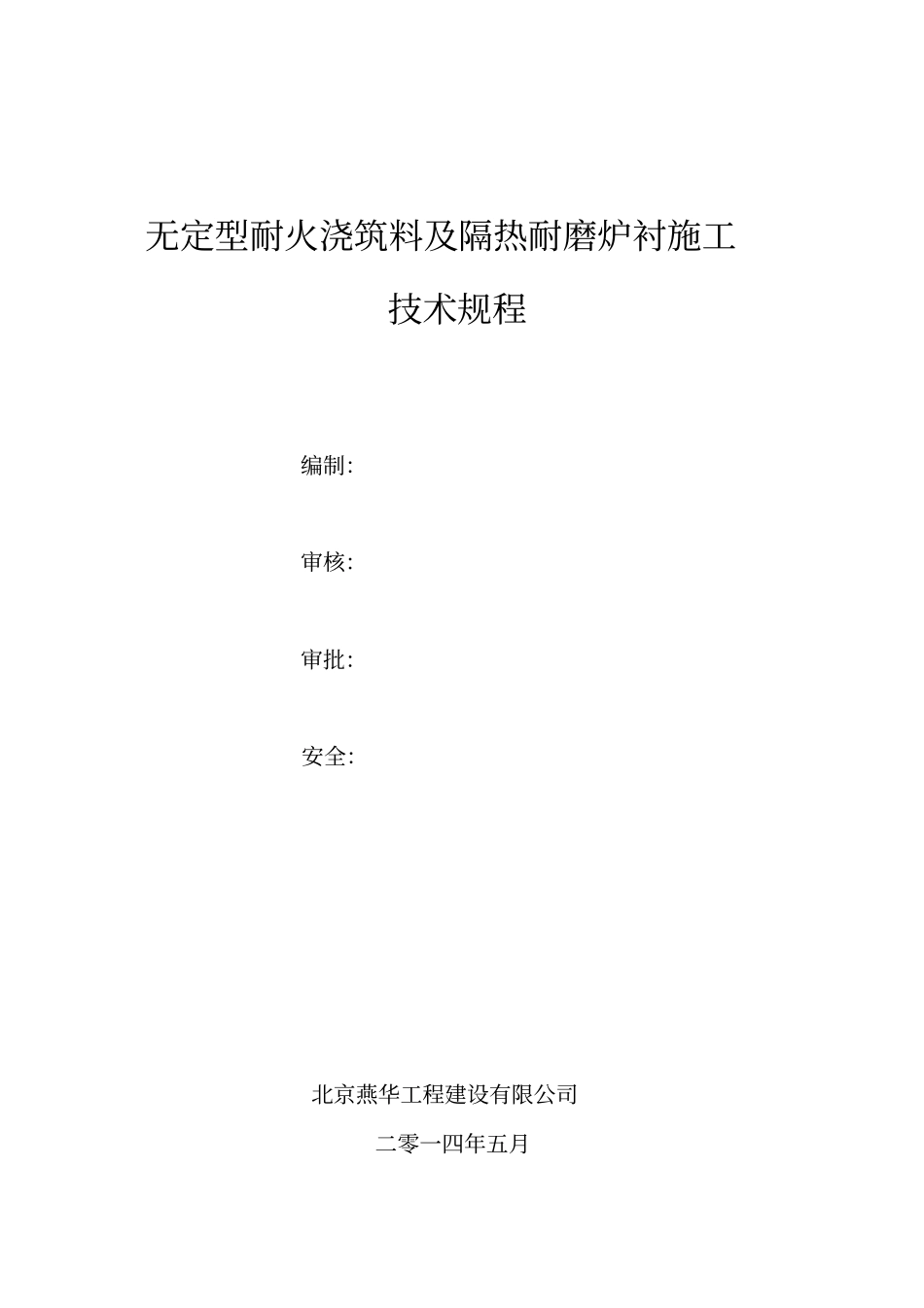

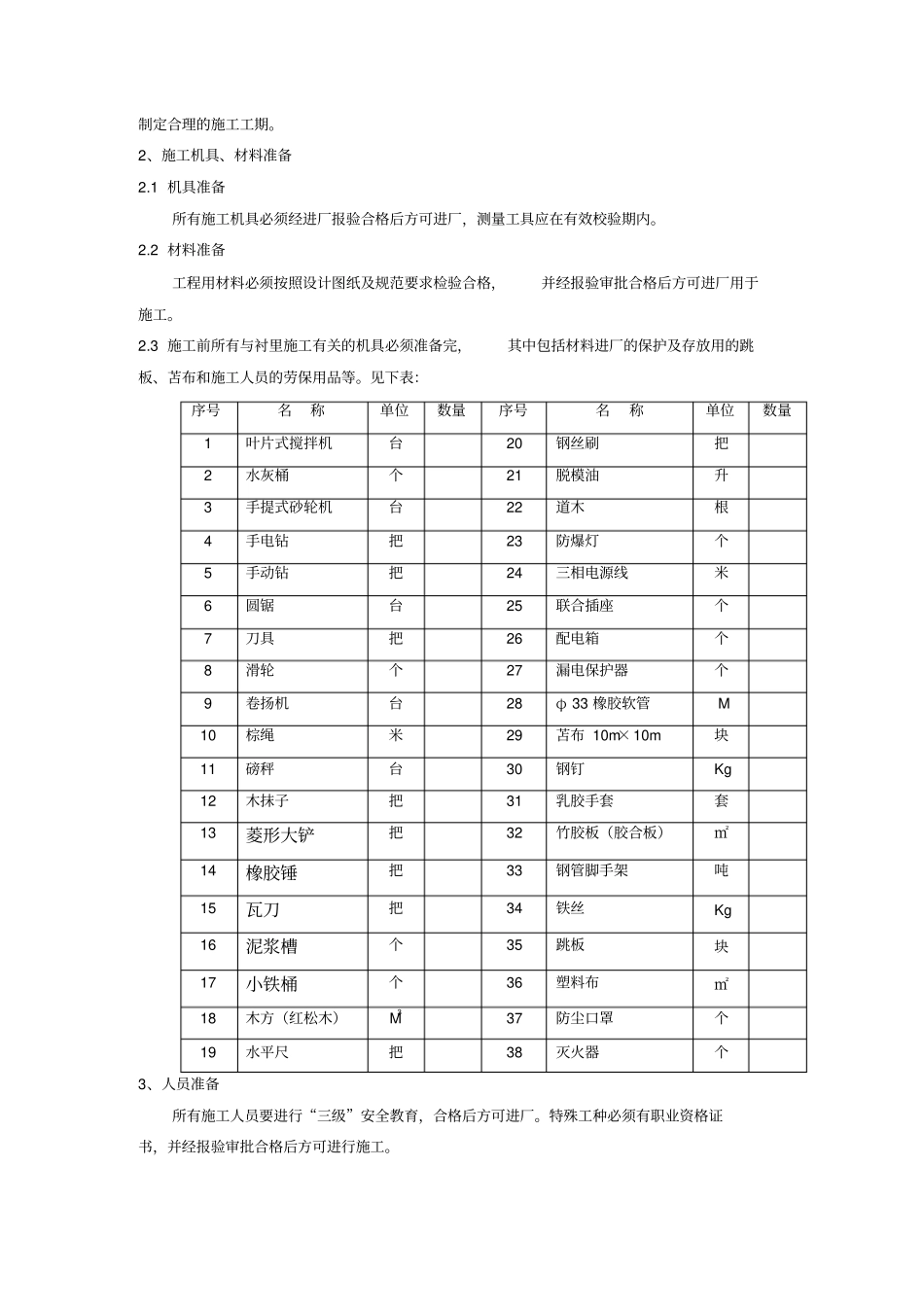

无定型耐火浇筑料及隔热耐磨炉衬施工技术规程编制：审核：审批：安全：北京燕华工程建设有限公司二零一四年五月一、目的及适用范围石油化工工业炉在检维修施工中无定型耐火浇筑料及隔热耐磨炉衬施工，其主要施工部位位于：辐射室及燃烧室底板、辐射室及燃烧室侧墙体、对流室墙体、烟道、再生器、管道、人孔门、料腿等处。施工过程中会同建设单位对各部位进行检查，发现炉衬问题及时进行检修。考虑检维修期间时间紧，任务重，为确保工程质量、加快施工进度、合理利用材料和人力，特制定本作业指导书。二、编制依据1、《石油化工筑炉工程施工质量验收规范》SH/T3534-20122、《石油化工筑炉工程施工技术规程》SH/T3610-20123、《隔热耐磨衬里技术规范》(SH3531--2003)4、《高铝质隔热耐火砖》(SH/T3995-2006)5、《工业炉砌筑工程施工及验收规范》GB50211-20046、《工业炉砌筑工程质量验收规范》GB50309-20077、《定型耐火制品验收抽样检验规则》GB/T10325-20128、《粘土质和高铝质致密耐火浇注料》YB/T5083-19979、《耐火砖形状尺寸第1部分：通用转》GB/T2992.1-201110、《石油化工乙烯装置裂解炉和制氢转化炉施工技术规程》SH/T3511-200711、《石油化工建设工程施工安全技术规范》GB50484-200812、《建筑施工扣件式钢管脚手架安全技术规程》JGJ130-201113、设计文件三、本专业检维修施工特点和注意事项炉衬施工时与其它各专业进行交叉作业，高空作业多，作业空间狭小且，施工作业地点情况复杂，成品保护、人员防护及安全施工尤为重要。四、检维修施工准备1、技术准备（1）施工前，积极组织相关技术人员查看有关图纸和部分竣工资料，了解本次炉子的设计特点使用情况。合理安排好施工顺序，结合具体情况发现问题及时解决。（2）根据炉衬结构特征和现场实际情况，因地制宜地选择安全有效、经济合理、施工简便的方法。施工方案经审批确定后，要把工程设计意图、要求、特点和施工方案内容，在开工之前向所有参加施工的人员做详细的交底，使所有施工人员在施工前作到心中有数。（3）了解材料厂家的供货情况，充分了解筑炉工程各部位使用的材料、品种、规格，结合具体情况确定施工的方法。（4）检维修中停炉后，配合车间尽快组织对炉子内部衬里破损情况的检查，确认工程量，制定合理的施工工期。2、施工机具、材料准备2.1机具准备所有施工机具必须经进厂报验合格后方可进厂，测量工具应在有效校验期内。2.2材料准备工程用材料必须按照设计图纸及规范要求检验合格，并经报验审批合格后方可进厂用于施工。2.3施工前所有与衬里施工有关的机具必须准备完，其中包括材料进厂的保护及存放用的跳板、苫布和施工人员的劳保用品等。见下表：序号名称单位数量序号名称单位数量1叶片式搅拌机台20钢丝刷把2水灰桶个21脱模油升3手提式砂轮机台22道木根4手电钻把23防爆灯个5手动钻把24三相电源线米6圆锯台25联合插座个7刀具把26配电箱个8滑轮个27漏电保护器个9卷扬机台28φ33橡胶软管M10棕绳米29苫布10m×10m块11磅秤台30钢钉Kg12木抹子把31乳胶手套套13菱形大铲把32竹胶板（胶合板）㎡14橡胶锤把33钢管脚手架吨15瓦刀把34铁丝Kg16泥浆槽个35跳板块17小铁桶个36塑料布㎡18木方（红松木）M337防尘口罩个19水平尺把38灭火器个3、人员准备所有施工人员要进行“三级”安全教育，合格后方可进厂。特殊工种必须有职业资格证书，并经报验审批合格后方可进行施工。序号工种名称数量序号工种名称数量1管理人员8安全员2技术员9架子工3施工员10木工4测量员11电工5材料员12筑炉工6资料员13焊工7质检员14壮工五、检维修施工程序和质量控制措施1、施工过程工程程序和工作内容1.1施工顺序，搭设脚手架→统计施工任务→拆除部分的衬里→会同建设单位对炉膛壁板进行检查，并与设计图纸数据进行核对→对炉壁进行处理→炉壁壁板除锈→锚固钉位置放线→锚固钉焊接→炉壁壁板二次除锈→陶瓷纤维毯安装→陶瓷纤维机制板安装→模板安装→浇注料搅拌→浇筑料施工→浇注料养护→检查→修补→烘炉→交付使用1.2施工放线：放线过程中，按照测量控制点的要求，在炉膛钢结构壁板上部放出轴线、炉体中心线和标高控制线，控制标高画在炉体...
