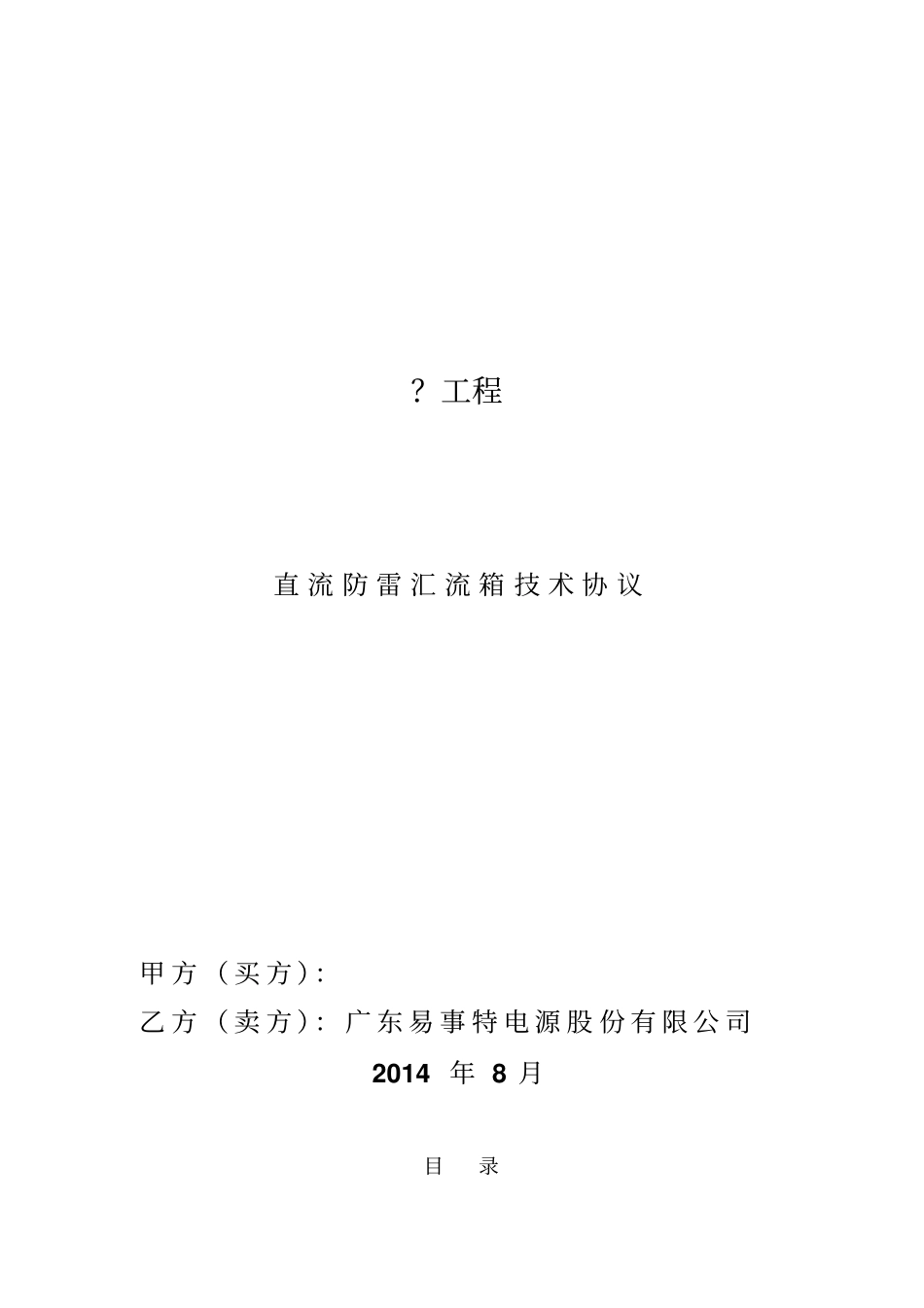

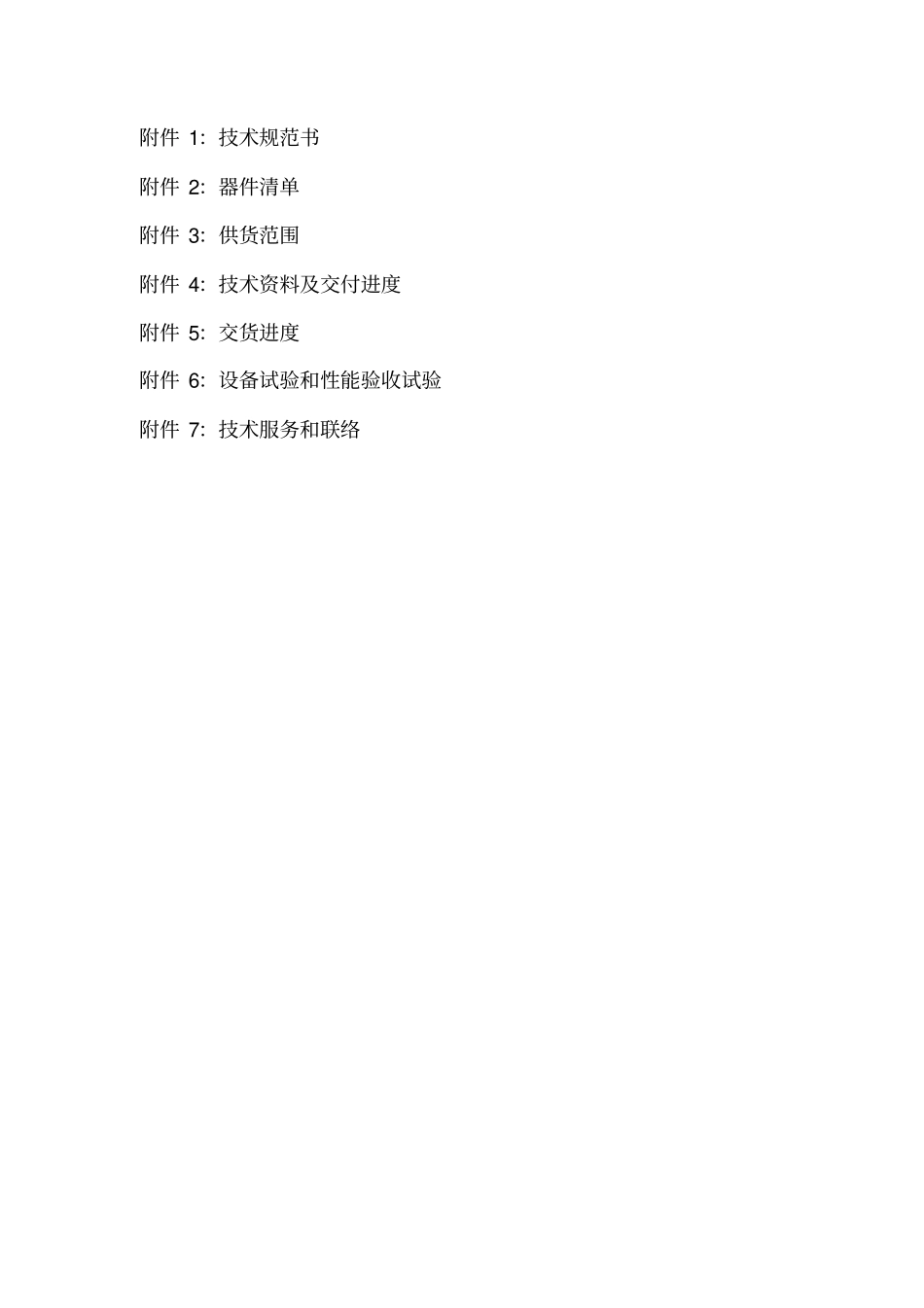

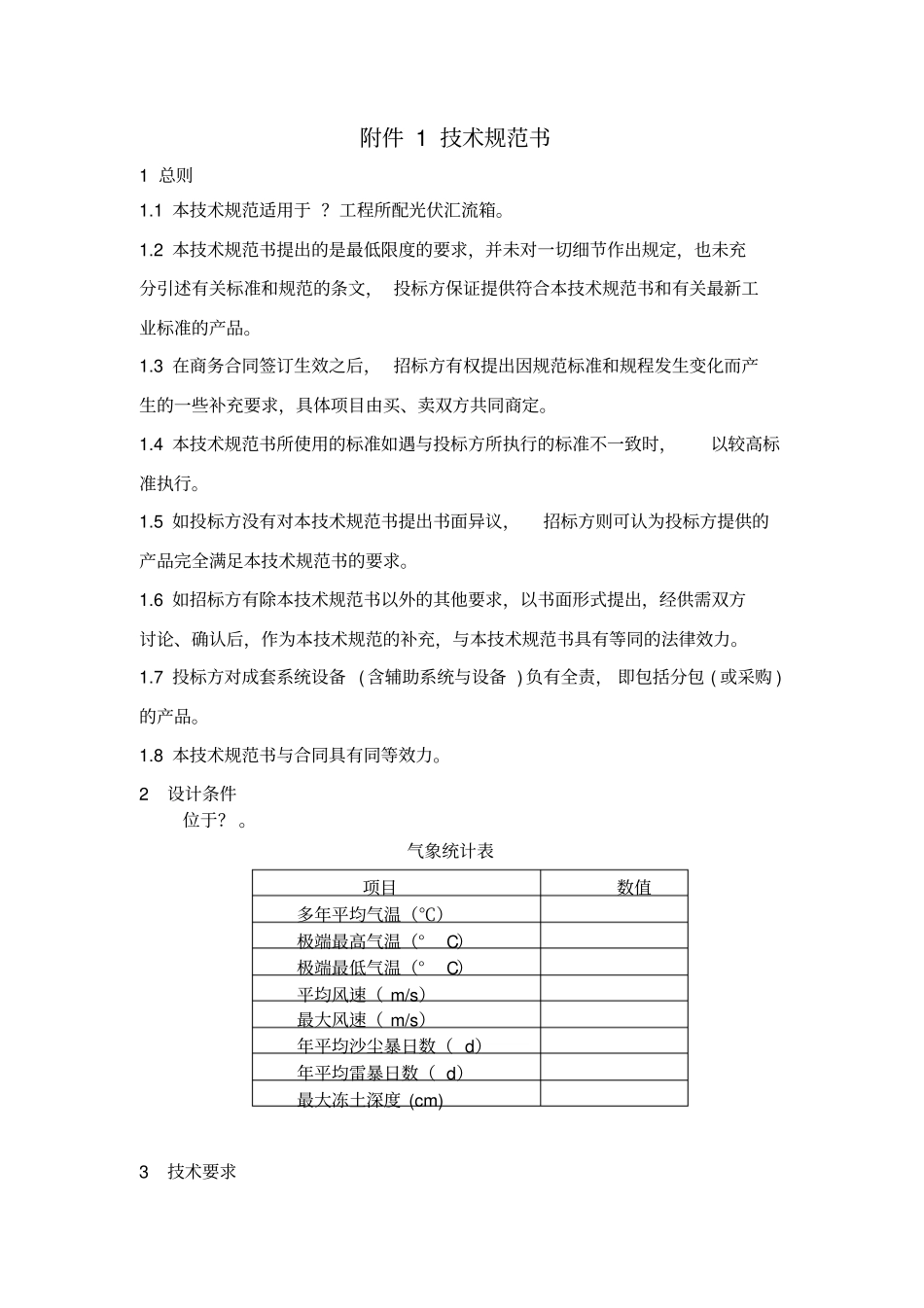

？工程直流防雷汇流箱技术协议甲方（买方）：乙方（卖方）：广东易事特电源股份有限公司2014年8月目录附件1：技术规范书附件2：器件清单附件3：供货范围附件4：技术资料及交付进度附件5：交货进度附件6：设备试验和性能验收试验附件7：技术服务和联络附件1技术规范书1总则1.1本技术规范适用于？工程所配光伏汇流箱。1.2本技术规范书提出的是最低限度的要求，并未对一切细节作出规定，也未充分引述有关标准和规范的条文，投标方保证提供符合本技术规范书和有关最新工业标准的产品。1.3在商务合同签订生效之后，招标方有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目由买、卖双方共同商定。1.4本技术规范书所使用的标准如遇与投标方所执行的标准不一致时，以较高标准执行。1.5如投标方没有对本技术规范书提出书面异议，招标方则可认为投标方提供的产品完全满足本技术规范书的要求。1.6如招标方有除本技术规范书以外的其他要求，以书面形式提出，经供需双方讨论、确认后，作为本技术规范的补充，与本技术规范书具有等同的法律效力。1.7投标方对成套系统设备(含辅助系统与设备)负有全责，即包括分包(或采购)的产品。1.8本技术规范书与合同具有同等效力。2设计条件位于？。气象统计表项目数值多年平均气温（℃）极端最高气温（°C）极端最低气温（°C）平均风速（m/s）最大风速（m/s）年平均沙尘暴日数（d）年平均雷暴日数（d）最大冻土深度(cm)3技术要求3.1规范和标准光伏汇流箱的制造、试验和验收应符合下列标准及有关规定的要求，但不仅限于此。GB/T191包装储运图示标志GB/T2423.1-2001电工电子产品基本环境试验规程试验A：低温试验方法GB/T2423.2-2001电工电子产品基本环境试验规程试验B：高温试验方法GB/T2423.9-2001电工电子产品基本环境试验规程试验Cb：设备用恒定湿热试验方法GB4208外壳防护等级（IP代码）（equIEC60529:1998）GB/T3859.2-1993半导体变流器应用导则GB/T7251.1-2005低压成套开关设备和控制设备汇流箱技术要求1）汇流箱要求密封防水、防尘、防潮、防锈、防晒，柜架和外壳应有足够的强度和刚度，应能承受所安装元件及短路时所产生的动、热稳定，同时不因运输等情况而影响设备的性能，还应便于运行维护，防护等级IP65及以上，满足室外安装技术要求，汇流箱安装方式采用挂式安装方式。2）汇流箱外壳采用1.5mm冷轧钢板，喷塑，耐腐蚀性好。户外放置年限为25年以上。3）汇流箱要求能够同时从底部接入14/16路太阳电池组串电缆，即应有14/16对正、负极接线防水性端子，配有接地线引接电缆孔。4）汇流箱输出侧配置直流断路器，断路器额定电压1000V，额定电流不低于200A，采用北京人民电气产品；5）汇流箱输出母线的正极对地、负极对地、正负极之间配有光伏专用防雷器，防雷模块采用株洲普天光伏专用SPD。防雷器标称放电电流不低于20kA，最大放电电流不低于40kA，最大持续工作电压大于1100V，电压保护水平不大于4kV。6）要求使用光伏专用直流熔断器,为了保护的安全性及熔断器后期维护的方便性,熔断器底座应采用全封闭光伏专用底座,每只可单独更换,每路光伏组串的正负极均配备熔断器；熔断器额定电流按15A考虑，耐压要求达到直流1000V以上（含1000V）。7）汇流箱采用自供电方式，招标人不提供外供电。电压范围为300~1000V或更宽。8）汇流箱内部配有光伏组串监控单元，采用高性能霍尔电流传感器，对每路光伏组串电流进行监测。9）汇流箱监控单元应能检测各光伏组串的直流电流、汇流母线的直流电压等参数，并采集防雷器状态，环境温度等信息。汇流箱配有RS485通讯接口，可将上述信息送至上层监控系统。支持标准ModbusRTU协议，免费对用户开放。汇流箱通讯接口需满足汇流箱间通讯口串联的要求。10）汇流箱具备故障定位功能，可以智能进行每路组串开路、短路、电流过低、过高、机箱温度过高和电压过压报警。11）汇流箱监控单元具备数码显示功能，能在设备本体上显示电流、电压、设备地址等信息。附件2器件清单序号名称规格型号单位品牌1机箱EAPVCB-16S个易事特2电源板EAPV-SMCB-powerV4.0块易事特3采样板采样板V2.0-智能汇流箱块易事特4控制板EAPV-SMCB-mainV5...
