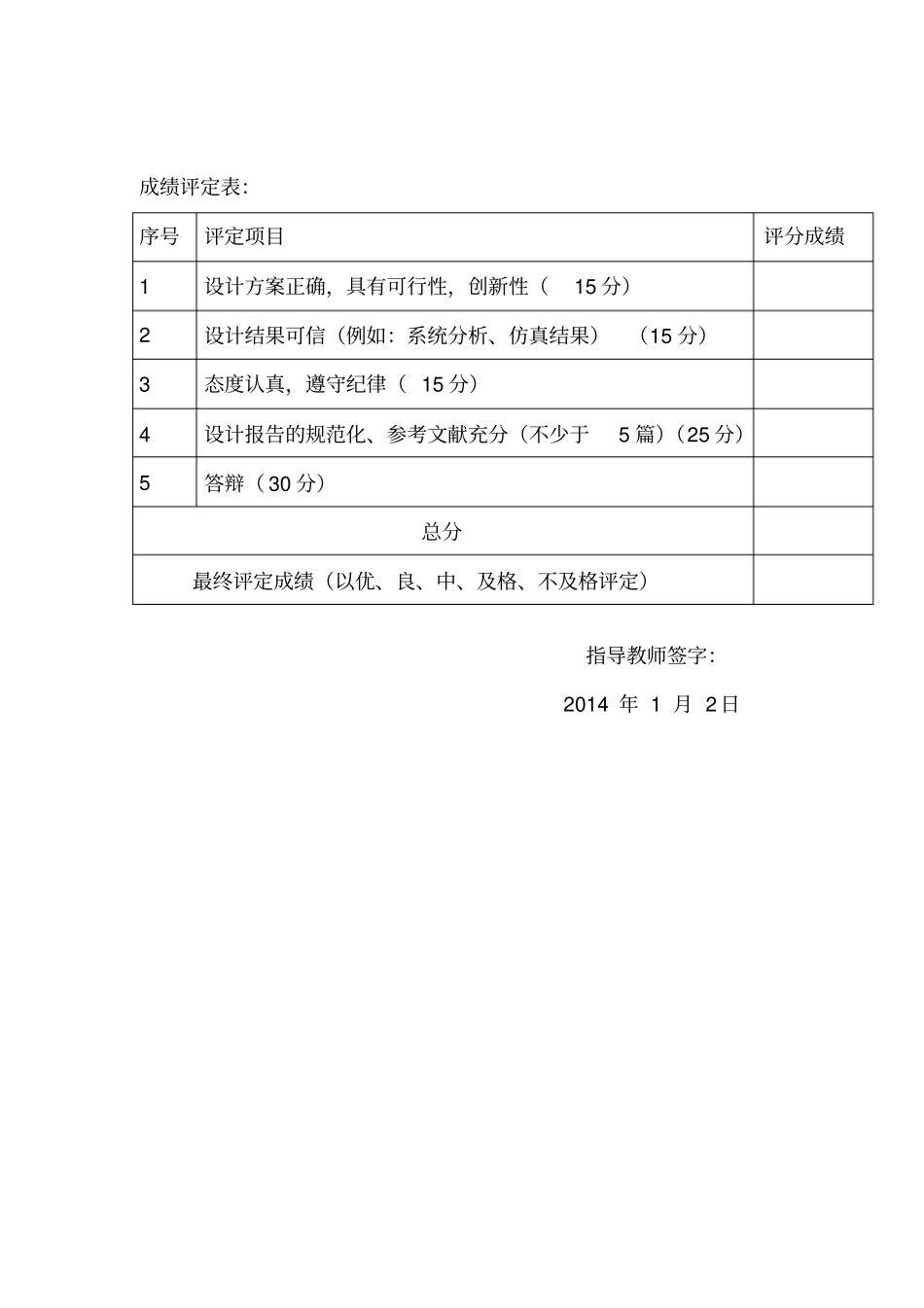

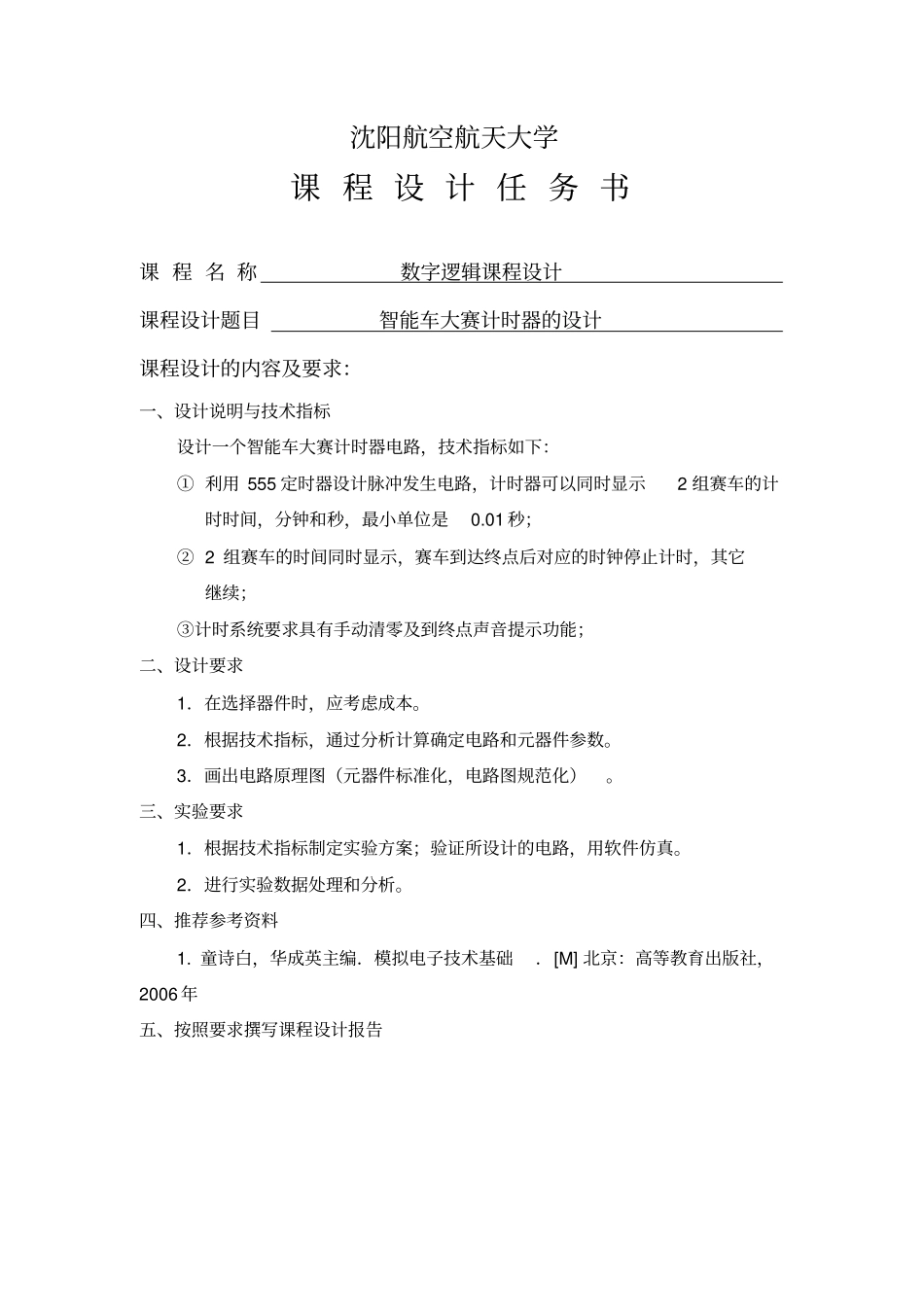

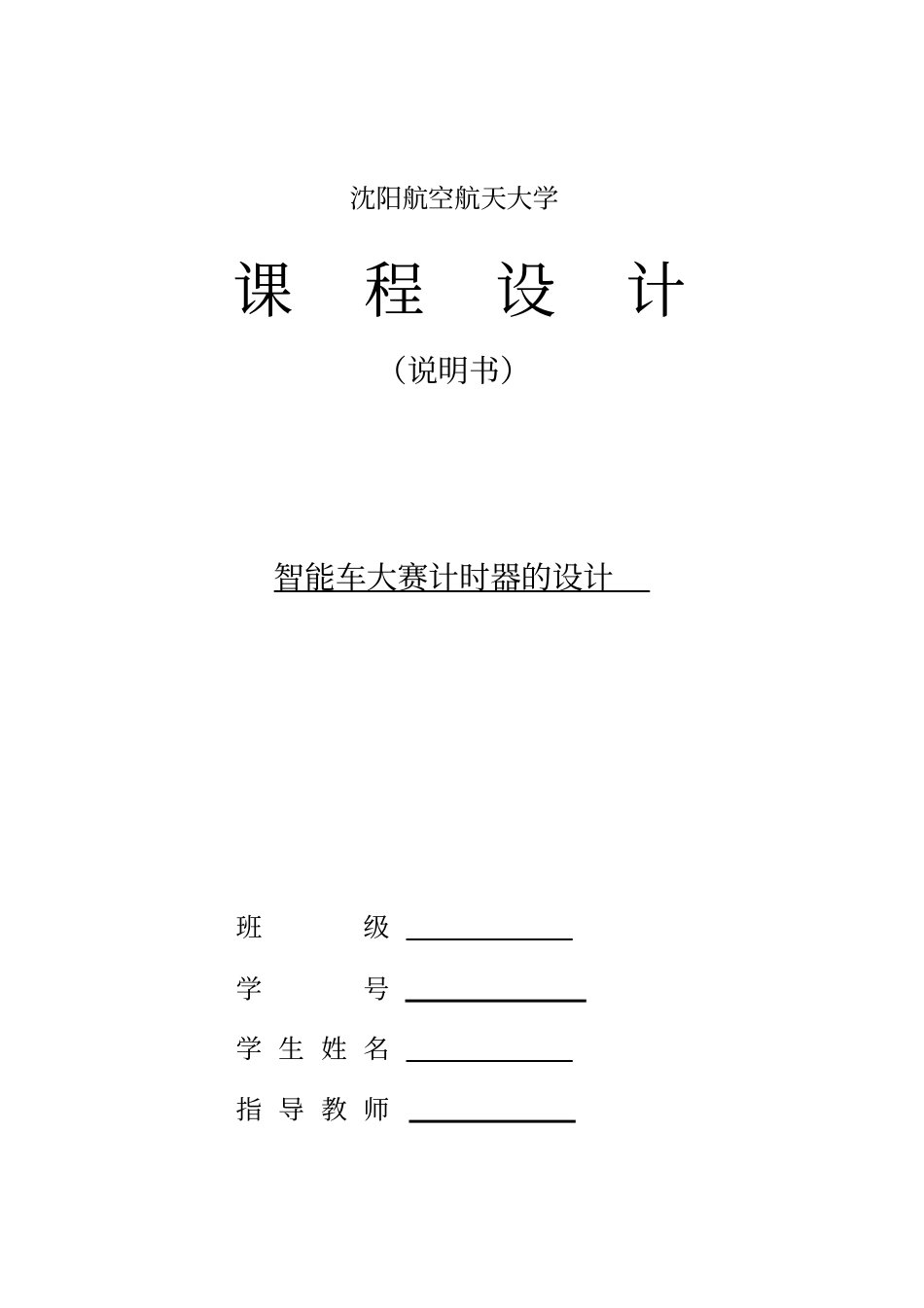

沈阳航空航天大学课程设计（说明书）智能车大赛计时器的设计班级学号学生姓名指导教师沈阳航空航天大学课程设计任务书课程名称数字逻辑课程设计课程设计题目智能车大赛计时器的设计课程设计的内容及要求：一、设计说明与技术指标设计一个智能车大赛计时器电路，技术指标如下：①利用555定时器设计脉冲发生电路，计时器可以同时显示2组赛车的计时时间，分钟和秒，最小单位是0.01秒；②2组赛车的时间同时显示，赛车到达终点后对应的时钟停止计时，其它继续；③计时系统要求具有手动清零及到终点声音提示功能；二、设计要求1．在选择器件时，应考虑成本。2．根据技术指标，通过分析计算确定电路和元器件参数。3．画出电路原理图（元器件标准化，电路图规范化）。三、实验要求1．根据技术指标制定实验方案；验证所设计的电路，用软件仿真。2．进行实验数据处理和分析。四、推荐参考资料1.童诗白，华成英主编．模拟电子技术基础．[M]北京：高等教育出版社，2006年五、按照要求撰写课程设计报告成绩评定表：序号评定项目评分成绩1设计方案正确，具有可行性，创新性（15分）2设计结果可信（例如：系统分析、仿真结果）（15分）3态度认真，遵守纪律（15分）4设计报告的规范化、参考文献充分（不少于5篇）（25分）5答辩（30分）总分最终评定成绩（以优、良、中、及格、不及格评定）指导教师签字：2014年1月2日一、概述这是一个智能车两路赛道计时器，可以实现同时对两路赛道的计时，同时显示两组赛车的计时时间，最大可以计算至分钟，可以精确到0.01秒。可以实现各个赛车到达终点时计时器互不影响。任何一辆车到达终点后，相应计时停，且止会有声音提示，并且还可以实现两组同时清零功能。设计思路：因为考虑到两路赛车在到达终点的时候计时互不影响，所以我使用了两组相对独立的电路，最后在考虑其中的逻辑关系——实现两组同时清零，将两组电路有机结合起来。因此，设计主要完成以下几个功能：启动暂停，清零，到达终点计时暂停并报警的提示功能。基本原理：使用74SL160芯片组成相符合的计时器，然后连接译码器和显示器。由于时间精确到0.01秒，所以使用555定时器，使它发射出稳定的100HZ的脉冲。暂停计时方面，将74160芯片的使能端加接报警器，使用单刀双掷开关，可以实现比赛结束停止计时并报警的功能；清零方面，在LED显示器，译码器与负责计时的74160芯片之间，加装开关，可以通过手动实现物理阻断，实现清零功能。设计目标：实现同时对两路智能车赛道的计时，并由显示器显示，在任何一辆智能车到达终点时有声音提示，同样可以在比赛结束后可以实现两组组计时器的同时清零。经过实践，认为具有可行性。二、方案论证智能车大赛计时器需要有一下三个方面的要求：能实现两路赛道同时计数功能；相互独立的暂停与报警功能；统一的清零功能。原理框图如图1所示：图1智能车大赛计时器原理框图脉冲发生电路计时模块译码模块显示模块暂停计时并报警电路当小车到达终点智能车大赛计时器原理框图如图1所示。功能的电路采用模块化设计，分别都有各自的功能。脉冲用555定时器构成多谐振荡器电路，计数器采用74LS160D芯片，当多谐振荡器提供的脉冲信号为上升沿时计数器会完成一次递增，在计时器开始的最初阶段我们首先要为其置数，通过对第一片74LS160的A、B、C、D接口依次加上1、0、1、0来完成对第一个数5的置数实现，第二个片的A、B、C、D接口依次加上1、0、0、1来完成对第二个数9的置数，后面的置数同理。译码器负责对计数器的译码，7段LED显示器来完成显示数值的功能。整体思路是考虑运用脉冲源控制的计时器来实现对时间的计算。主要运用74LS160十进制计数器运用置数法来实现计时。本次设计脉冲与计数器之间的应配合是系统的主要部分，控制电路的所有功能可以通过设置3个单刀单掷开关，和14个单刀双掷开关实现。分别将它们和脉冲连接、计时器连接、报警器连接来实现暂停开始、清零与报警功能和显示进位功能。三、电路设计(1)74LS160D递增计数器模块计数器(74LS160D)是一个结构简单，操作方便的元件，74LS160D十进制同步计数器（异步清除），是可预置的十进制同步计数器，它具有清除和置数等功能...
