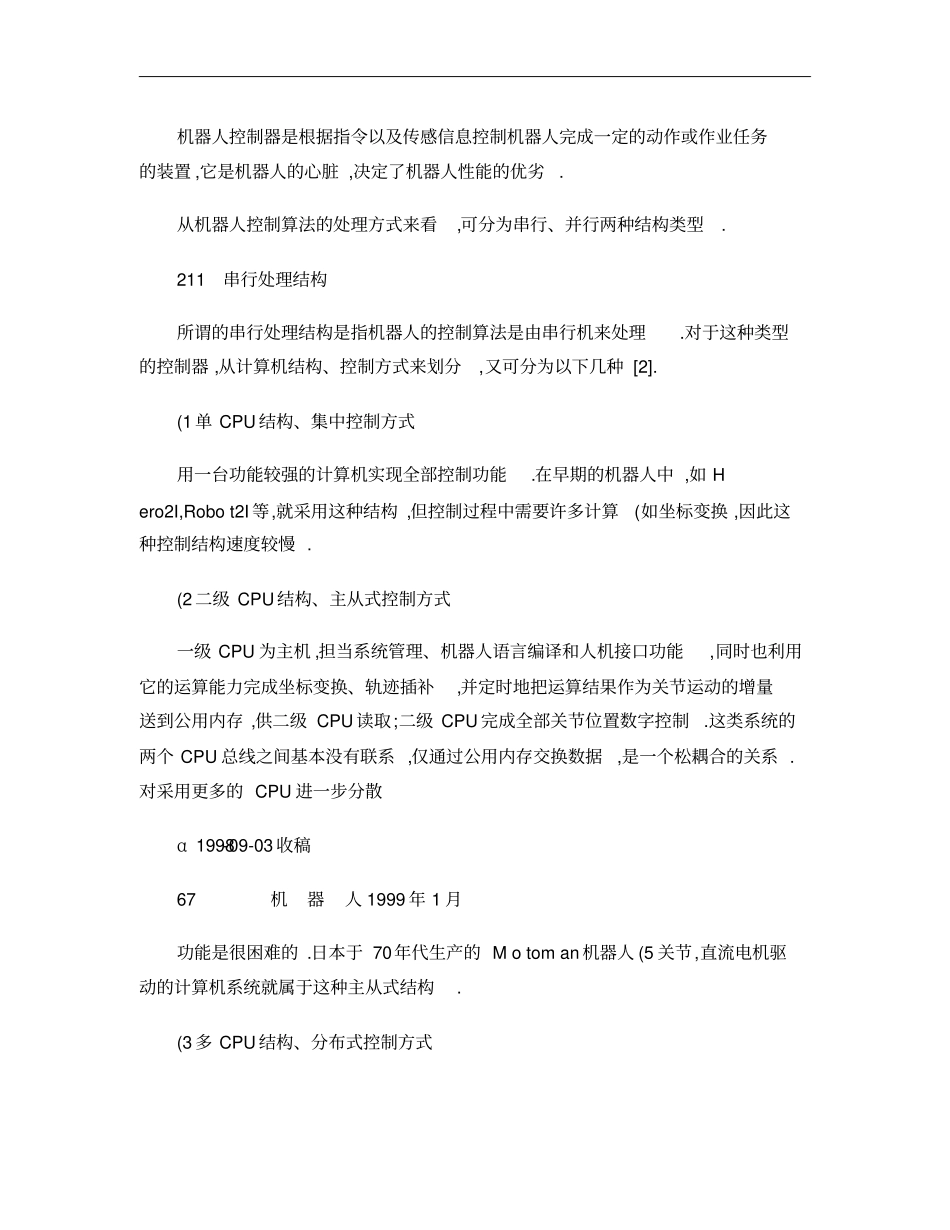

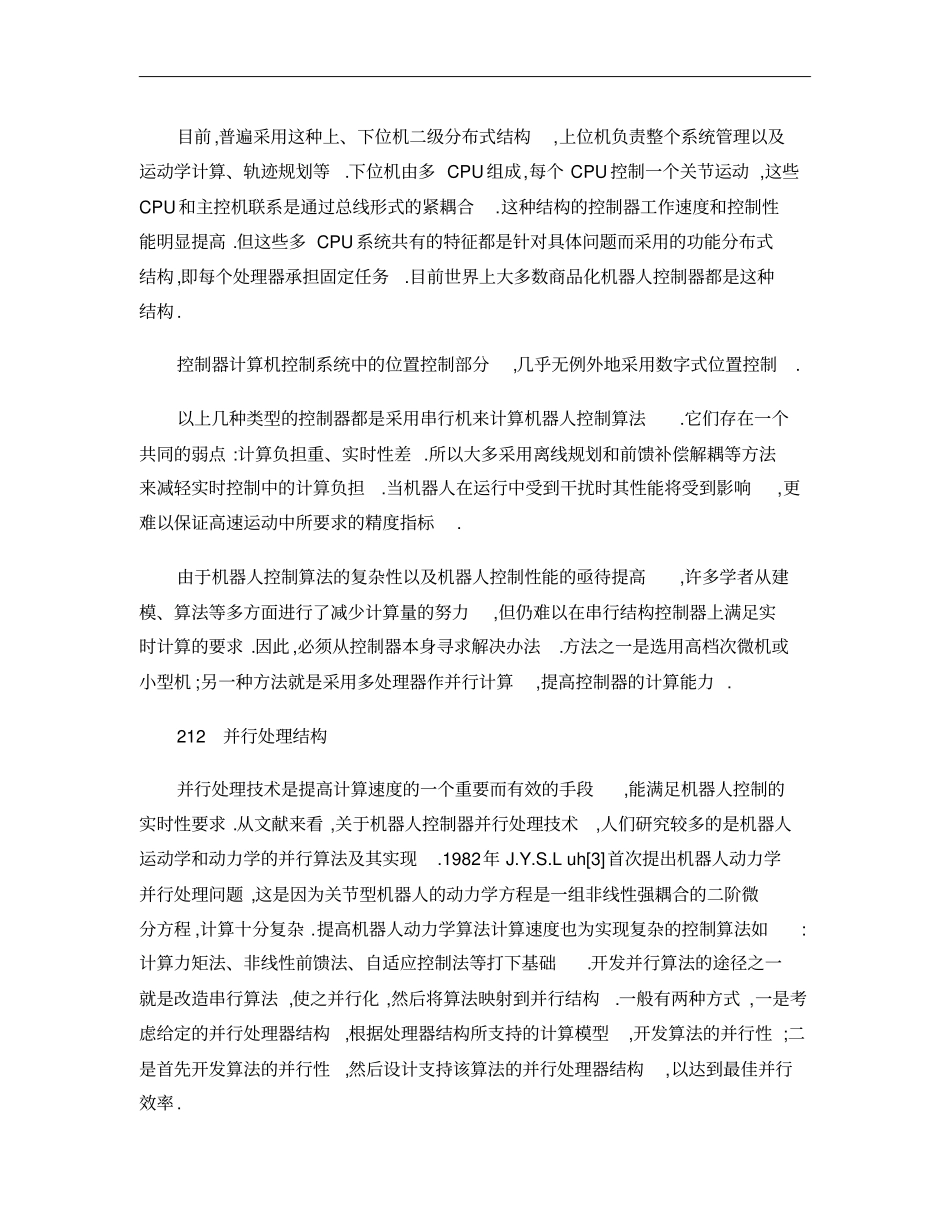

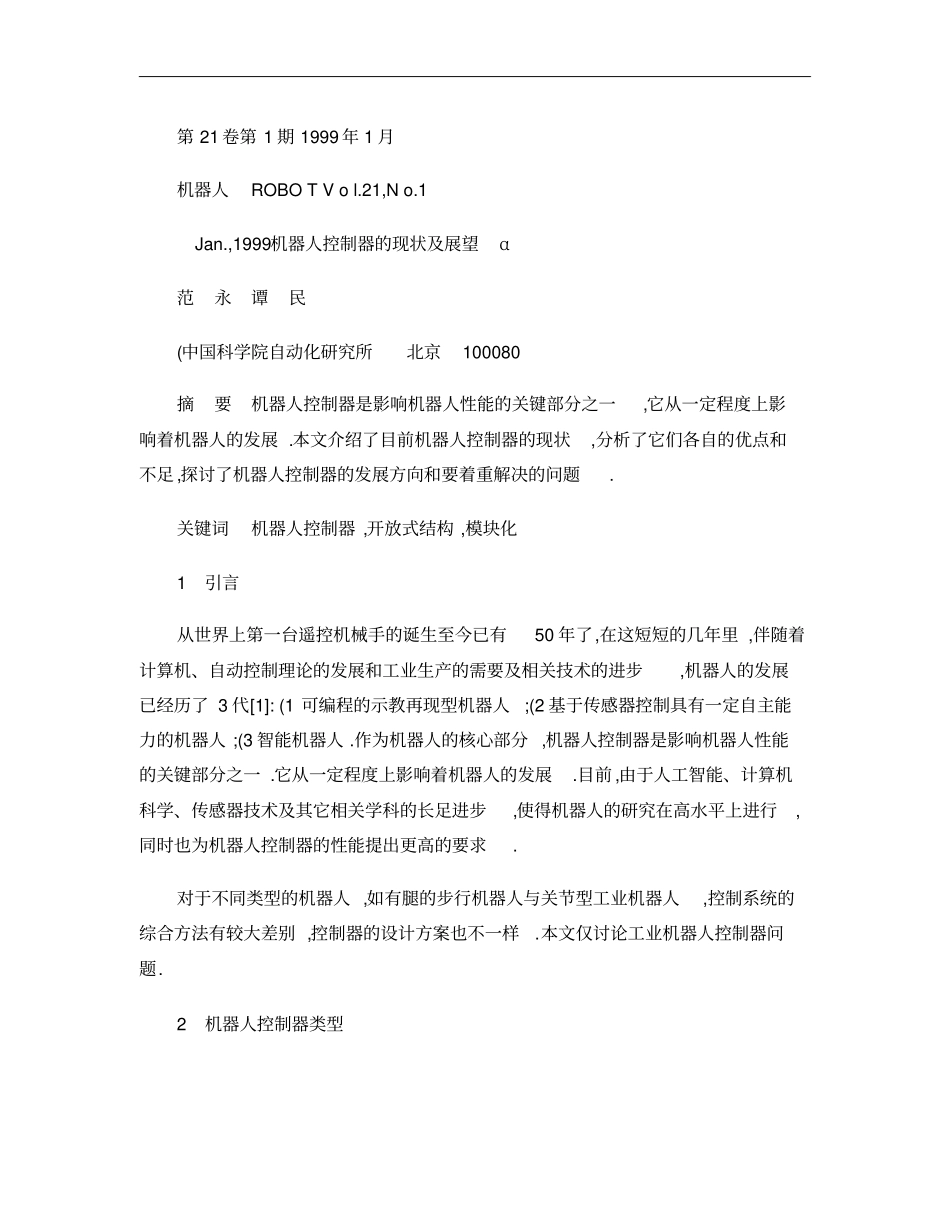

第21卷第1期1999年1月机器人ROBOTVol.21,No.1Jan.,1999机器人控制器的现状及展望α范永谭民(中国科学院自动化研究所北京100080摘要机器人控制器是影响机器人性能的关键部分之一,它从一定程度上影响着机器人的发展.本文介绍了目前机器人控制器的现状,分析了它们各自的优点和不足,探讨了机器人控制器的发展方向和要着重解决的问题.关键词机器人控制器,开放式结构,模块化1引言从世界上第一台遥控机械手的诞生至今已有50年了,在这短短的几年里,伴随着计算机、自动控制理论的发展和工业生产的需要及相关技术的进步,机器人的发展已经历了3代[1]:(1可编程的示教再现型机器人;(2基于传感器控制具有一定自主能力的机器人;(3智能机器人.作为机器人的核心部分,机器人控制器是影响机器人性能的关键部分之一.它从一定程度上影响着机器人的发展.目前,由于人工智能、计算机科学、传感器技术及其它相关学科的长足进步,使得机器人的研究在高水平上进行,同时也为机器人控制器的性能提出更高的要求.对于不同类型的机器人,如有腿的步行机器人与关节型工业机器人,控制系统的综合方法有较大差别,控制器的设计方案也不一样.本文仅讨论工业机器人控制器问题.2机器人控制器类型机器人控制器是根据指令以及传感信息控制机器人完成一定的动作或作业任务的装置,它是机器人的心脏,决定了机器人性能的优劣.从机器人控制算法的处理方式来看,可分为串行、并行两种结构类型.211串行处理结构所谓的串行处理结构是指机器人的控制算法是由串行机来处理.对于这种类型的控制器,从计算机结构、控制方式来划分,又可分为以下几种[2].(1单CPU结构、集中控制方式用一台功能较强的计算机实现全部控制功能.在早期的机器人中,如Hero2I,Robot2I等,就采用这种结构,但控制过程中需要许多计算(如坐标变换,因此这种控制结构速度较慢.(2二级CPU结构、主从式控制方式一级CPU为主机,担当系统管理、机器人语言编译和人机接口功能,同时也利用它的运算能力完成坐标变换、轨迹插补,并定时地把运算结果作为关节运动的增量送到公用内存,供二级CPU读取;二级CPU完成全部关节位置数字控制.这类系统的两个CPU总线之间基本没有联系,仅通过公用内存交换数据,是一个松耦合的关系.对采用更多的CPU进一步分散α1998-09-03收稿67机器人1999年1月功能是很困难的.日本于70年代生产的Motoman机器人(5关节,直流电机驱动的计算机系统就属于这种主从式结构.(3多CPU结构、分布式控制方式目前,普遍采用这种上、下位机二级分布式结构,上位机负责整个系统管理以及运动学计算、轨迹规划等.下位机由多CPU组成,每个CPU控制一个关节运动,这些CPU和主控机联系是通过总线形式的紧耦合.这种结构的控制器工作速度和控制性能明显提高.但这些多CPU系统共有的特征都是针对具体问题而采用的功能分布式结构,即每个处理器承担固定任务.目前世界上大多数商品化机器人控制器都是这种结构.控制器计算机控制系统中的位置控制部分,几乎无例外地采用数字式位置控制.以上几种类型的控制器都是采用串行机来计算机器人控制算法.它们存在一个共同的弱点:计算负担重、实时性差.所以大多采用离线规划和前馈补偿解耦等方法来减轻实时控制中的计算负担.当机器人在运行中受到干扰时其性能将受到影响,更难以保证高速运动中所要求的精度指标.由于机器人控制算法的复杂性以及机器人控制性能的亟待提高,许多学者从建模、算法等多方面进行了减少计算量的努力,但仍难以在串行结构控制器上满足实时计算的要求.因此,必须从控制器本身寻求解决办法.方法之一是选用高档次微机或小型机;另一种方法就是采用多处理器作并行计算,提高控制器的计算能力.212并行处理结构并行处理技术是提高计算速度的一个重要而有效的手段,能满足机器人控制的实时性要求.从文献来看,关于机器人控制器并行处理技术,人们研究较多的是机器人运动学和动力学的并行算法及其实现.1982年J.Y.S.Luh[3]首次提出机器人动力学并行处理问题,这是因为关节型机器人的动力学方程是一组非线性强耦合的二阶微分方程,计算十分复杂.提高机器人动力学算法计算速度也为实现复杂的控制算法如:计算力矩法、非线性前馈法、自适应控制法等打下基础.开发并行算...
