机房预制板承重计算标准VIP免费

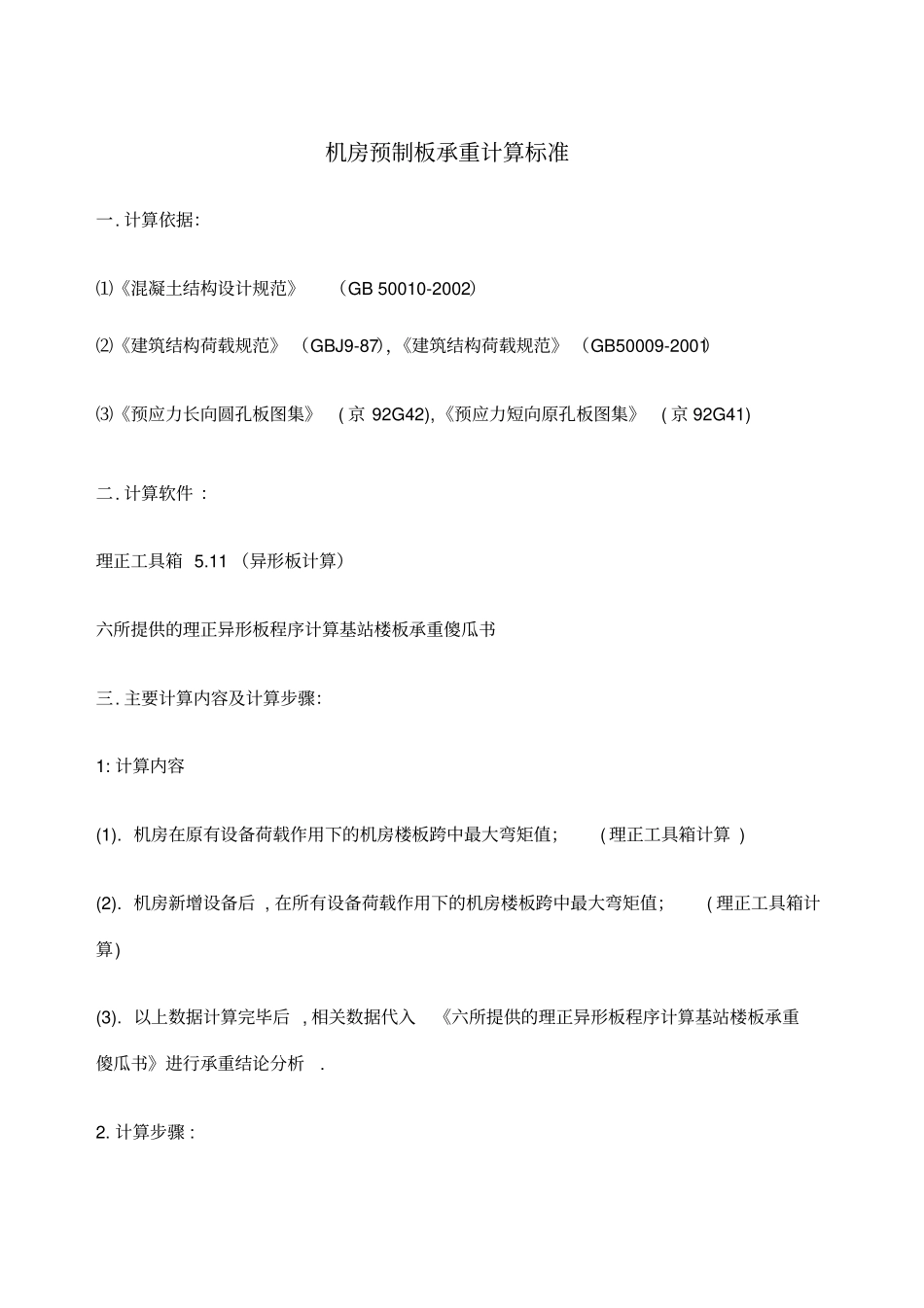

机房预制板承重计算标准一.计算依据：⑴《混凝土结构设计规范》（GB50010-2002）⑵《建筑结构荷载规范》（GBJ9-87），《建筑结构荷载规范》（GB50009-2001）⑶《预应力长向圆孔板图集》(京92G42),《预应力短向原孔板图集》(京92G41)二.计算软件：理正工具箱5.11（异形板计算）六所提供的理正异形板程序计算基站楼板承重傻瓜书三.主要计算内容及计算步骤：1:计算内容(1).机房在原有设备荷载作用下的机房楼板跨中最大弯矩值；(理正工具箱计算)(2).机房新增设备后,在所有设备荷载作用下的机房楼板跨中最大弯矩值；(理正工具箱计算)(3).以上数据计算完毕后,相关数据代入《六所提供的理正异形板程序计算基站楼板承重傻瓜书》进行承重结论分析.2.计算步骤:预制板承重计算相对于现浇板承重计算要复杂许多,在计算时必须严格遵守以下步骤,以保证预制板能达到承重的安全要求.(1).预制板计算前先需判明板长及板宽.(2).预制板承重计算时,选择最危险板进行计算(基本为主要设备较多的单块预制板).如有多块单板上主要设备个数相同时,多块板都需进行承重计算.(3).计算完毕后如果机房可靠等级为b级及b级以上级别,则此机房承重满足要求；如小于b级,则需更换设备位置,并在更换位置后对预制楼板再次进行核算,如还是达不到可靠等级,则需进行加固处理.(4).无法判定板的方向及板宽时,一般建议将电池进行“L”型摆放,板的尺寸按最不利来取值,通常是板长取最短边,板宽取900mm,再进行计算,如计算结果不满足承重要求,则需进行加固.四.理正工具箱计算参数1.固定参数取值说明:(1).预制板厚:短板(板长为1.8m-4.2m)板厚取130mm,长板(板长为4.5m-6.6m)板厚取185mm.(2).预制楼板尺寸取值:预制楼板计算宽度=1200mm(宽板)或900mm(窄板),由现场查勘决定(判断结果直接影响计算结果),在没有确定板宽时取小值以保安全.预制楼板长度=实际测量墙距+300mm,(当板长不为整数时,取值按规定板长为3的倍数)(3).楼板的边界形式：短边采用简支方式,长边则采用自由方式.(4).作用的荷载形式：局部均载.2.计算所有设备荷载作用时机房楼板的跨中最大弯矩值参数说明(如有预留设备,则需先算原有设备荷载作用时机房楼板的跨中最大弯矩值,再算所有设备荷载作用时机房楼板的跨中最大弯矩值):(1)均布恒载标准值取1.0kN/m2(2)均布活载标准值取0.6kN/m2(3)短宽板(板宽为1200mm,板长为1.8m-4.2m)容重取1.97(查图集)/15.15kN/m3短窄板(板宽为900mm,板长为1.8m-4.2m)容重取16.1kN/m3长宽板(板宽为1200mm,板长为4.5m-6.0m)容重取15.33kN/m3长窄板(板宽为900mm,板长为4.5m-6.0m)容重取15.46kN/m3超长宽板(板宽为1200mm,板长为6.3m-6.6m)容重取15.62kN/m3超长窄板(板宽为900mm,板长为6.3m-6.6m)容重取16.12kN/m3长度范围大于了6.6m的预制板长则需参考全国预制板图集,进行计算.(4)恒活载分项系数均取1.2(5)活荷载准永久值系数取0.5五.结构可靠性评定标准按以上步骤计算完毕后,按图集标准查得所计算预制板的允许弯矩设计值R(注意：R值必须是取板号尾数为.1的相应弯矩设计值),并将查得的设计值R与理正所计算的弯矩值进行γ0S进行对比.根据《民用建筑可靠性鉴定标准》第3.3.3条的规定，结构构件可靠性鉴定的评定标准为：a级可靠性符合鉴定标准a级的要求，即R/γ0S≥1.0，不影响整体的承载功能和使用功能，可不采取措施；b级可靠性略低于鉴定标准a级的要求，即1>R/γ0S≥0.9，但尚不显着影响整体的承载功能和使用功能，可能有少数或极少数构件应采取措施；c级可靠性不符合鉴定标准a级的要求，即0.9>R/γ0S≥0.85，显着影响整体的承载功能和使用功能，应采取措施，且可能有个别构件必须立即采取措施；d级可靠性极不符合鉴定标准a级的要求，即0.85>R/γ0S，严重显着影响整体的承载功能和使用功能，必须立即采取措施，同时，不考虑新增设备。五.设备参数表：(计算时直接输入)序号全称简称尺寸（mm）重量（Kg）单位面积荷载(已减0.6)（Kn/m2)1MotorolaCell-6M.C6710×470×15202306.292MotorolaHorizonmacro单机柜M.H1700×430×8701303.723MotorolaHorizonmacro双机柜M.H2700×430×20502608.044NokiaDE34IntratalkN.I600×480×16002708.785NokiaUltraSITEIndoo...
