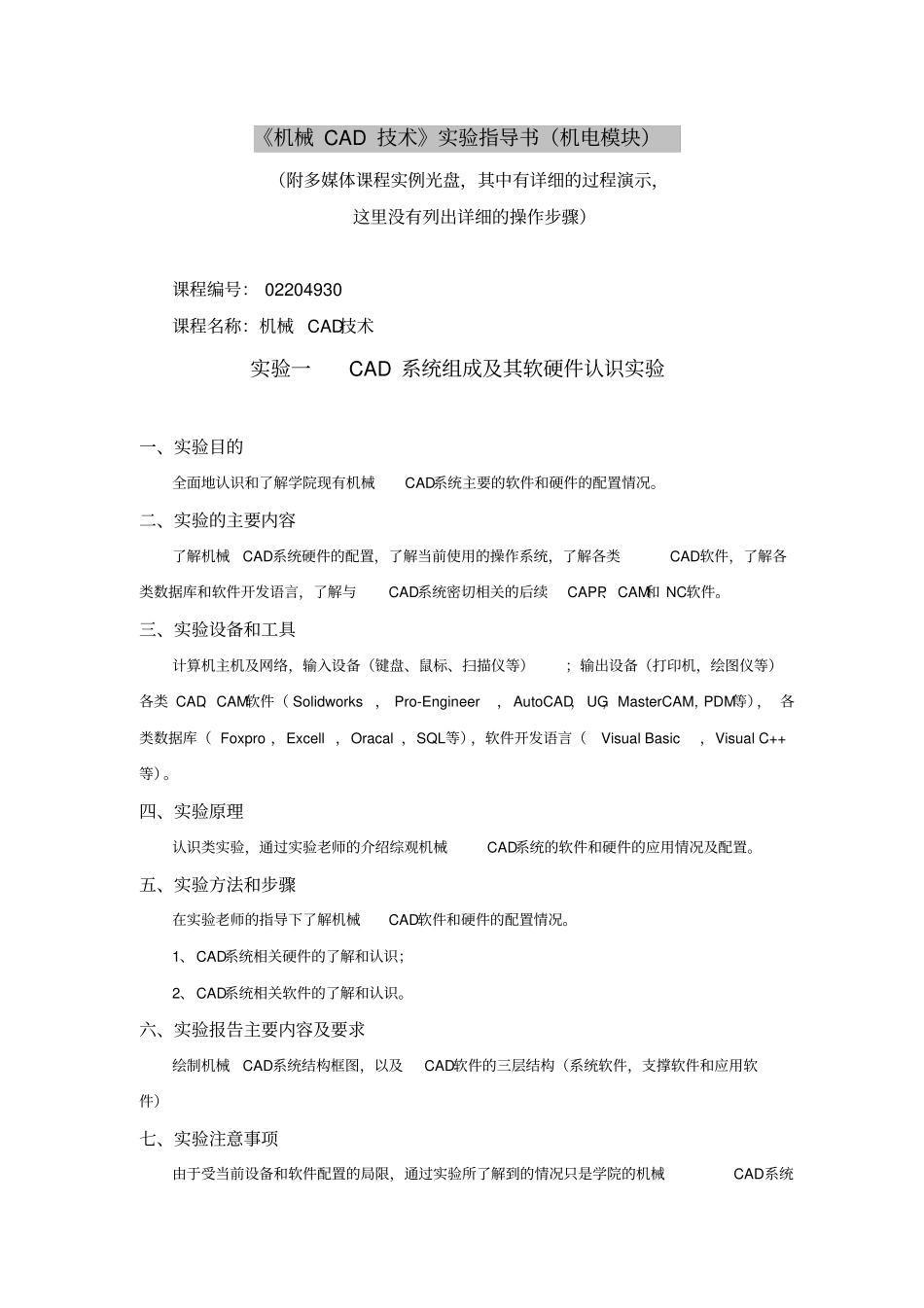

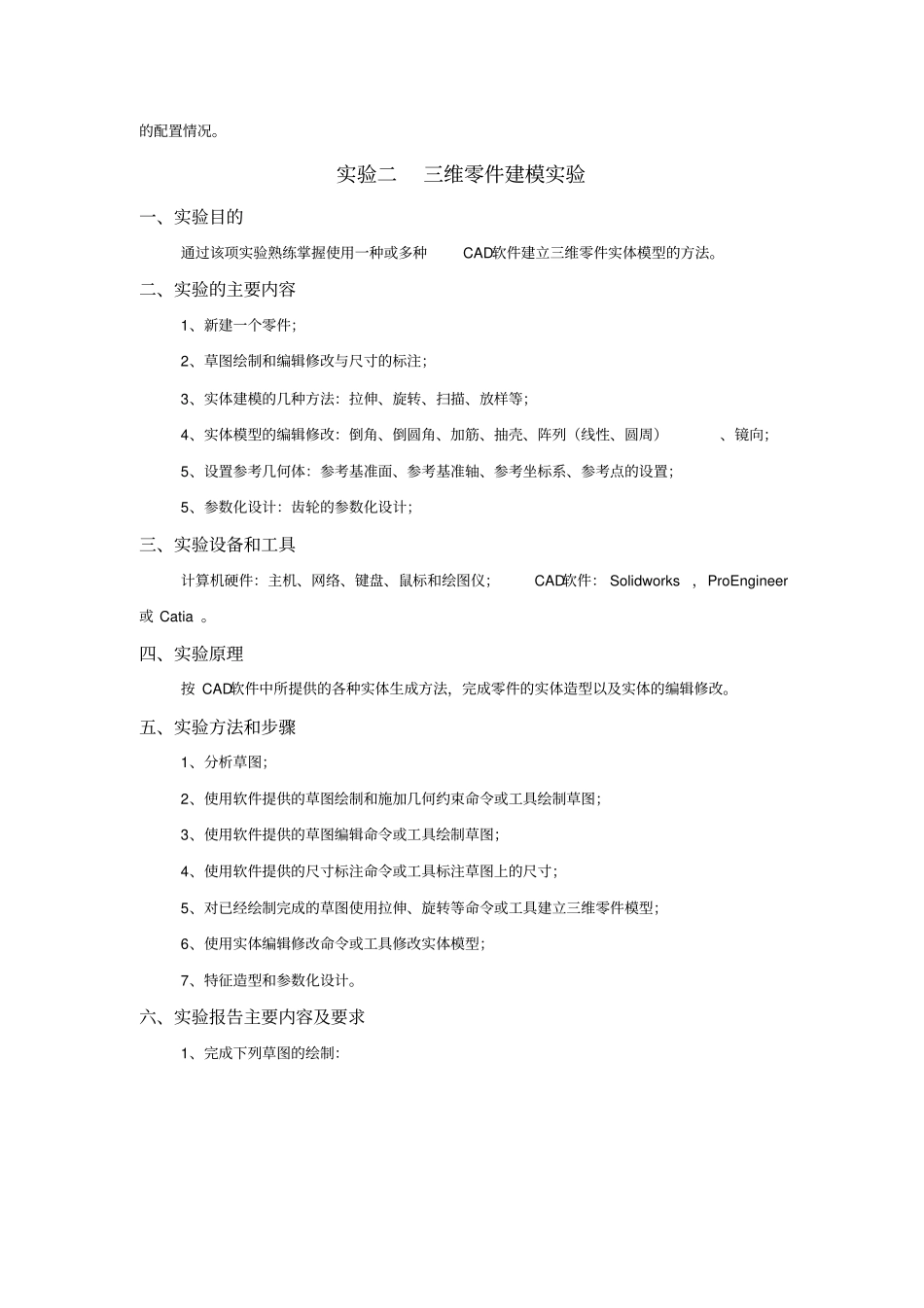

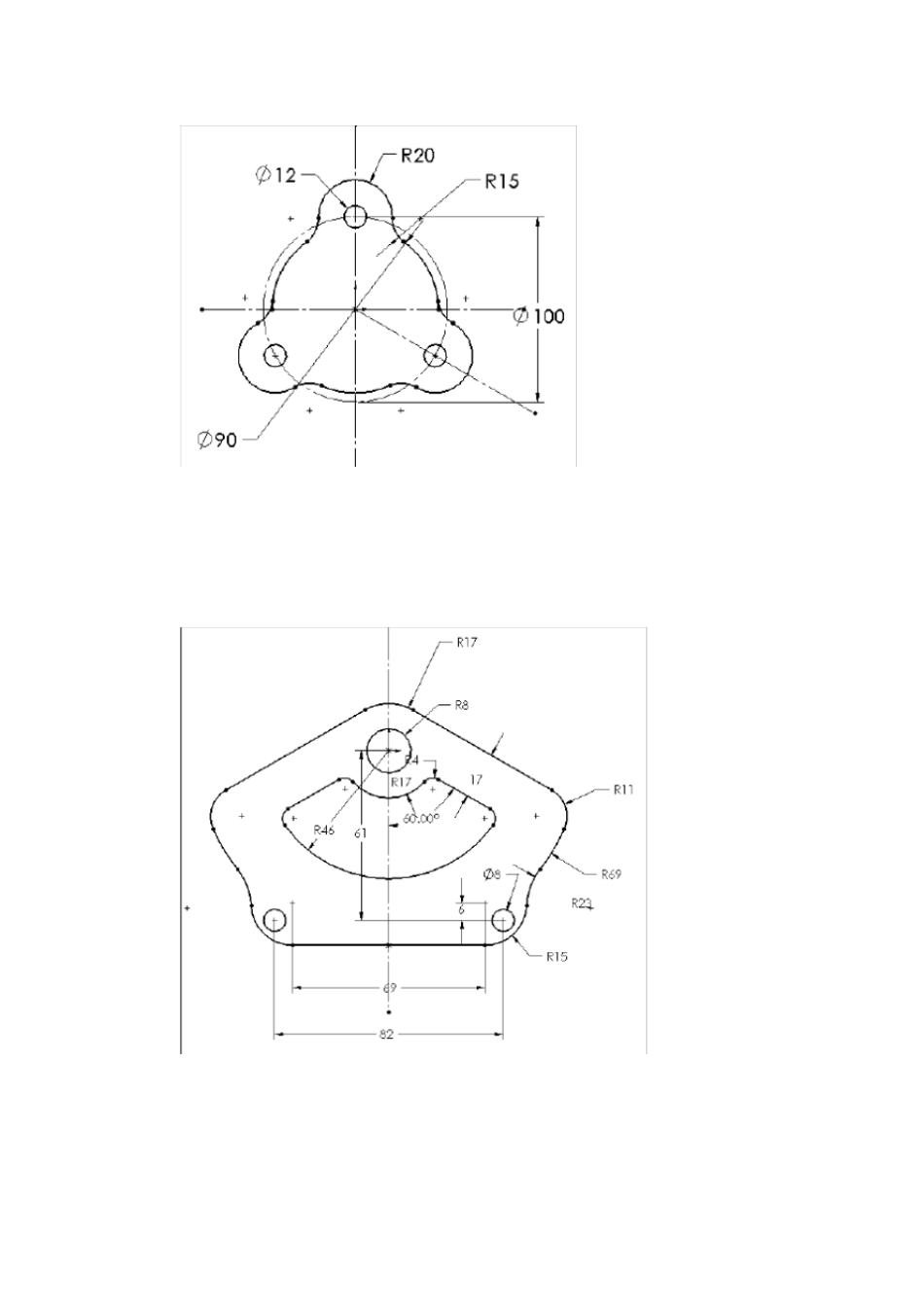

《机械CAD技术》实验指导书（机电模块）（附多媒体课程实例光盘，其中有详细的过程演示，这里没有列出详细的操作步骤）课程编号：02204930课程名称：机械CAD技术实验一CAD系统组成及其软硬件认识实验一、实验目的全面地认识和了解学院现有机械CAD系统主要的软件和硬件的配置情况。二、实验的主要内容了解机械CAD系统硬件的配置，了解当前使用的操作系统，了解各类CAD软件，了解各类数据库和软件开发语言，了解与CAD系统密切相关的后续CAPP、CAM和NC软件。三、实验设备和工具计算机主机及网络，输入设备（键盘、鼠标、扫描仪等）；输出设备（打印机，绘图仪等）各类CAD、CAM软件（Solidworks，Pro-Engineer，AutoCAD，UG，MasterCAM,PDM等），各类数据库（Foxpro，Excell，Oracal，SQL等），软件开发语言（VisualBasic，VisualC++等）。四、实验原理认识类实验，通过实验老师的介绍综观机械CAD系统的软件和硬件的应用情况及配置。五、实验方法和步骤在实验老师的指导下了解机械CAD软件和硬件的配置情况。1、CAD系统相关硬件的了解和认识；2、CAD系统相关软件的了解和认识。六、实验报告主要内容及要求绘制机械CAD系统结构框图，以及CAD软件的三层结构（系统软件，支撑软件和应用软件）七、实验注意事项由于受当前设备和软件配置的局限，通过实验所了解到的情况只是学院的机械CAD系统的配置情况。实验二三维零件建模实验一、实验目的通过该项实验熟练掌握使用一种或多种CAD软件建立三维零件实体模型的方法。二、实验的主要内容1、新建一个零件；2、草图绘制和编辑修改与尺寸的标注；3、实体建模的几种方法：拉伸、旋转、扫描、放样等；4、实体模型的编辑修改：倒角、倒圆角、加筋、抽壳、阵列（线性、圆周）、镜向；5、设置参考几何体：参考基准面、参考基准轴、参考坐标系、参考点的设置；5、参数化设计：齿轮的参数化设计；三、实验设备和工具计算机硬件：主机、网络、键盘、鼠标和绘图仪；CAD软件：Solidworks，ProEngineer或Catia。四、实验原理按CAD软件中所提供的各种实体生成方法，完成零件的实体造型以及实体的编辑修改。五、实验方法和步骤1、分析草图；2、使用软件提供的草图绘制和施加几何约束命令或工具绘制草图；3、使用软件提供的草图编辑命令或工具绘制草图；4、使用软件提供的尺寸标注命令或工具标注草图上的尺寸；5、对已经绘制完成的草图使用拉伸、旋转等命令或工具建立三维零件模型；6、使用实体编辑修改命令或工具修改实体模型；7、特征造型和参数化设计。六、实验报告主要内容及要求1、完成下列草图的绘制：2、完成思考题中所给零件的三维实体造型七、实验注意事项1、草图的绘制以及添加几何约束和尺寸约束是建立零件三维实体造型的基础和关键，因此在着手造型之前须认真分析零件实体，选择好基准面，给草图合理定位；2、绘制草图认真观察草图的各种状态，作到心中有数，才能有效解决草图绘制时可能出现的各类问题。3、在实体造型中不断地分析总结，积累造型经验，寻求最佳造型方法。实验三三维装配建模实验一、实验目的熟练掌握CAD软件装配部件和产品的基本方法和过程。二、实验的主要内容1、装配约束的建立；2、装配的干涉检查；3、装配体的运动仿真；4、装配体爆炸图的生成；5、至顶向下的设计。三、实验设备和工具同上四、实验原理按CAD软件中所提供的各种装配方法，完成部件或产品的装配、干涉检查、运动仿真和爆炸图生成。五、实验方法和步骤1、新建装配体文件；2、插入零、部件；3、零部件之间添加配合：对齐、重合、同轴、平行、相切、对称等；4、零部件的重装、移动和旋转；5、零部件装配关系的修改；6、装配体中零件的编辑修改；7、装配干涉的检查和运动仿真；8、装配爆炸图的生成；9、使用布局草图进行自顶向下的设计。六、实验报告主要内容及要求完成指定部件或产品的装配、干涉检查、运动仿真及爆炸图的生成：七、实验注意事项1、第一个零件插入后的定位很关键；2、在建立装配约束时要注意观察装配状态，积累装配经验，摸索高效的装配路径；3、通过装配特征管理树能十分清楚各个实体之间的装配关系。实验四工程图的生成，三维和二维空间的自动转换...
