机械CADCAM课程设计设计VIP免费

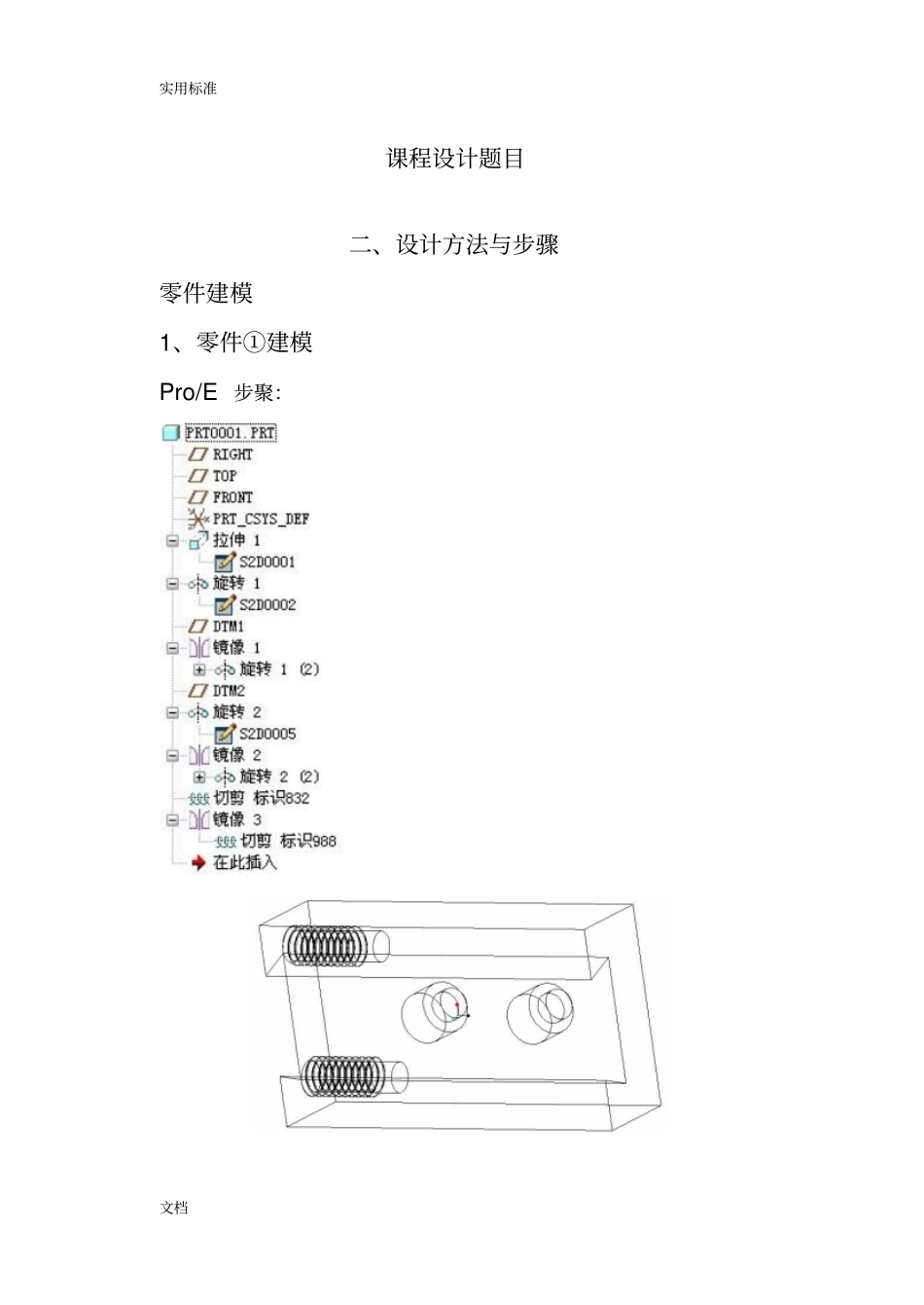

机械CADCAM课程设计设计_第1页
1/49

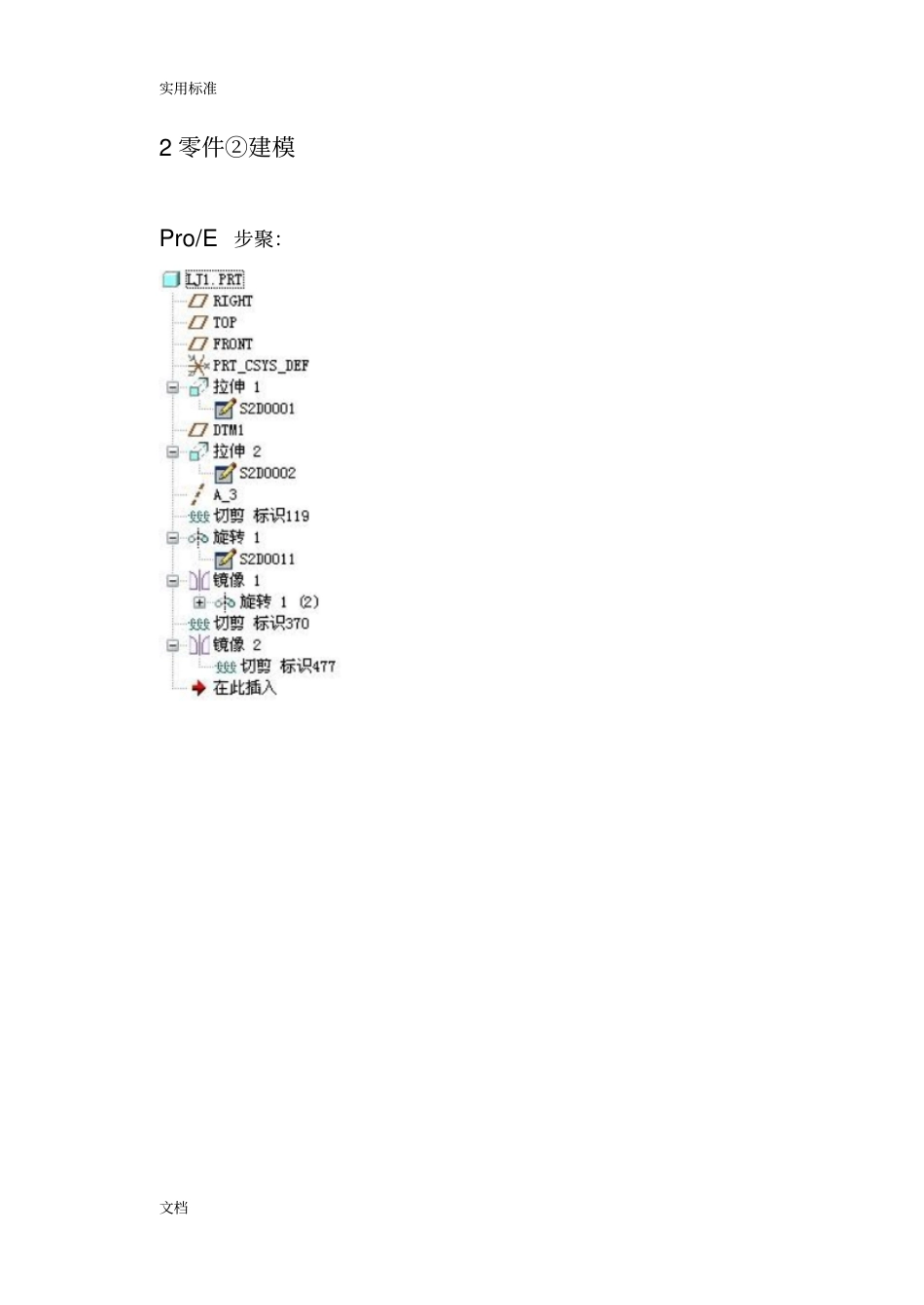

机械CADCAM课程设计设计_第2页
2/49

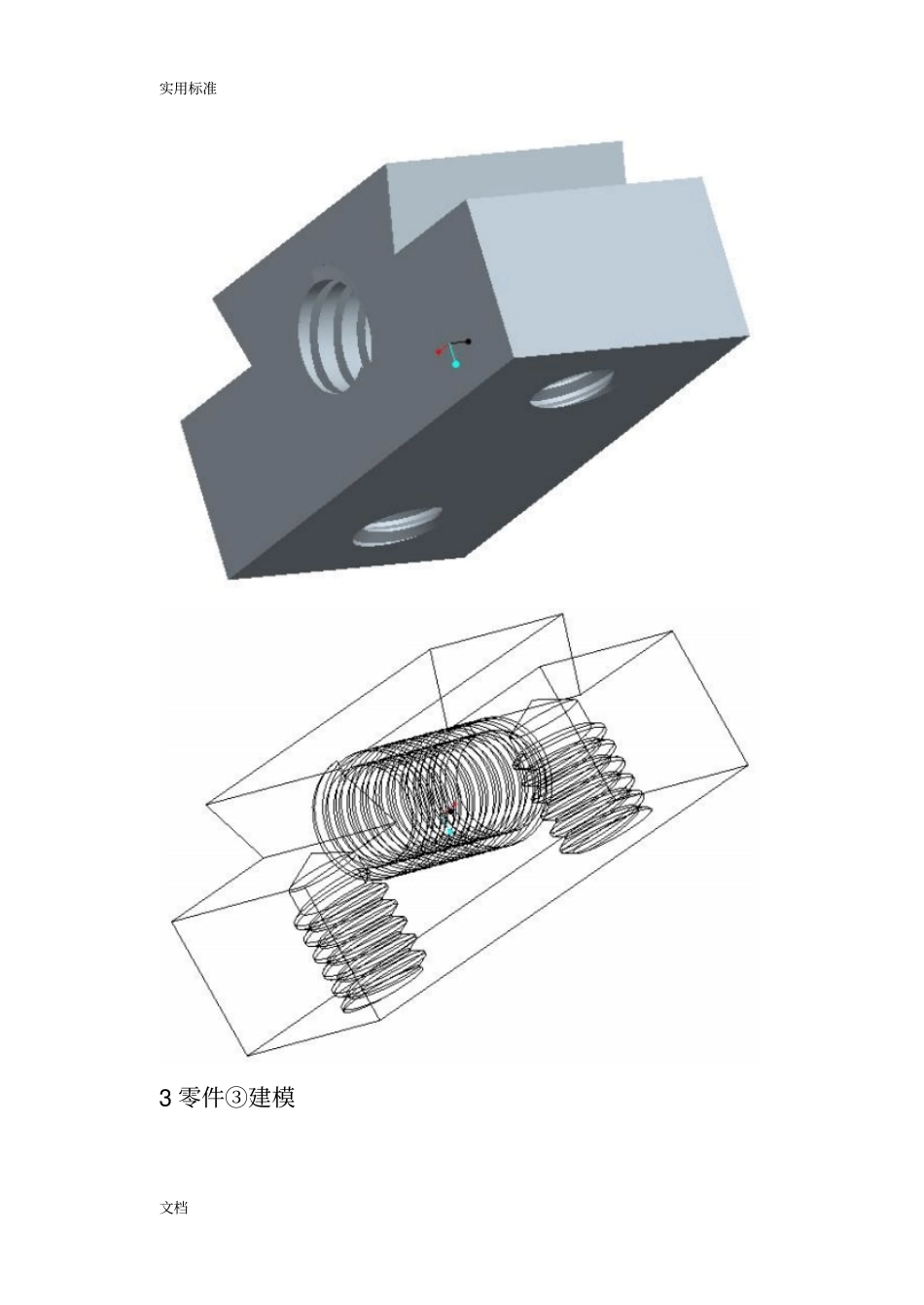

机械CADCAM课程设计设计_第3页
3/49
实用标准文档课程设计题目二、设计方法与步骤零件建模1、零件①建模Pro/E步聚:实用标准文档2零件②建模Pro/E步聚:实用标准文档3零件③建模实用标准文档Pro/E步聚:(1)、旋转加工(2)、倒角(3)、螺旋扫描加工螺纹(4)、拉销孔实用标准文档4、零件④建模Pro/E步聚:(1)、拉伸40X29方板(2)、旋转加工各孔(3)、螺旋扫描加工两M6螺纹孔实用标准文档实用标准文档5、零件⑤建模Pro/E步聚:(1)、拉伸,厚度为10mm(2)、旋转得到各孔实用标准文档6、零件⑥建模Pro/E步聚:(1)、旋转(2)、旋转去材料加工各孔实用标准文档实用标准文档7、零件⑦建模Pro/E步聚:实用标准文档8、零件⑧建模Pro/E步聚:实用标准文档实用标准文档9、零件⑨建模Pro/E步聚:实用标准文档装配图实用标准文档实用标准文档实用标准文档爆炸图实用标准文档实用标准文档干涉分析图实用标准文档NC加工实用标准文档1、刀具卡片产品名称或代号零件名称手机凸模数控加工零件图号A4程序号工步号刀具号刀具名称刀柄型号刀具补偿量mm备注直径mm刀长mm1T01端铣刀T01¢310002T02钻头Z01¢6.56003T03钻头Z02¢10.56004T04钻头Z03¢48005T05攻丝S01¢68006T06攻丝S02¢8800编制审核批准共页第页2、零件加工Ⅰ、零件①加工工艺卡(工厂)数控加工工序卡产品名称或代号零件名称材料零件图号手机凸模数控加工铝A4工序号程序编号夹具名称夹具编号使用设备车间O1100WVC-1100实用标准文档工步号工步内容加工面刀具号刀具规格mm主轴转速r/min进给速度mm/min背吃刀量mm备注1铣燕尾槽燕尾槽T01Φ3120010022钻小通孔孔T01Φ6.5120010023钻大孔孔T01Φ10.5120010024加工孔螺纹孔T03Φ4120010025攻丝螺纹孔T01Φ615002工步1(1)刀具设置(2)参数设置实用标准文档(3)屏幕演示(4)NC检测实用标准文档(5)G代码实用标准文档工步2(1)刀具设置(2)参数设置(3)屏幕演示实用标准文档(4)NC检测(5)G代码%N1T2M6N2S1000M3N3G0X20.Y-20.N4G43Z20.H2M7N5G81X20.Y-20.Z-19.953R4.F500.N6G80N7G81X20.Y-20.Z-16.953R4.F500.实用标准文档N8Y-44.N9G80N10G81X20.Y-44.Z-19.953R4.F500.N11G80N12G0Z20.N13M5N14M30%工步3(1)刀具设置(2)参数设置(3)屏幕演示实用标准文档(4)NC检测(5)G代码%N1T2M6实用标准文档N2S1000M3N3G0X20.Y-20.N4G43Z20.H2M7N5G81X20.Y-20.Z-17.155R4.F5000.N6G80N7G81X20.Y-20.Z-10.155R4.F5000.N8Y-44.N9G80N10G81X20.Y-44.Z-17.155R4.F5000.N11G80N12G0Z20.N13M5N14M30%工步4(1)刀具设置(2)参数设置实用标准文档(3)屏幕演示(4)NC检测实用标准文档(5)G代码%N1T2M6N2S1000M3N3G0X33.Y-94.N4G43Z-11.H2M7N5G81X33.Y-74.Z-32.803R-10.F500.N6X7.N7G80N8G0Y-94.N9Z-11.N10M5N11M30%工步5(1)刀具设置实用标准文档(2)参数设置(3)屏幕演示实用标准文档(4)NC检测实用标准文档(5)G代码%N1T3M6N2S10M3N3G1G43X33.Y-94.Z-11.F500.H3N4G84X33.Y-74.Z-33.5P2000R-10.F6.67N5X7.N6G80N7G1Y-94.Z-11.F500.N8M5N9M30%Ⅱ、零件②加工工艺卡(工厂)数控加工工序卡产品名称或代号零件名称材料零件图号手机凸模数控加工铝A4工序号程序编号夹具名称夹具编号使用设备车间O1100WVC-1100工步号工步内容加工面刀具号刀具规格mm主轴转速r/min进给速度mm/min背吃刀量mm备注1铣燕尾状燕尾凸状T01Φ3150020022钻丝杆孔孔T03Φ4150020023攻丝孔T02Φ81020024加工螺纹孔T03Φ410002002实用标准文档孔5攻丝螺纹孔T01Φ610001002工步1(1)刀具设置(2)参数设置实用标准文档(3)屏幕演示实用标准文档(4)NC检测(5)G代码实用标准文档工步2(1)刀具设置实用标准文档(2)参数设置(3)屏幕演示实用标准文档(4)NC检测(5)G代码%N1T1M6N2S1000M3实用标准文档N3G0X-20.Y10.N4G43Z20.H1N5G81X-20.Y10.Z-21.732R1.F500.N6G80N7G0Z20.N8M5N9M30%工步3(1)刀具设置(2)参数设置实用标准文档(3)屏幕演示(4)NC检测实用标准文档(5)G代码%N1T2M6N2S10M3N3G1G43X-20.Y10.Z20.F200.H2N4G84X-20.Y10.Z-23.P2000R1.F3.33N5G80N6G1Z20.F200.N7M5N8M30%工步4与零件①加工螺纹孔方式相似实用标准文档工步5与零件①加工螺纹孔方式相似实用标准文档工程图实用标准文档实用标准文档实用标准文档实用标准文档参考文献[1]孙成林.破碎机的最新发展[J].中国粉体技术,2000,6(2):74-80.
