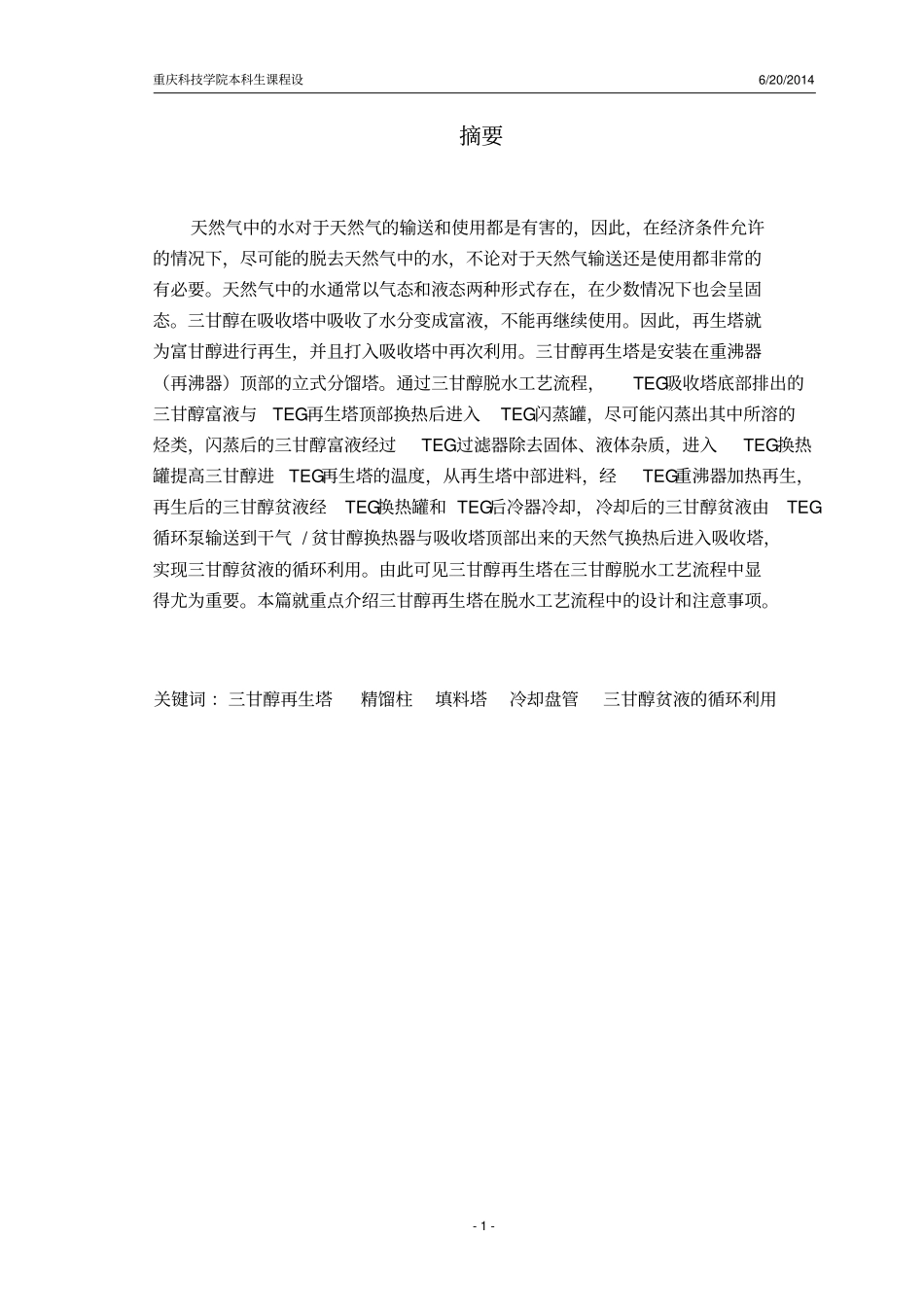

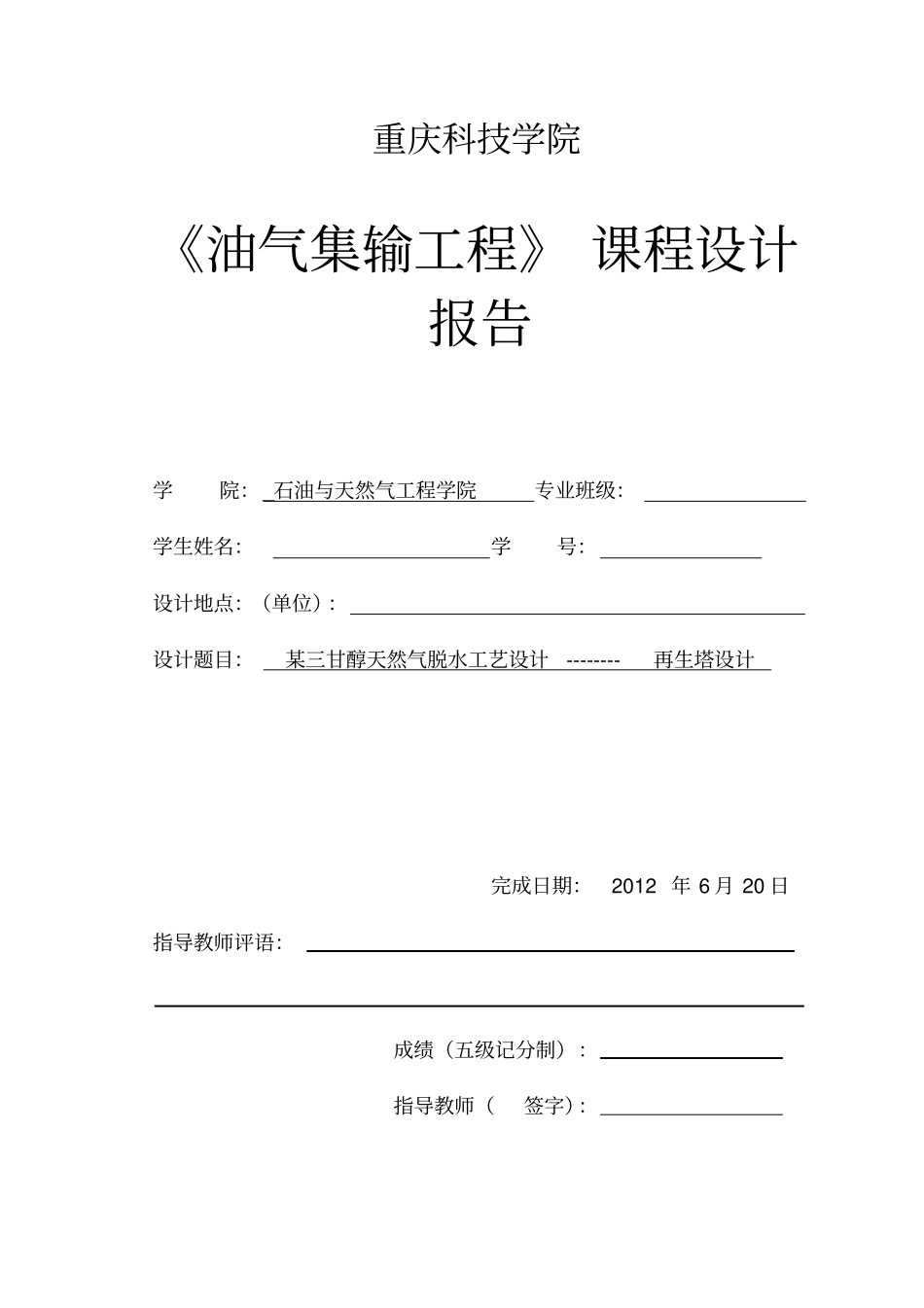

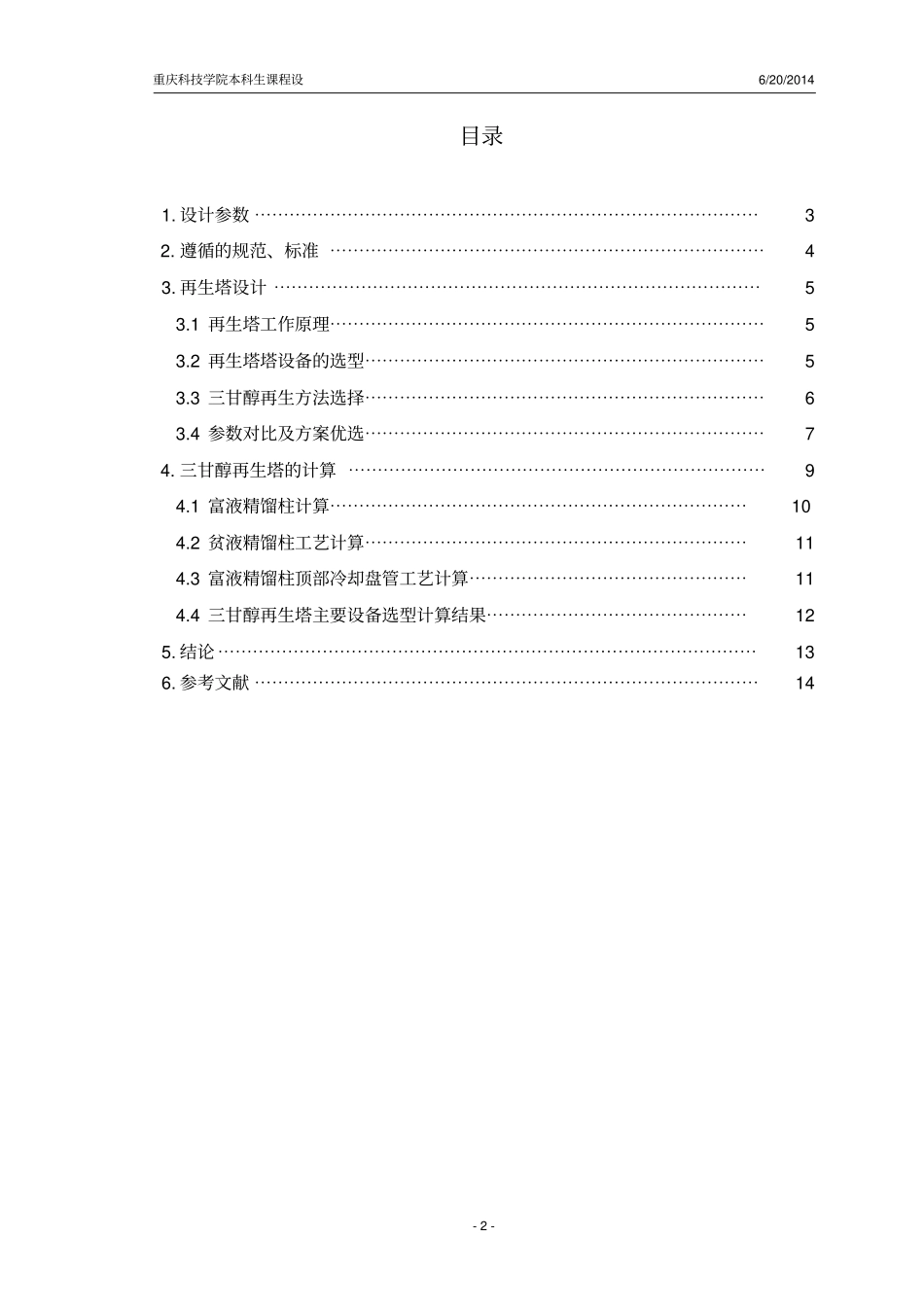

重庆科技学院《油气集输工程》课程设计报告学院：_石油与天然气工程学院专业班级：学生姓名：学号：设计地点：（单位）：设计题目：某三甘醇天然气脱水工艺设计--------再生塔设计完成日期：2012年6月20日指导教师评语：成绩（五级记分制）：指导教师（签字）：重庆科技学院本科生课程设6/20/2014-1-摘要天然气中的水对于天然气的输送和使用都是有害的，因此，在经济条件允许的情况下，尽可能的脱去天然气中的水，不论对于天然气输送还是使用都非常的有必要。天然气中的水通常以气态和液态两种形式存在，在少数情况下也会呈固态。三甘醇在吸收塔中吸收了水分变成富液，不能再继续使用。因此，再生塔就为富甘醇进行再生，并且打入吸收塔中再次利用。三甘醇再生塔是安装在重沸器（再沸器）顶部的立式分馏塔。通过三甘醇脱水工艺流程，TEG吸收塔底部排出的三甘醇富液与TEG再生塔顶部换热后进入TEG闪蒸罐，尽可能闪蒸出其中所溶的烃类，闪蒸后的三甘醇富液经过TEG过滤器除去固体、液体杂质，进入TEG换热罐提高三甘醇进TEG再生塔的温度，从再生塔中部进料，经TEG重沸器加热再生，再生后的三甘醇贫液经TEG换热罐和TEG后冷器冷却，冷却后的三甘醇贫液由TEG循环泵输送到干气/贫甘醇换热器与吸收塔顶部出来的天然气换热后进入吸收塔，实现三甘醇贫液的循环利用。由此可见三甘醇再生塔在三甘醇脱水工艺流程中显得尤为重要。本篇就重点介绍三甘醇再生塔在脱水工艺流程中的设计和注意事项。关键词：三甘醇再生塔精馏柱填料塔冷却盘管三甘醇贫液的循环利用重庆科技学院本科生课程设6/20/2014-2-目录1.设计参数⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯32.遵循的规范、标准⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯43.再生塔设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯53.1再生塔工作原理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯53.2再生塔塔设备的选型⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯53.3三甘醇再生方法选择⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯63.4参数对比及方案优选⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯74.三甘醇再生塔的计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯94.1富液精馏柱计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯104.2贫液精馏柱工艺计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯114.3富液精馏柱顶部冷却盘管工艺计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯114.4三甘醇再生塔主要设备选型计算结果⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯125.结论⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯136.参考文献⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯14重庆科技学院本科生课程设6/20/2014-3-1．设计参数基础资料：天然气组成如下表：组成%（mol）CH497.812C2H60.569C3H80.111i-C4H100.022n-C4H100.034i-C5H120.015n-C5H120.015n-C6H140.038N20.976H20.006O2+Ar0.015CO20.087H2S0.000H2O0.296合计100.00原料气处理量40×104m3/d原料气露点30~36oC原料气压力2.05~2.25MPa(g)重庆科技学院本科生课程设6/20/2014-4-拟建天然气脱水装置产品气为干净化天然气，该产品气质量符合国家标准《天然气》（GB17820-1999）中二类气的技术指标。其有关参数如下：产品气质量40×104m3/d产品气温度≤40oC产品气压力1.9~2.1mpaH2S含量≤20mg/m3总硫含量（以硫计）≤200mg/m3CO2含量≤3%水露点≤-8oC(在2.1mpa条件下)2.遵循的规范、标准[1]SY/T0076-2008《天然气脱水设计规范》[2]SY/T0602-2005《甘醇型天然气脱水设计规范》[3]SH3098-2000《石油化工塔器设计规范》[4]GBT9019-2001《压力容器公称直径》[5]GB150.2-2010《固定式压力容器》[6]SY/T0504-2006《石油工业用加热炉型式与基本参数》[7]石油大学出版社石油地面工程手册．第三册．《气田地面工程设计》[8]曾自强，张育芳．《天然气集输工程》．石油工业出版社[9]梁平，王天祥。《天然气技术技术》石油工业出版社[10]俞晓梅袁孝竞《塔器》化学工业出版社重庆科技学院本科生课程设6/20/...
