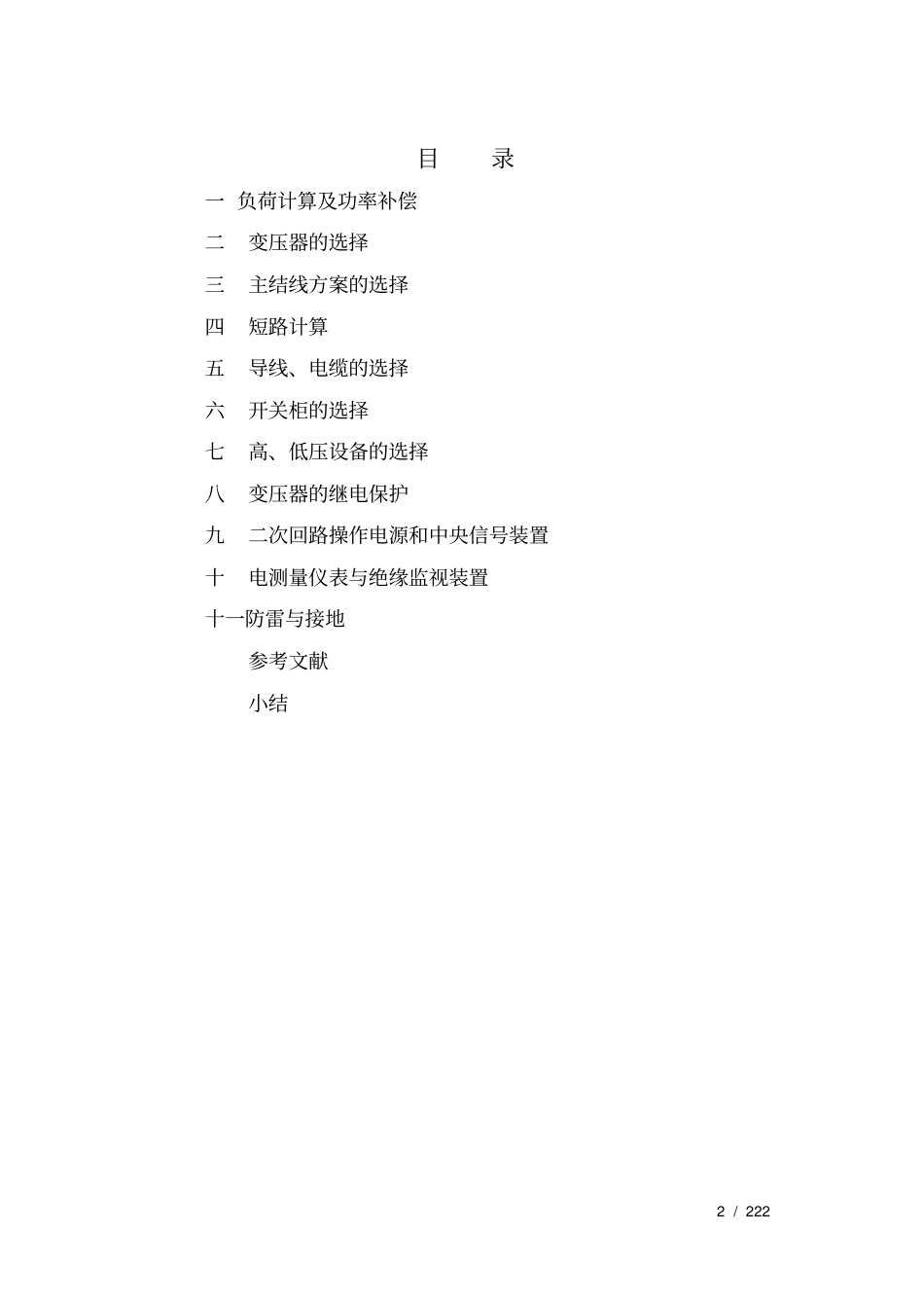

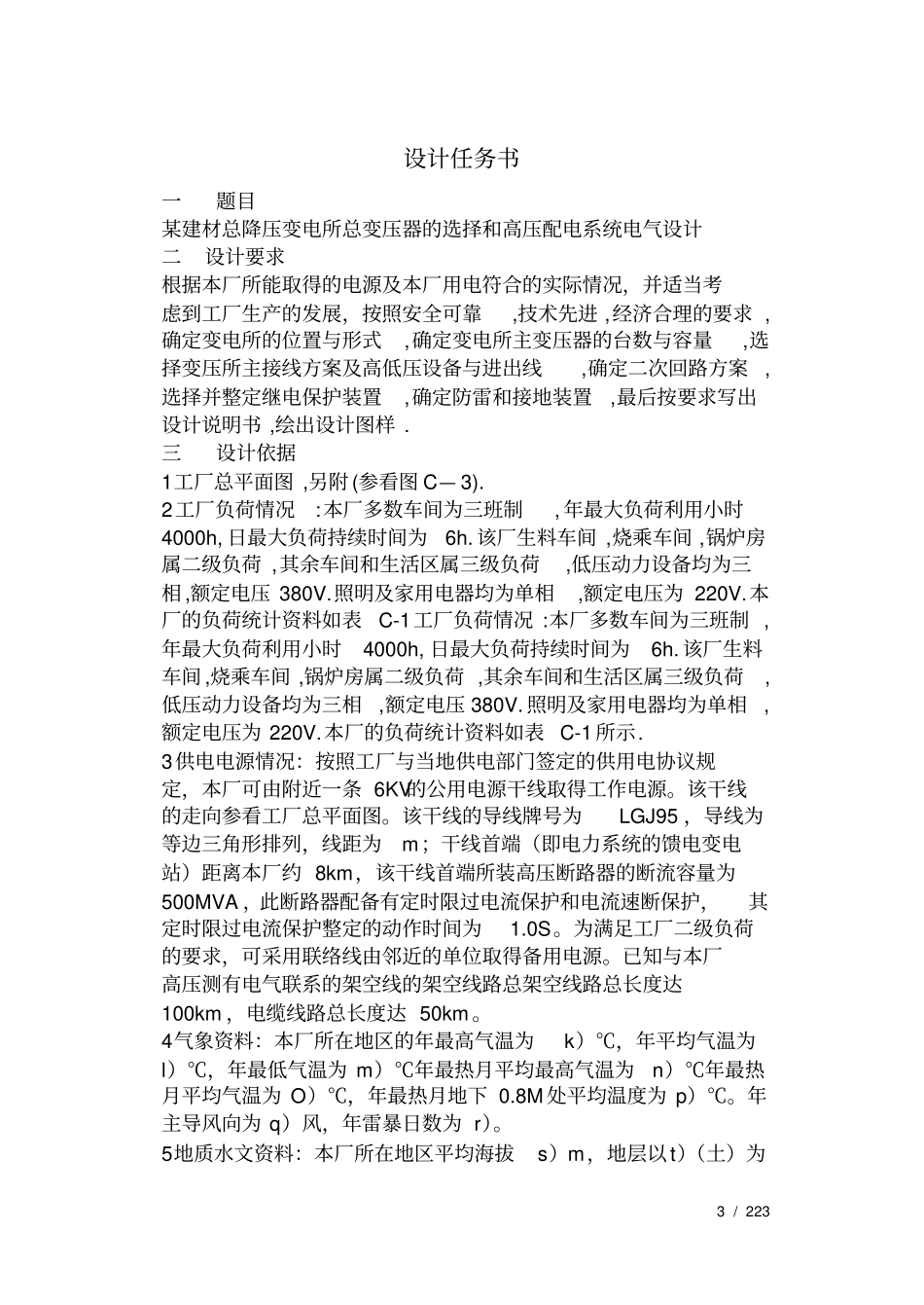

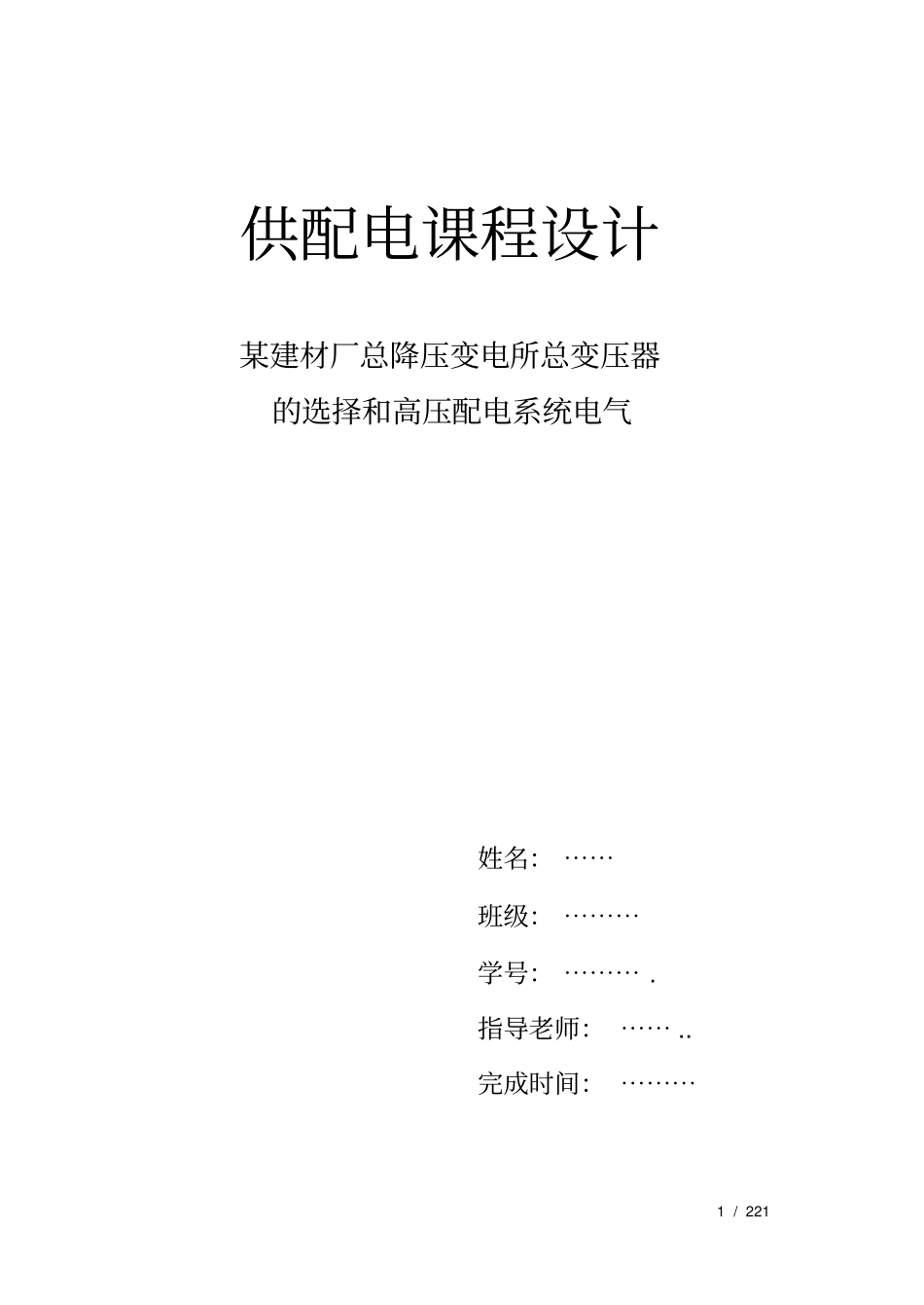

1/221供配电课程设计某建材厂总降压变电所总变压器的选择和高压配电系统电气姓名：⋯⋯班级：⋯⋯⋯学号：⋯⋯⋯.指导老师：⋯⋯..完成时间：⋯⋯⋯2/222目录一负荷计算及功率补偿二变压器的选择三主结线方案的选择四短路计算五导线、电缆的选择六开关柜的选择七高、低压设备的选择八变压器的继电保护九二次回路操作电源和中央信号装置十电测量仪表与绝缘监视装置十一防雷与接地参考文献小结3/223设计任务书一题目某建材总降压变电所总变压器的选择和高压配电系统电气设计二设计要求根据本厂所能取得的电源及本厂用电符合的实际情况，并适当考虑到工厂生产的发展，按照安全可靠,技术先进,经济合理的要求,确定变电所的位置与形式,确定变电所主变压器的台数与容量,选择变压所主接线方案及高低压设备与进出线,确定二次回路方案,选择并整定继电保护装置,确定防雷和接地装置,最后按要求写出设计说明书,绘出设计图样.三设计依据1工厂总平面图,另附(参看图C—3).2工厂负荷情况:本厂多数车间为三班制,年最大负荷利用小时4000h,日最大负荷持续时间为6h.该厂生料车间,烧乘车间,锅炉房属二级负荷,其余车间和生活区属三级负荷,低压动力设备均为三相,额定电压380V.照明及家用电器均为单相,额定电压为220V.本厂的负荷统计资料如表C-1工厂负荷情况:本厂多数车间为三班制,年最大负荷利用小时4000h,日最大负荷持续时间为6h.该厂生料车间,烧乘车间,锅炉房属二级负荷,其余车间和生活区属三级负荷,低压动力设备均为三相,额定电压380V.照明及家用电器均为单相,额定电压为220V.本厂的负荷统计资料如表C-1所示.3供电电源情况：按照工厂与当地供电部门签定的供用电协议规定，本厂可由附近一条6KV的公用电源干线取得工作电源。该干线的走向参看工厂总平面图。该干线的导线牌号为LGJ95，导线为等边三角形排列，线距为m；干线首端（即电力系统的馈电变电站）距离本厂约8km，该干线首端所装高压断路器的断流容量为500MVA，此断路器配备有定时限过电流保护和电流速断保护，其定时限过电流保护整定的动作时间为1.0S。为满足工厂二级负荷的要求，可采用联络线由邻近的单位取得备用电源。已知与本厂高压测有电气联系的架空线的架空线路总架空线路总长度达100km，电缆线路总长度达50km。4气象资料：本厂所在地区的年最高气温为k）℃，年平均气温为l）℃，年最低气温为m）℃年最热月平均最高气温为n）℃年最热月平均气温为O）℃，年最热月地下0.8M处平均温度为p）℃。年主导风向为q）风，年雷暴日数为r）。5地质水文资料：本厂所在地区平均海拔s）m，地层以t）（土）为4/224主，地下水位为u）M。6电费制度：本厂与当地供电部门达成协议，在工厂变电所高压测计量电能，设专用计量柜，按两部电费制缴纳电费。每月基本电费按主变压器容量为v）元/（KW.H）动力电费为w）元/（KW.H），照明（含家电）电费为x）元/（KW.H），工厂最大负荷时的功率因数不得低于y）。（注：以上待填的原始数据资料，可依字母顺序由指导教师在表C-2所列赋值范围内选取）。表C-1工厂负荷统计资料厂房编号用电单位名称负荷性质设备容量/KW需要系数功率因数1生料车间动力8000.6-0.70.60-0.65照明500.7-0.91.02包装车间动力3000.6-0.70.70-0.80照明500.7-0.91.03机修车间动力2000.5-0.60.60-0.70照明50.7-0.91.04锅炉房动力500.4-0.60.6-0.7照明20.7-0.91.05仓库动力100.2-0.30.6-0.7照明20.7-0.91.0生活区照明2000.6-0.81.0注：1.表中数据为供设计指导教师下达任务书时填写负荷资料参考的赋值范围，应力求使每个者的负荷数据都有所偏差，厂房编号（1~10）也可随意编写。2.生活区的负荷除照明外，尚含家用电器。表C-2设计任务书中待填原始数据资料的赋值范围序号原始数据资料序号原始数据资料序号原始数据资料序号原始数据资料5/225Abcdefg2500-50003-86或10LGJ-95-LGJ-1850.8-1.55-10300-500-750hijklmn1.0-2.0100-20030-5030-4010-30-20-525-35opqrstu20-3020-30东西南北15-2550-1000粘土，砂粘土，黄土2-4Vwxy视当时当地电价自定视当时当地电价自定视当时当地电价自定0.90-0.94一负荷计算及功率补偿一负荷计算主要计算公式有：有功功率：P30=Pe·...
